本文探讨了功率放大器（PA）的记忆效应，包括如何通过AM-AM/AM-PM曲线、宽带ACLR和IMD3进行判别。记忆效应产生的主要因素有电记忆效应、电热记忆效应和半导体的陷波效应。为规避记忆效应，文章建议关注谐波阻抗和包络频率阻抗设计、改善散热以及选择成熟工艺。
PA的记忆效应：PA的增益、线性功率等传输特性随时间变化；
一、PA的记忆效应该如何判别：
1. 通过AM-AM/AM-PM曲线判别；
有记忆效应：AM-AM/PM曲线是杂散的；即输入信号不变时，在不同的时间点输出信号发生变化，从而形成杂散的点；
无记忆效应：AM-AM/PM曲线是一条曲线；即输入信号不变时，在不同的时间点输出信号是重合的，从而重合到了一条输出-输出曲线上；
图1 AM-AM/PM曲线判断记忆效应[1]
2. 通过宽带ACLR判别；
随着信号带宽变宽，ACLR出现快速恶化或者明显不对称表示极有可能发生了记忆效应。

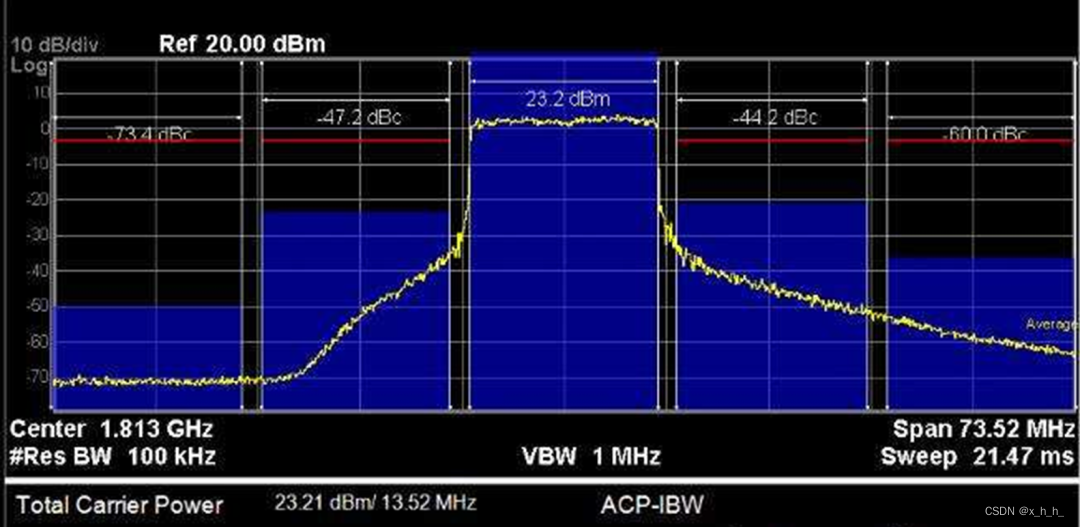

图2 宽带ACLR判别记忆效应
3. 通过IMD3判别；
PA输入双音信号，并逐渐增大双音信号的频率差，若IMD3明显恶化或者明显不对称表示发生了记忆效应。（和ACLR类似）
