九齐单片机 NY8A051D点亮LED

写在前面

这段时间接触九齐的051D，记录一下怎么快速入门这款单片机

定时器

跟普通的8051单片机使用方法类似，直接上代码:

#include <ny8.h>
#include "ny8_constant.h"
#define UPDATE_REG(x)	__asm__("MOVR _" #x ",F")

#define  u16  unsigned int
#define  u8   unsigned char

void delay_ms(int);


#define  key    PORTBbits.PB0

#define  led1    PORTBbits.PB1

#define  led2    PORTBbits.PB3


unsigned char key_state=0;

void delay_us(int count)  //@16M  2T   2.5us
{
	for(;count>0;count--);

}


void delay_ms(int count) //@8m  4T  1ms
{
	int i;for(;count>0;count--){for(i=0;i<=100;i++);}
}





void sys_init(void)
{
	PCON &= ~(1<<3);  //关闭LVR  需要在IC_CONFIG里面设置寄存器配置
}



void io_init(void)
{

	IOSTB|=(1<<0);	    //PB0输入
	IOSTB|=(1<<2);	    //PB2输入

	IOSTB&=~(1<<1);     //PB1输出

	IOSTB&=~(1<<3);     //PB3输出

	BPHCON=0;   		//开启B0口上拉电阻
	INTE|=(1<<1);   	//开启B口电平中断

	PORTB=0XFF;
	led1=1; led2=1; key=1;
}


//==T0时间计算================================================
//    时间        T        2T模式    2分频   计数空间
//              1/16M   *    2     *   2     255-TMR0 +2
//    50us  =   1/16M   *    2     *   2       200
//1M 1.76MS
void time0_init(void)
{
	T0MD  &=~((1<<5)|(1<<3)|(1<<2)|(1<<1)|(1<<0));  //FINST预分频给T0且为2分频
	TMR0 = 50;
	INTE  |= (1<<0);                                //开启T0中断
	PCON1 |= (1<<0);         				        //开启T0
}


void time1_init(void);




void main(void)
{
	io_init();
	delay_ms(80);
	INTF = 0;         //清除所有中断标志
	DISI();     	  //关闭总中断
	ENI();	    	  //开启总中断

    while(1)
    {
    	if(key==1)
    	{
			if(key_state == 1)
			{
				led1 = ~led1;
				led2 = ~led2;
				key_state = 0;
			}
    		SLEEP();
    	}
    }
}



//! interrupt service routine
void isr(void) __interrupt(0)
{
	if(INTFbits.INTIF)     //INT中断
	{
		INTFbits.INTIF=0;
	}

	if(INTFbits.PBIF)     //PB中断
	{
		INTFbits.PBIF=0;//清除外中断标志
		if(key==0)   //按下标记
		{
			delay_ms(30);
			if(key==0)   //按下标记
			{
				key_state = 1;
			}
		}
	}

	if(INTFbits.T0IF)    //定时器0中断  //1M 1.76MS
	{
		INTFbits.T0IF=0;
		TMR0 = 50;
	}
}

这段代码比较简单，只用到了PB电平变化中断，如果要用定时器中断只需要在主函数里添加响应的init函数就行了。关于溢出时间，这条公式不是非常准，我在九齐的官网实例代码里没有看到对应的公式，只能结合逻辑分析仪一点点手动调，而且由于没有自动重装功能，定时器有一定的误差，如果需要做时间计算，需要做时间补偿。
所有的MCU设置在这里:

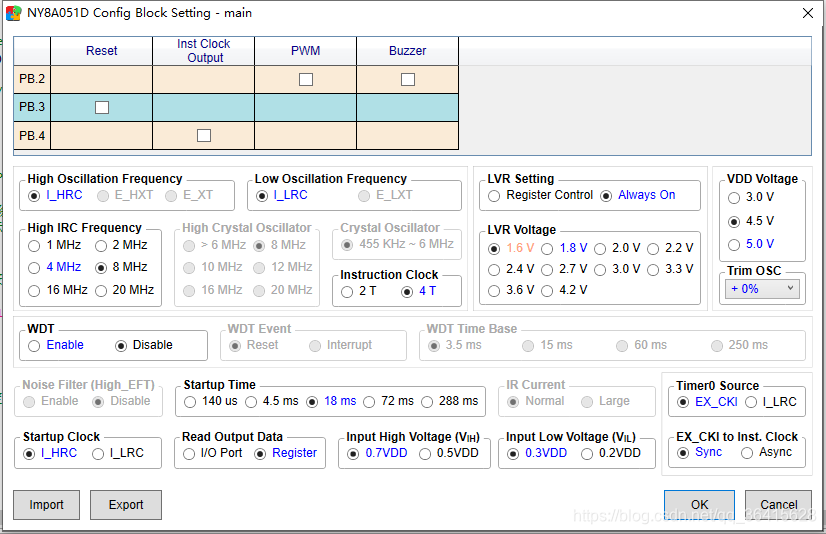

比如我要产生一个50us的中断，首先选择MCU的内部震荡频率是8Mhz，然后选择4T模式，最后再在定时器设置的时候，把内部时钟分配给定时器，不然的话MCU会分配给看门狗计时，然后设置成2分频，这样MCU一次计时就是1us，定时50us就只需要计时50次。这个初值不一定准，结合示波器或者逻辑分析仪慢慢去调才能减小误差。

另外，051D，053D，062D中文手册需要的可以私信，看到了会回。
云盘:https://pan.baidu.com/s/1v_hHeEACYy8HLKO9hrA0wA
提取码:r7aq
