0.96寸OLED 的驱动原理及代码（IIC模式）

前言

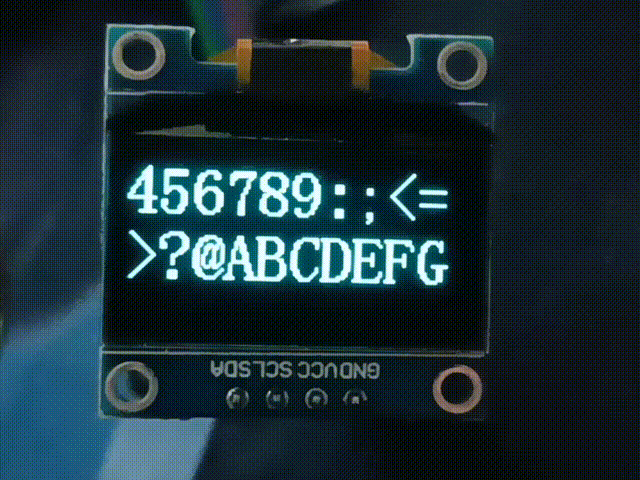

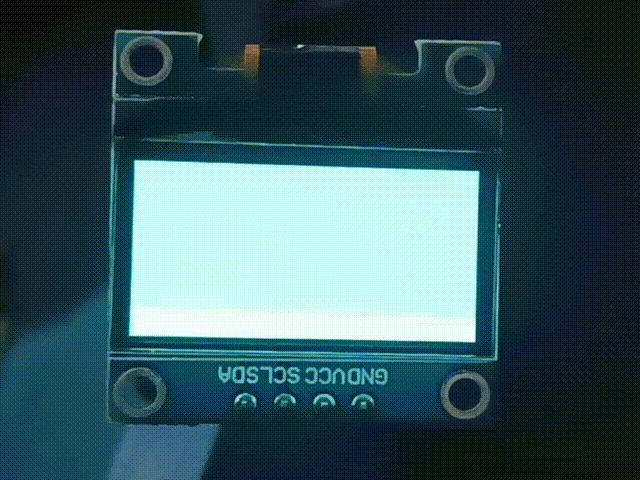

先上效果图

这类屏幕大部分是由SSD1306来驱动的，datasheet在这：SSD1306Z

英语好的直接看这个PDF就明白了，英语不好的…还不赶紧好好学习一下，下面也是挑手册内容讲一讲，图也是手册里面截的

关于IIC总线，就不啰嗦了。

正文

从机地址

b7	b6	b5	b4	b3	b2	b1	b0
0	1	1	1	1	0	SA0	R/W_

SA0用来扩展从机地址，一般硬件设置为0。
b0指明读写操作的，一般写的比较多，这一位是0。
所以地址为0x78

屏幕像素与GDDRAM (Graphic Display Data RAM)

屏幕有128列(Column )，64行(Row)，共128*64像素点，每8行为1页(PAGE)，共有8页。

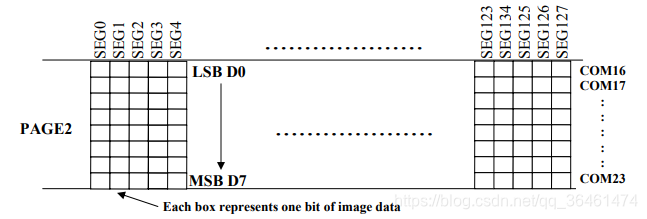

用PAGE2举个例子，每列都用一个字节存储，一页PAGE就需要128个bytes，注意高位在下。

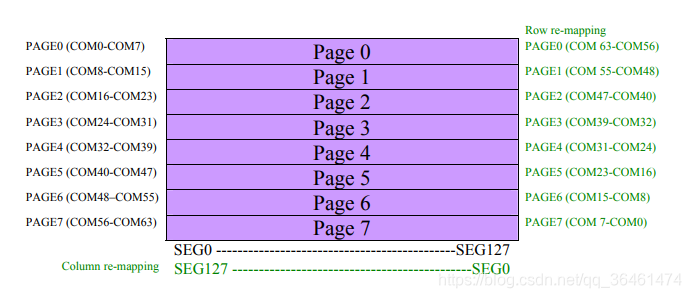

总的来看就是这样，总共需要128*8个bytes。

重映射之后，相当于左右翻转（列重映射）和上下翻转（行重映射）。

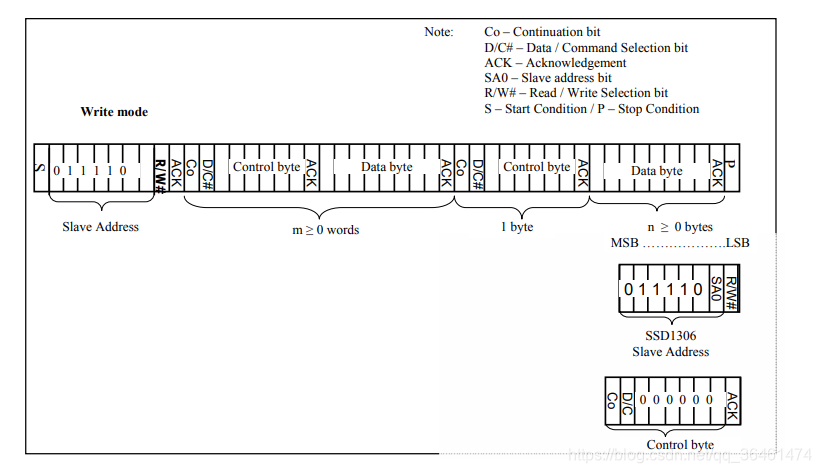

IIC总线数据帧格式

• 发送命令
  0x78表示从设备地址，0x00表示写命令，0xXX表示若干条命令。

0x78, 0x00, 0xXX, 0xXX, 0xXX, 0xXX（若干指令）

• 发送数据
  0x78表示从设备地址，0x40表示写数据到DDRAM里面，一般来说是128个。

0x78, 0x40, 0xXX （128bytes的数据）

至于读操作基本不会用到，不再赘述，有兴趣自己尝试。

指令介绍

这个写的很详细，建议看看
https://wlink.blog.csdn.net/article/details/81329770

这个指令翻译的比较全
https://wenku.baidu.com/view/e8307ca72f60ddccda38a0e0.html

Set Lower Column Start Address for Page Addressing Mode (00h~0Fh)

在地址模式为Page Addressing，列开始位置的低四位（0h~Fh）

Set Higher Column Start Address for Page Addressing Mode (10h~1Fh)

在地址模式为Page Addressing，列开始位置的高四位（0h~Fh）

Set Memory Addressing Mode (20h)

设置内存地址模式，这是一个两个字节的命令，第二个字节的低两位确定了模式

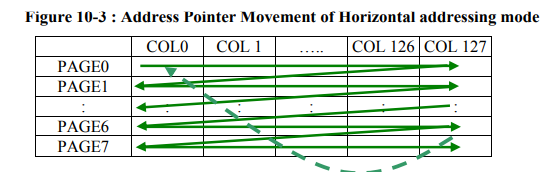

00：

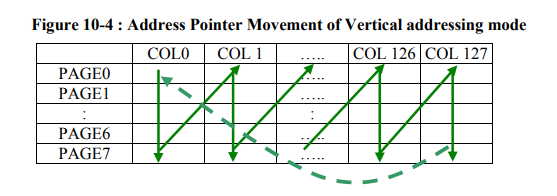

01：

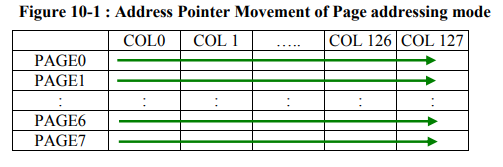

10：

11：无效

Set Column Address (21h)

设置列地址，三字节命令，二三字节分别为列开始和结束位置，用于模式00，01。

Set Page Address (22h)

设置页地址，三字节命令，二三字节分别为页开始和结束位置，用于模式00，01。
这两个相当于设置了矩形显示的边界。

Set Display Start Line (40h~7Fh)

设置显示开始列

Set Contrast Control for BANK0 (81h)

双字节命令，设置对比度00h~FFh

Set Segment Re-map (A0h/A1h)

Segment重映射，也就是列重映射（相当于左右翻转）

Entire Display ON (A4h/A5h)

全屏点亮（A5h），显示内容随着DDRAM刷新（A4h）。

Set Normal/Inverse Display (A6h/A7h)

反色显示

Set Multiplex Ratio (A8h)

设置复用率

Set Display ON/OFF (AEh/AFh)

显示开关

Set Page Start Address for Page Addressing Mode (B0h~B7h)

Page Addressing模式下，Page的地址（0h~Fh）

Set COM Output Scan Direction (C0h/C8h)

COM显示输出方向，也就是行重映射（相当于上下翻转）

Set Display Offset (D3h)

双字节命令，显示偏移

Set Display Clock Divide Ratio/ Oscillator Frequency (D5h)

设置显示时钟分频值/震荡频率，双字节命令

Set Pre-charge Period (D9h)

设置预充电周期

Set COM Pins Hardware Configuration (DAh)

设置硬件PIN的连接方式

Set VCOMH Deselect Level (DBh)

设置Vcomh

NOP (E3h)

空指令

Horizontal Scroll Setup (26h/27h)

水平滚动设置

Continuous Vertical and Horizontal Scroll Setup (29h/2Ah)

垂直和水平滚动配置

Deactivate Scroll (2Eh)

禁用滚动

Activate Scroll (2Fh)

启用滚动

Set Vertical Scroll Area(A3h)

设置垂直滚动区域

命令详细格式看手册吧，不在翻译了。

驱动代码

使用的是STM32CubeMX 6.0.1和MDK5.32，工程如下
链接：https://pan.baidu.com/s/1LxD3pvg99jUowFiwYym3pw
提取码：zq08
