traceroute和ping的工作原理

---

前言

ping命令通常用于检测一台主机是否可达，对于大多数主机能ping通就代表可达，不能ping通就是不可达，但是有些主机设置了防火墙只允许特定协议的数据包通过，这时ping包就会被主机直接丢弃，而且不会进行回应。为了进一步知道数据包到哪了，就需要traceroute命令，他能返回数据包沿途经过的所有节点ip，这样就能具体知道数据包在哪丢失的了。

---

一、icmp协议介绍

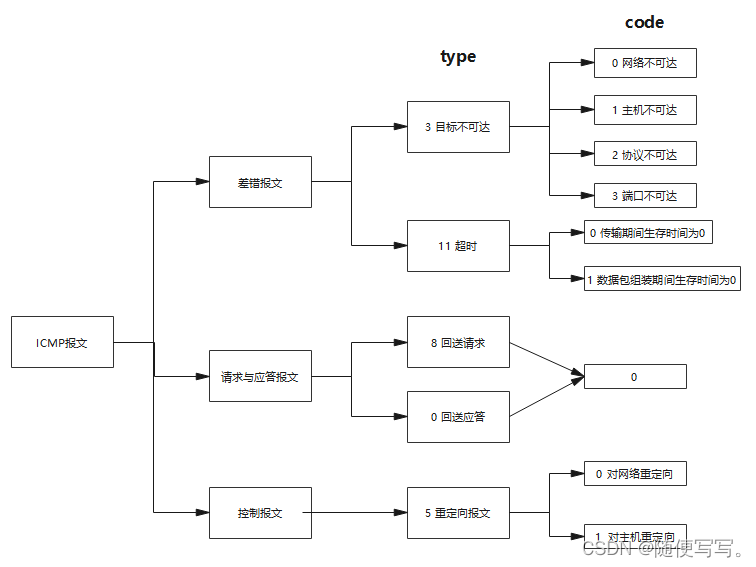

常用ICMP的报文格式如下图：

ICMP报文大致可以分为差错报文、请求与应答报文、控制报文。每一种报文都会通过type、和code做进一步的区分。

二、ping使用原理

ping包使用的是ICMP报文中的请求与应答报文。发送端发送一个icmp包给目的端，目的端如果收到该icmp包会进行解析，发现是一个icmp请求包，目的端的网络协议栈就会自动组装一个ICMP应答报文发送给发送端。
执行ping www.baidu.com进行抓包：

请求包

响应包

三、traceroute使用原理

traceroute实现主要有两种形式：
1.发送udp包
2.发送ICMP的请求应答包

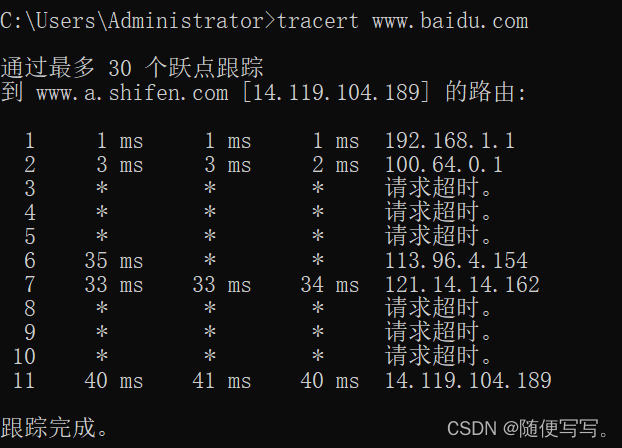

window平台使用：tracert www.baidu.com 默认发送ICMP包

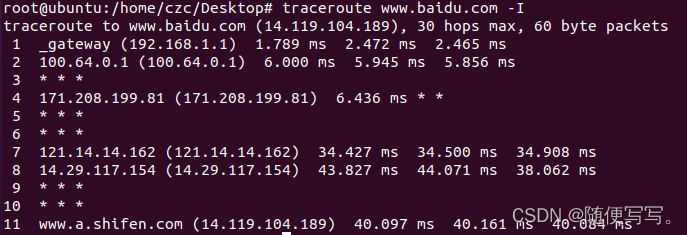

linux平台使用：traceroute www.baidu.com 默认发送udp包，加上-I则使用ICMP包

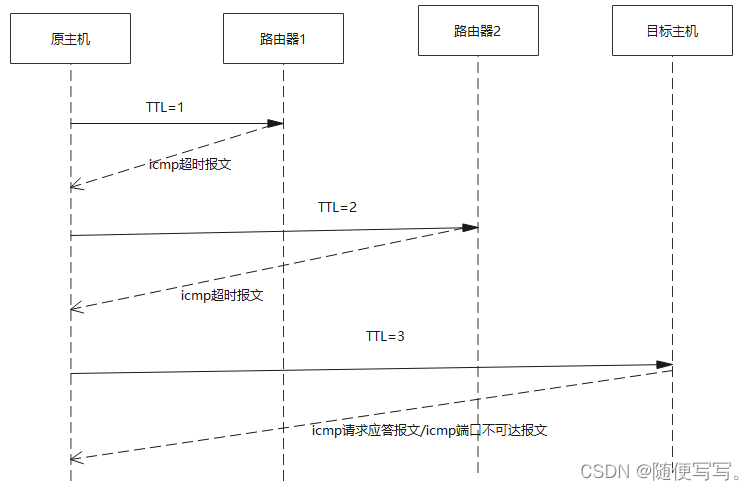

工作原理图：

不管是udp包还是icmp包，都是利用icmp超时报文来获得中间节点的ip地址，原理为：源主机将发送数据包中IP层的TTL从1依次递增，中间节点收到该数据包进行解析，发现TTL=1时自己也不能将他转发到目的地址，然后就回一个超时报文，原ip就为中间节点的Ip地址。
发送icmp包对应的超时数据包：

发送udp包对应的超时数据包：

如果上层协议为udp，发送的udp目的端口是一个很大的值，并且一次递增，当udp包到达目标主机后，目标主机解析发送来的udp包，总有一个udp的数据包的端口没有被目标主机监听，这时目标主机发送目标不可达的icmp报文。

如果上层协议为icmp，发送的数据包和ping包一样都是请求应答数据包，请求包到达目标主机后就会回一个应答数据包。

总结
