HFSS仿真微带定向耦合器学习笔记

最新推荐文章于 2025-07-27 12:25:25 发布

儒雅永缘

最新推荐文章于 2025-07-27 12:25:25 发布

阅读量2.4k

点赞数

CC 4.0 BY-SA版权

分类专栏： HFSS 耦合器文章标签：学习射频工程

本文链接：https://blog.csdn.net/qq_36521926/article/details/128653230

本文详细介绍了使用HFSS软件进行微带定向耦合器的仿真过程，包括求解器设置、建模、激励方式、边界条件、扫频求解设置、仿真分析和数据后处理。设计中采用Rogers RO4350介质基材，并通过镜像复制创建对称结构。仿真结果展示了需要进一步优化的参数。

HFSS仿真微带定向耦合器

HFSS仿真微带定向耦合器的一般步骤：

1、求解器设置

2、建模

3、激励方式的设置

4、边界条件的设置

5、扫频求解设置

6、仿真分析

7、数据后处理

设计要求：

工作频段	要求值
X波段	8~12GHz
耦合度	-18dB
方向性	＞15dB

1、求解器设置

求解器设置：模式驱动求解

2、建模

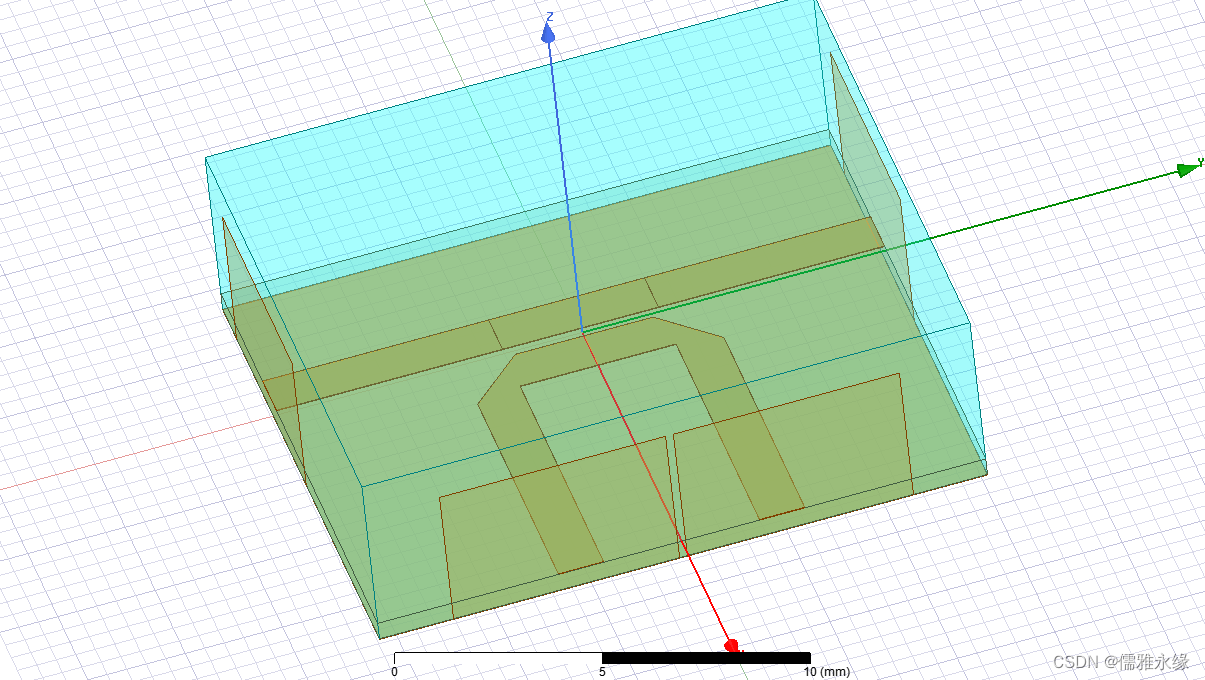

在这里插入图片描述

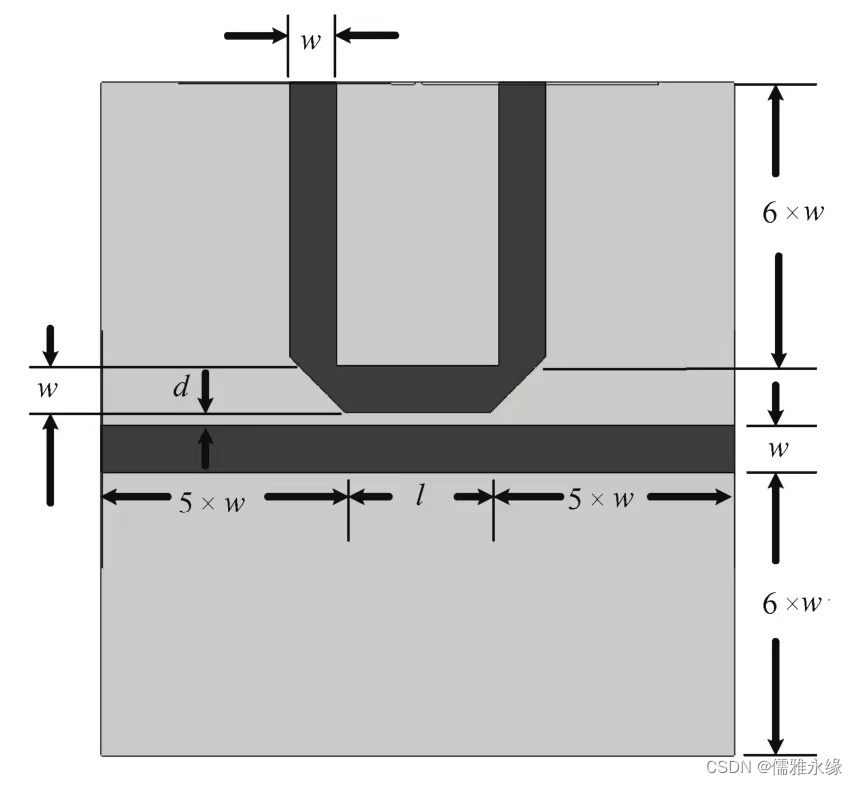

涉及到的几个变量值

d =0.3mm

L = 4mm

w = 1.16mm

sub_h = 0.508mm

介质基材：RogersRO4350
