HFSS仿真3dB微带双分支定向耦合器

文章目录


设计要求：
设计一个3dB微带双分支定向耦合器，各端口微带线特性阻抗为50Ω，中心频率为5GHz，介质基板的介电常数9.6，基板厚度为0.8mm
这里重点讲解HFSS的操作，关于理论知识后面文章更新。

1、 求解器设置

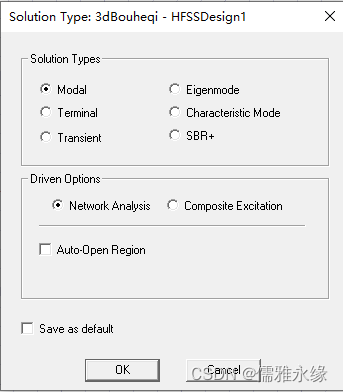

求解器选择模式驱动求解
在这里插入图片描述

2、 建模

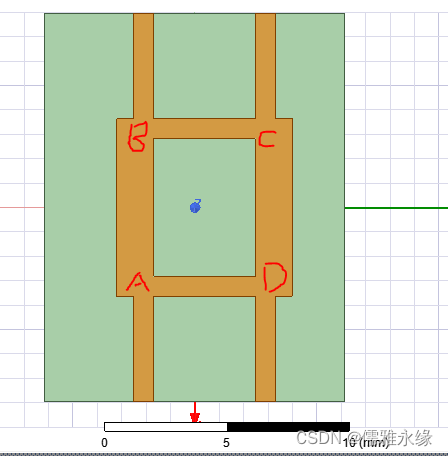

在这里插入图片描述

整个微带双分支定向耦合器的结构分为3dB耦合器、介质板和接地板。
为了后面方便参数分析和优化设计，设置几个变量（这些值都是理论计算的结果）

介质基板的长度 sub_L L0+L2+L0+2*W1
介质基板的宽度 sub_W W1+W2+L1+5mm
介质基板的厚度 sub_h 0.8mm
输入端口的长度 L0 4.32mm
50欧姆微带线的宽度 W1 0.799mm
50欧姆微带线的长度 L1 5mm
35.4欧姆微带线的宽度 W2 1.502mm
35.4欧姆微带线的宽度 L2 5.669mm

3dB耦合器建模
材料：PEC
模型：长方形
端口1微带线坐标：
