3dB微带双分支定向耦合器学习笔记

3dB微带双分支定向耦合器

设计一个3dB微带双分支定向耦合器，各端口微带线特性阻抗为50Ω，中心频率为5GHz，介质基板的介电常数9.6，基板厚度为0.8mm

1. 理论设计

C = 3dB，R=1

不变阻双分支定向耦合器（R=1），计算公式：

$$\left|v_3^{-}\right|=\sqrt{\frac{1}{10^{\frac{C(dB)}{10}}}}$$

$$b=\frac{1}{\sqrt{1-{\left|v_3^{-}\right|}^2}}$$

$$a1=b\left|v_3^{-}\right|$$

$$a2=a1$$

由上面公式得各微带线段的归一化导纳为

$$b=\sqrt{2},a1=a2=1$$

对应的特性阻抗为：

$$Z_{a1}=\frac{Z_0}{a1}=50\Omega$$

$$Z_{a2}=\frac{Z_0}{a2}=50\Omega$$

$$Z_b=\frac{Z_0}{b}=35.4\Omega$$

$$\frac{W}{h}=\frac{8e^A}{e^{2A}-2}(A>1.52)$$

$$\frac{W}{h}=\frac{2}{\pi }(B-1-ln(2B-1)+\frac{{ϵ}_r-1}{2{ϵ}_r}[ln(B-1)+0.39-\frac{0.61}{{ϵ}_r}])(A\le 1.52)$$

$$A=\frac{Z_0}{60}\sqrt{\frac{{ϵ}_r+1}{2}}+\frac{{ϵ}_r-1}{{ϵ}_r+1}(0.23+\frac{0.11}{{ϵ}_r})$$

$$B=\frac{377\pi }{2Z_0\sqrt{{ϵ}_r}}$$

根据公式得主线和各微带线段的导体带条宽度分别为：

$$W_0=W_{a1}=W_{a2}=0.796mm,W_b=1.486mm$$

微带线等效相对介电常数，线内相波长及各线段长度分别为：

$${ϵ}_{ea1}={ϵ}_{ea2}=6.593$$

$${\lambda }_{pa1}={\lambda }_{pa2}=\frac{c}{f_0\sqrt{{ϵ}_{ea1}}}=23.367mm$$

$$L_{a1}=L_{a2}=\frac{{\lambda }_{pa1}}{4}=5.842mm$$

$${ϵ}_{eb}=7.002$$

$${\lambda }_{pb}=\frac{c}{f_0\sqrt{{ϵ}_{eb}}}=22.675mm$$

$$L_b=\frac{{\lambda }_{pb}}{4}=5.669mm$$

2. ADS设计仿真

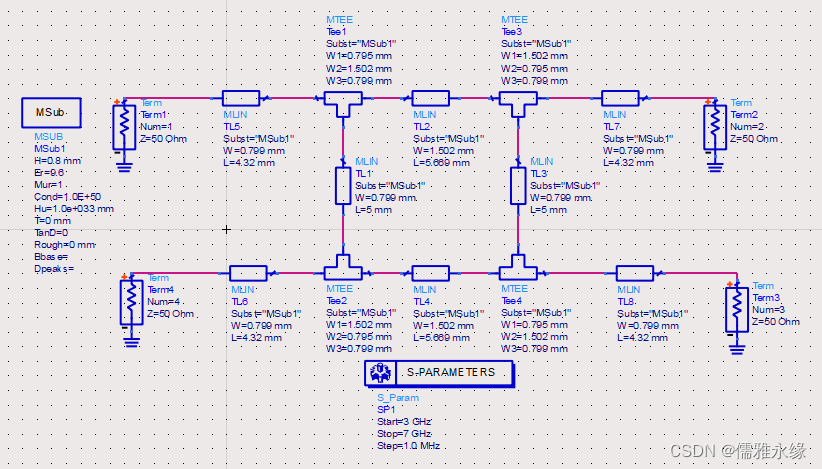

ADS原理图

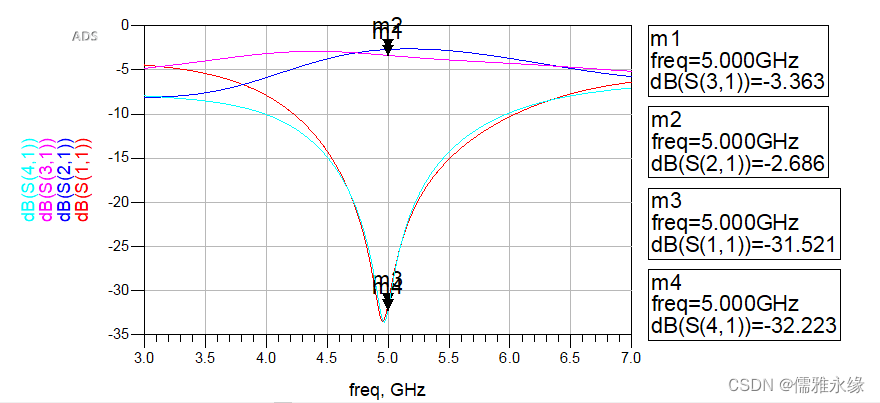

ADS原理图 仿真结果
具体设计仿真流程查看文章 ADS设计仿真3dB微带双分支定向耦合器学习笔记。

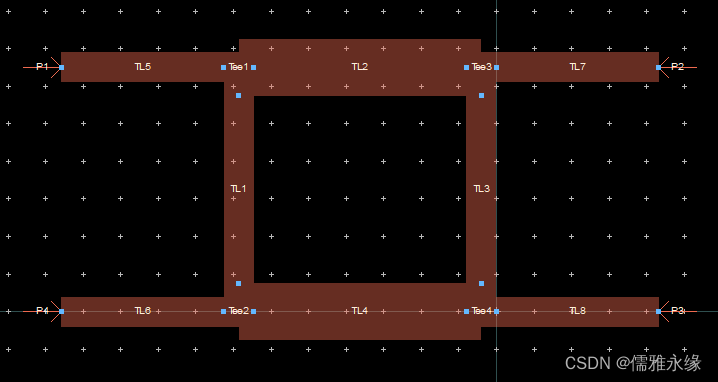

ADS Layout仿真

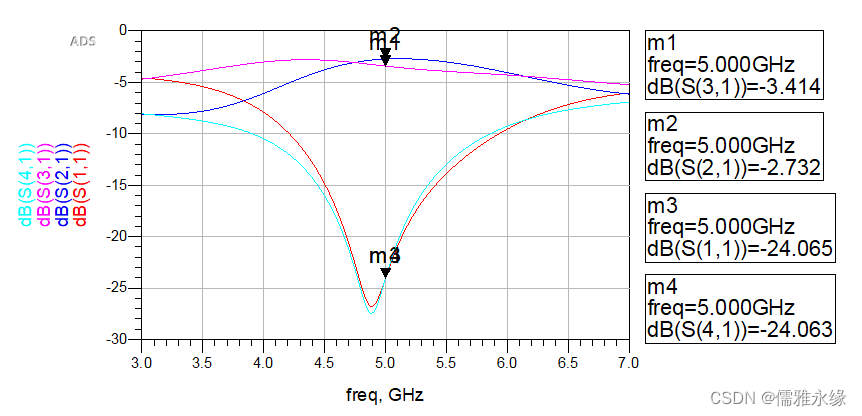

ADS layout仿真结果

3. HFSS仿真

具体HFSS仿真流程见文章 HFSS仿真3dB微带双分支定向耦合器学习笔记

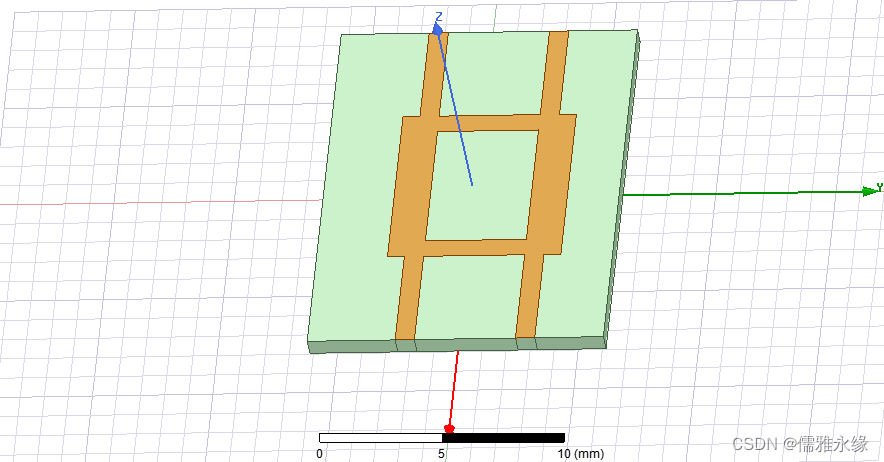

HFSS仿真模型

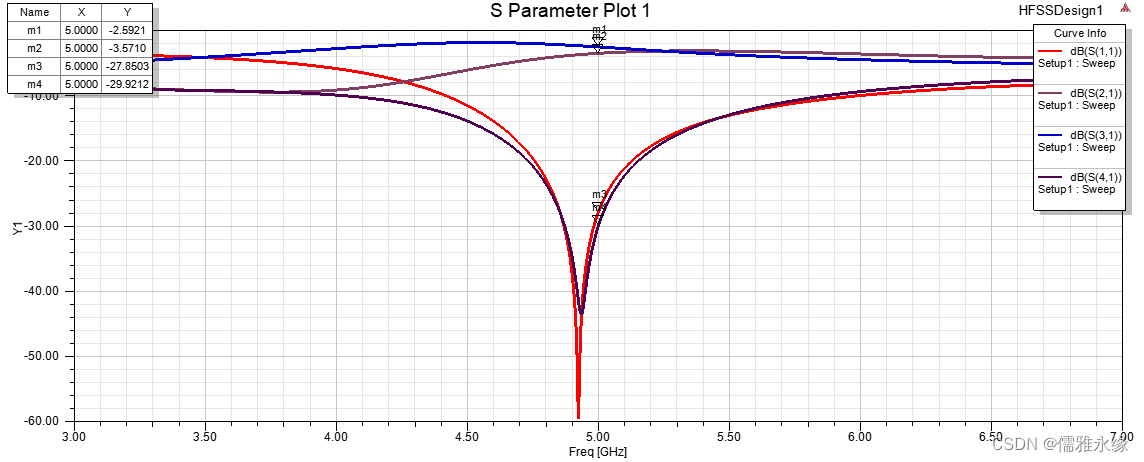

HFSS仿真结果

总结：

结果	ADS原理图仿真	ADS layout仿真	HFSS仿真
S11	-31.52	-24.06	-27.85
S21	-2.68	-2.73	-3.57
S31	-3.36	-3.41	-2.59
S41	-32.22	-24.06	-29.92

具体哪种结果符合实际情况还需要从实际生产多次调试测试验证。
