天线RAD和TOT效率

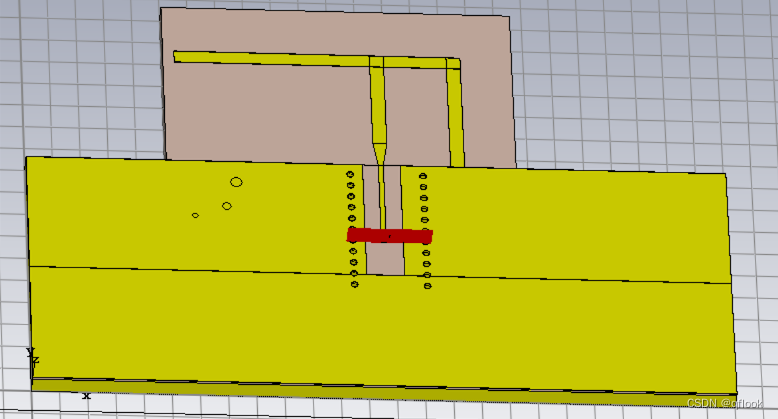

最近在用CST仿真天线,如下自己建了一个倒F的蓝牙天线:

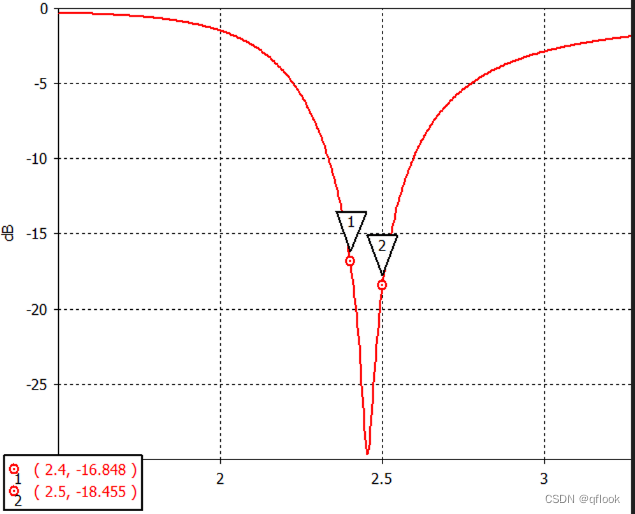

然后使用波导端口给予激励,大概仿真的S参数如下:

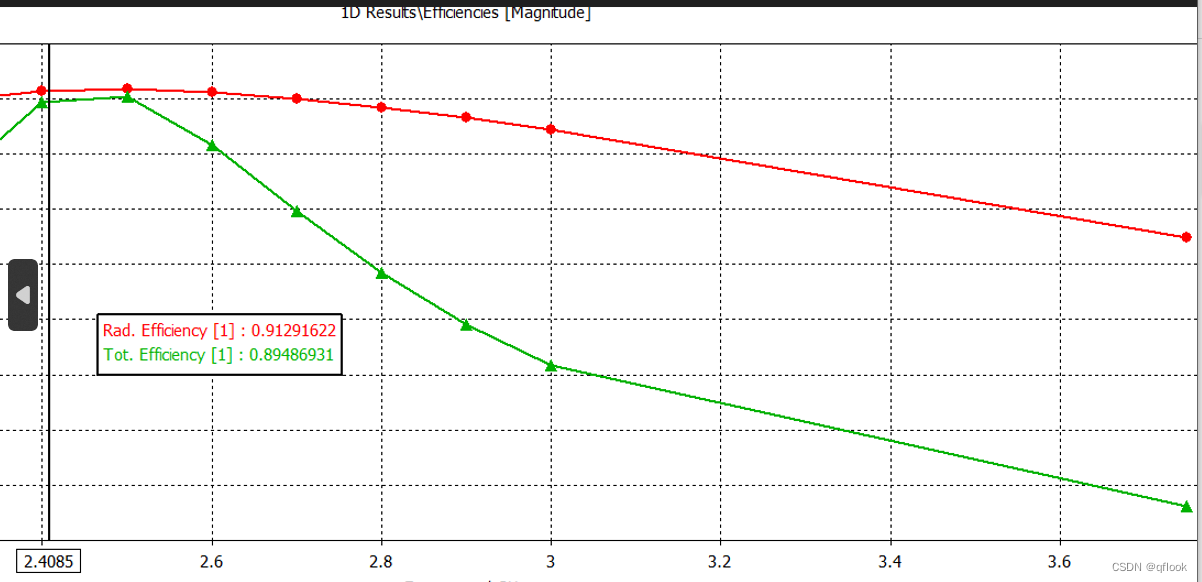

同时查看CST仿真效率图中发现有两个参数效率参数:RAD和TOT效率,如下:

具体是什么意思呢,找了一下CST官方Help文档,其中有具体解释。RAD的全称是Radiation efficiency,也就是辐射效率,含义是增益和方向性的比值或者天线辐射功率和天线接收功率的比值,第一种解释相对抽象一些,需要了解增益的具体定义,一般来说第2种定义比较直接简单。TOT的全称是Total efficiency ,也就是总效率。含义是天线辐射功率和port端口输入信号功率的比值,包含了射频匹配电路与天线之间的反射问题,因此更偏向系统性能的参数。

总结来说,RAD效率更关注天线本身的性能,Tot效率则是体现整个系统的性能。
