Windows下ModusToolbox安装教程

  英飞凌针对可程式化单晶片系统 (Programmable system-on-chip, PSoC) 相关系列元件，提供了两套开发工具，分别为 PSoC Creator 和ModusToolbox。

安装包：ModusToolbox_3.1.0.12257-windows-install.exe

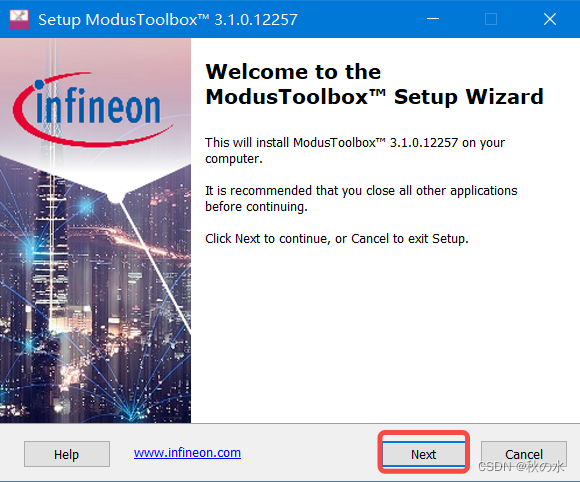

 双击运行

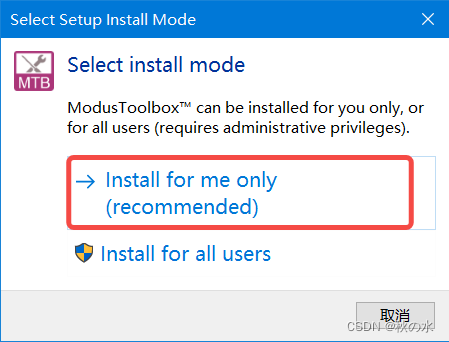

 下一步

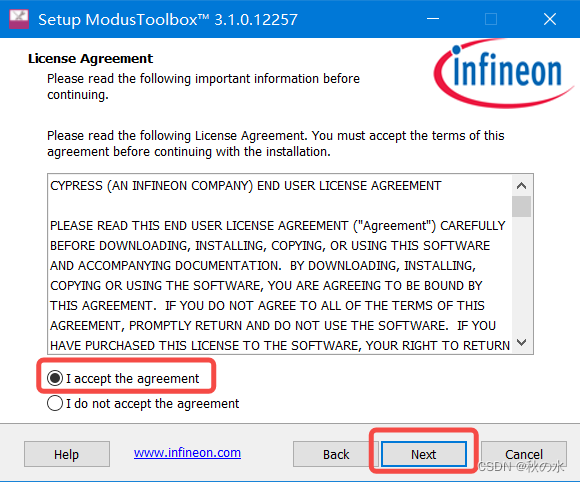

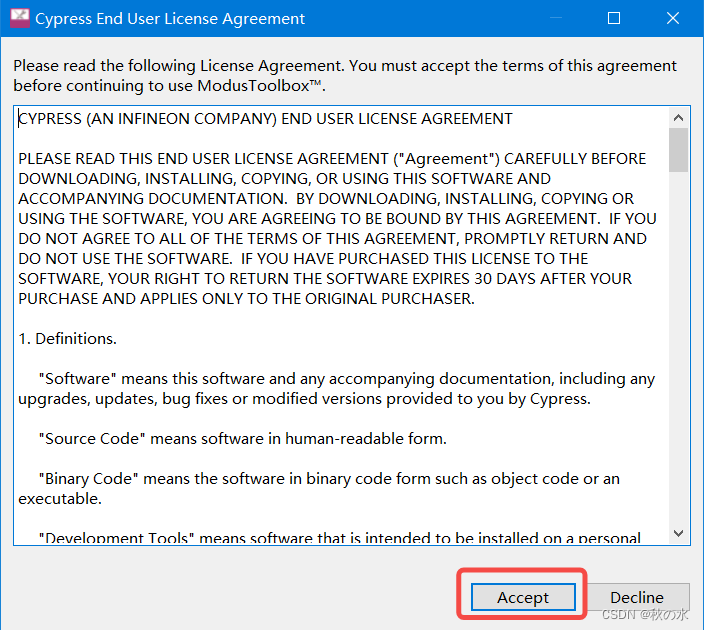

 接受，下一步

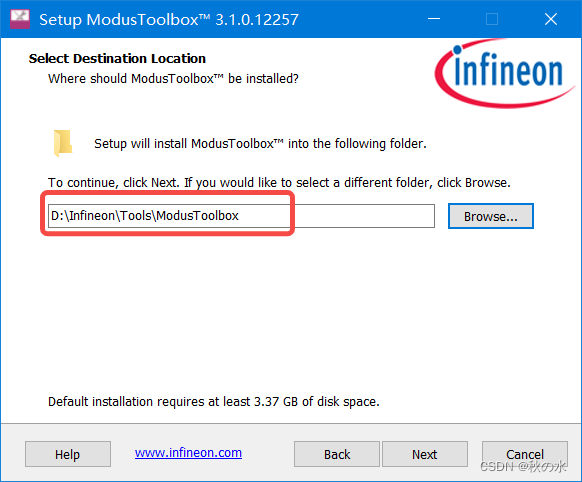

 安装到一个目录

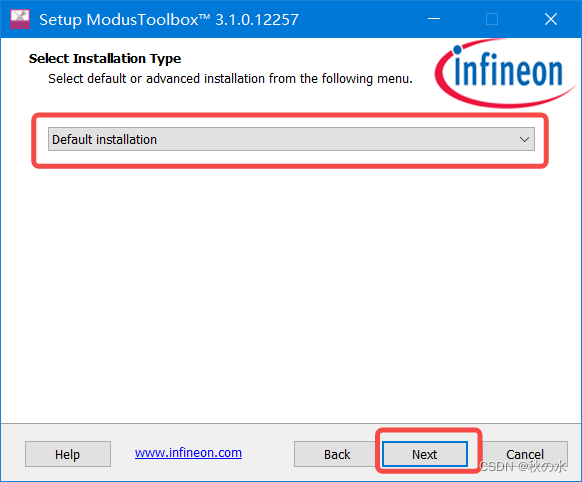

 默认安装

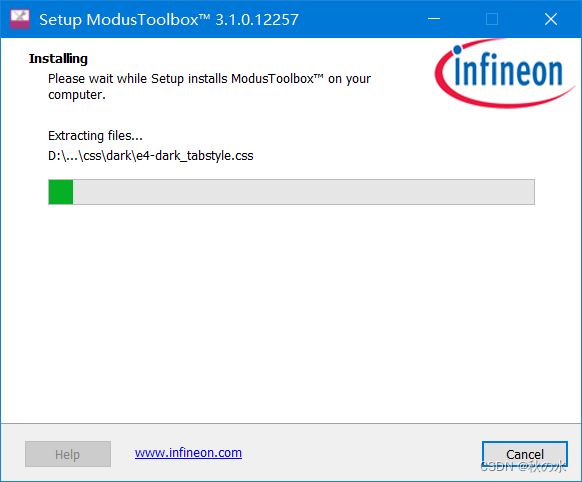

 安装中

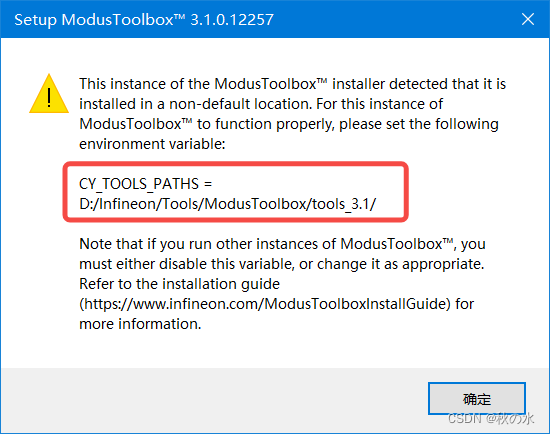

 安装完成，提示需要手动添加环境变量

点击确定，会自动打开Dashboard程序

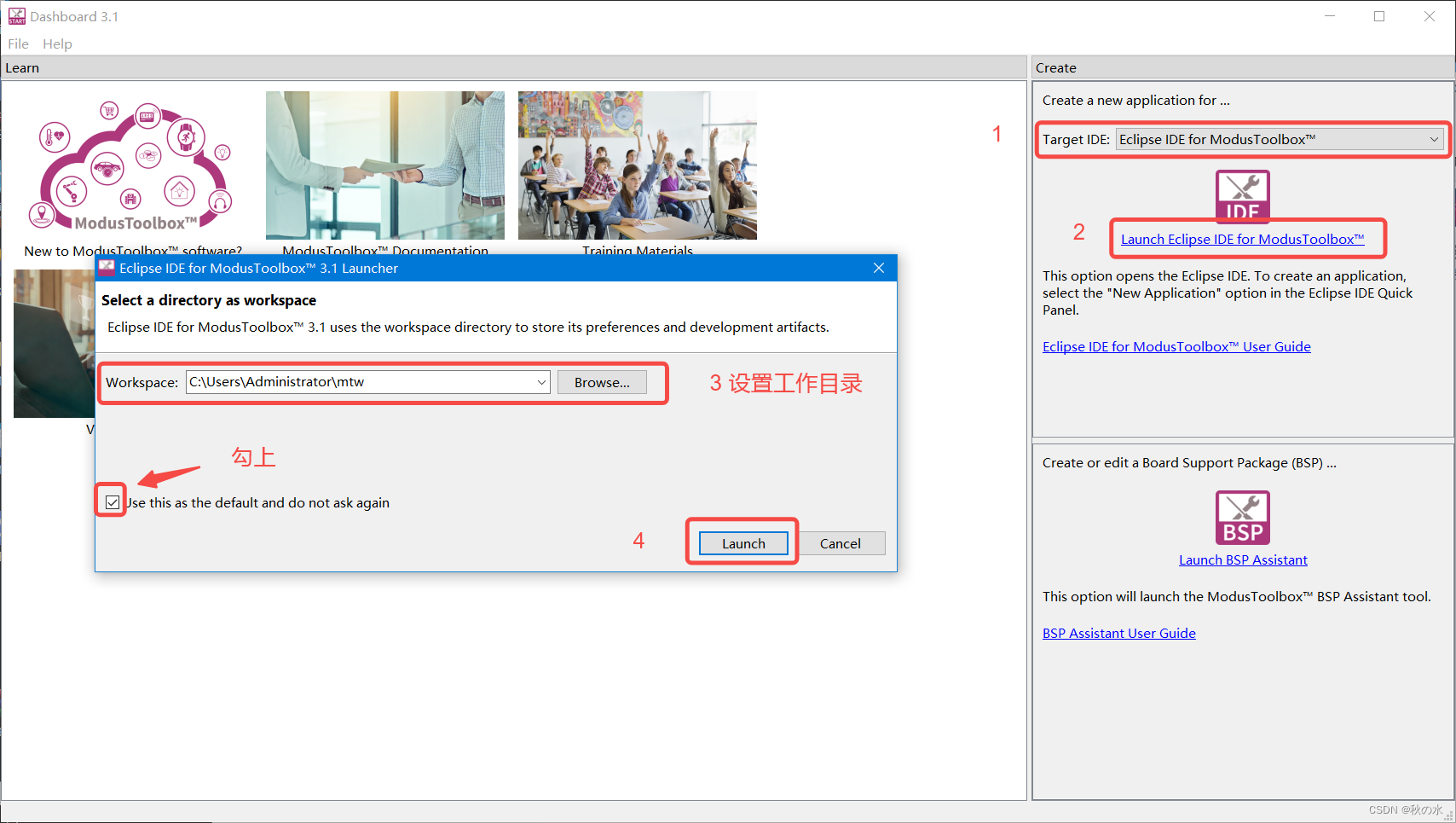

 按上图打开ModusToolbox程序，第一次运行会提示设置工作空间目录。我的安装目录是D:\Infineon\Tools\ModusToolbox，因此工作目录设置为D:\Infineon\workspace，更方便找。

同意条款

如果不添加这个环境变量会怎么样？

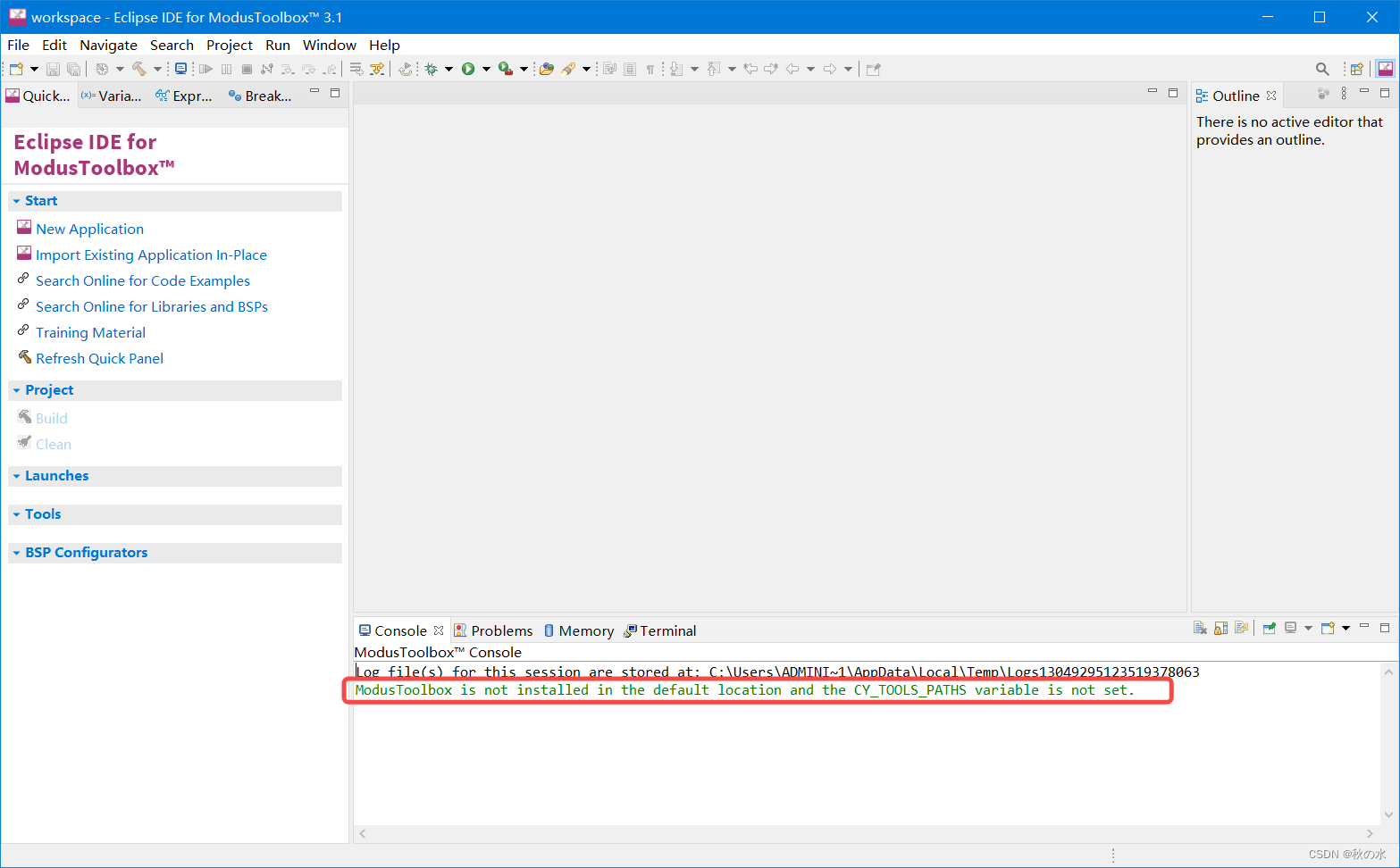

提示环境变量 CY_TOOLS_PATHS 未设置

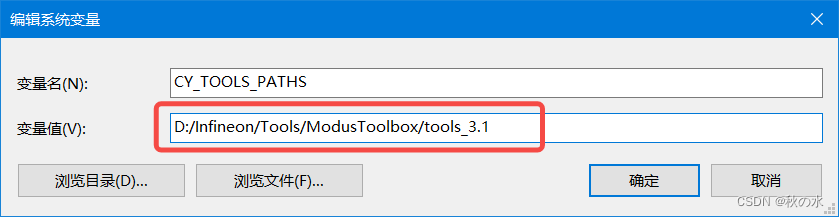

设置环境变量

 在Windows系统下，路径分隔符使用反斜杠“\”。当此处环境变量值使用反斜杠表示工具目录的路径时，路径是无效的，依然会提示环境变量 CY_TOOLS_PATHS 未设置。Cygwin是一个与POSIX兼容的环境。POSIX 路径使用正斜杠“/”作为路径的分隔符。因此，我们需要用正斜杠“/”替换掉反斜杠"\"。安装完成时提示框中环境变量路径末尾有斜杠，加了斜杠会出错，最末尾不能加斜杠。

重启ModusToolbox。

跑个Demo试试

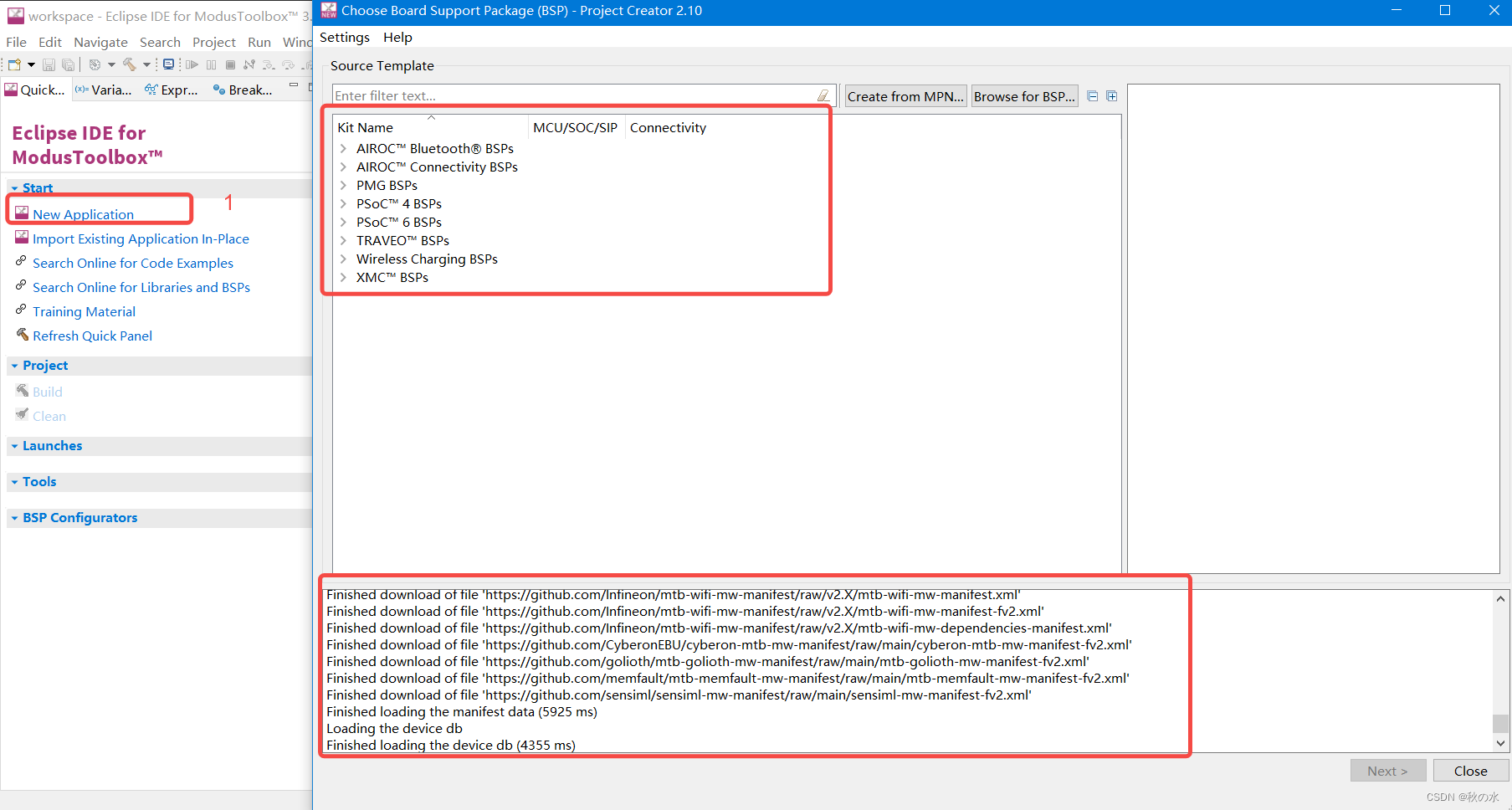

点击New Application，会自动从github读取xml文件。

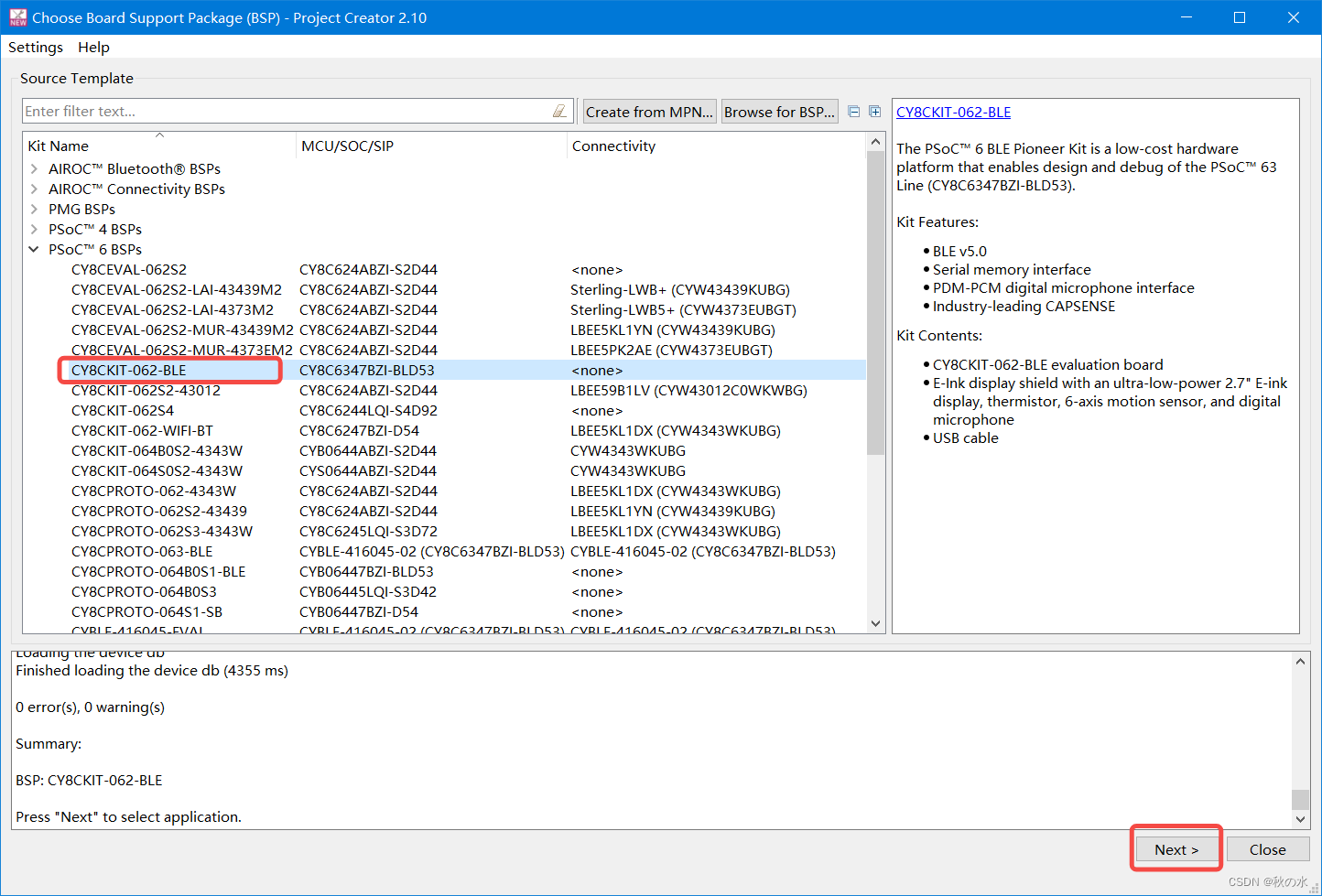

 选择开发板。我的开发板是CY8KIT-062-BLE，下一步。

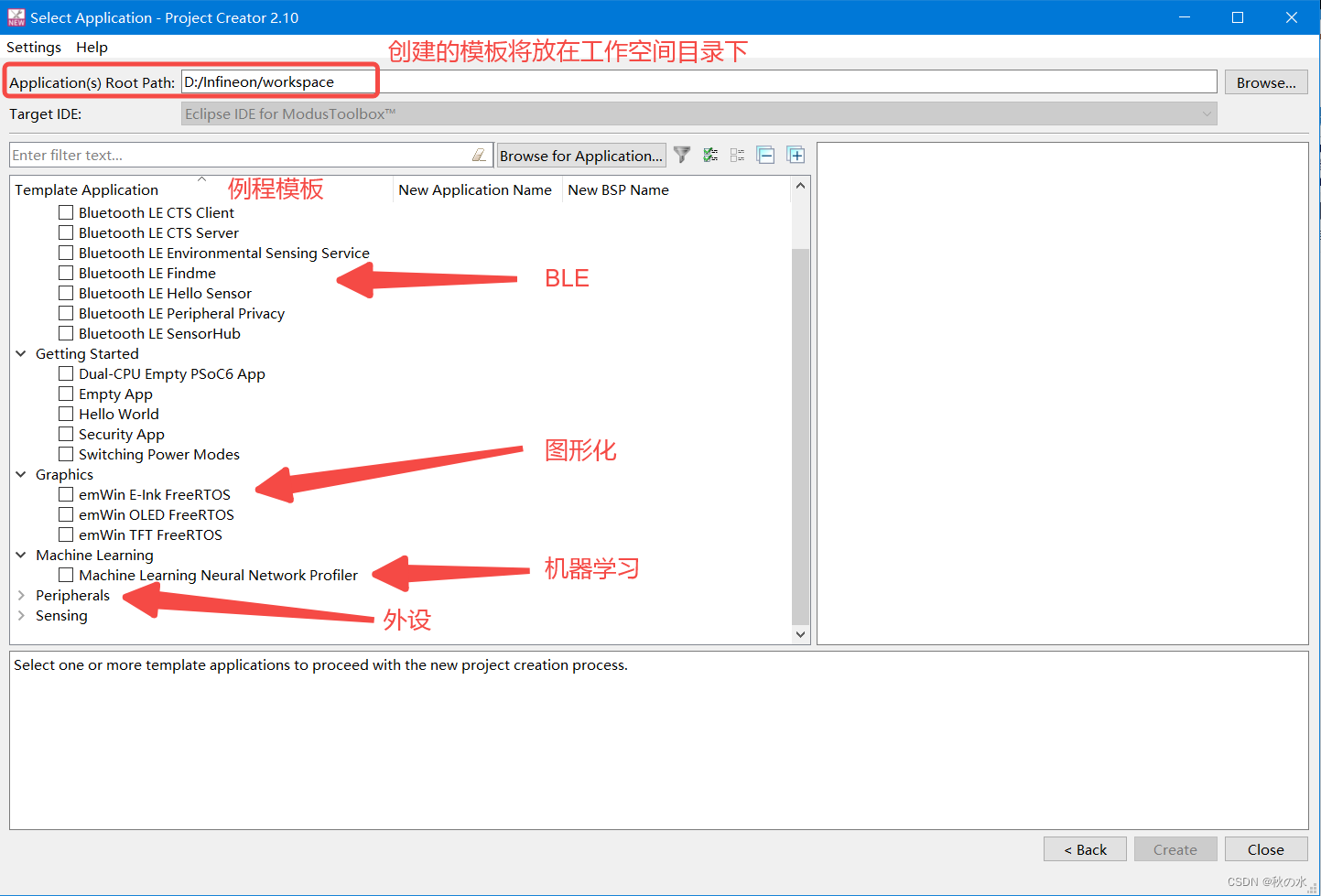

 选择例程模板

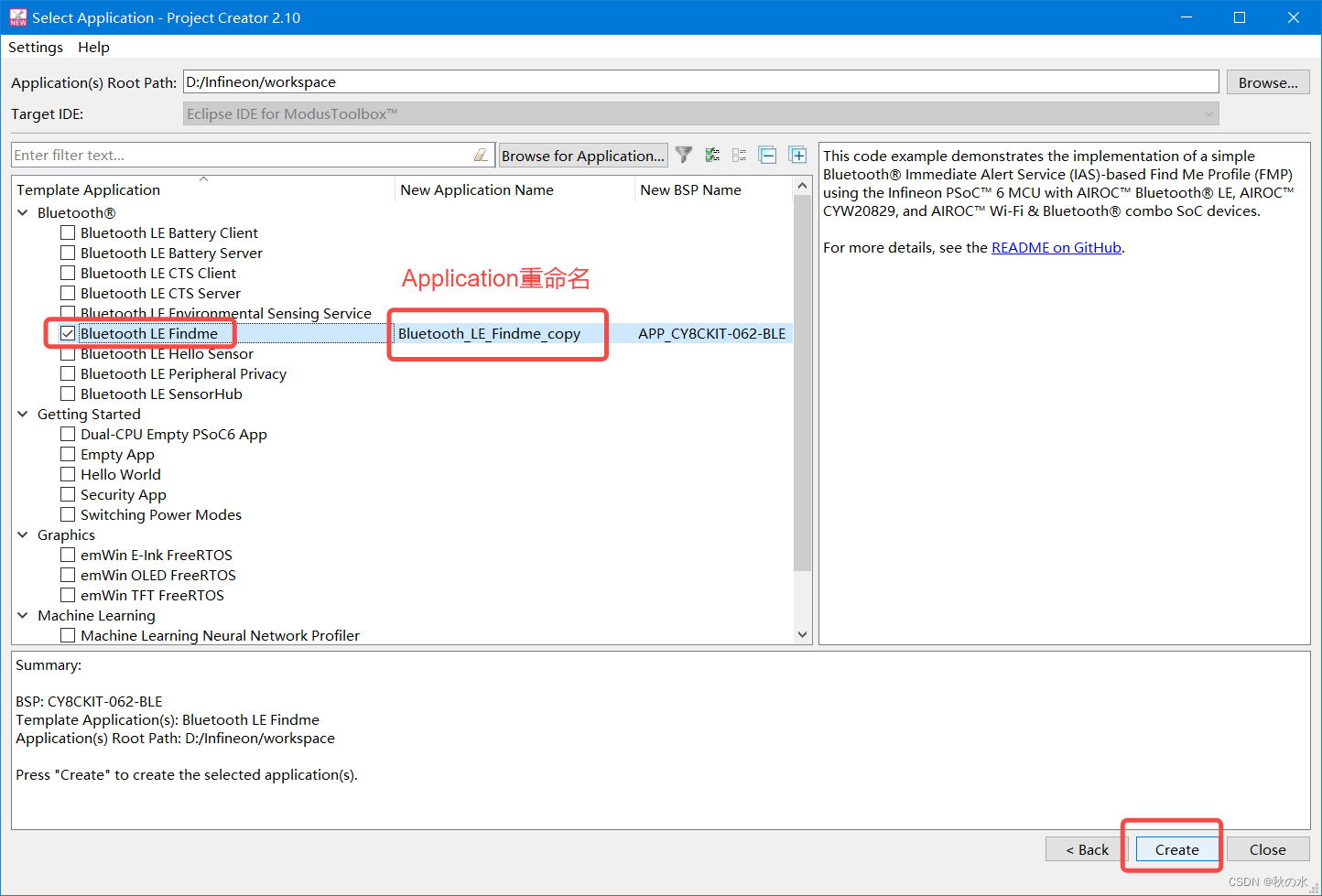

 选择一个例程模板Bluetooth_LE_Findme，重命名为Bluetooth_LE_Findme_copy。点击Create。

 工程创建好了

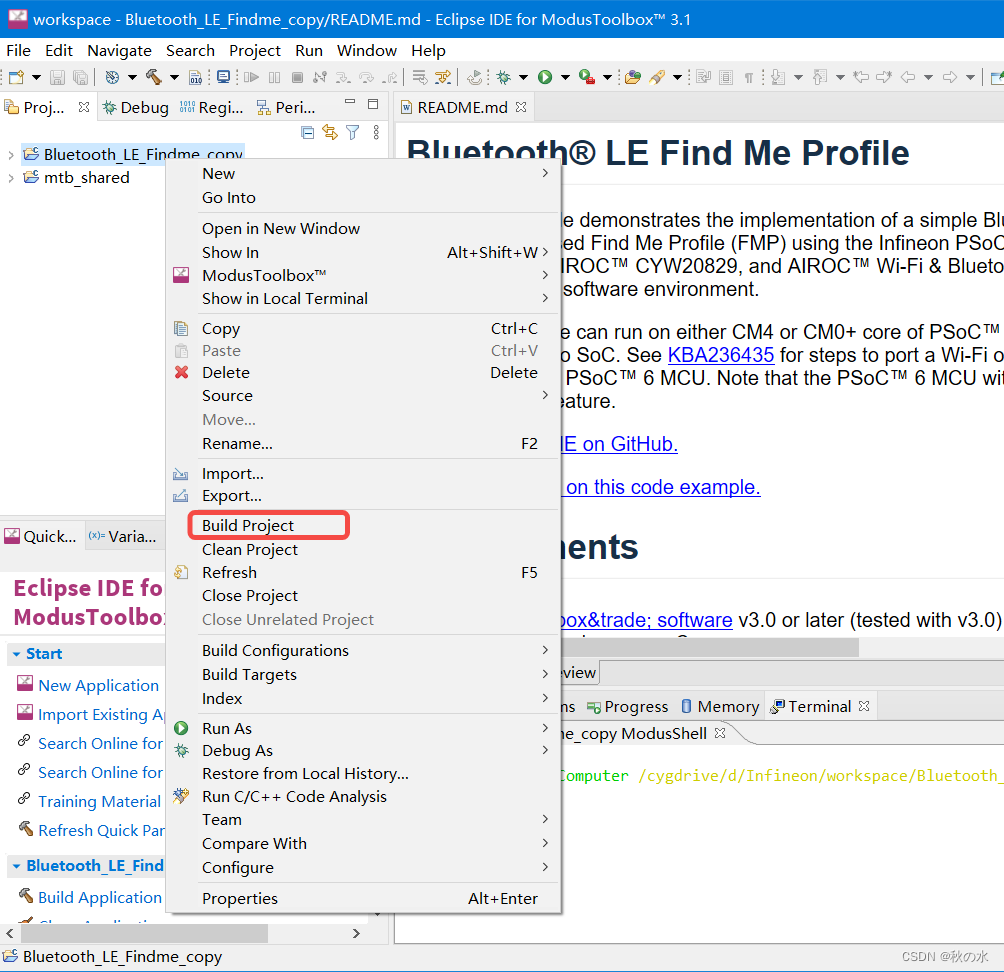

 点击Build

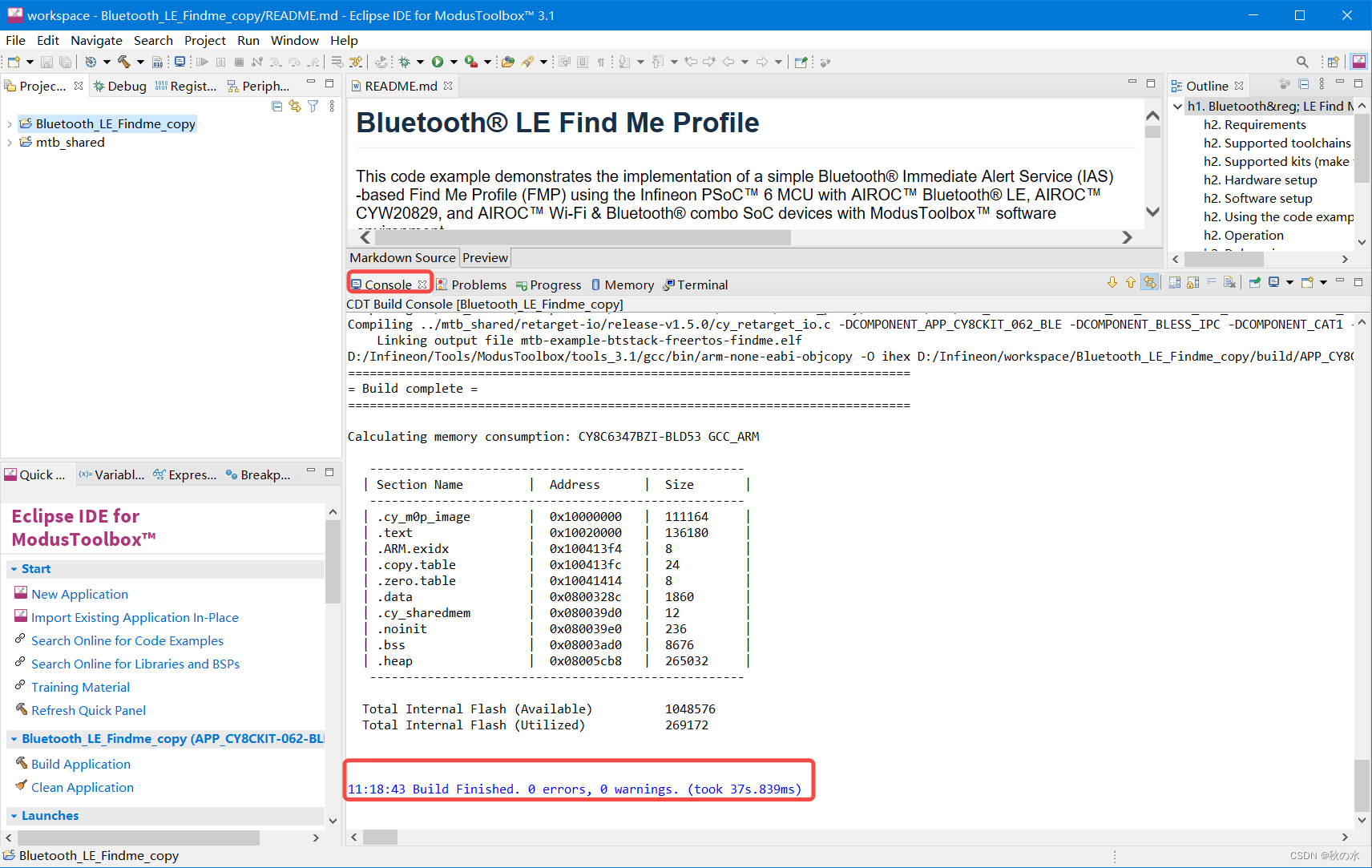

 稍等一会儿，编译完成

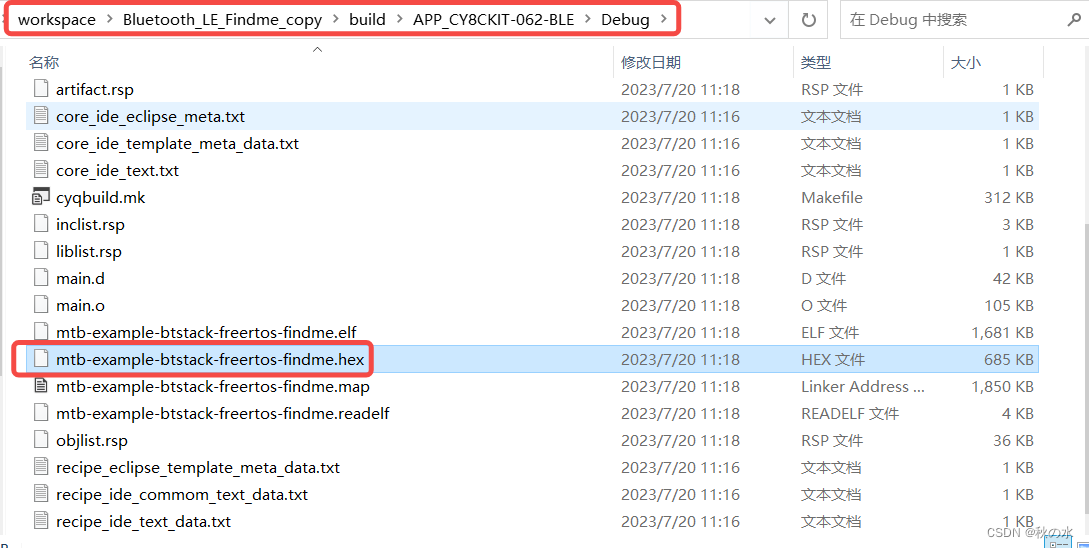

 查看编译出来的二进制文件

 可以使用PSoc Programmer或者JLink Flash将hex烧录到板子上。
