导读

ModusToolbox™ 软体：MCU 开发的利器

ModusToolbox™ 软体是一组支援 MCU 周边配置和应用的工具和发展。这些工具使您能够将我们的 MCU 整合到您现有的开发方法中。

ModusToolbox™ 软体的优点

提供完整的 MCU 周边配置和应用工具
可整合到现有的开发方法中
使用简单方便

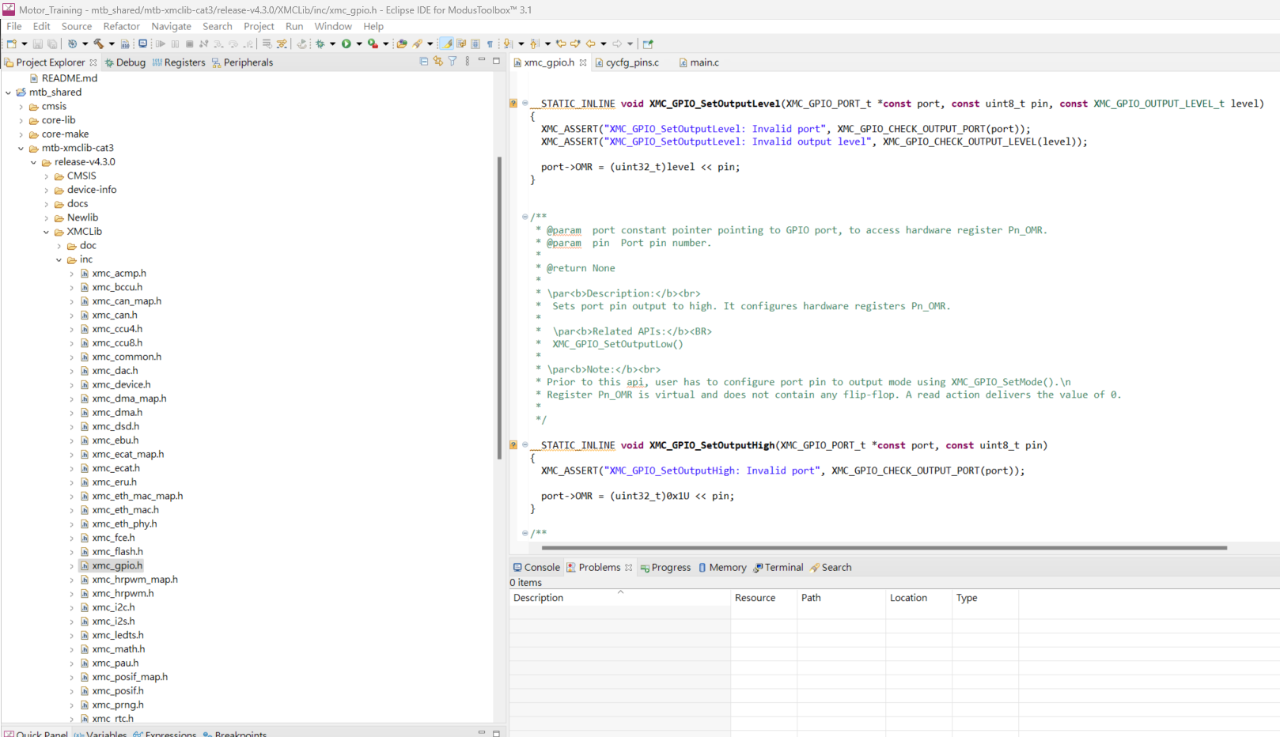

本文著点于 Infineon XMC1000/4000 系列的实战与应用讲解。以 GPIO 为范例，从 MTB 的配置到程式中的 API 呼叫使用，一步一步的讲解。

作为 MCU 开发的参考指南。读者可以按照本文中的步骤进行操作，逐步学习如何使用 ModusToolbox™ 软体进行 MCU 开发。

1. 项目开始

1.1 安装 ModusToolbox™ 软体

ModusToolbox™ 软体可在英飞凌开发人员中心 (IDC) 网站上找到：

Infineon Developer Center Launcher - Infineon Technologies

下载适合您的安装程序作业系统并根据您的系统情况运行它。

针对 ModusToolbox™ 安装与操作界面可参考大大通另一位作者的连接。

ModusToolbox 实战入门

或参考Infineon所提供的影片来进行操作

https://m.youtube.com/watch?v=31yJfFD_QrI

1.1. Launch Eclipse IDE

预设情况下，Eclipse IDE安装在以下目录

<install_path>\ModusToolbox\ide_<version>\eclipse\

启动 Eclipse IDE
• 在 Windows 上，从“开始”功能表中选择 Eclipse IDE for ModusToolbox™ <version> 项目。
• 对于其他作业系统，执行“modustoolbox”可执行档。
• 您也可以从所有作业系统的仪表板启动Eclipse IDE。欲了解更多信息，请参阅dashboard user guide。

1.2 Open Project Creator tool

在IDE Quick Panel 中点击 New Application，会启动Project Creator 工具，该工具提供了多个用于不同用途的应用程式开发套件。可用的套件可能会随著时间的推移而变化。

所有的范例档案存在于Github上，可以直接从Infineon Github中下载相关的范列。

GitHub - Infineon/modustoolbox-software: This ReadMe contains links and information on Cypress and third-party middleware for ModusToolbox, as well as BSPs and other resources.

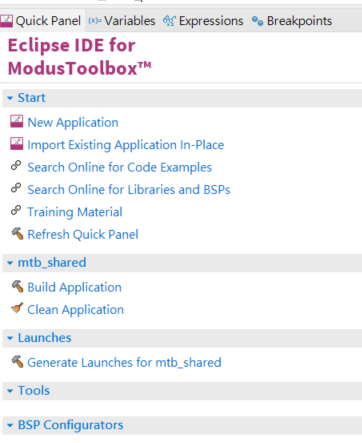

单击 Eclipse IDE 快速面板中的 New Application 链接。

也可以选择 File > New > ModusToolbox™ Application.

建立一个Project之前需先选择适用的BSP，如图所示，需要先选择MCU 和连接装置（如果有支援）。当您选择显示的每个套件时，该套件的说明将显示在右侧。根据在系统设定中，您可能会看到不同的类别，包括AIROC™ Bluebooth® BSPs、 PSoC™ 4、PSoC™ 6 、TRAVEO、Wireless Charging 和XMC。对于本示例，选择KIT_XMC14_BOOT_001来演示。

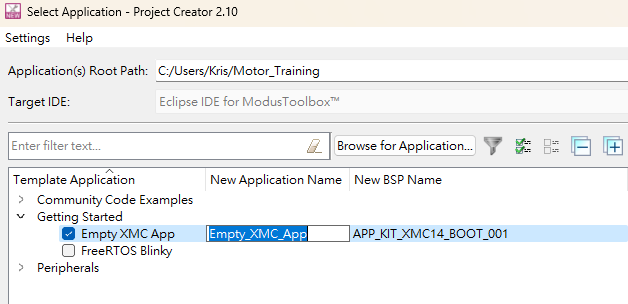

在Getting Started中选择 Empty XMC App。若Project Name已存在时，可在New Application Name中修改。

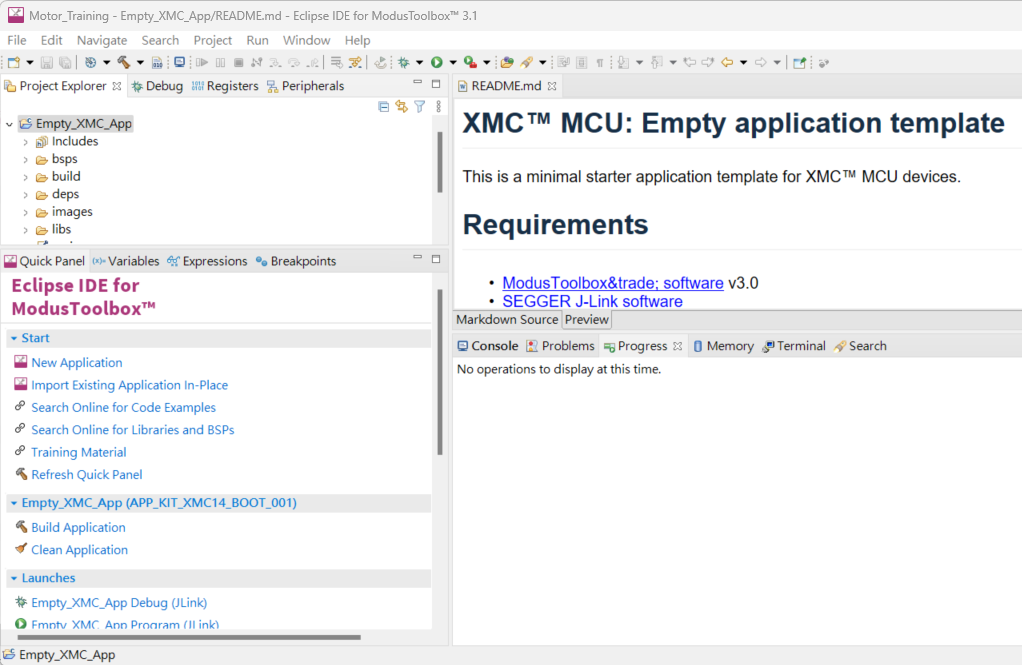

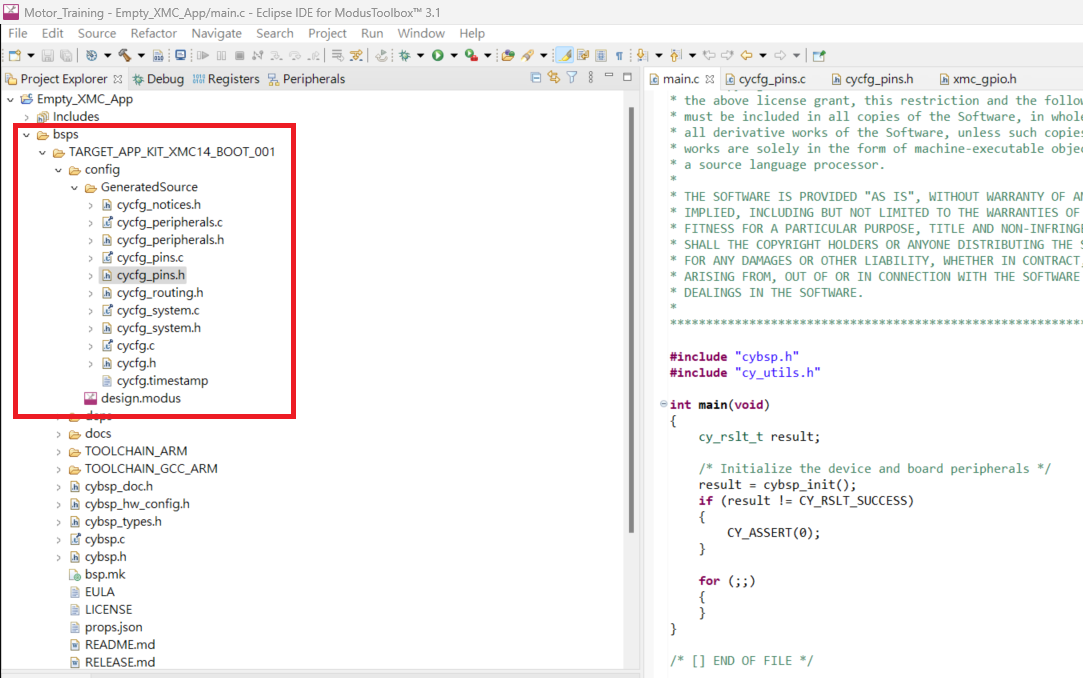

完成后，如果没有错误或警告，Project Creator 工具将自动关闭。如果有仅警告，按一下关闭，应用程式将在 IDE 中开启。

1.3. Peripheral Setting

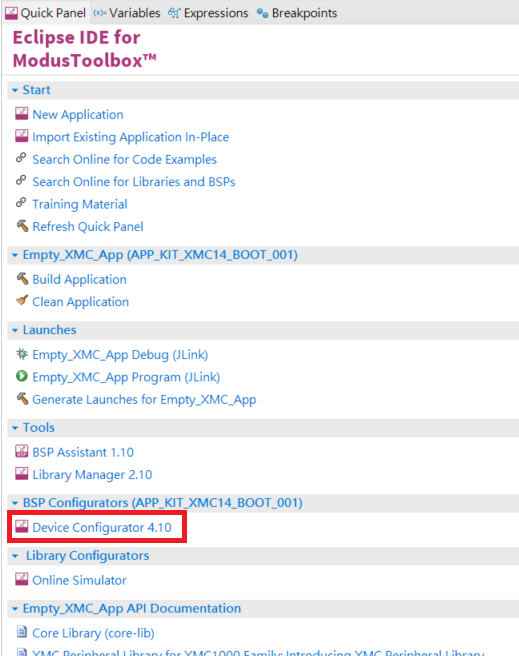

点选Quick Panel中的Device Configuration 4.10来进行Peripheral的配置

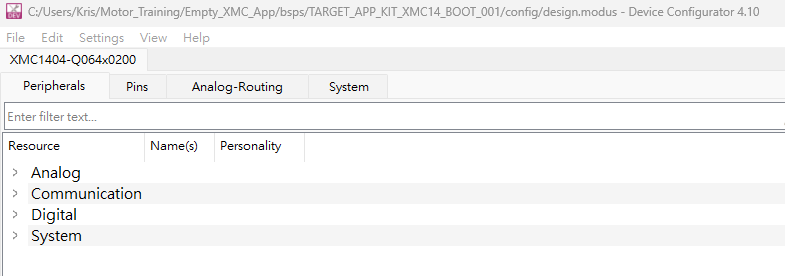

在Device Configuration主要分成4个页面

Peripheral

主要配置Analog(ADC)、Communication(CAN、USCI)、Digital(CCU4、CCU8)、System(ACMP、ERU、POSIF、PRNG、RTC、WDT)

2. Pins

主要用于确认MCU每个Pin脚分配情况。

3. Analog-Routing

主要用于确认ADC Pin脚分配情况，XMC1000的ADC脚位皆分于于P2.x Pin，这样避免在规画时就分配到错误的脚位。

4. System主要配置MCU的Clock，一般来说并不会去动它。预设是使用External Oscillator，如果需要修改为Internal Oscillator的话，则需要在此页面进行修改。

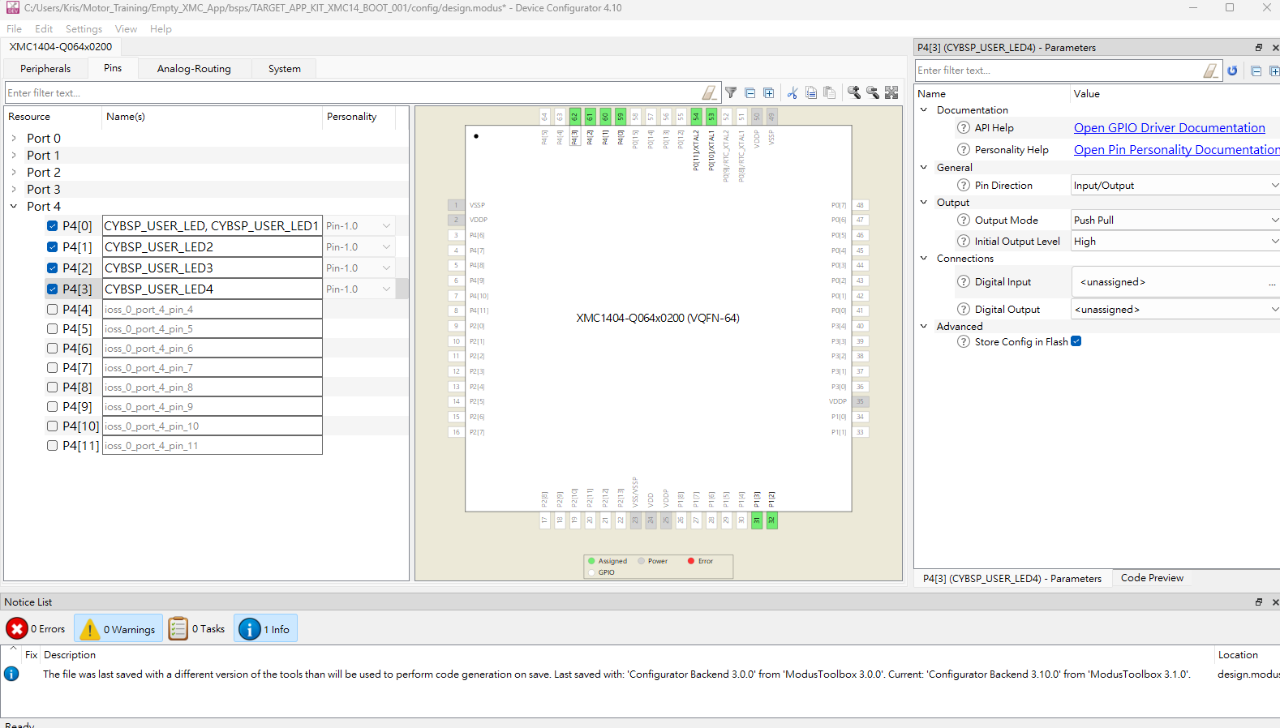

在Pins的页面中，预设有4个PIN已经做为GPIO的配置使用。P4.0、P4.1、P4.2、P4.4。

中间的图示可以看出目前有那些Pins已经被使用，其中P0.11、P0.10做为Crystal pin，P1.2为USCI TX、P1.3为USCI RX

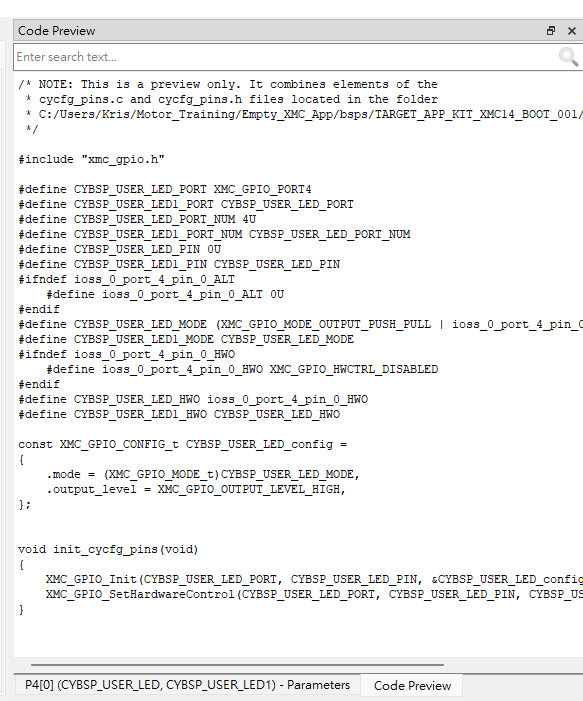

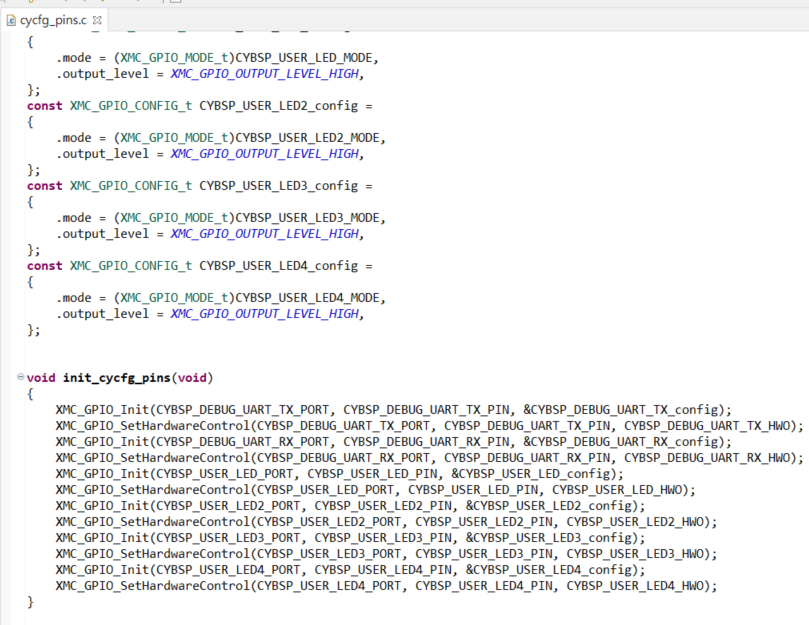

点选其中一个Pin，可以看到右边的Parameters有些参数可以调整。

Control Name	Range/Items	Description
General Pin direction	Input Input/Output	Selection of Input or Input/Output functionality. • Input: Digital Input. • Input/Output: Digital Input/ Output.
Output	Output Mode	Push Pull, Open Drain Initial Output Level : High, Low
Connections	Digital Input Digital Output	That is global pins are the ones that contain the inputs/outputs of each module that are common to all slices. The GPIO connections are available at the Ports chapter.
