Flann简介

Flann(Fast_Library_for_Approximate_Nearest_Neighbors):快速最近邻搜索库，应该是目前OpenCV中封装的用于特征匹配的最好的匹配器了。

函数原型

import cv2

flann = cv2.FlannBasedMatcher(index_params, search_params)

参数及返回值说明：

• index_params:字典类型，字典中的值是所选算法参数。如：选择随机kd树，平行搜索

FLANN_INDEX_KDTREE = 1
index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)

可选算法如下：

FLANN_INDEX_LINEAR = 0
FLANN_INDEX_KDTREE = 1
FLANN_INDEX_KMEANS = 2
FLANN_INDEX_COMPOSITE = 3
FLANN_INDEX_KDTREE_SINGLE = 4
FLANN_INDEX_HIERARCHICAL = 5
FLANN_INDEX_LSH = 6
FLANN_INDEX_SAVED = 254
FLANN_INDEX_AUTOTUNED = 255

由算法参数都是大写可知，传入的是常数，上面就是不同算法对应的常数。

算法参数	含义解释
FLANN_INDEX_LINEAR = 0	线性暴力(brute-force)搜索
FLANN_INDEX_KDTREE = 1	随机kd树，平行搜索。默认trees=4
FLANN_INDEX_KMEANS = 2	层次k均值树。默认branching=32，iterations=11，centers_init = CENTERS_RANDOM, cb_index =0.2
FLANN_INDEX_COMPOSITE = 3	随机kd树和层次k均值树来构建索引。默认trees =4，branching =32，iterations =11，centers_init = CENTERS_RANDOM,cb_index =0.2
FLANN_INDEX_LSH = 6	multi-probe LSH方法

注：有的文章里算法名和常数值对应是错误的，虽然也能运行但是是错误的。

• 字典类型，默认dict(checks=32, eps=0, sorted=True)
  其中，checks为int型，是遍历的次数，一般只改变这个参数。

• 返回值：返回一个匹配器对象，进而调用match方法完成特征点匹配。<FlannBasedMatcher 000002A2F133C510>

代码举例

import numpy as np
import cv2
import matplotlib.pyplot as plt

img1 = cv2.imread(r'D:/apap/temple/2.jpg')
img2 = cv2.imread(r'D:/apap/temple/3.jpg')

#可以添加nfeatures参数限定点的个数
sift = cv2.xfeatures2d.SIFT_create()

kp1, des1 = sift.detectAndCompute(img1, None)
kp2, des2 = sift.detectAndCompute(img2, None)

FLANN_INDEX_KDTREE = 1 # kd树
index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)
search_params = dict(checks=50)   # or pass empty dictionary

flann = cv2.FlannBasedMatcher(index_params, search_params)

matches = flann.knnMatch(des1, des2, k=2)

# Need to draw only good matches, so create a mask
matchesMask = [[0, 0] for i in range(len(matches))]

# ratio test as per Lowe's paper
for i, (m, n) in enumerate(matches):
    if m.distance < 0.7*n.distance:
        matchesMask[i] = [1, 0]

draw_params = dict(matchColor=(0, 255, 0),
                   singlePointColor=(255, 0, 0),
                   matchesMask=matchesMask,
                   flags=0)

img3 = cv2.drawMatchesKnn(img1, kp1, img2, kp2, matches, None, **draw_params)

plt.figure(figsize=(20,20));
plt.imshow(img3, cmap='gray'), plt.title('Matched Result'), plt.axis('off')
plt.show()

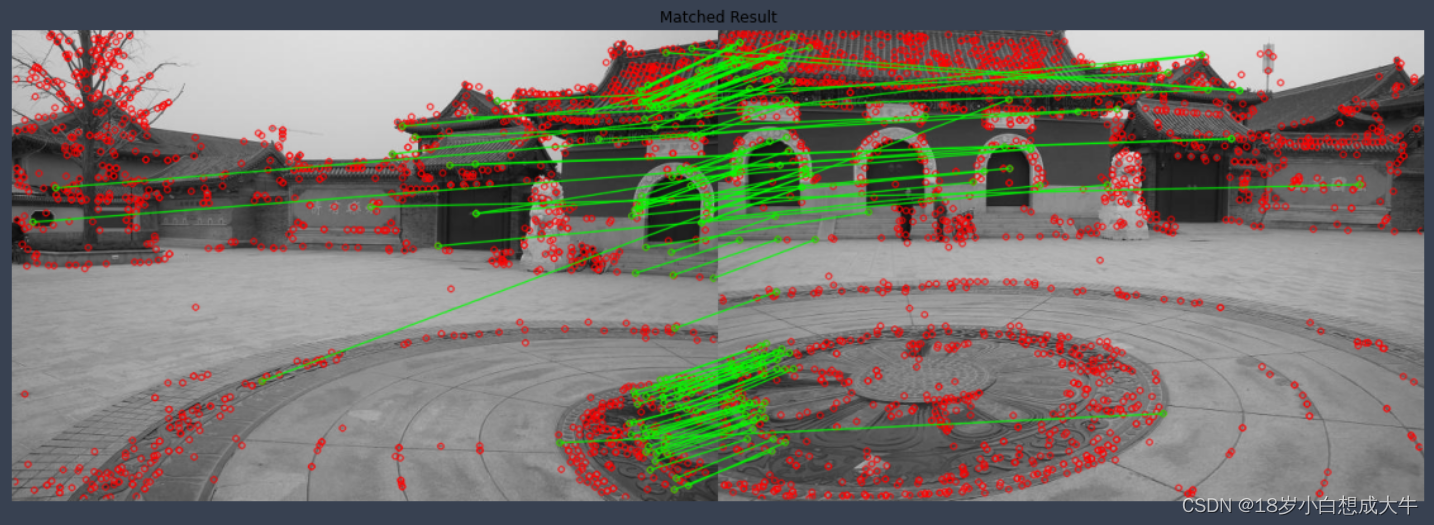

实验结果
