接的是GPIO17的口

DC+接5.5V，DC-接地，IN2接GPIO17的口，这样继电器与树莓派的电路就接好了，可以先测试一下看继电器板子上的灯亮不亮；

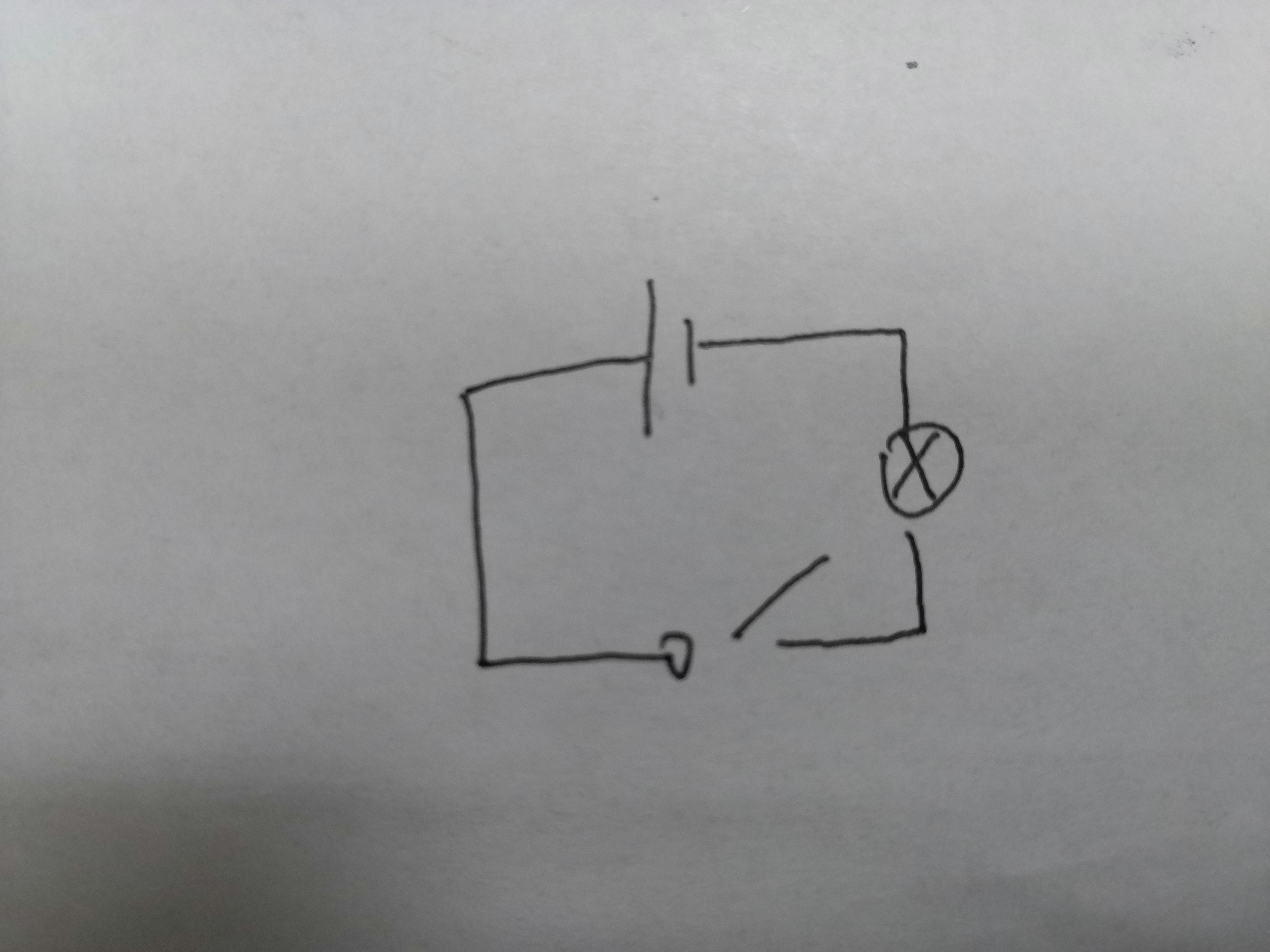

后面接灯，整个电路相当于下图，驱动器相当于一个开关，开关有常开和常闭，常闭连上说明线路是通的，电会一直亮，常开就是树莓派给一个HIGH，发出这个信号后继电器的开关跳到常开的线上，然后线路通。

在我用的继电器的板子上面，IN1是High驱动，IN2、IN3、IN4是Low驱动；

使用IN2口

NO2是常开

COM2可以理解为1根导线

NC2是常闭

可以先将NC2连3.3V，然后COM2连灯正极，用公对母线接灯灯负极和面包版的负极，然后在用一根公对母的线接面包版的负极和树莓派上的一根地线；

测试灯可以正常亮后，再进行下一步：

将灯的正极接在NO3上面，开始实验





hello~bye~
