DSP的ADC简单笔记

DSP不需要复用GPIO，是单独的ADC引脚，与GPIO不共用

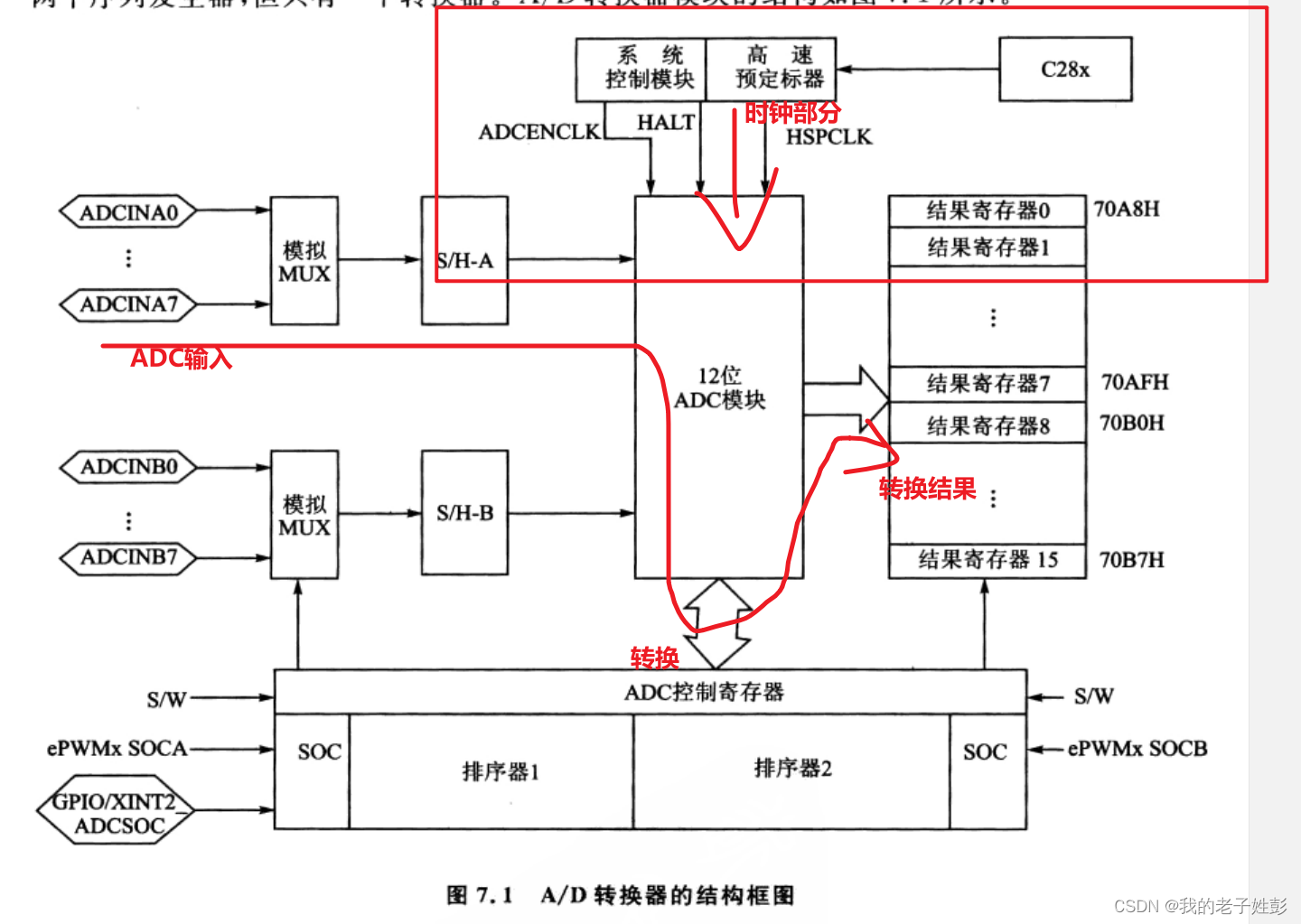

ADC结构图

大概图

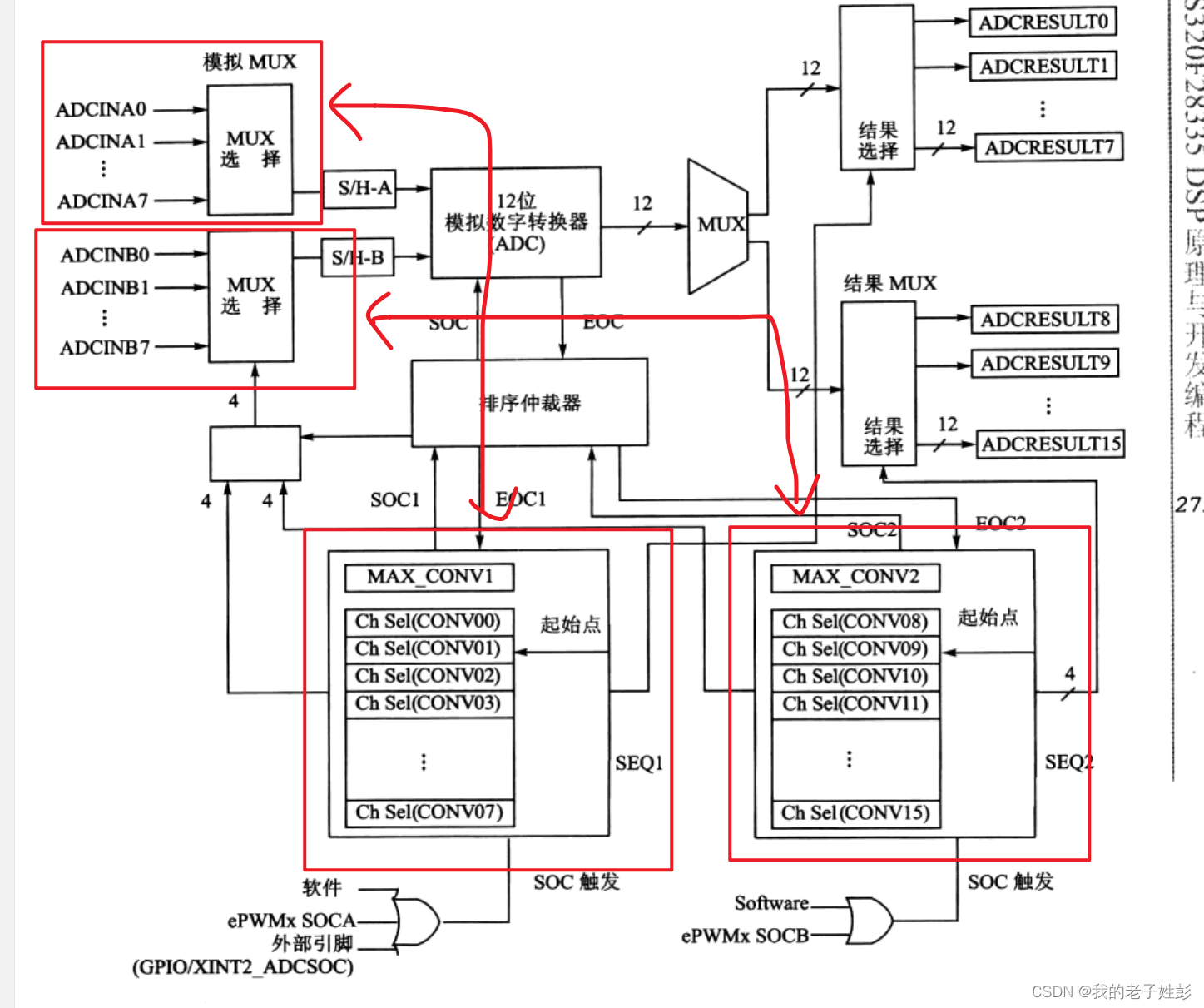

排序器结构图

双排序器，而且ADCA优先于ADCB

ADCA对应SEQ1排序器1  conV00 到07 结果寄存器0到7

。ADCB使用排序器SEQ2；conV08 到15 结果寄存器8到15

而级联的排序器在同步模式下，也是先A后B，排序器的0是    conv0和conv8  而且先运算conv0 放在结果0寄存器，再把conv8放在结果1寄存器；

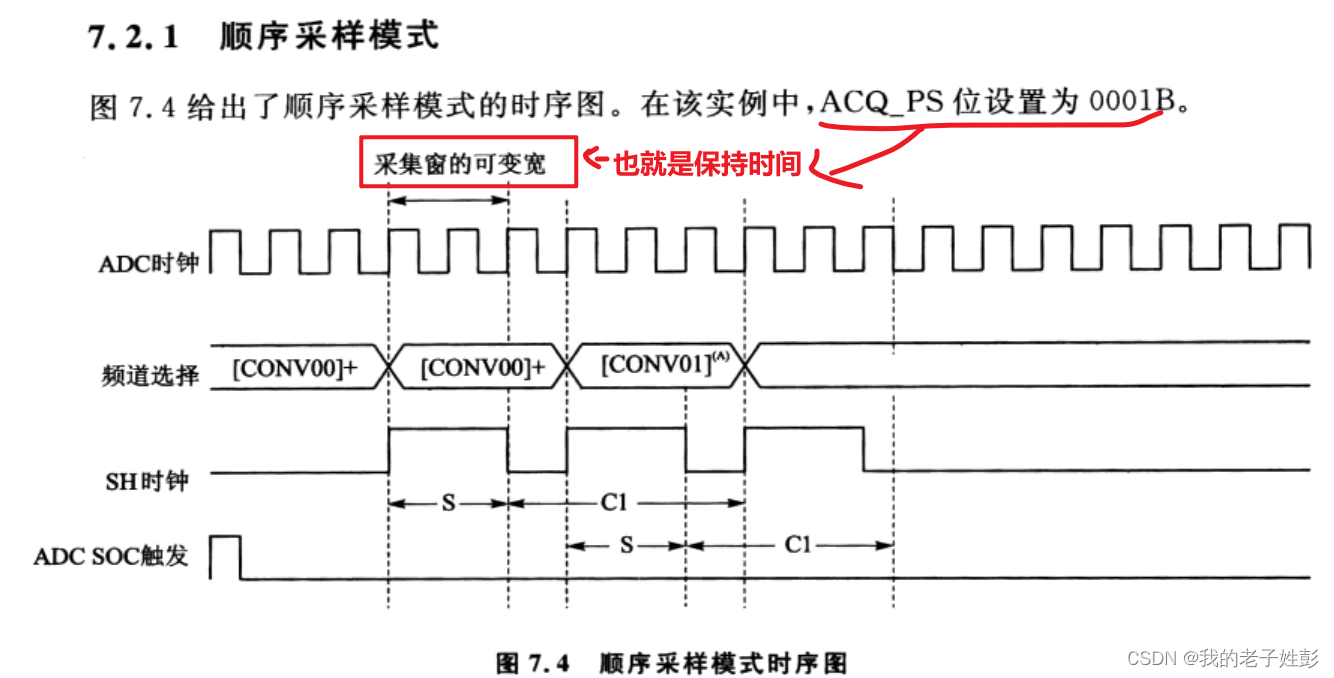

采样时间

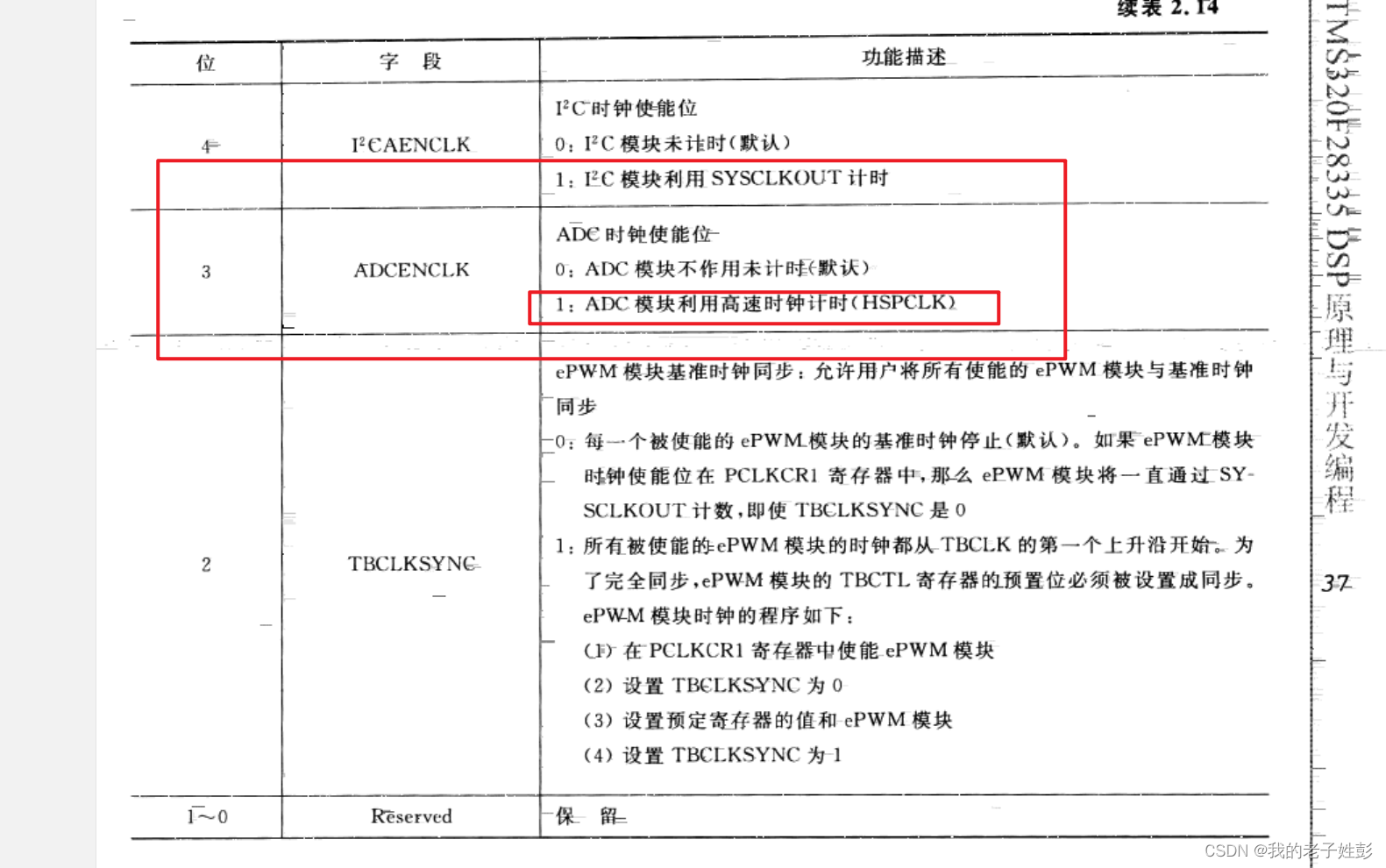

ADC时钟在PCLKCR0寄存器

所以还要配置HSPCLK

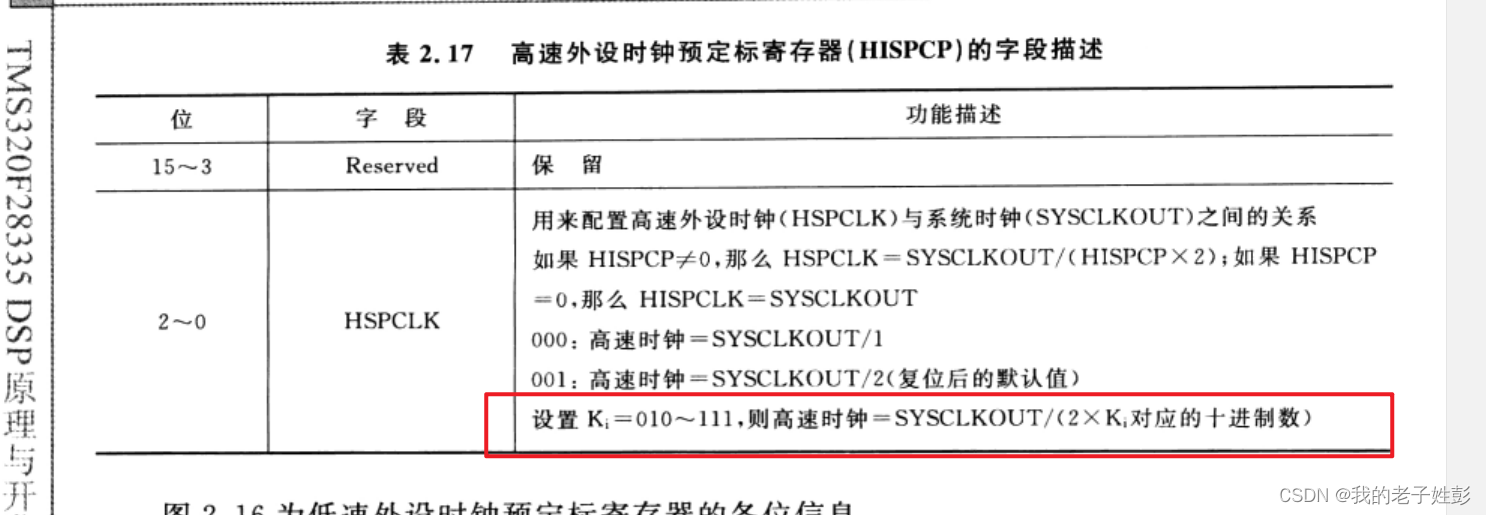

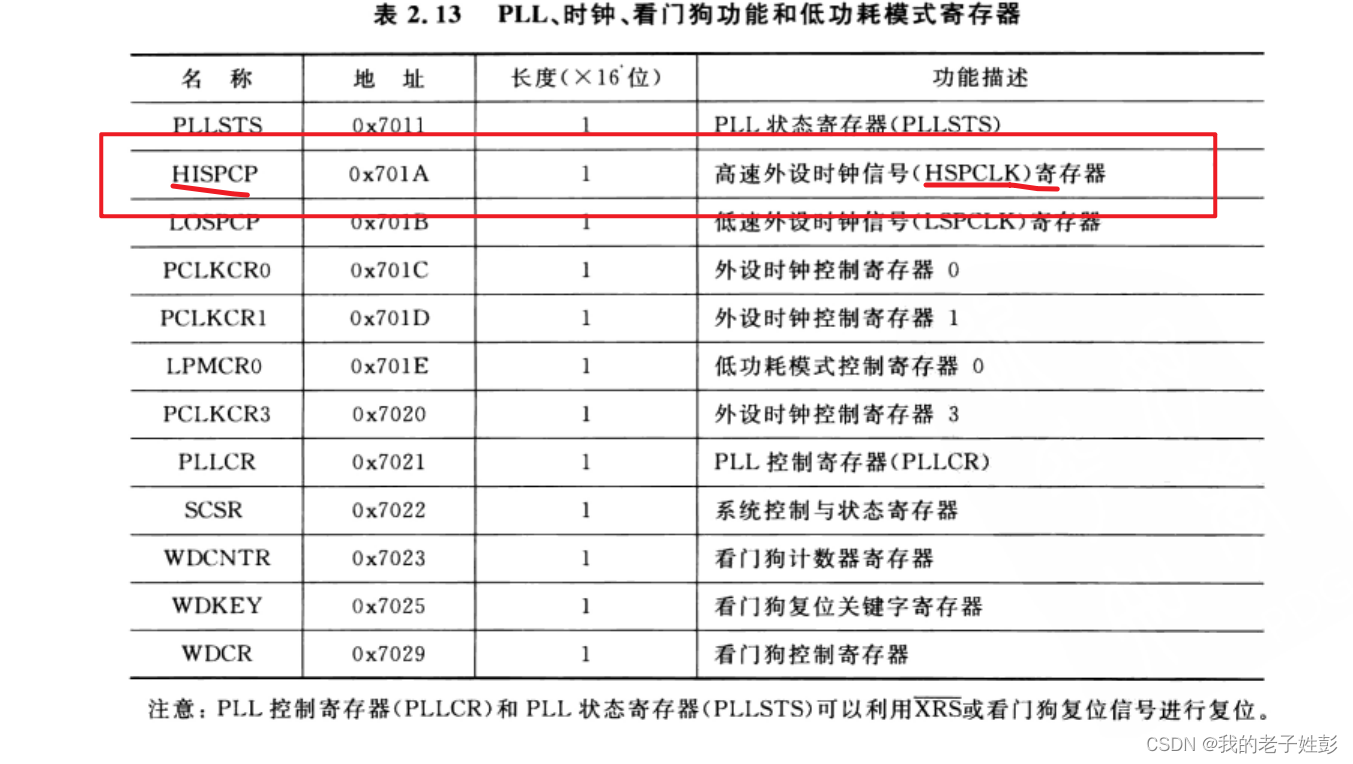

 HISPCP/HSPCLK寄存器

所以ADC的输入时钟，有固定公式；

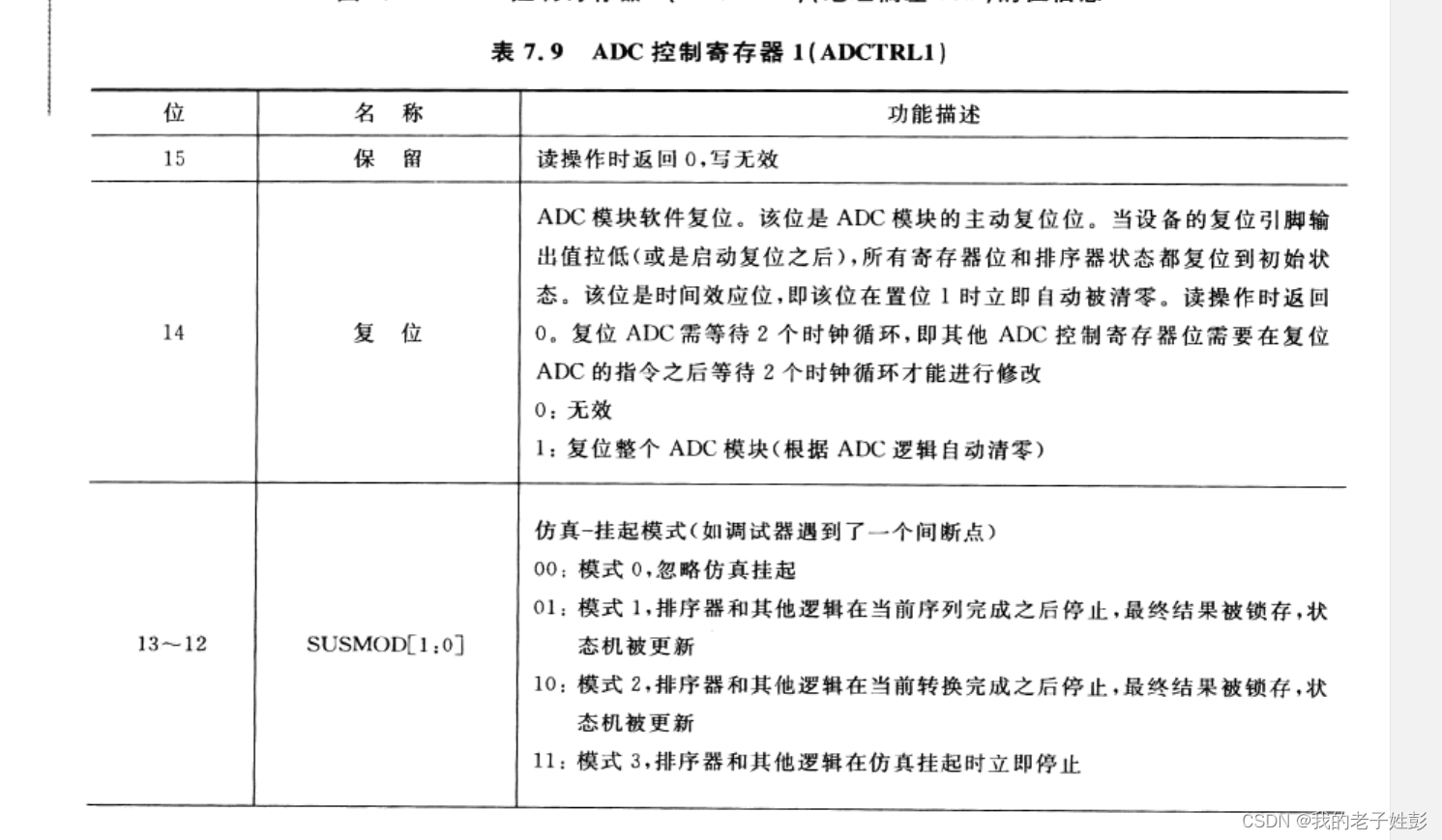

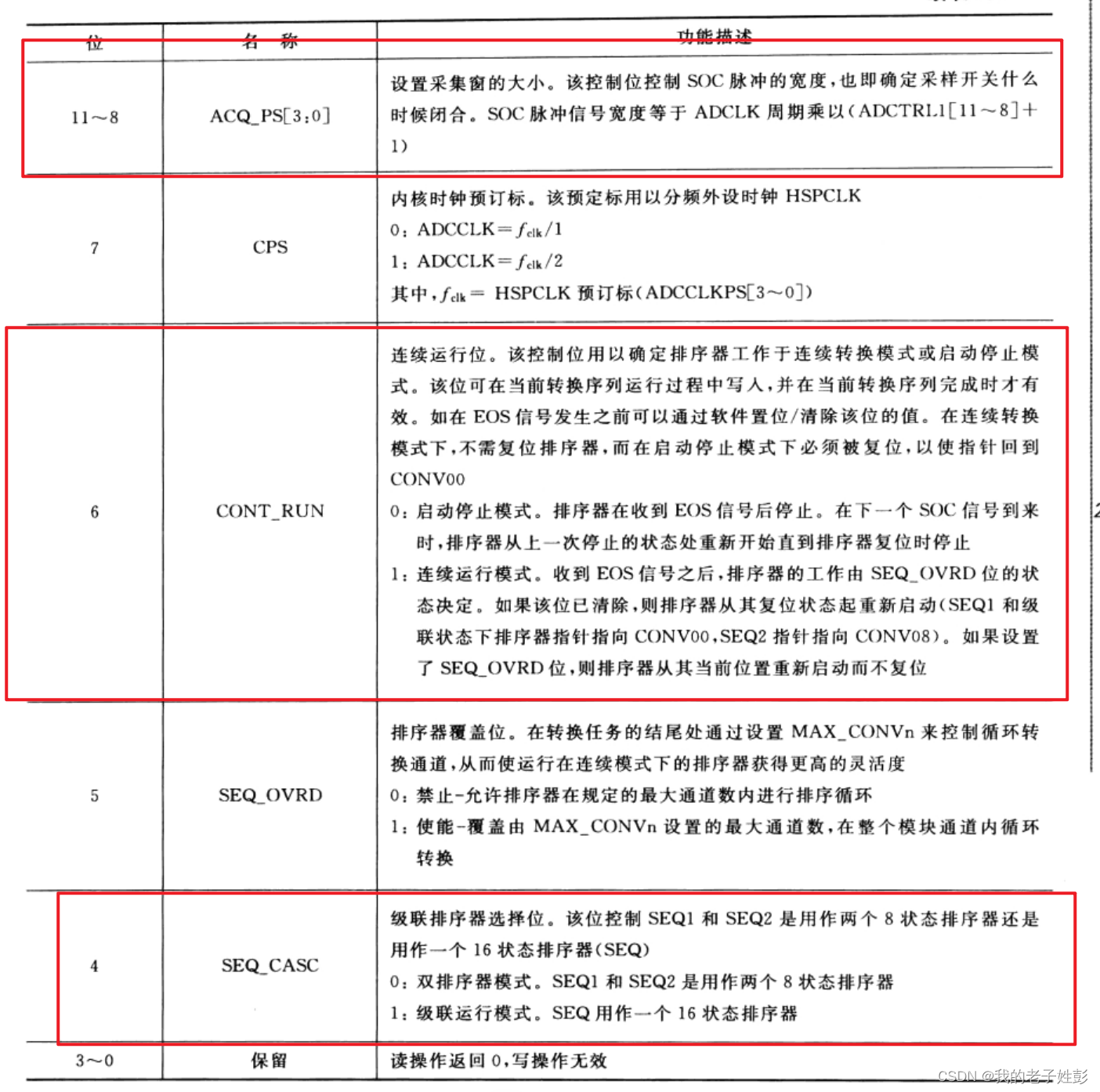

控制寄存器1

简单配置3个东西；

ACQ_PS:单位就是ADC时钟个数也就是     ADC保持、采样的时间

EOC是排序器工作结束，大概是运算结束吧；

cont_RUN, 0为运算结束后停止，而1就是连续模式

SEQ_CASC  0是双排序器模式 1是单排序器模式

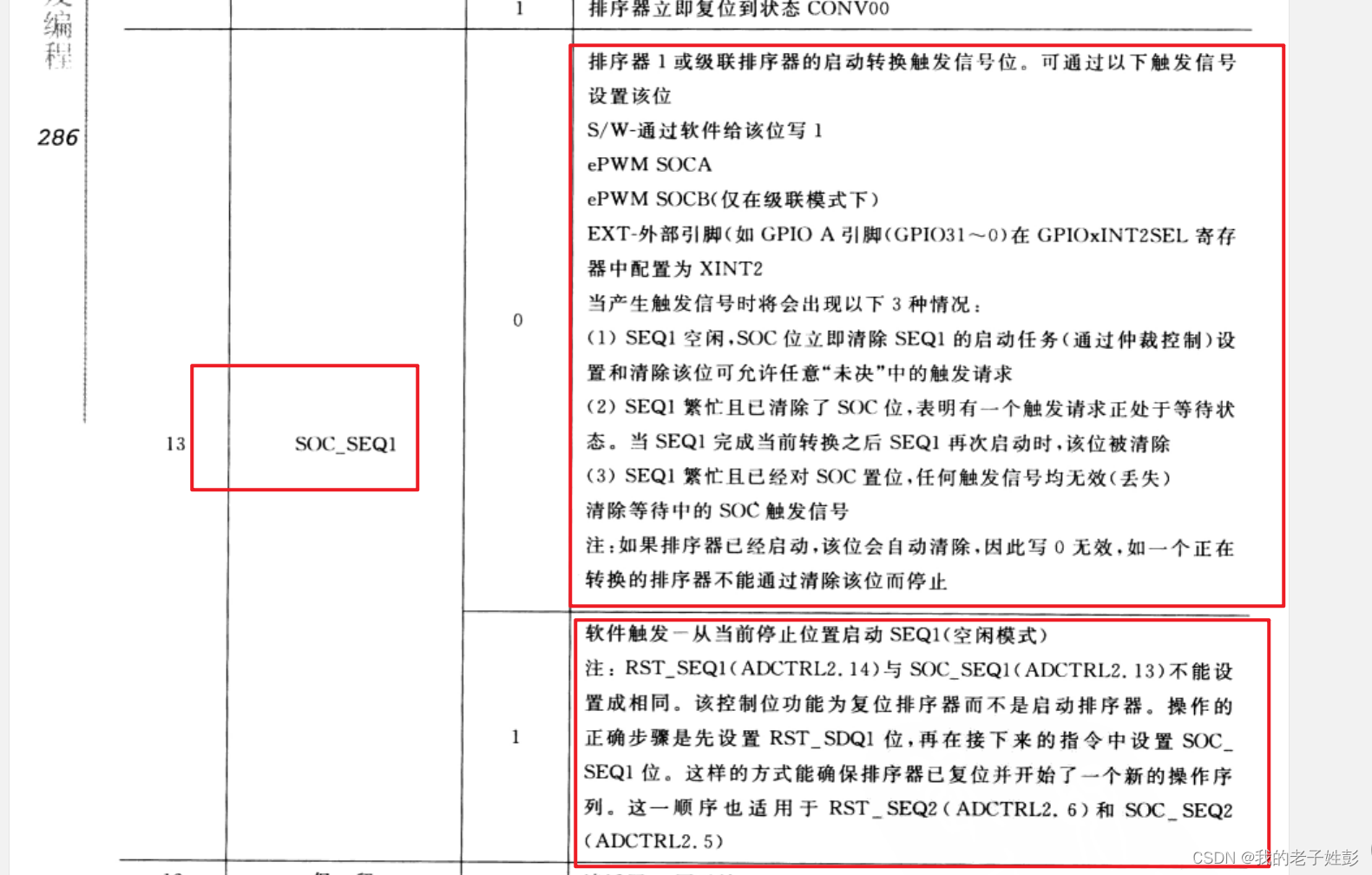

控制寄存器2

当前使用双排序， SOC_SEQ1排序器1      SOC触发源选择软件触发

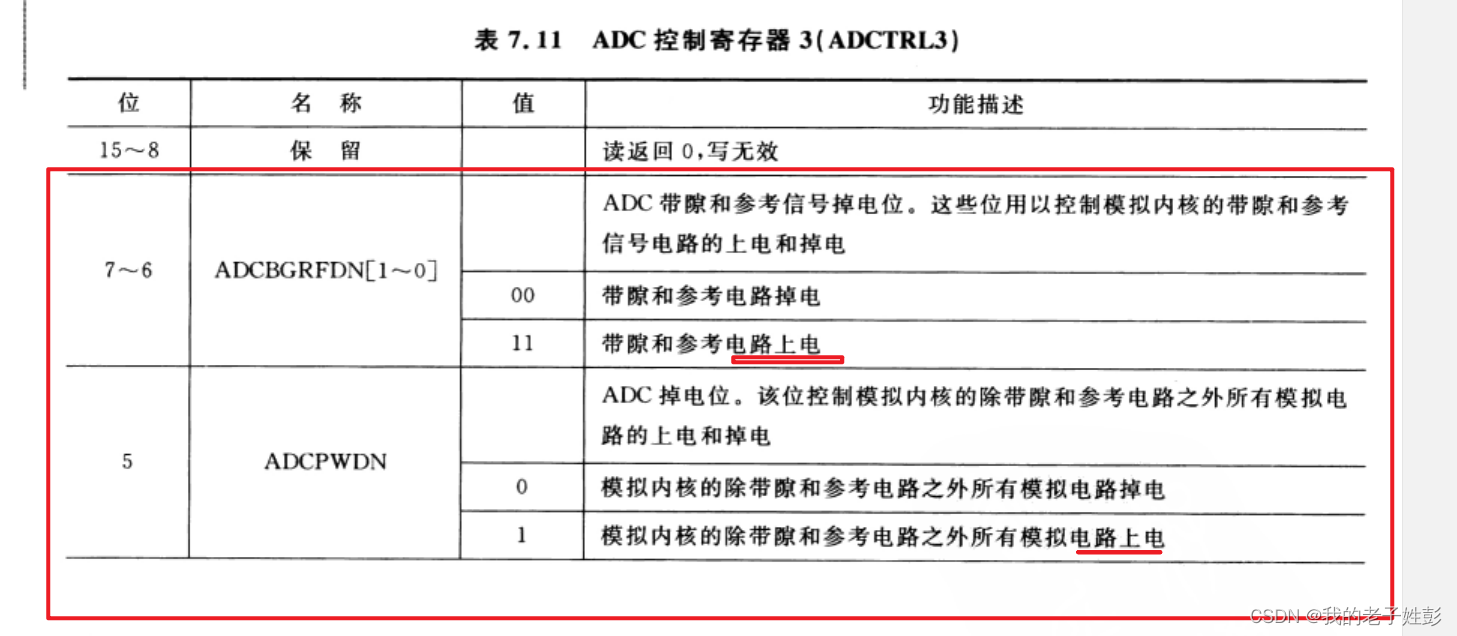

控制器3寄存器

5到7全部设置为1，选择参考电路之外全部上电。个人觉得就是参考电压吧；

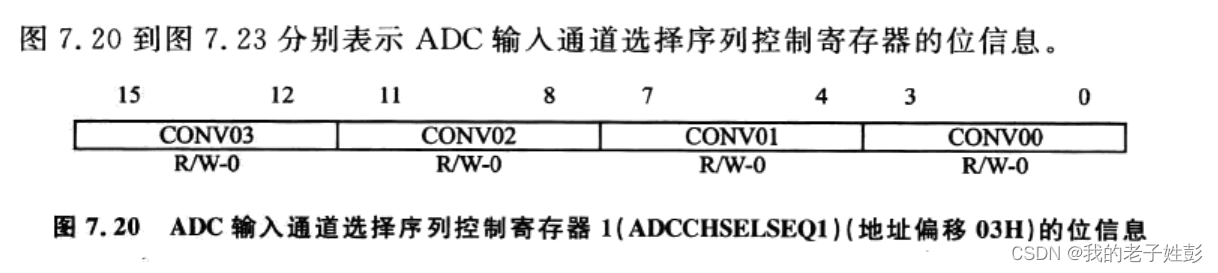

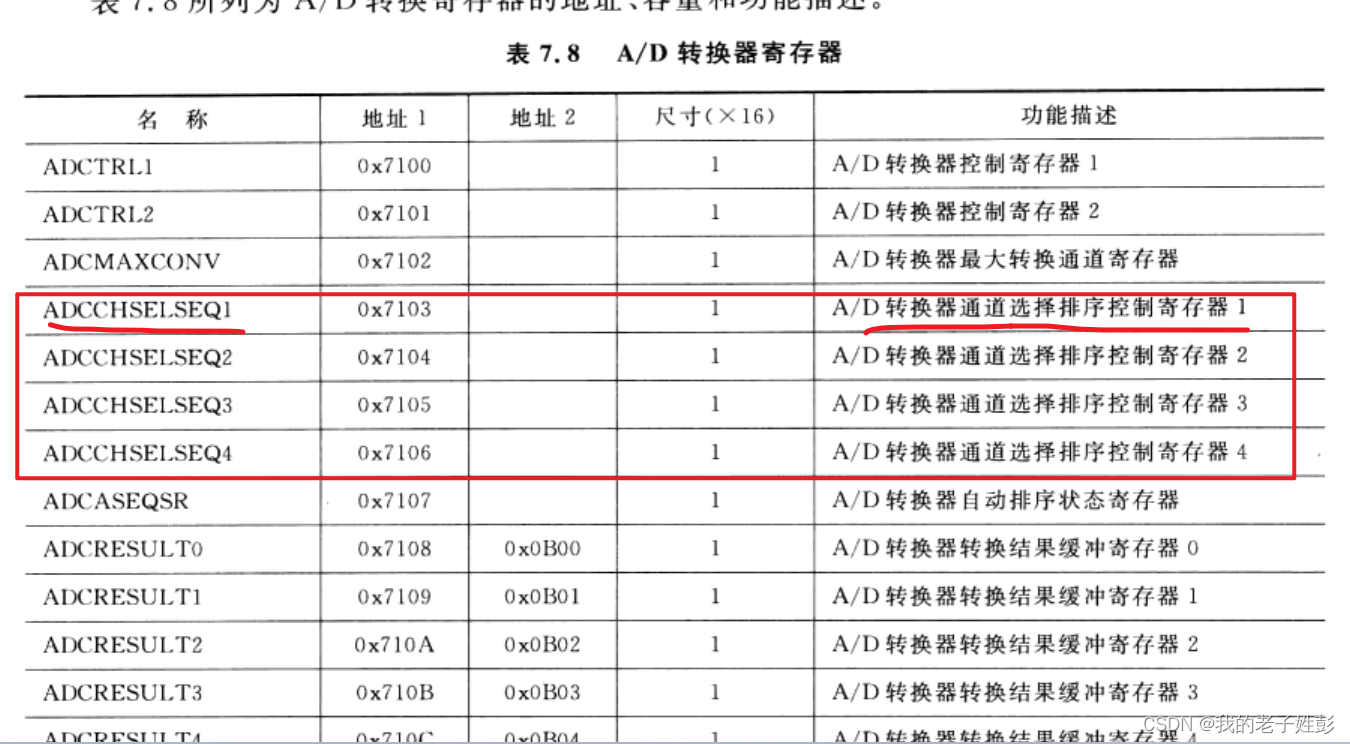

通道选择寄存器；

选择通道0

 一个寄存只有4个通道

最大转换通道寄存器

用的是SEQ1，所以使用这个7位的前3位去选择对应的SEQ1排序器的CONV最多的号数最多从0到7 ，0是1  7为8；

状态寄存器

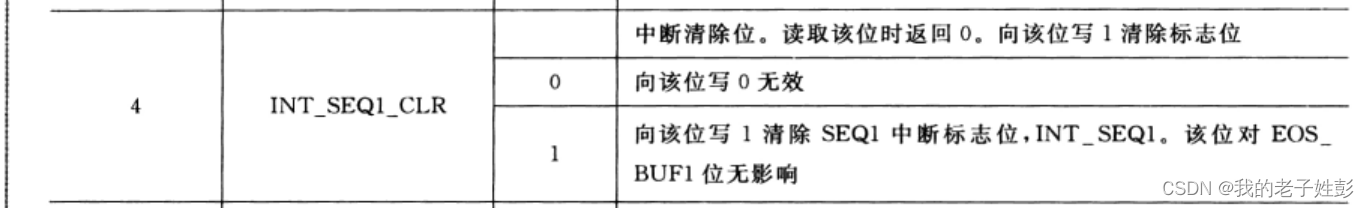

可以通过下面两个位；读取转换完成标记和清除标记（EOS估计是转换完成）

程序：

ADC.c

/*
 * adc.c
 *
 *  Created on: 2023年12月15日
 *      Author: My PC
 */

#include"adc.h"
void ADC1_init()
{
	EALLOW;
	SysCtrlRegs.PCLKCR0.bit.ADCENCLK = 1;

	SysCtrlRegs.HISPCP.all = 3;//150M/(3*2),时钟固定公式
	AdcRegs.ADCTRL1.bit.ACQ_PS = 0xf;//保持ADC时钟数
	AdcRegs.ADCTRL1.bit.SEQ_CASC = 1;//双排序器模式
	AdcRegs.ADCTRL1.bit.CONT_RUN = 1;//连续模式

	AdcRegs.ADCTRL3.all = 0x00E0;///选择除参考电路外 全部模拟电路上电
	AdcRegs.ADCTRL3.bit.ADCCLKPS = 1;//ADC核心时钟再分频 现在是/ 2
	AdcRegs.ADCCHSELSEQ1.bit.CONV00 = 0;//通道选择寄存器 0
	AdcRegs.ADCMAXCONV.bit.MAX_CONV1 = 0;//最大转换通道数为1

	EDIS;
	AdcRegs.ADCTRL2.all = 0x2000;//选择软件触发
 //   DELAY_US(5000);//等待一断时间不然直接有4095，或者把标记清除
    AdcRegs.ADCST.bit.INT_SEQ1_CLR = 1;//清楚标志


}


int read_adc1()
{

	if (AdcRegs.ADCST.bit.INT_SEQ1 == 1)//事件标志
	{
		AdcRegs.ADCST.bit.INT_SEQ1_CLR = 1;//清除事件标志
		return AdcRegs.ADCRESULT0 >> 4;//结果寄存器
	}
	return 0;

}

主函数

#include "led1.h"
#include "key.h"
#include "epwm.h"
#include "exti.h"
#include "time0.h"
#include "adc.h"
int main()
{
    float temp = 0;
    Uint16 adc_num;
    InitSysCtrl();

    InitPieCtrl();
    IER = 0x0000;
    IFR = 0x0000;
    InitPieVectTable();

    led_init();
    time0_init(2000);
    ADC1_init();
    while (1)
    {

       if(( adc_num=read_adc1())>100)

       {
           temp=adc_num/4096.0*3.0;

       }


    }

}
