西门子数控系统数据采集方案

---

功能及特点

支持西门子全系列数控系统，如840Dsl，828D，840D，810D，808D，802D等。

在如840Dsl等网口通讯的设备上，可达到数毫秒级别的数据通讯频率。在如840D等串口通讯的设备上，受串口通讯波特率的设置影响，一般可达数百毫秒级别的通讯频率。

可以同时读取数控系统NC及PLC的数据，分别用到对应的数据采集驱动。

对于采集变量的数量没有任何限制。

---

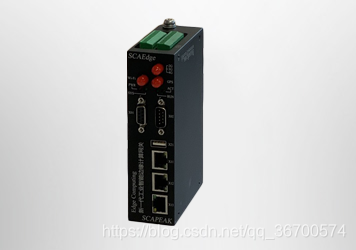

SCAEdge边缘计算网关

凌顶科技自主研发的边缘计算网关SCAEdge为制造业生产信息化系统提供了一个强大的应用开发平台，内置功能包括：数据层（生产数据点表配置和实时采集）、数据存储（分布式数据库存储）、物联网信息流管理、服务层（订阅/发布消息队列）。

凌顶在不断推出更强大的应用，使得SCAEdge成为一个完全开放的开发应用平台。

---

MDC.OPCUA.SERVER

MDC OPCUA服务器是SCAEdge网关内置的软件，用于实现设备数据采集（设备变量地址值读写）。

网关内置的OPCUA服务器是一个高性能OPCUA服务器，支持众多PLC和CNC设备的数据采集，并且采用多线程技术可同时服务于数十台设备和整条产线的数据采集。

OPCUA服务器内部的大部分通讯驱动经过精心设计和优化，实现了多变量智能分析合并采样和高速并发数据吞吐，目的是减少通讯次数、提高通讯效率。

如在西门子SIMATIC-S7系列PLC和SINUMERIK系列CNC的以太网接口上能达到2~6毫秒的稳定高速数据采集。

---

连接方式

1.网口设备连接

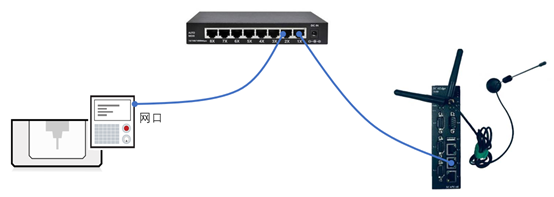

如840Dsl、828D的网口通讯设备，只需要将设备和Edge模块连接到同一个局域网内，即可实现数据通讯。

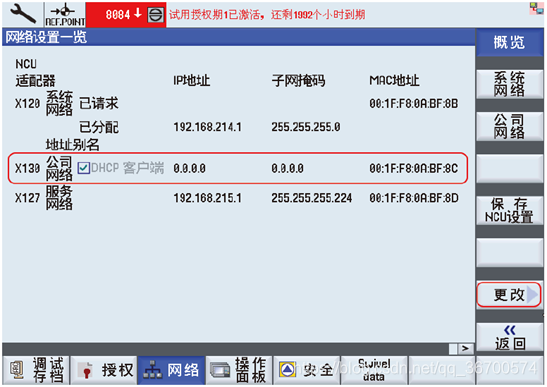

修改设备IP地址，通常使用“公司网络”来连接工厂局域网。通常网口设备的网络设置在“菜单/调试/扩展键/网络”目录下。

将设备和SCAEdge模块连接至同一局域网内，确保Edge和设备网络通讯正常。配置SCAEdge模块进行数据采集。

2.串口设备连接

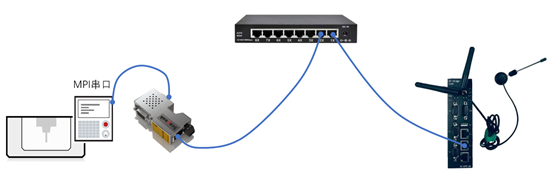

如840D、810D的串口通讯设备，需要用到SCANET6-NCU工业以太网通讯处理模块，将设备的串口转换为网口，再将SCANET和Edge连接到同一个局域网内，即可实现通讯。

安装SCANET模块到机床的MPI通讯接口。注意安装时候需要设备整体断电进行操作。

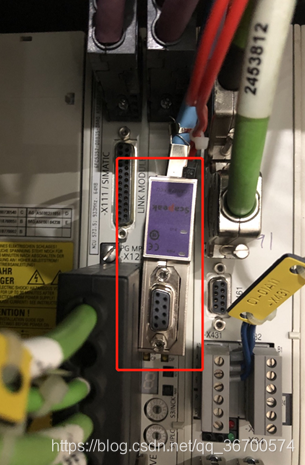

一般设备NCU模块上都会标有MPI接口标志，将SCANET 的S7总线接口接到MPI接口上。

若设备MPI接口已经被占用，可将原先的通讯线拔下，按上述方法先安装SCANET模块，再将原来的通讯先接到SCANET的扩展总线接口上。

按照上述网络架构，将SCANET和Edge模块连接至同一个局域网内。

确认模块安全安装，接线正确，设备重新上电。等待机床正常启动结束，查看SCANET上的BUS等（绿灯）是否常量，常量表示该接口可用。如果BUS灯闪烁，需要寻找其他MPI接口或PROFIBUS接口。

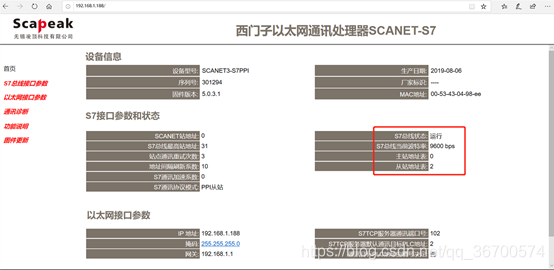

配置SCANET模块的通讯参数。

确保SCAEdge和SCANET网络通讯正常，配置SCAEdge进行数据采集。

---

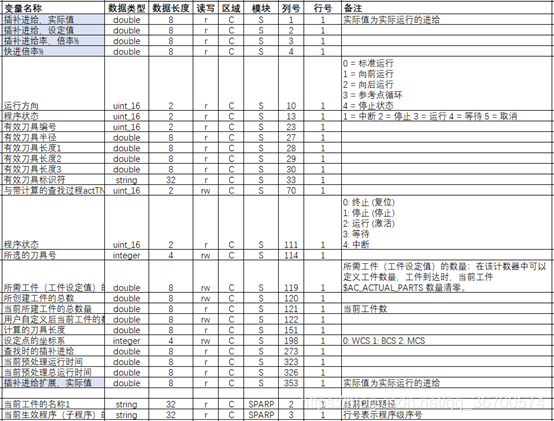

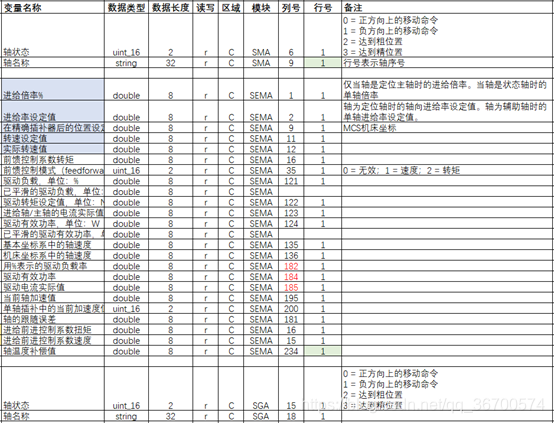

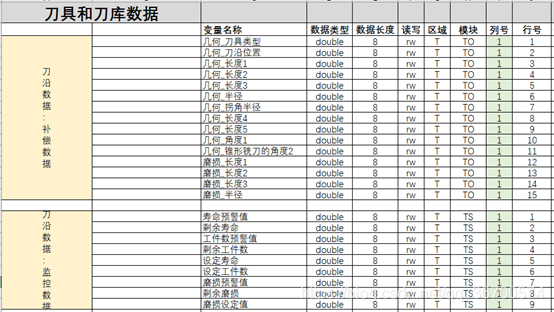

常用采集变量

SCAEdge能够采集的部分变量类型如下。通常系统内部定义的变量都能够进行采集。
