GD32HAL库开发问题

1can初始化进入error handle

HAL库的HAL_CAN_Init中，hcan->Instance->MSR寄存器无法清零，STM32先清零，再退出睡眠模式，而GD32需要先退出才能清零

    while ((hcan->Instance->MSR & CAN_MSR_INAK) == 0U) {
        if ((HAL_GetTick() - tickstart) > CAN_TIMEOUT_VALUE) {
            /* Update error code */
            hcan->ErrorCode |= HAL_CAN_ERROR_TIMEOUT;

            /* Change CAN state */
            hcan->State = HAL_CAN_STATE_ERROR;

            return HAL_ERROR;
        }

再其前面加上退出睡眠语句即可

    #if defined(GD32F407xx)
        CLEAR_BIT(hcan->Instance->MCR, CAN_MCR_SLEEP);
    #endif

    /* Wait initialisation acknowledge */
    while ((hcan->Instance->MSR & CAN_MSR_INAK) == 0U) {
        if ((HAL_GetTick() - tickstart) > CAN_TIMEOUT_VALUE) {
            /* Update error code */
            hcan->ErrorCode |= HAL_CAN_ERROR_TIMEOUT;

            /* Change CAN state */
            hcan->State = HAL_CAN_STATE_ERROR;

            return HAL_ERROR;
        }
    }

2发送邮箱不能按照填写顺序发送

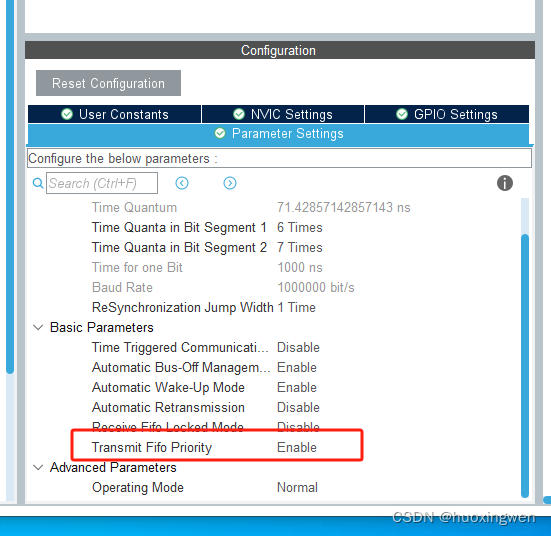

配置了发送邮箱按照填写邮箱的先后顺序发送，ST可以按照顺序发送，而GD不行

在这里插入图片描述
查看HAL_CAN_AddTxMessage里面，发现transmitmailbox = (tsr & CAN_TSR_CODE) >> CAN_TSR_CODE_Pos获取的GD32空闲的邮箱不对

            /* Select an empty transmit mailbox */
            transmitmailbox = (tsr & CAN_TSR_CODE) >> CAN_TSR_CODE_Pos;

            /* Check transmit mailbox value */
            if (transmitmailbox > 2U) {
                /* Update error code */
                hcan->ErrorCode |= HAL_CAN_ERROR_INTERNAL;

                return HAL_ERROR;
            }

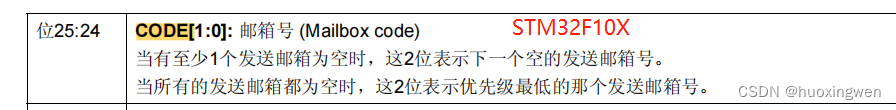

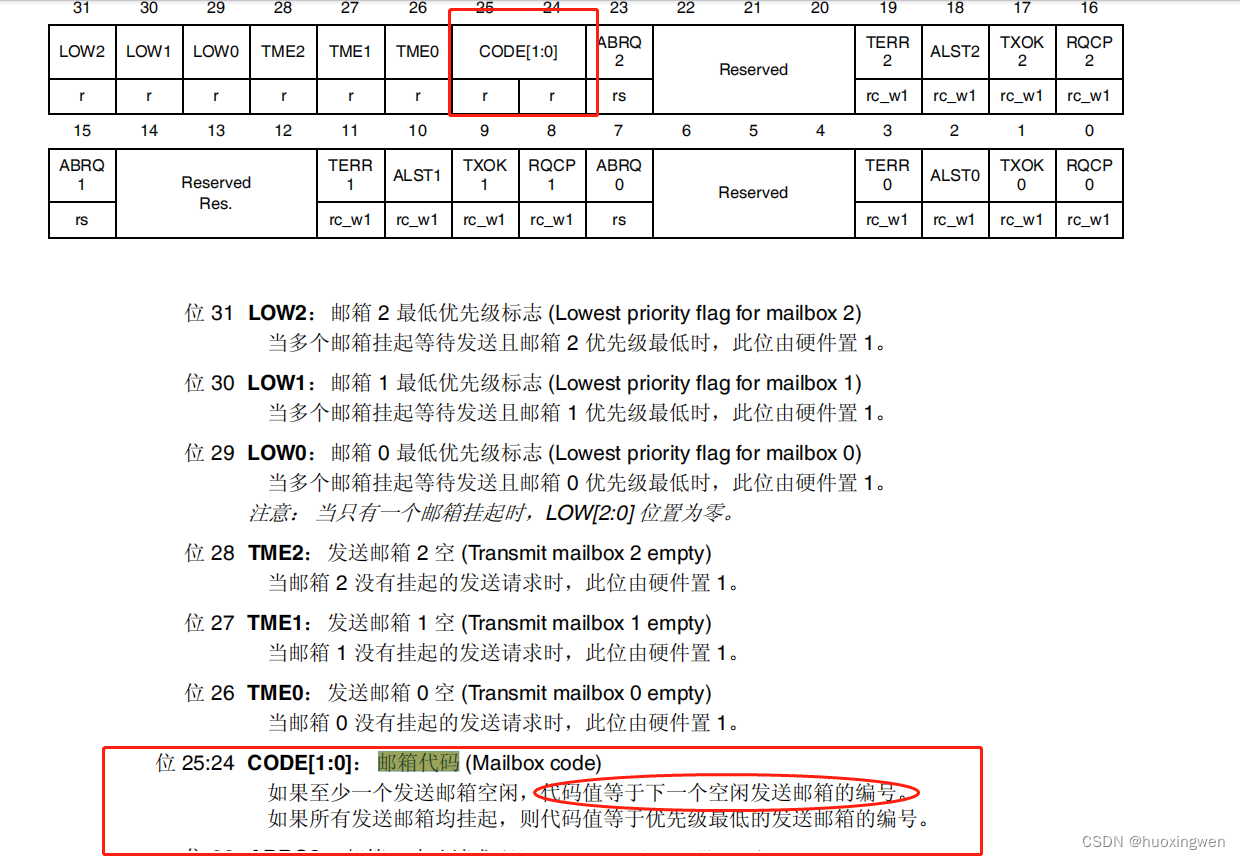

对比文档发现，CAN_TSR_CODE的寄存器ST和GD定义不一样，ST表示的是空闲邮箱，而GD表示下一个发送邮箱
在这里插入图片描述

通过TMEx获取空闲邮箱后正常

        if (((tsr & CAN_TSR_TME0) != 0U) || ((tsr & CAN_TSR_TME1) != 0U) || ((tsr & CAN_TSR_TME2) != 0U)) {
            /* Select an empty transmit mailbox */
            transmitmailbox = (tsr & CAN_TSR_CODE) >> CAN_TSR_CODE_Pos;

        #if defined(GD32F407xx)
            if (CAN_TSR_TME0 == (tsr & CAN_TSR_TME0)) {
                transmitmailbox = 0;
            } else if (CAN_TSR_TME1 == (tsr & CAN_TSR_TME1)) {
                transmitmailbox = 1;
            } else if (CAN_TSR_TME2 == (tsr & CAN_TSR_TME2)) {
                transmitmailbox = 2;
            } else {
                transmitmailbox = 3;
            }
        #endif

            /* Check transmit mailbox value */
            if (transmitmailbox > 2U) {
                /* Update error code */
                hcan->ErrorCode |= HAL_CAN_ERROR_INTERNAL;

                return HAL_ERROR;
            }

在GD32F10X上也存在同样问题，同样需要进行修改。
在这里插入图片描述

3 GD32修改代码被stm32cudemx覆盖问题

在上面中，对GD32不一样的地方加入了GD32F407xx预处理命令，在KEIL或stm32cubeid中定义该宏就可以编译可以加入GD32代码，但是每次重新生成代码都会被覆盖。在库文件里面修改改文件后，cubemx生成文件时从库复制过来就是修改后的文件。
对应的库文件路径在C:\Users\用户名\STM32Cube\Repository\STM32Cube_FW_F4_V1.27.1\Drivers\STM32F4xx_HAL_Driver\Src\stm32f4xx_hal_can.c
