市电掉电检测

掉电检测和保护电路就是对系统电压进行监测,当系统电压值下降到低压警戒值时,电路会发现并做出反应,发出一个警告信号,处理器接收到警告信号之后马上进行数据保存等操作,防止系统数据丢失。
1.思路
市电是220V的交流电,不能大容量的电解电容(400v)和法拉电容(5v)充电,首先用全桥电路把交流电转换成直流电;用二极管隔断检测电路的输入端和输出端,能够立刻检测到掉电;使用单片机的IO引脚来检测掉电信号,引脚最大输入一般为5v或者3.3v,使用光耦来作为检测电路是最佳选择,电路是隔离的,对于单片机是安全的。
2.设计电路
2.1交流变直流电路设计
前级电路参考https://blog.csdn.net/qq_36753518/article/details/98471428
在前级电路后面加一个整流即可
在这里插入图片描述

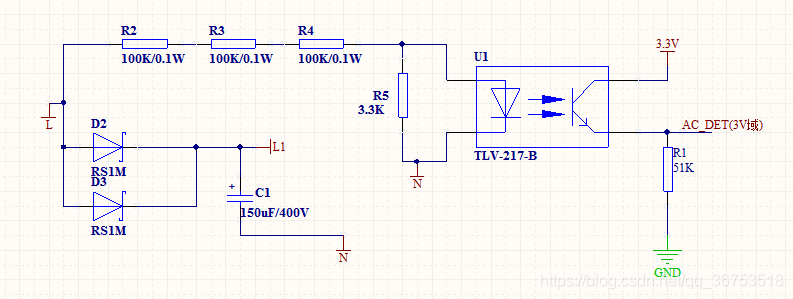

2.2 掉电电路设计
在这里插入图片描述
L接的是整流器出来的+极,N接的是整流器出来的-极,L1接的是变压模块;
光耦输入端的电压不能太高,所以使用电阻分压;
D2/D3是使市电掉电后,电容的电荷不会流到光耦接入端,能立刻检测到掉电;
电容可以根据实际情况选择合适的容量或者并联多个;
3.法拉电容与电解电容对比
3.1法拉电容
缺点:使用的电压最高为5.5V,内阻比较大,可供使用的电量比较少
优点:前级不需要整流电路(如果直接使用AC-DC模块)
3.2电解电容
缺点:需要在前级加个整流桥,不接负载的时候,蓄电比较危险
优点:电容的大部分电荷都可以被使用
