问题说明
车辆在经过钢轨焊缝处时,由于车辆-钢轨间的位移突变,会使得车辆系统产生较大的振动。

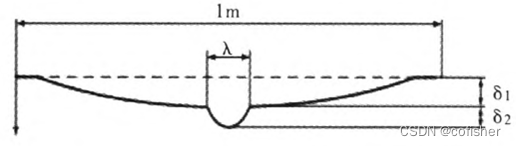

轨间焊缝模型
本文选用较为典型的焊缝区低凹短波不平顺,采用在长1m的余弦波上叠加一短波不平顺波进行描述,其函数表达式为
y
(
t
)
=
{
1
2
δ
1
(
1
−
c
o
s
2
π
v
t
)
0
≤
t
≤
1
−
λ
2
v
,
1
+
λ
2
v
<
t
≤
1
v
1
2
δ
1
[
1
−
c
o
s
(
π
−
π
λ
)
]
+
1
2
δ
2
[
1
cos
(
2
π
v
t
λ
−
π
−
π
λ
λ
)
]
1
−
λ
2
v
<
t
≤
1
+
λ
2
v
y(t)= \begin{cases} \frac{1}{2}\delta_1 (1-cos2\pi vt)& 0 \le t \le \frac{1-\lambda}{2v}, \frac{1+\lambda}{2v}<t\le \frac{1}{v}\\ \frac{1}{2}\delta_1 [1-cos(\pi-\pi \lambda)]+\frac{1}{2}\delta_2[1\cos(\frac{2\pi vt}{\lambda}-\frac{\pi-\pi \lambda}{\lambda})]& \frac{1-\lambda}{2v}<t\le \frac{1+\lambda}{2v} \end{cases}
y(t)={21δ1(1−cos2πvt)21δ1[1−cos(π−πλ)]+21δ2[1cos(λ2πvt−λπ−πλ)]0≤t≤2v1−λ,2v1+λ<t≤v12v1−λ<t≤2v1+λ
其中,
δ
1
\delta_1
δ1和
δ
2
\delta_2
δ2分别为长波和短波的波幅,分别取0.5和0.1mm;
v
v
v为行车速度;
λ
\lambda
λ为短波波长,取0.1m;
t
t
t为时间。
Matlab代码说明
根据科学出版社出版的《车辆-轨道耦合动力学 (第四版)》建立完常规的轨道不平顺谱后,只需在其中添加以下语句即可。
delta1 = 1e-2; delta2 = 0.2e-2;
lambda = 0.1;
duration = v;
Num_seam = floor(Dis/duration);
t_list = 0.0001: 0.0001: 1/v;
for i = 1: length(t_list)
t = t_list(i);
if 0<=t && t<=(1-lambda)/2/v
Seam(i) = theta1*(1-cos(2*pi*v*t))/2;
elseif (1+lambda)/2/v<t && t<=1/v
Seam(i) = delta1*(1-cos(2*pi*v*t))/2;
else
Seam(i) = delta1*(1-cos(pi-pi*lambda))/2+delta2*(1-cos(2*pi*v*t/lambda-(pi-pi*lambda)/lambda))/2;
end
end
Num_nonseam = floor(length(tt)/Num_seam)-length(Seam);
Seam_all = repmat([zeros(1,Num_nonseam), Seam], 1, Num_seam);
if length(Seam_all) < length(tt)
Seam_all = [Seam_all, zeros(1,length(tt)-length(Seam_all))];
end
Zr = GandR51+Seam_all;
参考资料
1、采用新型钢轨焊缝保护装置后钢轨焊缝处的轮轨动力学特性
2、车辆-轨道耦合动力学(第四版)
3、焊缝不平顺对车辆-无砟轨道-路基系统振动特性的影响
