5GNR无线覆盖优化

一、5G覆盖关键指标

5G中覆盖关键指标和LTE一样，主要是RSRP和SINR，但5G中RSRP/SINR的种类和LTE不同。LTE中的CRS功能被分离为SSB和CSI-RS两种测量量。SS-RSRP/SINR体现广播信道的覆盖与可接入能力，CSI RSRP/SINR体现业务信道的能力。

SS RSRP	CSI RSRP	SS SINR	CSI SINR	PDSCH RSRP	PDSCH SINR
空闲态（广播）	连接态	空闲态（建议小区间SSB对齐）	连接态	业务态	业务态
表征广播信道的电平强度，影响接入、切换性能	近似表征业务信道的电平强度，影响用户的体验速率	体现小区间SSB的碰撞情况	测量CQI、Rank	业务信道的RSRP，终端侧不上报	最终数据解调的SINR，可以体现负载与干扰信息

• SS-RSRP（SS reference signal received power，同步参考信号接收功率），协议中定义为在SSB测量配置周期内，小区下行承载辅同步信号（secondary synchronization signals）的RE上功率的线性平均值，UE的测量状态包括RRC_IDLE态、RRC_INACTIVE态和RRC_CONNECTED态。
• SS-SINR（SS signal-to-noise and interference ratio）：服务小区SS信号的信干噪比定义为主服务小区承载辅同步信号的RE的功率，除以在相同频率带宽内的噪声和干扰功率。
• SS RSRP和SINR：在同步信道上测量，受网络规划（拓扑，RF参数）以及波束扫描的影响，能够表征小区的覆盖能力。
• SS-RSRQ（SS reference signal received quality，SS参考信号接收质量）
• CSI-RSRP（CSI reference signal received power，CSI参考信号接收功率）：协议中定义在不同天线端口下配置的CSI测量频率带宽上的RE的CSI参考信号的功率线性平均值，UE的测量状态是RRC_CONNECTED态。
• CSI-SINR（CSI signal-to-noise and interference ratio）：协议中CSI信干噪比定义为在携带CSI RS信号的RE上的CSI接收信号功率，除以对应带宽上的干扰噪声功率。
• CSI-RSRP和SINR：为用户级，受用户分布，小区负载等影响，表征网络对用户的服务能力。
• CSI-RSRP（CSI reference signal received quality，CSI参考信号接收质量）

二、覆盖优化目标

• 优化信号覆盖，保证目标区域的RSRP/SINR满足建网的覆盖标准。
• 解决路测过程中发现的RF问题：如弱覆盖、越区覆盖、乒乓切换、切换带不合理、干扰问题等。
• 结合吞吐率情况，优化覆盖区域和切换带。

针对不同的目标场景，覆盖优化的建议标准有所不同：

场景	影响指标	建议标准
驻留/接入	SS-RSRP	驻留S准则：SS RSRP > -128dBm 网络优化经验值：室外 -100.5dBm(室内外穿损+干扰余量+人体损耗)
切换		目前系统内支持同频切换，A3为相对门限，对于切换接入，SS RSRP >- 105dBm
PBCH解调	SS-SINR	SS-SINR ≥- 6dB
PSS/SSS解调		SS-SINR＞-6dB
平均1Gbps精品路线(4T8R)	CSI-RSRP	无邻区用户干扰，平均CSI-RSRP ≥ -77dBm（经验值）
CPE平均400Mbps(2T4R)		无邻区用户干扰，平均CSI-RSRP ≥ -80dBm（经验值）

覆盖优化总体目标：

• 减少乒乓切换，保障SSB覆盖合理性，减少邻区干扰，优化SS-SINR，保障用户接入。
• 对于速率来讲，并非覆盖优化到标准就一定能达成，还有和环境强相关的Rank。

三、覆盖问题分析流程

3.1  SS-RSRP覆盖率低

1.基站设备是否故障

2.SSB场景化波束规划是否合理

3.功率参数配置是否合理

4.切换相关参数配置是否合理

5.站点高度是否合理

6.AAU方位角/下倾角是否合理

7.站点密度是否稀疏

3.2  CSI-RSRP覆盖率低

1.基站设备是否故障

2.功率参数配置是否合理

3.切换相关参数配置是否合理

4.站点高度是否合理

5.AAU方位角/下倾角是否合理

6.站点密度是否稀疏

四、覆盖问题优化原则

1. 先优化SS RSRP/CSI-RSRP，后优化SS SINR/CSI SINR。
2. 先优化越区覆盖，再优化重叠覆盖。
3. 优化切换带、控制重叠覆盖，保障SS RSRP/CSI-RSRP的同时优化乒乓切换
4. 优先调整软参，其次才是硬调或站点拓扑调整

五、基础数据采集

NR覆盖优化的初始阶段是获取基础数据，包括：

• 规划参数，包括PCI、PRACH、邻区等
• 基础工程参数
  • 站址分布，基站经纬度等
  • AAU通道数、挂高、方位角、下倾角
• 小区规划覆盖距离
• 电子地图、覆盖场景分类等
• 小区配置参数：主要是接入、重选、切换、功率配置相关参数
• 小区性能统计

六、常见覆盖问题分析

6.1弱覆盖的处理

覆盖区域RSRP小于网络设计值，空口质量差，显著影响网络接通率、掉话率、小区吞吐率

发现弱覆盖，通常需要排查如下因素：

• 设备故障、工程质量
• 建筑物遮挡
• TRP发射功率配置低
• 网络结构

弱覆盖的优化手段通常有：

• 调整天线或AAU方向角和下倾角
• 增加天线或AAU挂高
• 调整基站发射功率
• 新增站点或者室内覆盖系统

6.2越区覆盖

越区覆盖一般是指某些小区的覆盖区域超过规划的范围，在其他基站的覆盖区域内形成不连续的主导区域。

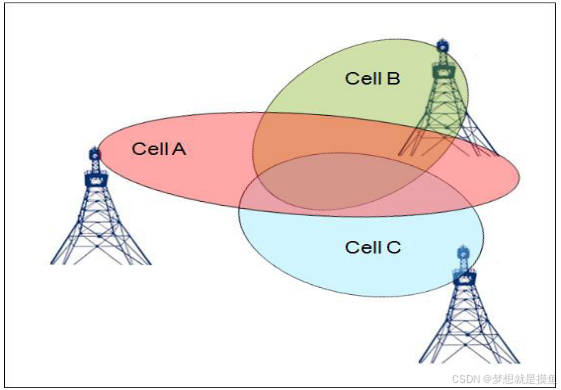

如下图所示，Cell A为越区覆盖小区

常见原因分析

• 天馈因素：天线（或AAU）挂高太高、方位角、下倾角设置不合理，或者基站发射功率太大
• 站址因素：由于“波导效应”使信号沿着街道传播很远
• 无线环境因素：大片水域反射等场景

对网络的影响

• 业务感知：越区覆盖容易引起乒乓切换或带来干扰，业务感知差，且容易掉话
• 网络指标：掉话率高、切换成功率低、速率低等

解决措施

• 如果站高明显过高，则降低天线高度
• 适当调整方位角，避免扇区天线的主瓣方向正对道路传播，使天线主瓣方向与道路方向稍微形成斜交
• 如果方位角基本合理，则考虑调整下倾角。下倾角的调整包括电子下倾和机械下倾两种，优先调整电子下倾角，其次调整机械下倾角
• 在不影响小区业务性能的前提下，降低小区发射功率

以上措施若不奏效，则根据实际测试情况，配置邻区关系，保证切换正常，保持业务连接

6.3重叠覆盖

重叠覆盖问题主要体现为多个小区存在深度交叠，RSRP较强，但是SINR较差，或者多个小区之间乒乓切换导致用户感知差。可以通过以下两个条件来判断是否存在重叠覆盖问题：

• 绝对RSRP门限：重叠区域内RSRP＞该门限的小区数 ≥ 3个
• 相对RSRP门限：与最强小区RSRP差值在一定门限（一般3dB）内的小区个数在3个或3个以上

重叠覆盖产生原因主要是城区内站点分布比较密集，信号覆盖较强，基站各个天线的方位角和下倾角设置不合理，造成多小区重叠覆盖。

对网络的影响

• 业务感知：同频小区之间造成强干扰，导致业务质量差；发生频繁切换，容易掉话
• 网络指标：接通率较低、掉话率较高、切换次数很多、切换成功率较低

重叠覆盖多发区域

• 密集城区的十字路口、高架路、高楼的高层、水域周围等

解决措施

重叠覆盖问题主要是解决好切换区域的各个小区覆盖电平强度关系，常见的优化方法如下：

• 识别问题区域多个覆盖小区的主从关系，确定主服务小区
• 通过调整波束、下倾、方位角、功率等手段加强主服小区的覆盖
• 通过类似手段减小非主服小区在问题路段的覆盖，减小干扰
