LabView_使用 Vision Acquisition 采集工业相机图像

LavView版本2019

先检查是否安装了VAS(视觉采集)组件

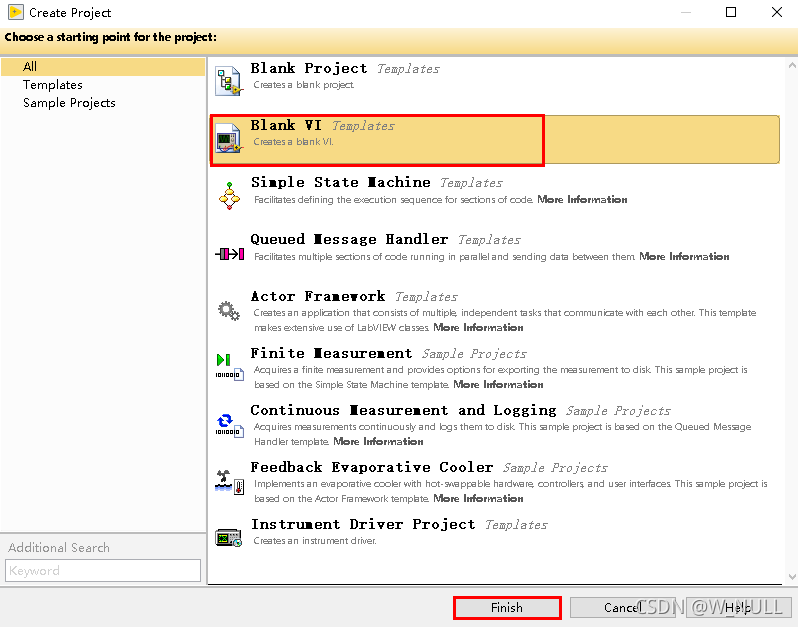

 创建一个空VI项目

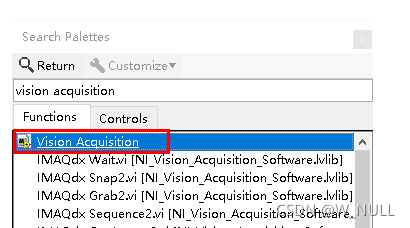

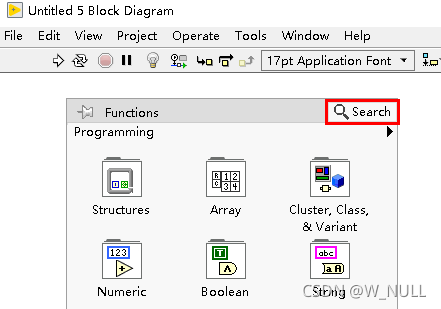

 在空白处右键，弹出的"Functions"窗口中点击"Search"搜索

双击搜索到的vision acquisition组件

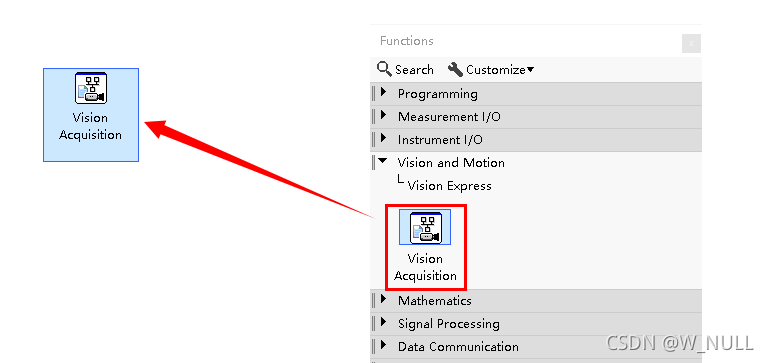

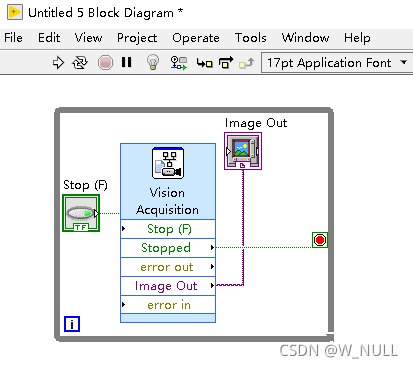

 将组件拖入窗口

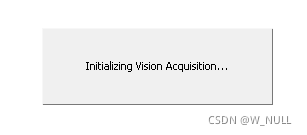

 组件会自动加载配置窗口

 选择相机，右侧可以预览图像

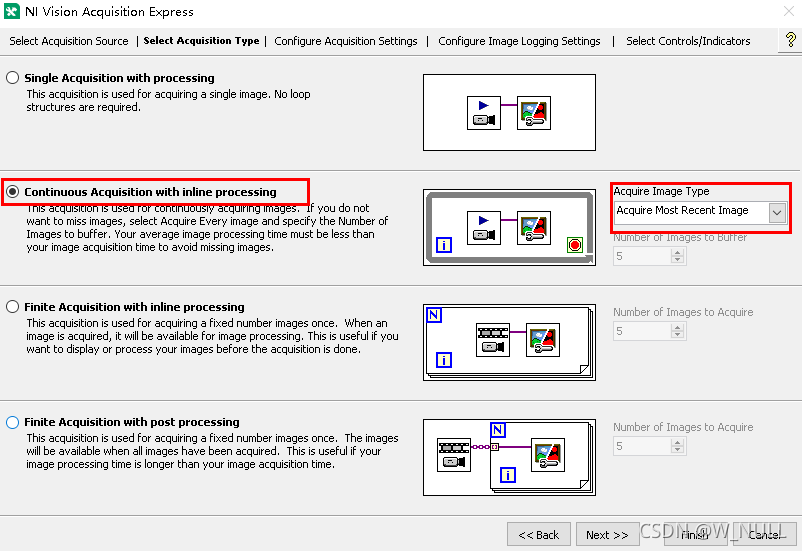

 在 Select Acquisition Type 对话框中选择 Continuous Acquisition with inline processing（连续采集）类型，在 Acquire Image Type 中选择 Acquire Most Recent Image

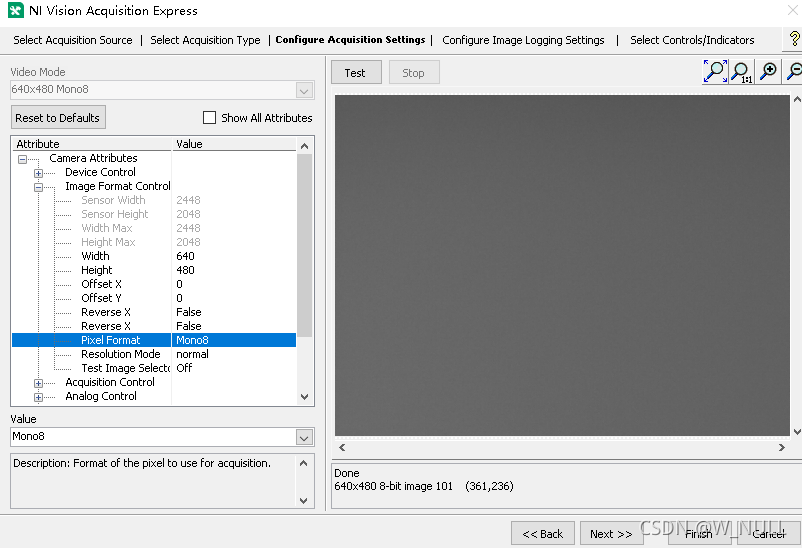

 在参数设置对话框中，“Test”表示开始预览图像，“Stop”表示停止预览图像；“Video Mode”的下拉框中列出了设备支持的分辨率模式，可在此处选择所需要的分辨率；“Reset to Defaults”可以用于恢复设备默认设置；如果勾选“Show All Attributes”可以显示所有的参数，否则只显示设备参数；在“Camera Attributes”树型列表中展开 Gamma 如下图，图中 Value 会根据选择的参数类型进行显示，例如，类型选择 Gamma Mode 时，Value 对应的是下拉框，类型选择 Gamma Value 时，Value 对应的是滑块，可通过调节 Value 滑块来设置参数

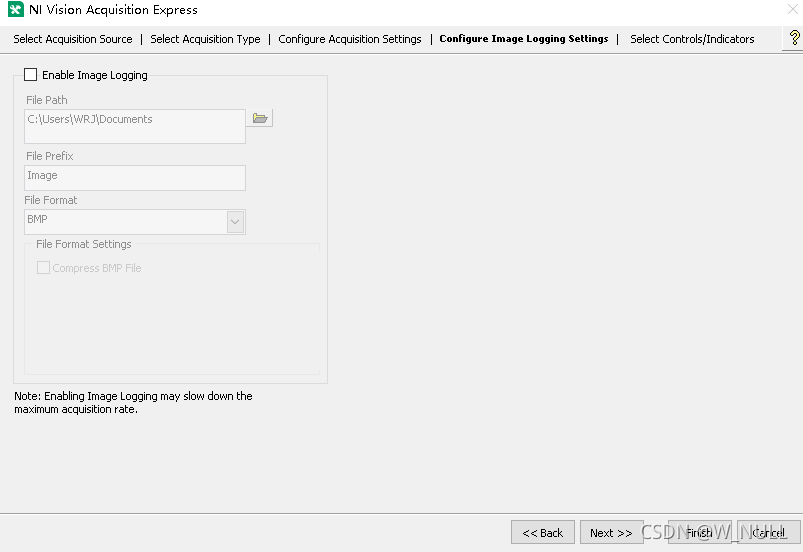

 然后进入 Configure Image Logging Settings（采集图像文件保存设置）如下图，勾选 Enable Image Logging 保存采集的每一帧图像，否则不保存文件

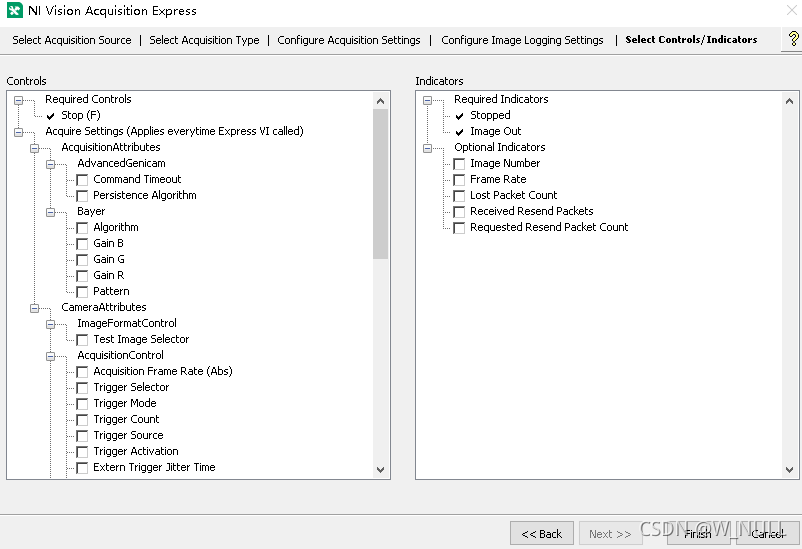

进入 Select Controls/Indicators（选择控制/指标）对话框，勾选对应的 Checkbox 可以在程序
运行过程中设置参数，没勾选的不能设置参数

 最后点击Finish完成

在菜单栏选择跳转到显示控件界面

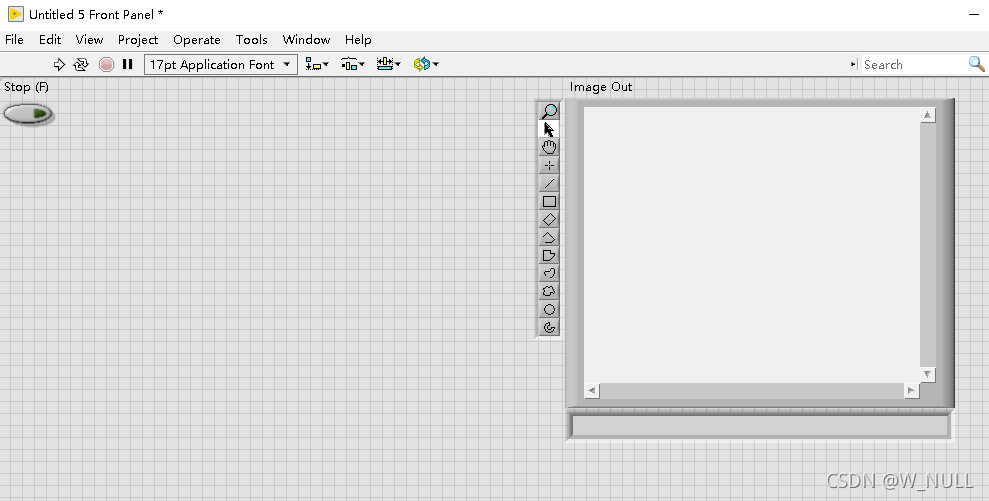

 图像显示界面

 点击运行按钮执行程序

 没装镜头，反正能出图就行
