surfer等值线图及其白化

grd文件的制作

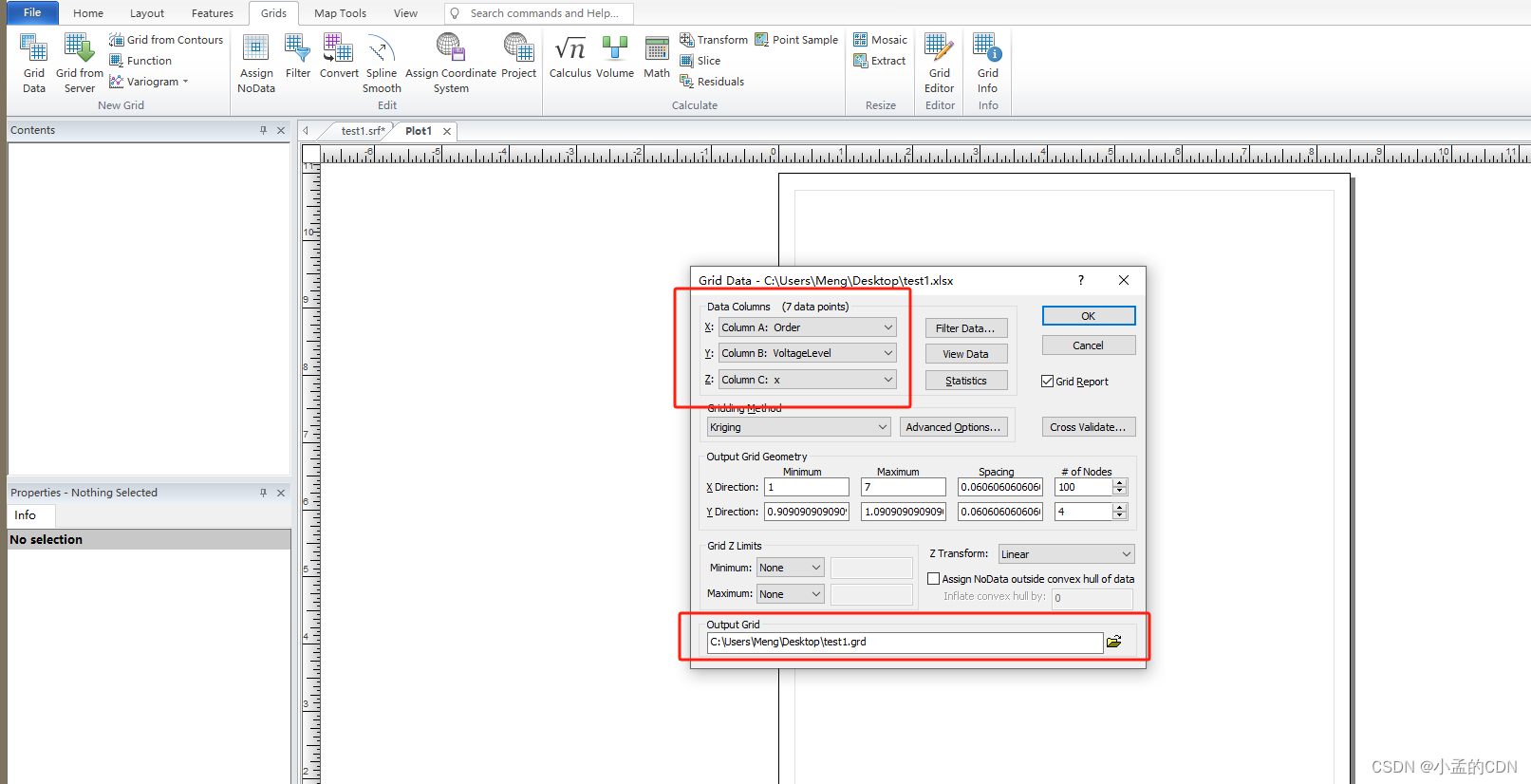

单击格网，选择x,y,z的数据，选择克里金插值方法，让后确定，保存grd文件

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

白化的边界文件的制作

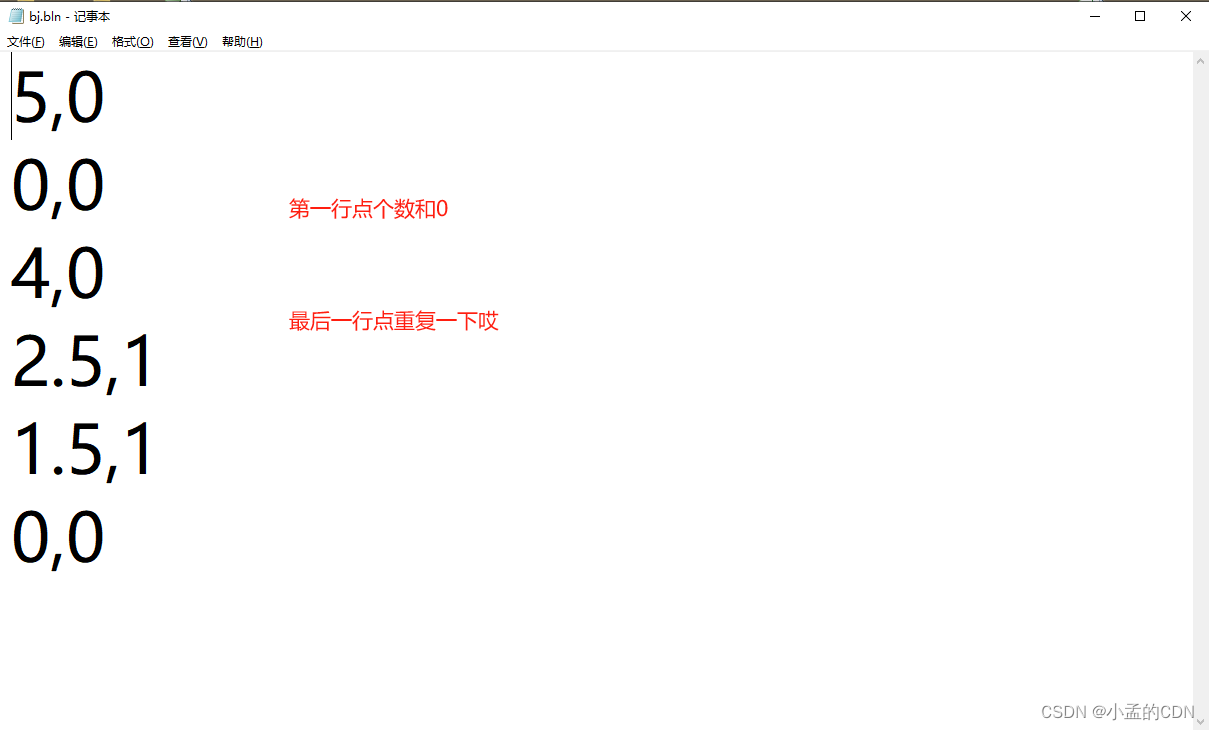

surfer新建表，添加x,y坐标
然后另存为bln文件
注意第一行是点的个数和0
最后一行重复第一个点
在这里插入图片描述

白化

单击网格菜单，选择白化，
选择最初的grd文件，选择边界bln文件，执行，保存白化后的grd文件，

绘图

新建绘图，等值线图，打开grd文件，

选择基面图ÿ
