workbench谐响应

定义材料

打开Engineering Data定义材料，在分析时不同部分选择不同材料

建模

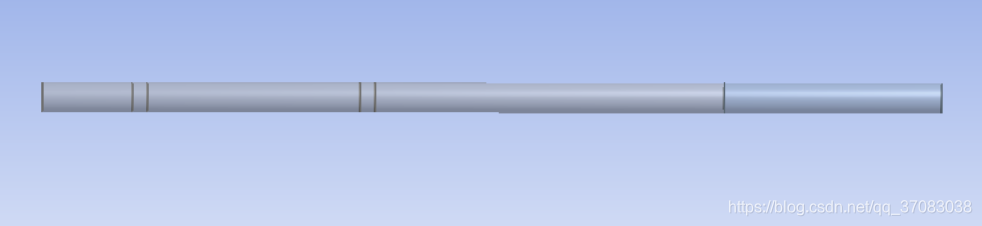

打开Geometry建模，我举的例子很简单就一根光秃秃的轴


因为要加轴承，在轴上创建imprint face
因为要用point mass代替轴上原来的盘，在轴上盘的位置新建一个Plane，用Slice方法将轴从XYPlane3分成两段

施加边界条件以及谐响应分析

打开Model

1.在两段轴的交界面处，创建Point Mass，输入质量与转动惯量，位置在轴线上

2.mass point promote to remote point；remote point promote to name selection

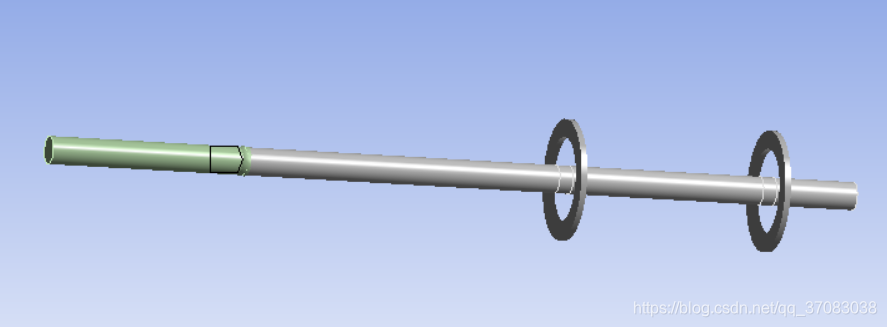

3.创建轴承
connection type：Body-ground轴承接地
rotation plane：转轴旋转的平面
设置刚度阻尼
scope选择创建的imprint face

同理创建另一个轴承

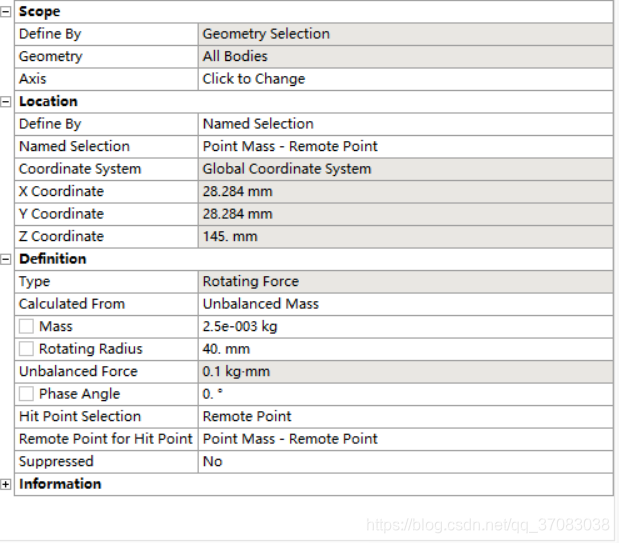

4.施加旋转力
location 使用 name selection
hit point selection 使用 remote point
类型为不平衡质量，设置不平衡量的质量大小与半径，以及位置
学习自：https://www.bilibili.com/video/BV1mv411L7kR?from=search&seid=6623830697163515035

接下来就可以Solve了。

但我认为转子动力学，ansys还是选apdl吧。
