第三章灯丝驱动电源

灯丝电源和逆变控制是典型的闭环控制系统。闭环控制系统的通用框图如图1所示。

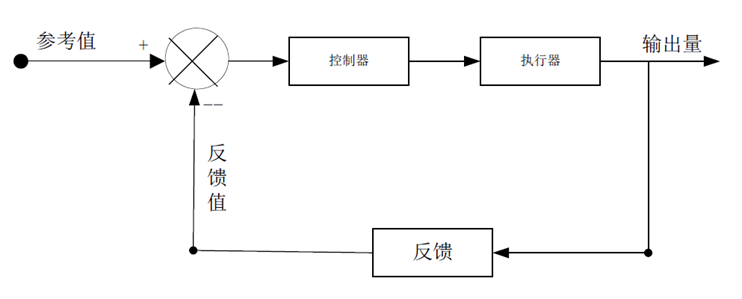

图1：自动控制系统框图

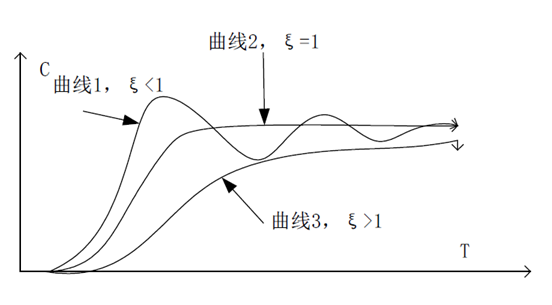

而典型的阶跃响应曲线如图2所示。

图2：阶跃响应曲线

曲线1的系统是欠阻尼系统，阶跃存在一些振荡，表现为输出过冲；曲线2为临界阻尼，系统响应没有振荡，稳定快；曲线3为过阻尼，特点是没有过冲，响应慢。

灯丝电路实例1，见图3所示。按照图1自动控制系统框图，参考电路由运放U3A、U3B及外围电路组成；控制器由运放U4B和PWM IC U3 SG3524组成；执行器是由MOSFET Q3、Q6、Q10、Q13和它们的驱动电路组成；反馈电路由电流互感器T1和RMS转换器U5 AD736KN组成。

参考值电路是灯丝电流设定电压经U3B的反向缓冲。-1VDC≒1.0A。U3A是设定输入过大起保护钳位作用。防止设定超过灯丝电流最大数值。控制器U4B和外围电路组成PI控制，经PWM IC输出脉宽调制信号。

图3：灯丝电路实例

该PI控制的传输函数可以通过下面简化图4来求。

图4：灯丝误差调节器简化图

传输函数为

因为反馈值和设定值符号相反，实际上是求差；同时因幅值不等，因此积分和放大倍数相应有一定的倍数。在新的灯丝反馈电路中因反馈值预先放大，积分参数和比例参数一致。从该表达式中看到，是PI控制。

这个电路的阶跃响应如图5所示。

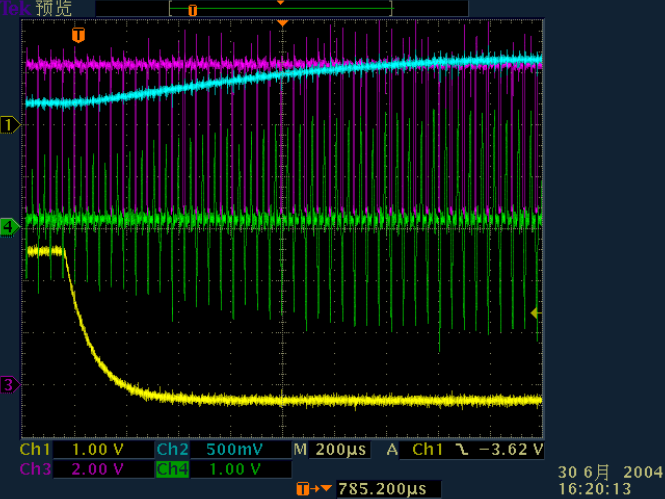

图5：灯丝电路阶跃响应曲线

CH1，D14阴极，灯丝电流设定电压；CH2，RMS IC U5PIN6，灯丝电流有效值反馈；CH3，U4BPIN7，误差积分。可以看到阶跃响应波形中有延迟，该延迟是因为RMS芯片有建立时间的。通过波形看到，设定不等于反馈。这通过积分电阻来调节。设定电阻为18K左右，而反馈为3K左右，这样积分常数就一致了。可以看到误差积分随时间增长；当有反馈时，积分减缓；反馈等于设定时，误差积分停止。

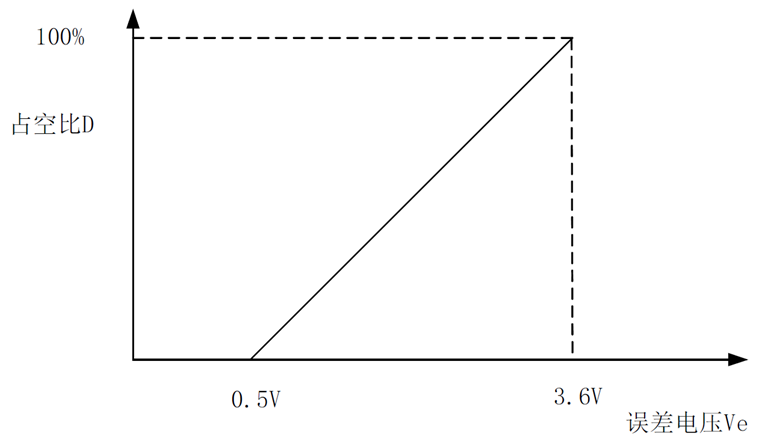

请看误差积分与PWM IC输出脉宽的关系。

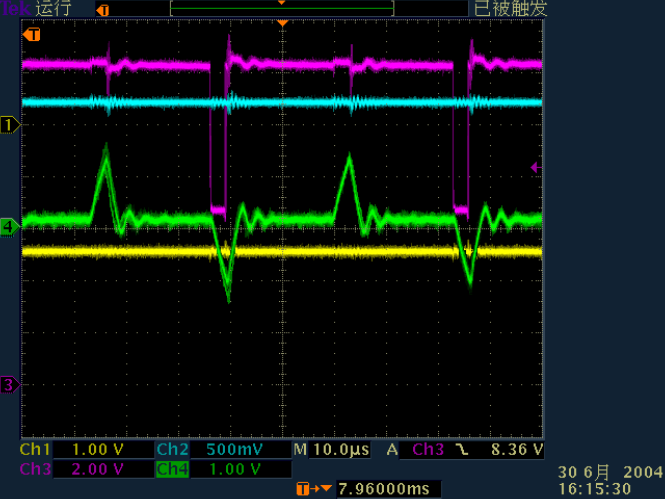

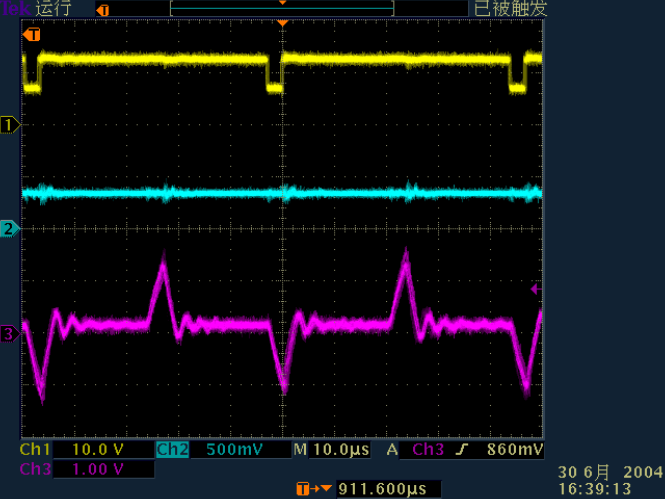

图6： STANDBY状态脉宽和电流关系

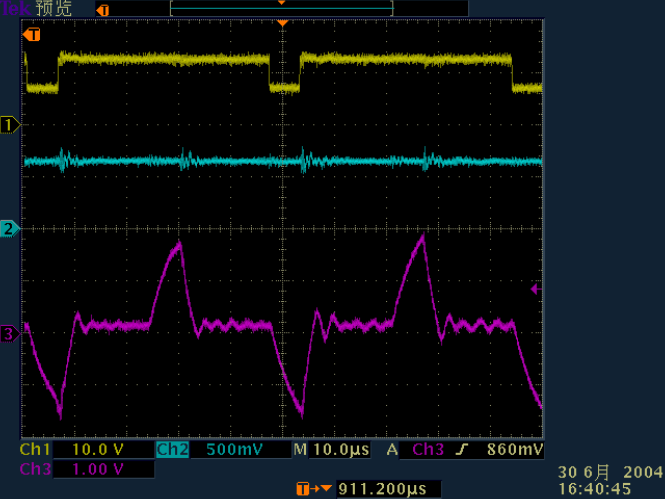

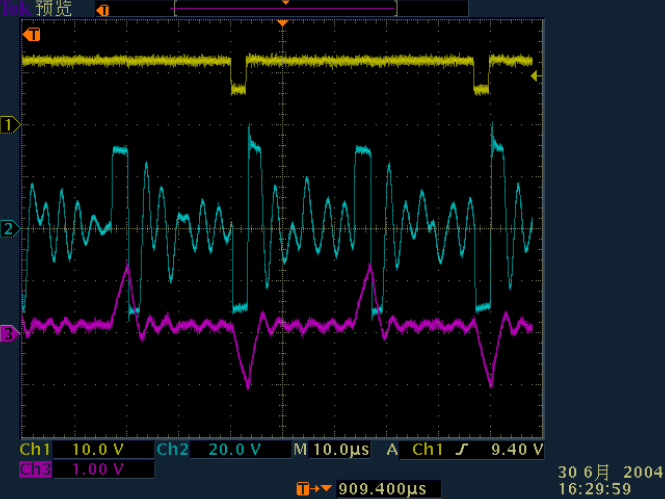

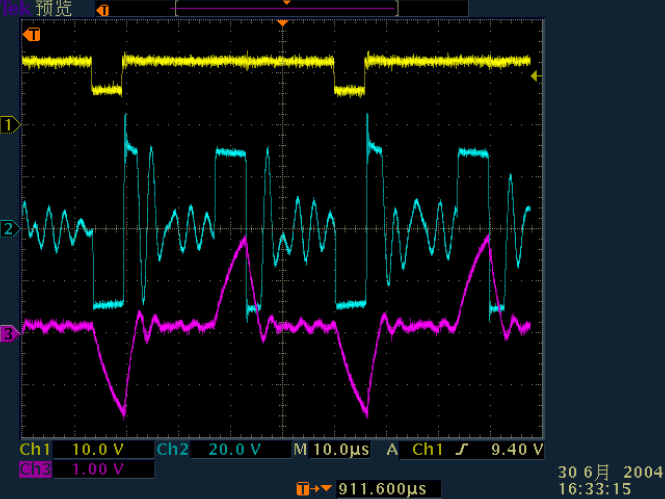

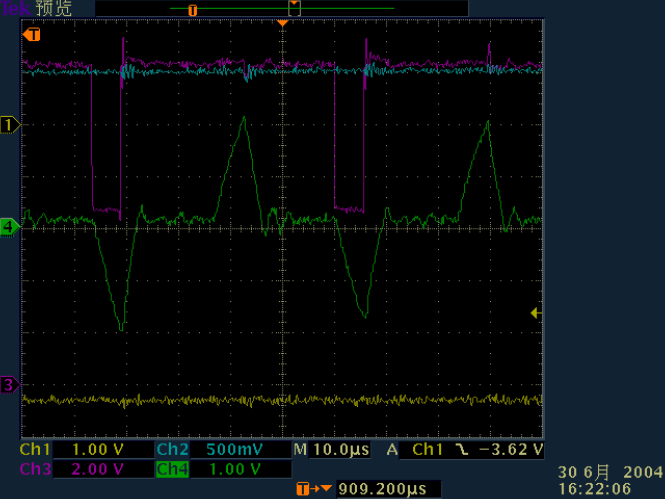

CH1，灯丝设定；CH2，灯丝反馈；CH3，脉宽；CH4，灯丝电流互感器波形。在standby状态，PWM脉宽为3us左右，电流近似线形上升和下降。而图7同本图，但是灯丝设定改为BOOST时的值5.3A。脉宽为5us左右。从而可以得出结论，脉宽宽，电流输出大。而图8反映了灯丝设定由standby到boost状态中过渡的情形。从CH4看，CH2的脉宽加宽，电流反馈的峰值加大。
