反事故演习讲义（220kV变电站）

文章目录

- 反事故演习讲义（220kV变电站）

1. 事故处理原则

限制事故发展，消除事故根源
保证正常供电，站用电源正常
尽可能地对停电用户恢复供电
调整系统方式，恢复正常运行

2. 事故处理流程

根据事故处理原则，可以归纳事故处理流程分为以下五部分：

初次检查
再次检查
隔离故障
恢复送电
检修安措

详细来说，每一部分内容可以细化为以下步骤：

初次检查：必须在5min内完成，记录内容大致上包括，跳闸开关编号，保护动作情况和失电范围三个部分。

检查结束后，初次汇报调度。

例：我是xx变abc，xx时xx分，abc保护动作，123开关，456开关跳开，I段母线及1号所变失电。

**应注意！**此时应在掌握运方的基础上，依据保护动作范围，尽量敏锐地发现拒动开关。

详细检查：必须在15min内完成

2.1 交直流调整：若有所变失电情况，应尽量将公共负载由另一台所变负担，并将交流环网也调整至另一台所变。必须确保交流环网以及直流系统的正常，这是后续所有隔离故障，恢复送电操作的基础。

2.2 二次保护检查：检查所有动作过保护的报文信息，打印故障报告。记录保护出口信息，故障相别，故障电流，故障测距。复归自保持保护装置（特别是主变、失灵、母差保护）。

**应注意！**此时可以寻找拒动开关的拒动原因，看跳闸出口压板、直流控制电源空开等。

**应注意！**依据故障相别，尽量缩小故障范围，提高查到故障点效率。

2.3 拉失压开关：为后续恢复送电做准备。

2.4 一次设备检查：检查开关实际位置，设备外观情况，SF6压力表压力值。依据保护动作范围，动作相别，寻找故障点。

2.5 试拉拒动开关：没有找到拒动开关拒动原因时，可以试拉一次，未拉开时，应将拒动开关改为非自动。

结束上述步骤后，再次汇报调度。

例：我是xx变abc，xx时xx分，首先aa接地，bb接地，abc保护动作，123开关，456开关跳闸，由于xx闭锁分合闸，123开关拒动，导致789开关跳闸，I段母线及1号所变失电，申请隔离MNO设备。

隔离故障：

3.1 将故障设备、异常设备转至冷备用状态。

3.2 申请解锁：由于开关或闸刀拒动必须解锁才能将设备转为冷备用状态时，应按照流程申请解锁。流程包括：汇报调度及工区防误专责人，待防误专责人到现场确认无误后，解锁并做好记录。

3.3 35kV或者10kV低压侧出现单相接地故障时，故障未消除，去现场检查时应穿绝缘靴，并保持安全距离。
恢复送电：最后尽量恢复到标准运方

4.1 母线送电考虑充电保护：当母线停电后恢复送电时应考虑检验性充电，合开关前应投入充电保护，充电正常后，保护退出。

4.2 主变可以恢复送电时，优先考虑恢复主变。主变不好恢复时，可以选择线路进行倒供，但应调整倒供线路的重合闸（退出），馈供线路保护和重合闸（退出），其余串供线路重合闸（退出）

4.3 主变近出口故障时，主变不送电。35、110千伏母线故障算近出口以主变侧开关为界，范围内发生故障属于近出口故障。但低压侧单相接地不属于近出口故障。
检修安措

5.1 检修开关：退压板，验电合地刀或挂地线，分空开

5.2 检修闸刀：验电合地刀或挂地线，分空开

此处流程仅仅是通用版本，具体每个站的流程应该依据每个站实际情况进行梳理。

3. 故障、异常类型

反事故的核心在于，系统某处发生故障，保护非正常动作。因为保护正常动作，顺利切除故障，反事故演习就没有意义了。系统故障类型基本是固定的，但保护非正常动作原因有很多，所以反事故演习也多是围绕着第二点进行考察。

保护非正常动作原因包括：

开关拒动
保护拒动/误动
闸刀拒动
低压侧单相接地
线路断线
交直流系统异常

其中，前三点是反事故题目中最常见的三种。

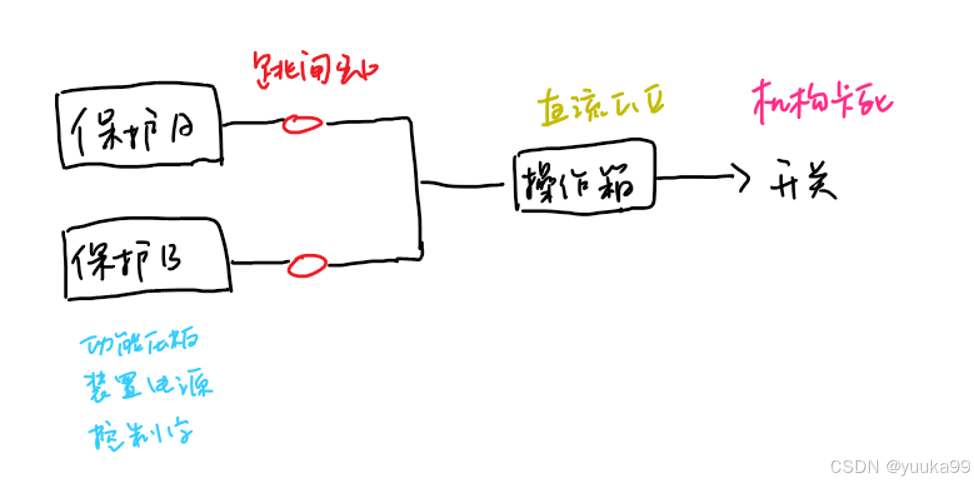

3.1 开关拒动原因

开关拒动最常见的原因有：

出口压板未投。智能终端/操作箱
直流空开分开。操作箱直流电源/直流屏上直流电源
机构卡死
SF6气压低闭锁
XK把手在就地位置

在这里插入图片描述

由于220kV开关的保护配置都是双套的，开关拒动必须是两套均故障才能引发
例：
    1. 跳闸出口第一组、第二组均未投
    2. 直流空开第一组、第二组均分开
    3. 跳闸出口第一组未投、直流空开第二组分开（反之）

**应注意！**SF6气压低闭锁，气压低闭锁的本质还是直流空开第一组第二组分开

3.2 保护拒动/误动

保护功能压板未投
保护装置电源分开。保护装置直流电源/直流屏上直流电源
保护控制字未投
检修压板误投
智能设备之间断链
线路开关CT断线时，所在母线其他出线发生故障，导致线路开关误动

3.3 闸刀拒动：闸刀拒动只会增加操作量，并不会影响保护逻辑分析

不同拒动会产生不同后果，整理后见下表：

名称	后果
开关拒动	越级跳闸
保护拒动	越级跳闸
闸刀拒动	增加倒闸操作工作量

**应注意！**开关拒动与保护拒动最显著差异：开关拒动有保护动作报文但分闸报文，保护拒动则两者都没有。没有相应的保护动作信号，通常要找到故障点后才能反过来发现保护拒动。

3.4 交直流系统异常：直流负接地，拒动；直流正接地，误动

3.5 几种常见异常

3.5.1 SF6气压低告警、闭锁

单位：MPa

监视部分	正常压力	告警压力	闭锁压力
断路器气室	0.6	0.52	0.5
其它气室	0.5	0.44	–

现象：SF6压力低报警/SF6压力低闭锁，两组控制回路断线信号

处理：

现场检查并记录SF6压力，判断是否误发信。如果现场压力表指示正常，则为压力接点间绝缘降低引起，则由检修人员对表计进行处理。

告警：应汇报调度并联系检修人员进行检漏并补气

闭锁：应汇报调度将开关改为非自动。同时做好隔离此开关的操作准备，联系检修人员到现场处理。

3. 事故逻辑

整个反事故演习动作逻辑分析的核心是继电保护。保护感受电气量的变化，判断设备发生故障后，跳开对应开关，切除电源与故障点之间的联系。

电气量的变化包括电流跟电压两部分，电压指标范围太大对分析帮助不大。电流指标能够锁定具体设备范围，所以电流互感器是划分故障点所在区域的依据。

除此之外，还应明确电源，对于220kV的变电站来说，所有220kV的进线都是电源。主变、母线是110/35/10kV侧的电源。

4. 误操作风险点

单相接地时。当主变低压侧开关范围内发生单相接地，低压侧开关跳开也无法切除故障，必须将主变系统转为冷备用，此时绝对不可以拉合闸刀，否则将造成带负荷分合闸刀的误操作。
```
例：主变跳闸后，主变一侧仍充电运行，3520（未跳开）与35206间有一点接地，严禁直接解锁拉开35206刀闸来隔离3520开关。
```

闸刀操作。严禁用闸刀拉合220kV空充线路，主变。只允许拉合空充母线。

“五通”规定，允许刀闸操作的范围，其中有：
1）拉合系统无故障的电压互感器、避雷器，或220kV及以下电压等级空载母线。
2）拉合330kV及以上电压等级3/2接线方式中的转移电流（需经试验允许）。

倒母线。冷倒母线隔离故障母线时，应检查故障母线上所有间隔均已冷倒。如有漏倒，后续处理易造成带负荷拉合刀闸。

保护出口。当出口压板退出，但保护动作，直接投入出口压板可能会造成开关误跳闸。

例：35kV电容器、站用变备自投出口退出，保护动作未能跳开设备。检查到未投压板后，应先退出备自投保护，或拉开电容器开关，再投入未投压板。

电源空开。设备电源未投，不得直接试送。

合并单元装置电源空开未投，应先退出相关保护，再试送空开。

严格按照先隔离故障点再隔离异常点的顺序操作。未隔离故障点时，若先隔离异常设备，如果需采用合环方式或热倒母线方式隔离异常时，有可能会出现误操作，对故障点进行充电。
```
当隔离故障及异常设备过程中，运行开关出现压力低闭锁信号时，首先将异常开关改为非自动，待故障点隔离完毕后，再隔离该开关。
```
