220kV变电站典型二次回路解析—基础知识

1. 二次回路定义

为确保一次系统安全稳定、经济运行和操作管理的需要而配置的辅助电气设备，如各类测控装置、继电保护装置、安全自动装置、故障录波装置等统称为二次设备。所谓的二次回路即是把这些设备按一定功能要求连接起来所形成的电气回路，以实现对一次系统设备运行工况的监视、测量、控制、保护、调节等功能。

2. 二次回路分类

按照实现功能可以划分为：

（1）继电保护回路及安全自动装置回路。用于自动、快速、有选择地切除故障设备，并尽快恢复系统的正常运行，保证电力系统的稳定。

（2）测量回路。用于对输电线路和电气设备运行中的电气参数量及电能耗用量进行测量。通常包括电流、电压、频率、功率、电能等测量。

（3）调节系统。用于实时调节某些主设备的工作参数，以保证主设备和电力系统的安全、经济、稳定运行。

（4）断路器控制回路。用于对变电站断路器分、合操作的手动控制和自动控制。

（5）隔离开关操作及闭锁回路。用于隔离开关操作的手动控制和自动控制。实现隔离开关和断路器之间防止带负荷拉合隔离开关的闭锁、隔离开关与接地开关之间防止带地线合闸的闭锁等。

（6）信号回路。用于指示一次设备的运行状态，为运行人员提供操作、调节和处理故障的可靠依据。

（7）同期回路。在需要经常解列、并列的变电站，用于电力系统的并列。目前需要经常进行解列、并列的变电站越来越少。

（8）直流电源路。用于对上述二次系统以及事故照明转置进行供电。

按照电源性质可以划分为：交流回路和直流回路

交流回路是由电流互感器和电压互感器供电的全部回其作用是为次采集相关次设备的运行参教（电流、电压等交流信号，以实现对一次系线备运行工况的监视、测量、控制、保护、调节等功能

直流回路指的是直流电源正极到负极之间连接的全部回路，主要作用是：
（1）对衡路器及隔离开关等设备的操作进行控制。隔离开关操作回路多采流380V供电，也有采用直流供电的方式。
（2）指示一、二次设备运行状态、异常及故障情况
（3）提供二次装置工作的电源，一般为±220V（或±110V）
另外，纵联保护的信号传输回路通常也可视作二次回路的一部分。

3. 典型图形符号

（1）常见二次设备标注

序号	元件名称	文字符号
1	断路器及其辅助触点	DL
2	隔离开关及其辅助触点	G
3	电流互感器	LH
4	电压互感器	YH
5	合闸接触器	HC
6	合闸线圈	HQ
7	跳闸线圈	TQ
8	电流继电器	LJ
9	电压继电器	YJ
10	时间继电器	SJ
11	差动继电器	CJ
12	功率继电器	GJ
13	信号继电器	XJ
14	热继电器	RJ
15	温度继电器	WJ
16	瓦斯继电器	WSJ
17	重合闸装置	ZCH
18	保护出口继电器	BCJ
19	中间继电器	ZJ
20	合闸位置继电器	HWJ
21	跳闸位置继电器	TWJ
22	合闸继电器	HJ
23	跳闸继电器	TJ
24	同步检查继电器	TJJ
25	信号脉冲继电器(冲击继电器)	XMJ
26	检查继电器	JJ
27	事故信号中间继电器	SXJ
28	预告信号中间继电器	YXJ
29	闭锁继电器	BSJ
30	加速继电器	JSJ
31	指挥信号中间继电器	ZXJ
32	温度继电器	XKL
33	瓦斯继电器	XCJ
34	重合闸装置	FJ
35	保护出口继电器	ZZJ
36	中间继电器	XZJ
37	合闸位置继电器	XJJ
38	跳闸位置继电器	TBJ
39	合闸继电器	KM
40	跳闸继电器	RKM
41	同步检查继电器	TXM
42	信号脉冲继电器(冲击继电器)	XM
43	检查继电器	RXM
44	电压监视中间继电器	YJJ
45	电流表	A
46	电压表	V
47	有功功率表	W
48	无功功率表	War
49	频率表	Hz
50	整步表	S
51	有功千瓦时表	Wh
52	无功千瓦时表	varh
53	控制开关	KK
54	转换开关	ZK
55	同期转换开关	TK
56	手动同期转换开关	STK
57	测量装换开关	CK
58	信号转换开关	XK
59	刀开关	DK
60	灭磁开关	MK
61	联动开关	LK
62	限位开关	XWK
63	信号灯	XD
64	绿色信号灯	LD
65	红色信号灯	HD
66	白色信号灯	BD
67	光字牌	GP
68	位置指示器	WS
69	蜂鸣器	FM
70	电笛	DD
71	警铃	JL
72	合闸按钮	HA
73	跳闸按钮	TA
74	复归按钮	FA
75	指挥信号按钮	ZXA
76	中央印象信号接触按钮	YJA
77	试验按钮	YA
78	事故按钮	SA
79	启动按钮	QA
80	熔断器	RD
81	击穿保护器	JRD
82	弱电熔断器(热线轴)	RRD
83	转角变压器小母线	ZM
84	蓄电池	XDC
85	整流器	Z
86	电阻	R

（2）常见电气图形符号
建议参考
GB/T 4728-2008《电气简图用图形符号》
GB/T7159-1987《电气技术中的文字符号制订通则》
下载链接

4.IEC回路标号原则

展开图中一些数字或数字与文字的组合，称之为回路标号。回路标号按“等电位”原则，即在回路中连于一点的所有导线（包括接触连接的可拆卸线段），须标以相同的标号。回路标号以一定的规则反映了回路的种类和特征，使工作人员能够对该回路的用途和性质一目了然，便于二次回路的缺陷查找和故障分析。

（1）同一回路中由电气设备（元件）的线圈、触点、电阻、电容等所间隔的线段，都视为不同的线段（在接点断开时，接点两端已不是等电位），应给予不同的回路标号。

（2）回路标号一般由3位及以下数字组成，根据回路的不同的种类和特征进行分组，每组规定了编号数字的范围，交流回路为标明导线相别，在数字前面还加上A、B、C、N、L等文字符号。对于一些比较重要的回路都给予了固定的编号，例如直流正、负电源回路，跳、合闸回路等。

（3）直流回路标号方法为：以奇数表示正极，例如101，偶数表示负极例如102。先从正电源出发，以奇数顺序编号，直到最后一个有压降的元件为止。如果最后一个有压降的元件的后面不是直接连在负极上，而是通过连接片、开关或继电器触点接在负极上，则下一步应从负极开始以偶数顺序编号至上述已有编号的结点为止。

（4）小母线编号作为重要的二次设备，在展开图中用粗线条表示，并注以文字符号。对于控制和信号回路中的一些辅助小母线和交流电压小母线，除文字符号外，还给予固定的回路标号，以进一步区分。
根据IEC标准的规定，导线的文字标号不一定要有，也不一定要统一标号。

常用二次回路导线的IEC标记:
（1）导线的IEC标记:
回路标号的构成。回路标号由“约定标号+序数字”构成。

序号	导线名称	IEC标记
1	交流电源系统1相	L1
2	交流电源系统2相	L2
3	交流电源系统3相	L3
4	交流电源系统中线	N
5	直流电源系统正极	L+或+
6	直流电源系统负极	L-或-
7	直流电源系统中间线	M
8	接地线	E

（2）导线常见约定标识

序号	回路（导线）名称	约定标号
1	保护用直流	0
2	直流分路控制回路	1~4
3	信号回路	7
4	断路器遥信回路	80
5	断路器机构回路	87
6	隔离开关闭锁回路	88
7	其他回路	9
8	交流回路	A、B、C、N(L、Sc)
9	交流电压回路	A6、A7、…
10	交流电流回路(测量及保护)	A1、A2、…
11	交流母差电流回路	A3、…

序数字只要起到区别作用即可。如果要约定，建议只约定下面四种：
1)正极导线:序数号约定为01;
2)负极导线:序数号约定为02;
3)合闸导线:序数号约定为03;
4)跳闸导线：序数号约定为33。
约定的目的主要是引起工作人员重视，当01与03相碰时，会引起合闸；当01与33相碰时，会引起跳闸；当01与02相碰时，则会引起电源短路。

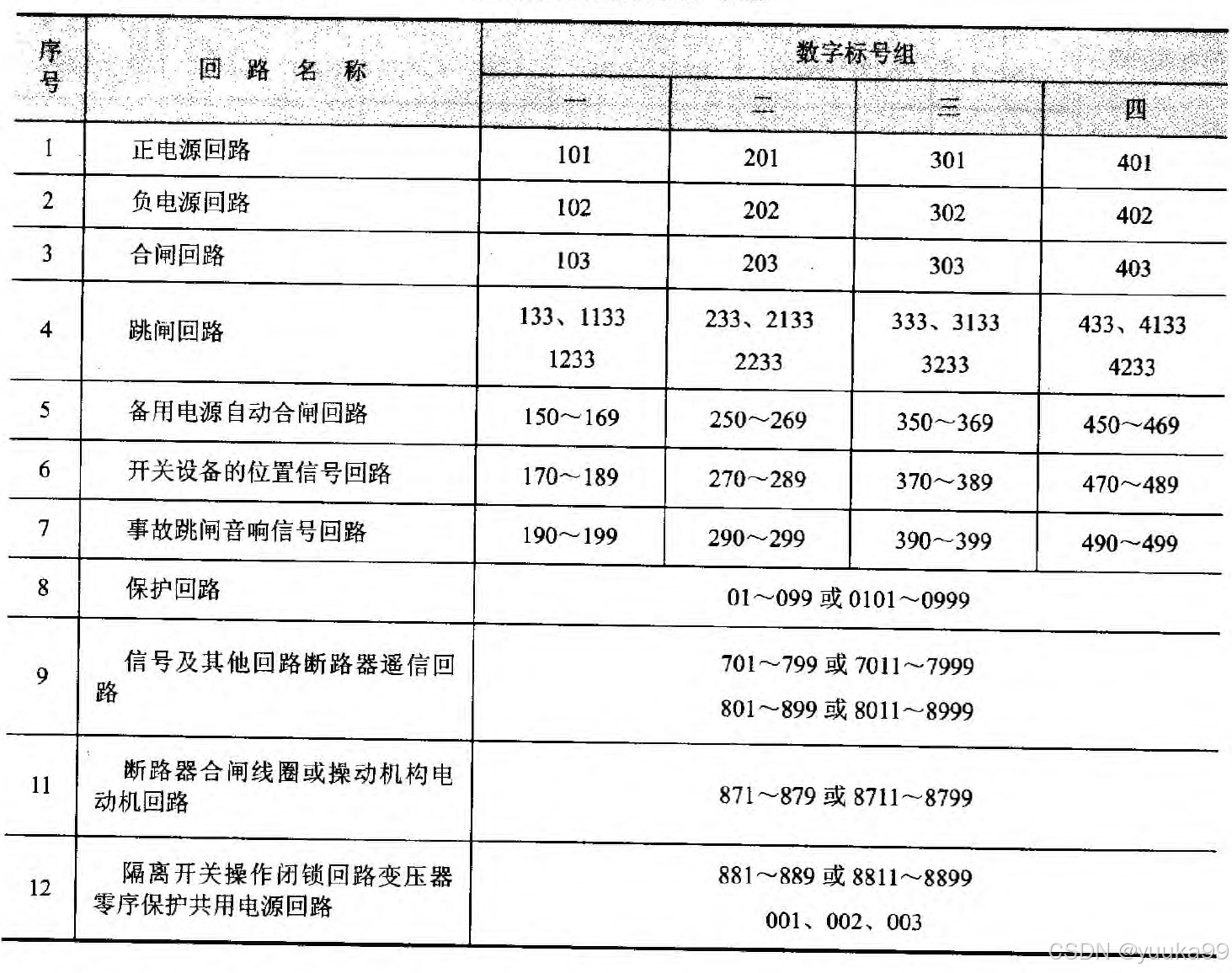

（3）直流回路的数字标号

（4）线路保护及辅助装置标号

序号	装置类型	装置标号	屏（柜）端子排标号
1	线路保护	1n	1D
2	线路独立后备保护（可选）	2n	2D
3	断路器保护（带重合闸）	3n	3D
4	操作箱	4n	4D
5	交流电压切换箱	7n	7D
6	断路器辅助保护（不带重合闸）	8n	8D
7	过电压及远方跳闸保护	9n	9D
8	短引线保护	10n	10D
9	远方保护传输装置	11n	11D

（5）元件保护及辅助装置标号

序号	装置类型	装置标号	屏（柜）端子排标号
1	变压器保护、高压电抗器保护、母线保护	1n	1D
2	操作箱	4n	4D
3	变压器、高压电抗器非电量保护	5n	5D
4	交流电压切换箱	7n	7D
5	母联（分段）保护	8n	8D

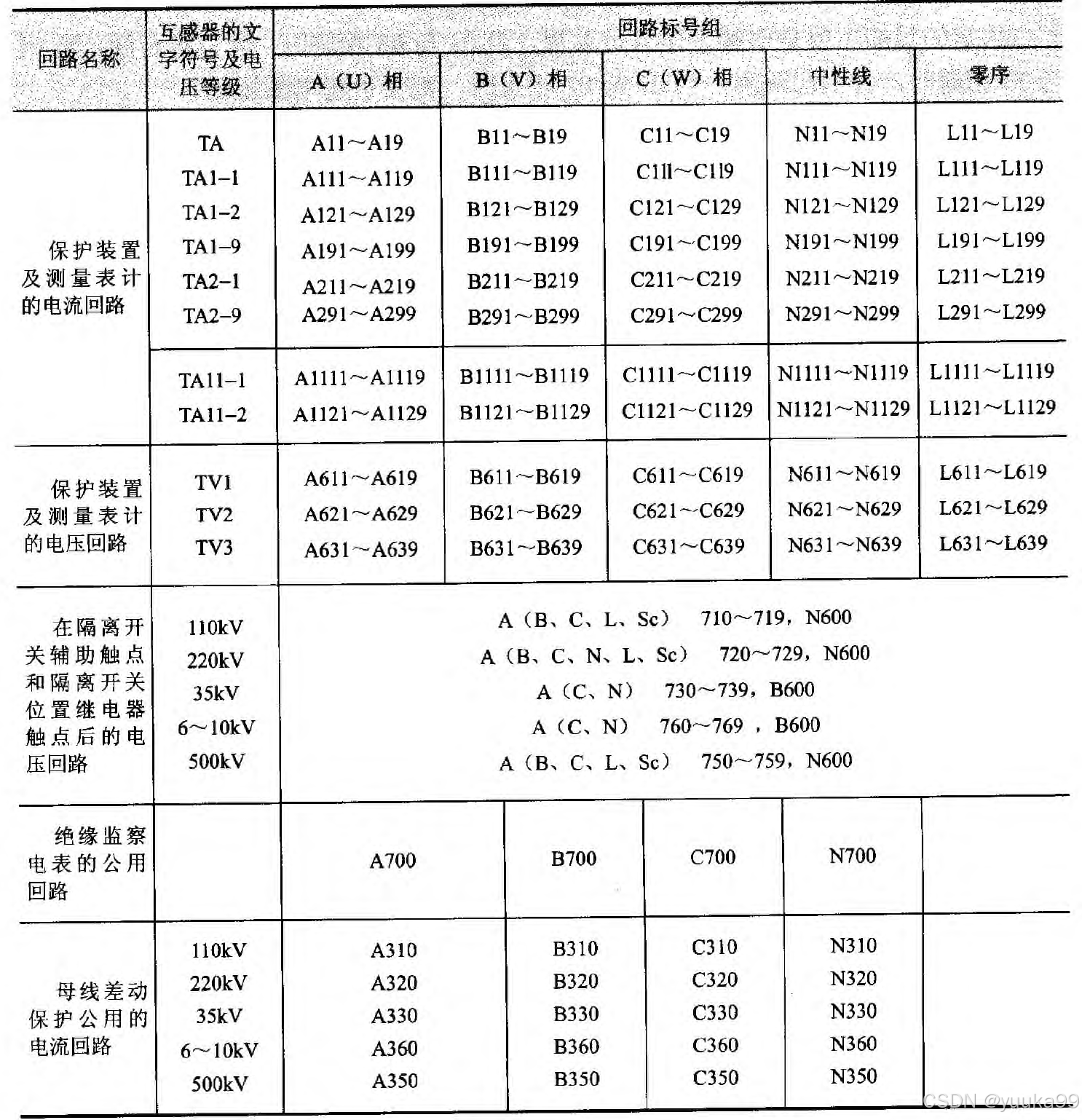

（6）交流回路的数字标号

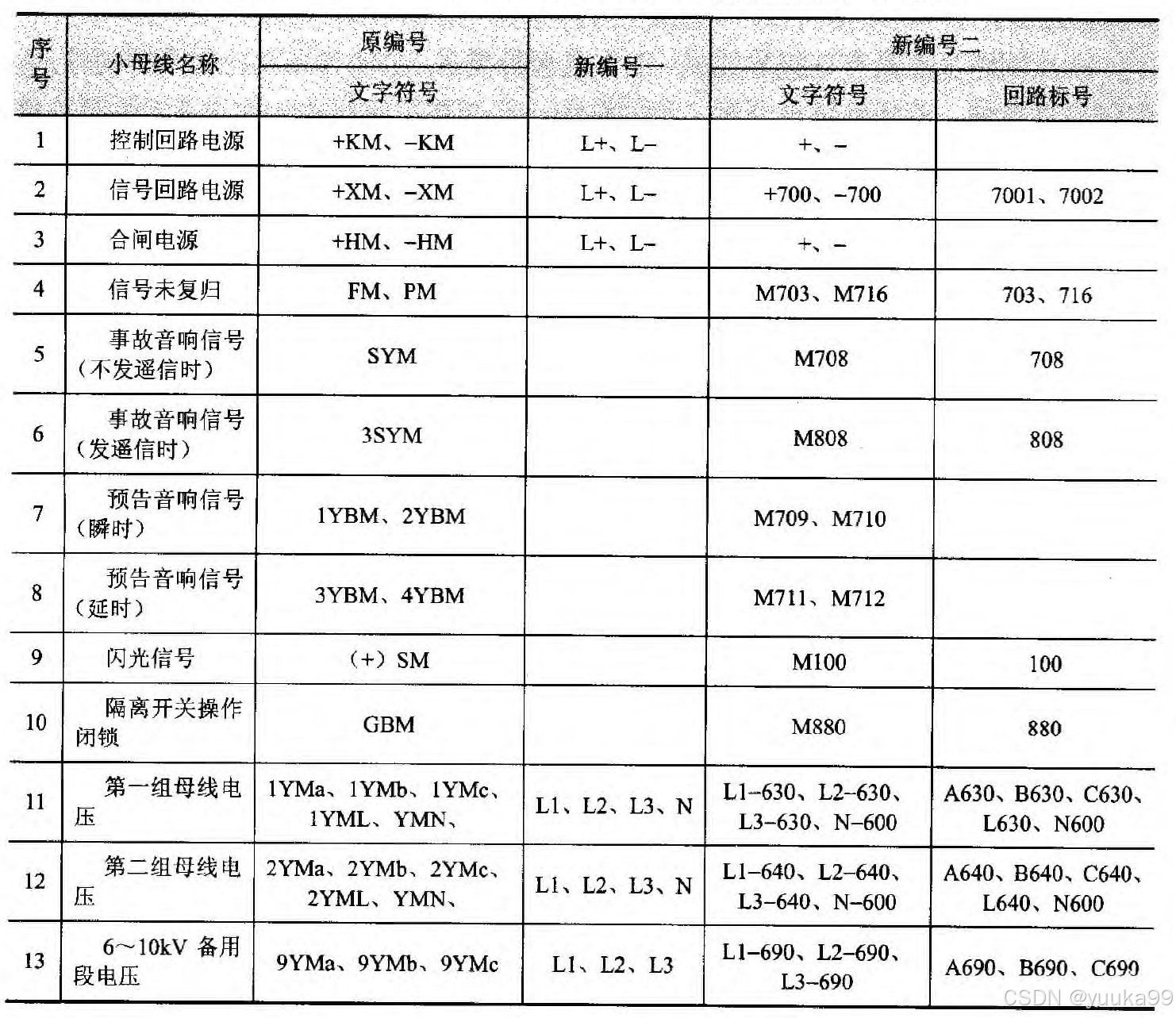

（7）小母线符号和回路标号

5.常用读图方法

（1）先交流、后直流
先看二次接线图的交流回路，把交流回路看完弄懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。一般来说，交流回路比较简单，容易看懂。并且二次设备作为一次设备保护监控装置，必须对一次设备电压电流进行采样，从而进行判断处理，所以看二次回路图，最好是先了解交流回路图，再进而看直流回路。

（2）交流看电源、直流找线圈
交流回路要从电源入手；交流回路有交流电流和电压回路，先找出电源来自哪组电流互感器或哪组电压互感器，在两种互感器中传输的电流量或电压量起什么作用，与直流回路有何关系，这些电气量是由哪些继电器反应出来的，找出它们的符号和相应的触点回路，看它们用在什么回路，与什么回路有关。

（3）抓住触点不放松，一个一个全查清
继电器线圈找到后，再找出与之相应的触点。根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。

（4）先上后下、先左后右，屏外设备一个也不漏
看端子排图要配合展开图来看。展开图上凡屏内与屏外有联系的回路，均在端子排图上有一个回路标号。端子排图是一系列数字和文字符号的集合，把它与展开图结合起来看就可清楚它的连接回路。
