小学一年也能看懂的电路书—电阻模型

1. 电阻元件定义

电阻用于限制电流的流动，通过端子与外部电路连接

2. 电阻元件特性

电阻元件的端子特性可以通过电压 ( u ) 与电流 ( i ) 之间的关系来描述，遵循欧姆定律：
$$u=R\cdot i$$
$R$ ：电阻元件的阻值，一个正实常数

3. 电导（G）

电导定义为电阻的倒数：
$$G=\frac{1}{R}$$
电导单位是西门子（S），且 $i=Gu$

4. 伏安特性（Voltage-Current Characteristics）

描述电路元件或电路在不同电压和电流条件下的行为特性。伏安特性是电压$u$作为电流 $i$ 的函数$u(i)$ 的图形表示。通过伏安特性，可以了解元件在不同工作条件下的性能，从而确保电路的稳定性和可靠性。

5. 电阻伏安特性

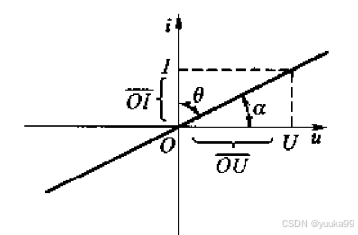

电阻元件的伏安特性曲线是通过原点的直线，斜率与元件的电阻 $R$ 有关。

6. 电阻功率与电能

当电压 $u$ 和电流 $i$取关联参考方向时，电阻元件消耗的功率为：
$$p=u\cdot i=i^2\cdot R=\frac{u^2}{R}$$

电阻元件从 $t_0$到 $t$ 的时间内吸收的电能为：
$$W={\int }_{t_0}^{t}pdt={\int }_{t_0}^{t}u\cdot idt=q\cdot u$$

7. 开路与短路

• 开路：流过元件电流为零，例如打开的开关。
• 短路：元件两端电压为零，例如导线的两头。



8. 实际电阻元件的非线性因素

实际电阻元件的电阻率与温度有关，通过电流后因发热会使温度改变，因此，严格说，电阻器带有非线性因素。但在正常工作条件下，温度变化有限，许多实际部件如金属膜电阻器、绕线电阻器等，它们的伏安特性曲线近似为一条直线。

9. 非线性元件

对于非线性元件，伏安特性曲线不是直线，可能呈现出复杂的形状。例如，二极管、晶体管和某些类型的电阻器（如压敏电阻或热敏电阻）的伏安特性是非线性的，其电压电流关系一般可写为：
$$u=f(i)$$
或
$$i=h(u)$$
