西门子PLC模拟量转换scale模块公式代码分析

1 模拟量应用中的参数

模拟量输入值：通过AI模块采集会来的电流或电压信号；
模拟量上限：采集回来的模拟量最大值，一般为27648；
模拟量下限：采集回来的模拟量最小智，一般为0或5530(5530对应4mA)；
实际值上限：对应传感器的范围上限，例如温度传感器的测温上限为100℃；
实际值下限：对应传感器的范围下限，例如温度传感器的测温上限为0℃；

2 模拟量计算子程序

端口	注释
input	模拟量输入地址
ISH	模拟量上限
ISL	模拟量下限
OSH	实际值上限
OSL	实际值下限
Output	输出值

该子程序并不默认存放在西门子编程软件中，需要手动添加该文件。
库文件下载地址

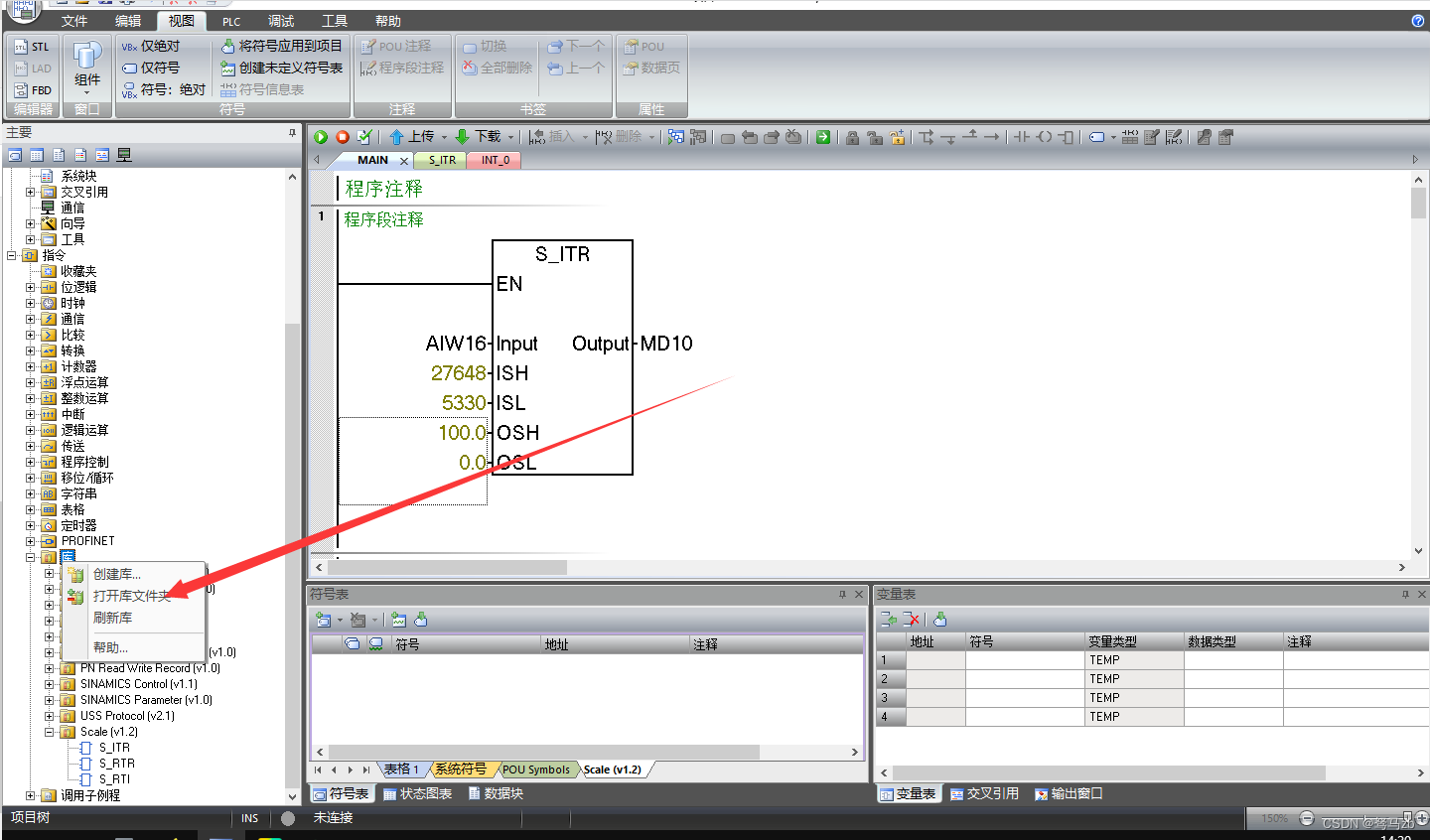

2.1下载后添加到库中

2.1.1打开库文件

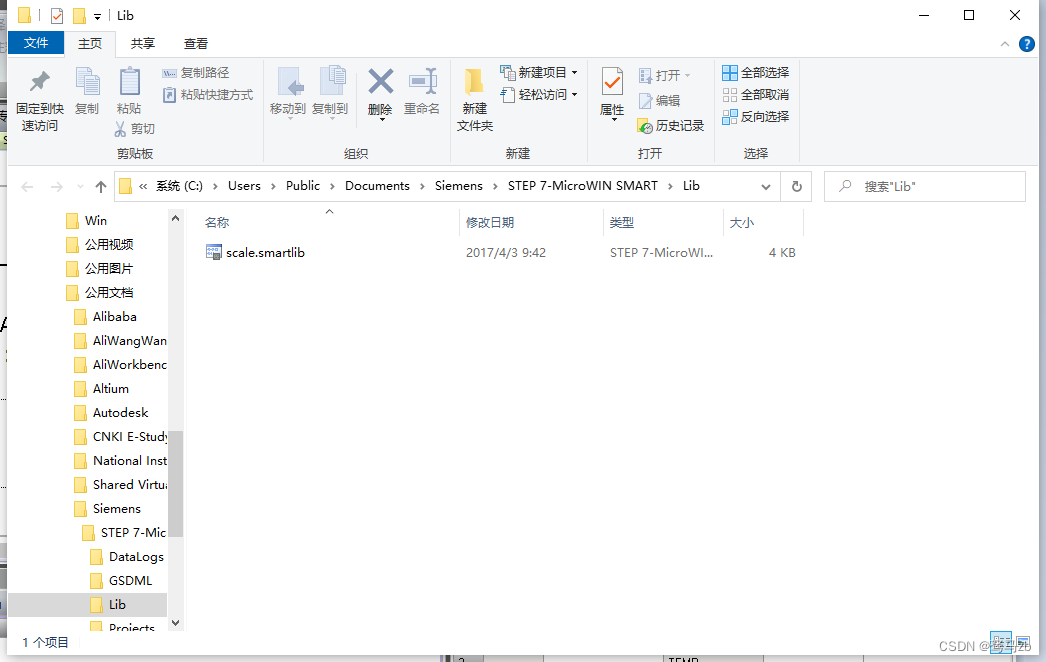

2.1.2 将文件复制到该路径下

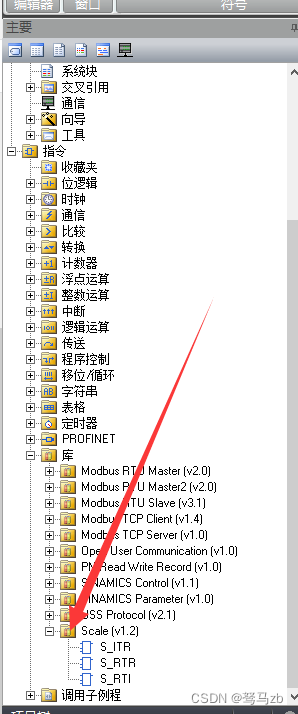

2.1.3 添加完成

3 模拟量子程序计算公式

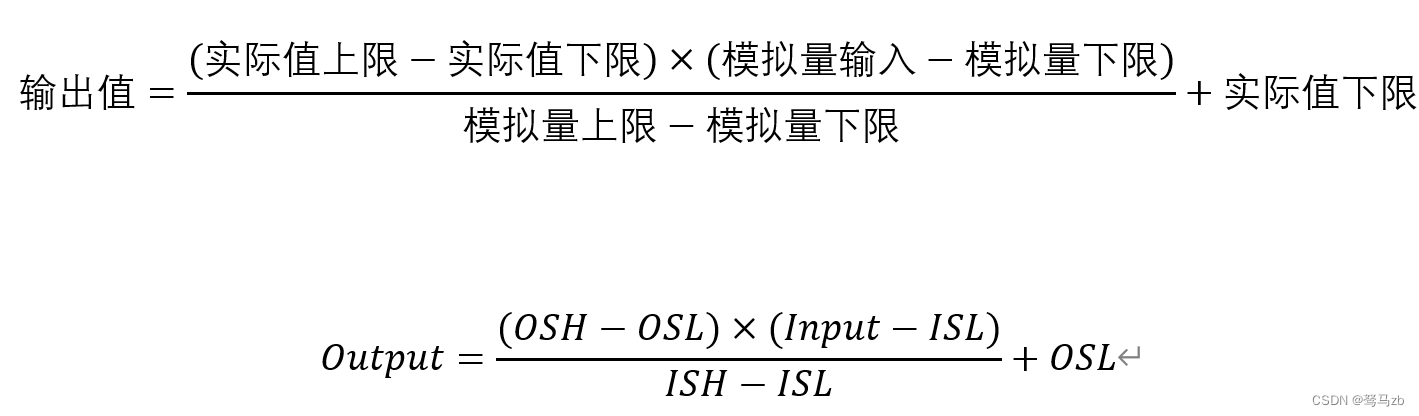

模拟量计算子程序，主要是将一个范围的值对应到另个范围中的值。程序代码中应用的公式如下图所示。
利用下面公式，自己也可以写出来这个子程序。
