(模电笔记二 By Multisim)波特图(Bode Plotter)幅频特性相频特性详解

一.名词释义

• 1.频率特性
  • 1.起因 : 由于放大电路中电抗元件的存在,放大电路对不同频率分量的信号放大能力是不相同的(幅频特性提出点),而且不同频率分量的信号通过放大电路后还会产生不同的相移(相频特性提出点).因此衡量电路放大能力的放大倍数成为与频率相关的函数.
  • 2.幅频特性 : 放大电路的电压放大倍数与频率的关系称为幅频特性.
  • 3.相频特性 : 输出信号与输入信号的相位差与频率之间的关系称为相频特性.
• 2.波特图单位
  • dB : 增益
  • Deg : 角度单位
  • Rad : 弧度单位

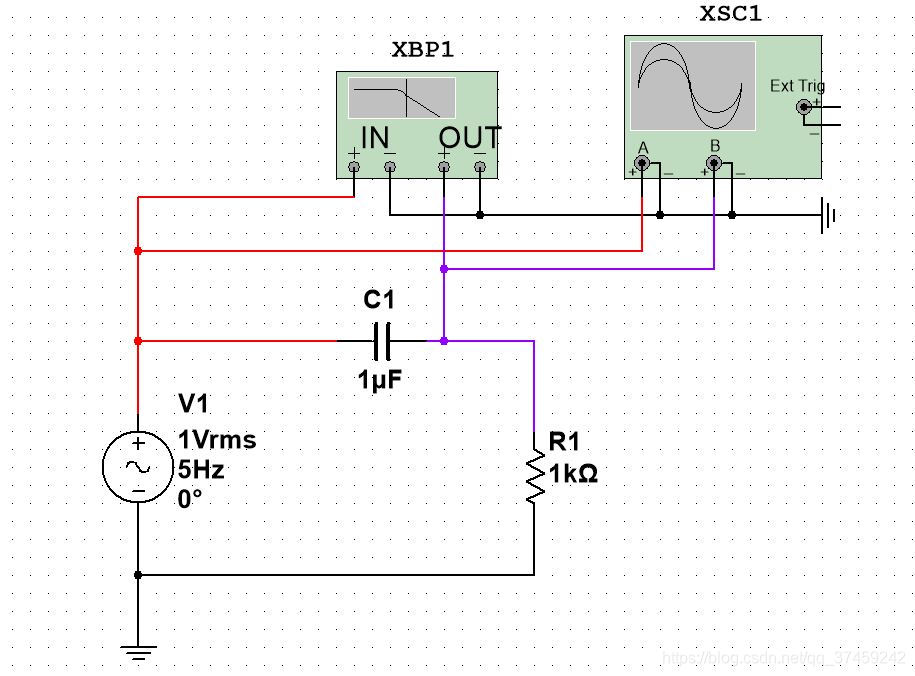

二.电路搭建

三.波特图与频率特性详解

1.幅频特性

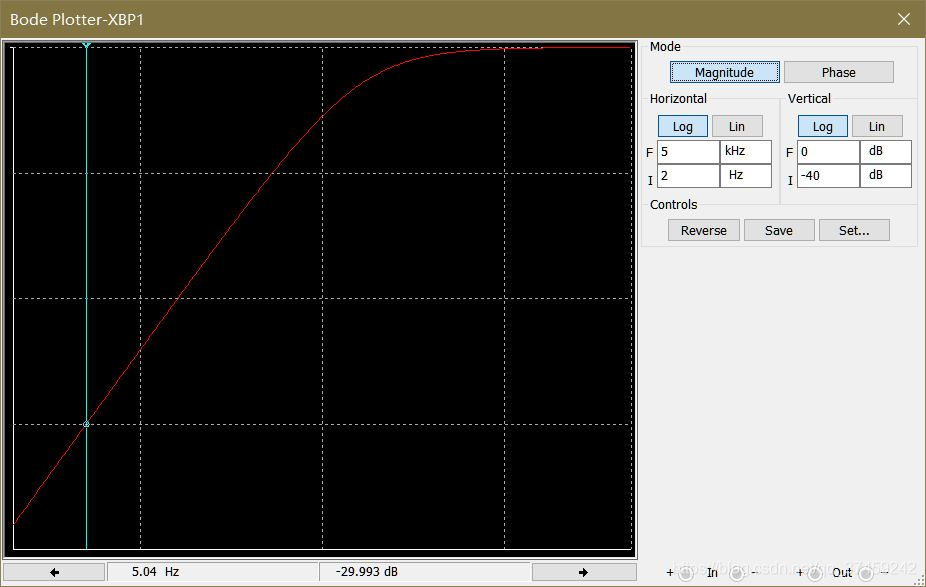

• 1.打开波特仪, 开始仿真, 按照如图所示调整图像, 将测量线放置到 5 Hz .


• 2.计算 : 如图所示, 当信号频率约为 5 Hz时, 增益约为 -30dB.让我们来计算一下此时的放大倍数:

  • 解 :
    $\because$
    放大倍数 : $\frac{u_o}{u_i}$
    电压增益 : $K_u(dB)$
    两者关系 : $K_u(dB)=20lg\frac{u_o}{u_i}$
    $\therefore$
    放大倍数 : $K_1=\frac{u_o}{u_i}$
    $=10^{\frac{K_u(dB)}{20}}$
    $=10^{\frac{-30}{20}}$
    $\approx 0.03162$

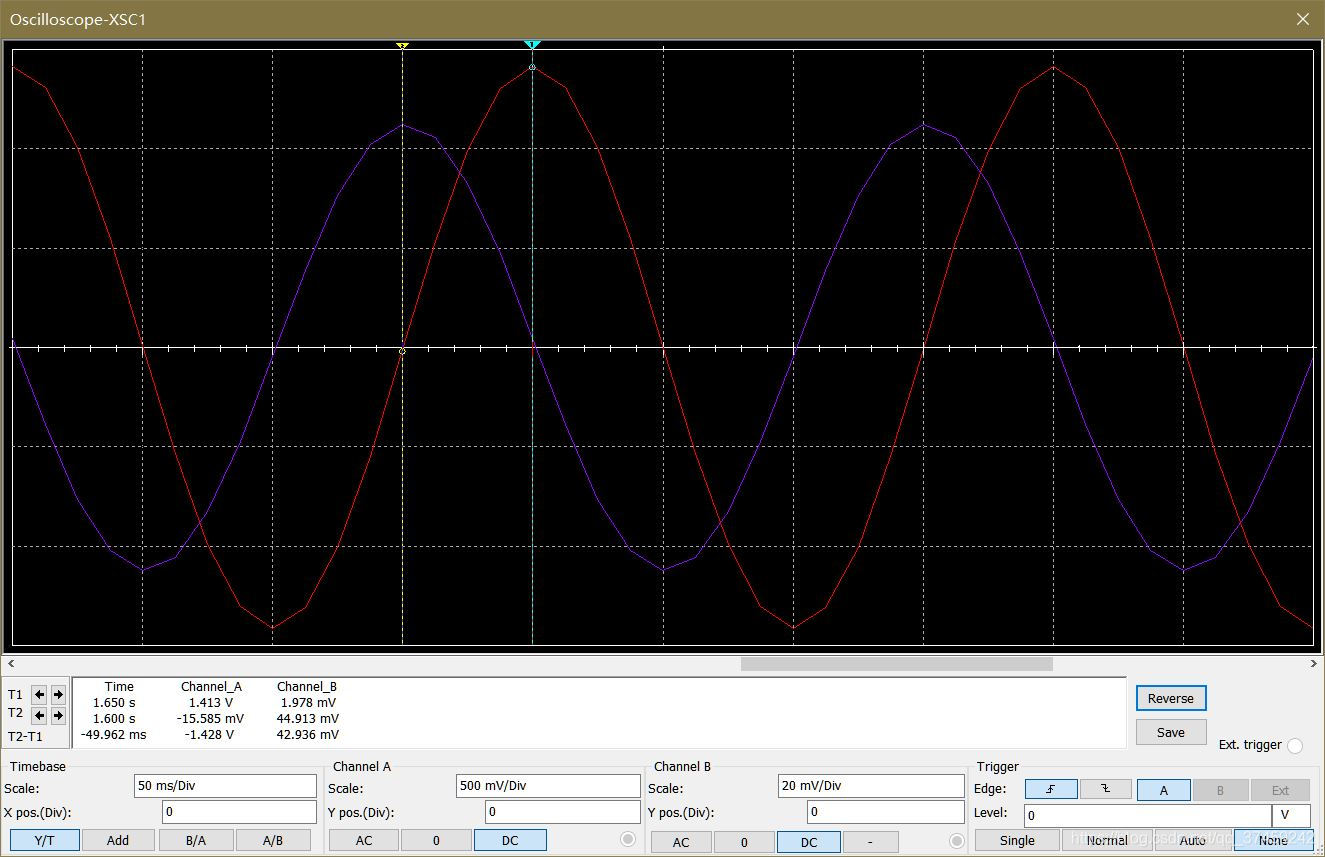

• 3.验证 : 粗浅地验证一下, 将两个测量线分别放置在输入输出两个波峰上(红 : 输入, 紫 : 输出),可以看到 :

  • $V_{inMAX}=1.413V$
  • $V_{outMAX}=44.913mV$
  • 放大倍数 : $K_2=\frac{u_o}{u_i}$
    $=\frac{V_{outMAX}}{V_{inMAX}}$
    $=\frac{44.913mV}{1.413V}$
    $\approx 0.03178$


• 4.结论 :$K_1=0.03162\approx K_2=0.03178$ , 验证成功.

  • 因为存在取余 ,放置测量线位置不精确等因素, 所以会造成一些误差.

2.相频特性

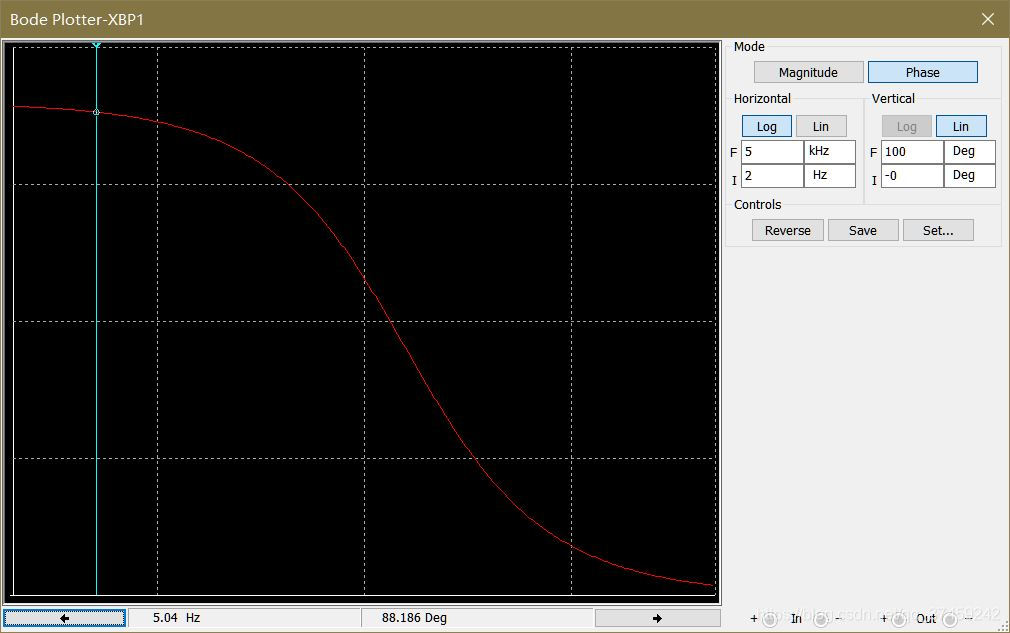

• 1.打开波特仪, 开始仿真, 按照如图所示调整图像, 将测量线放置到 5 Hz .


• 2.已知 : 如图所示, 当信号频率约为 5 Hz时, 迟滞角度为
  $D_1=$ 88.186 Deg(Deg : ° – 角度)

• 3.验证 : 粗浅地验证一下, 将两个测量线分别放置在输入输出两个波峰上(红 : 输入, 紫 : 输出),可以看到 :
  $\because$
  输入与输出信号周期 : $T=\frac{1}{5}s=200ms$
  输出滞后输入信号时长 : $t=49.926ms$
  $\therefore$
  迟滞角度 :
  $D_2=49.926ms\times \frac{360°}{200ms}=89.8668$

• 4.结论 : $D_1=88.186\approx D_2=89.8668$
  • 因为存在放置测量线位置不精确等因素, 所以会造成一些误差, 但不妨碍 验证成功

四.声明 : 个人见解,仅供参考
