PADS Layout导出结构图及尺寸标注的方法

在工作中不仅仅结构部门的同事需要给你结构图纸,有时也需要我们给结构图纸到甲方爸爸—客户;在没有结构部门同事给的结构图纸的情况下,如何从PADS Layout中导出标注了尺寸的结构图呢?

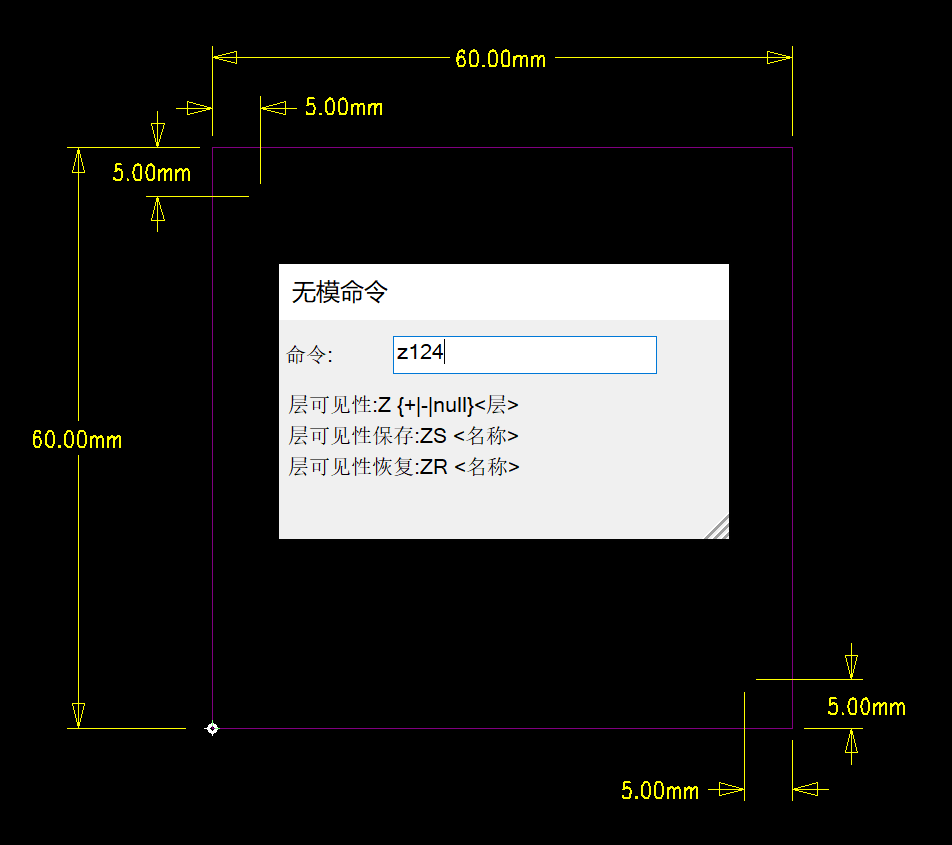

第一步:在pcb上找到尺寸标注所在的层,如尺寸标注所在的Drill Drawing层,即124层,如下:

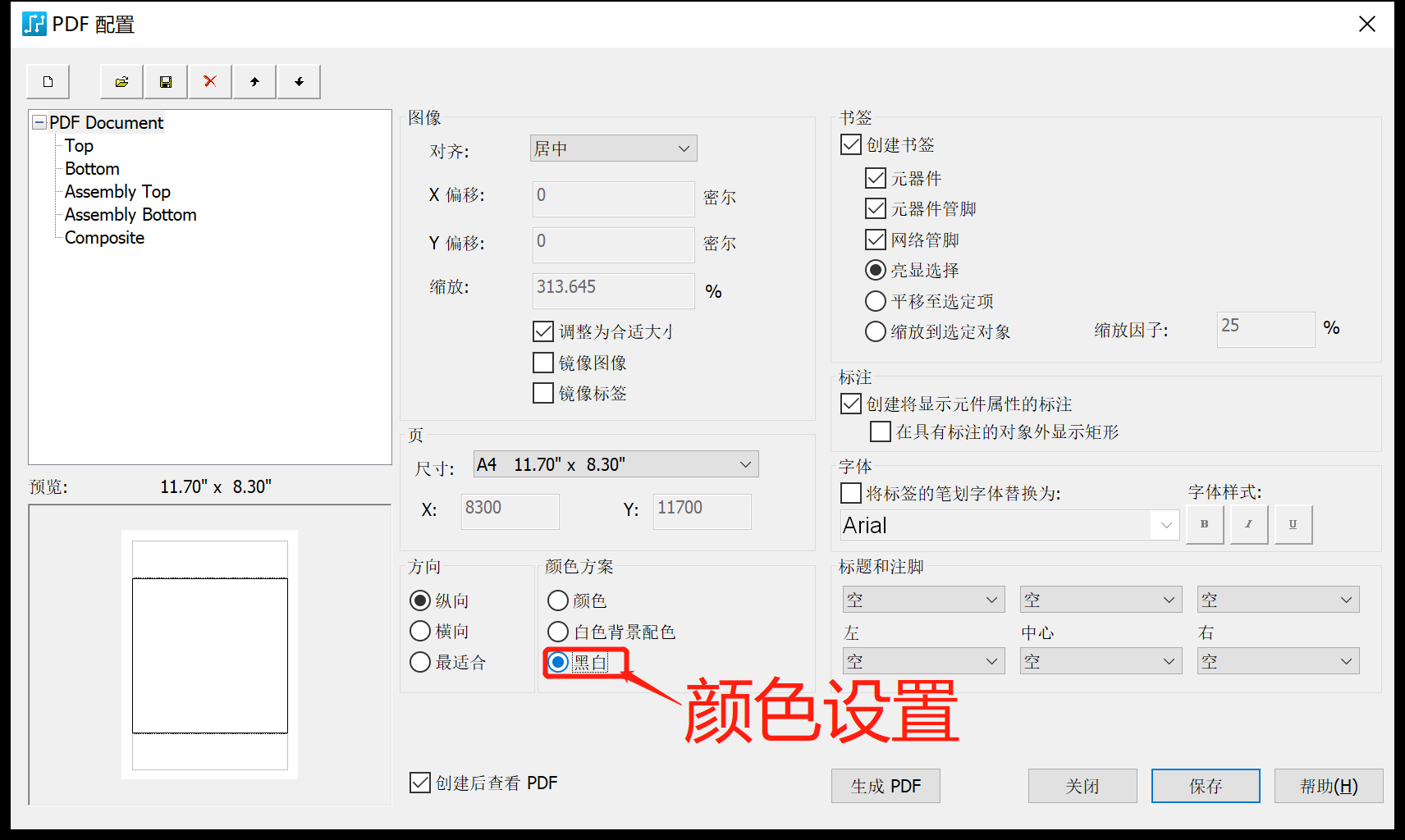

第二步:选择:文件—生成pdf后,在弹出的pdf配置界面下,选择颜色方案—黑白:

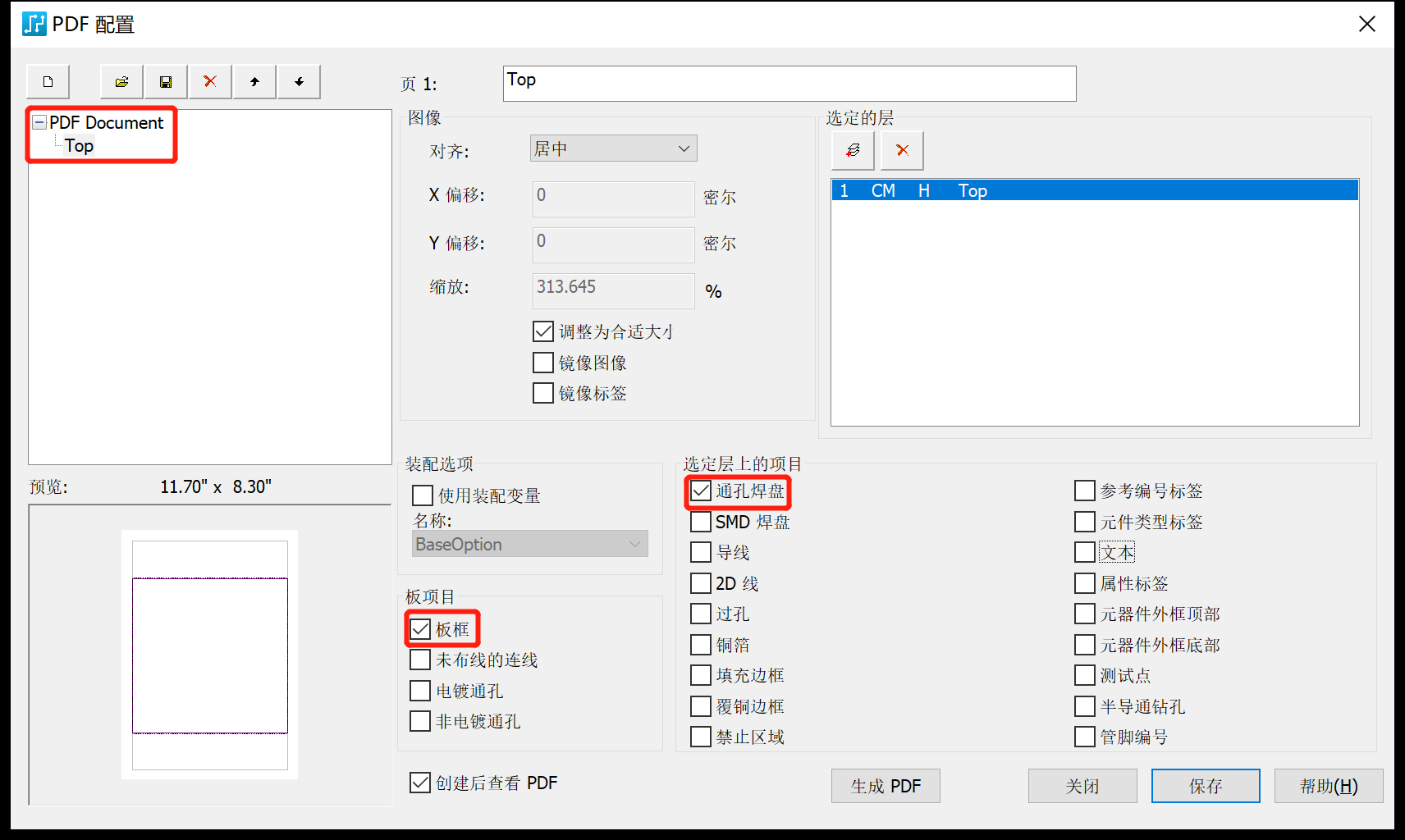

 第三步:选择Bottom或Top层,并勾选板框、通孔焊盘:

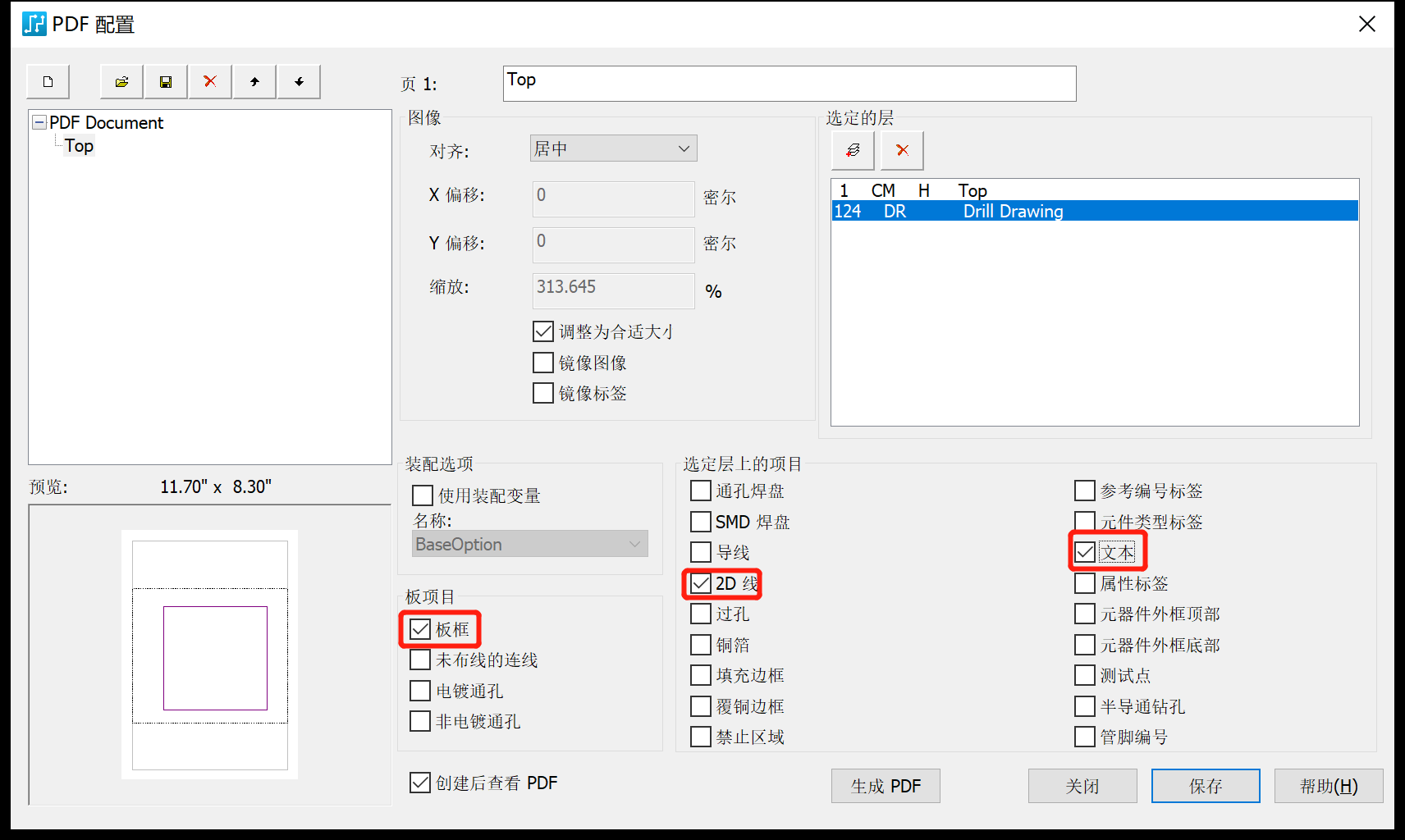

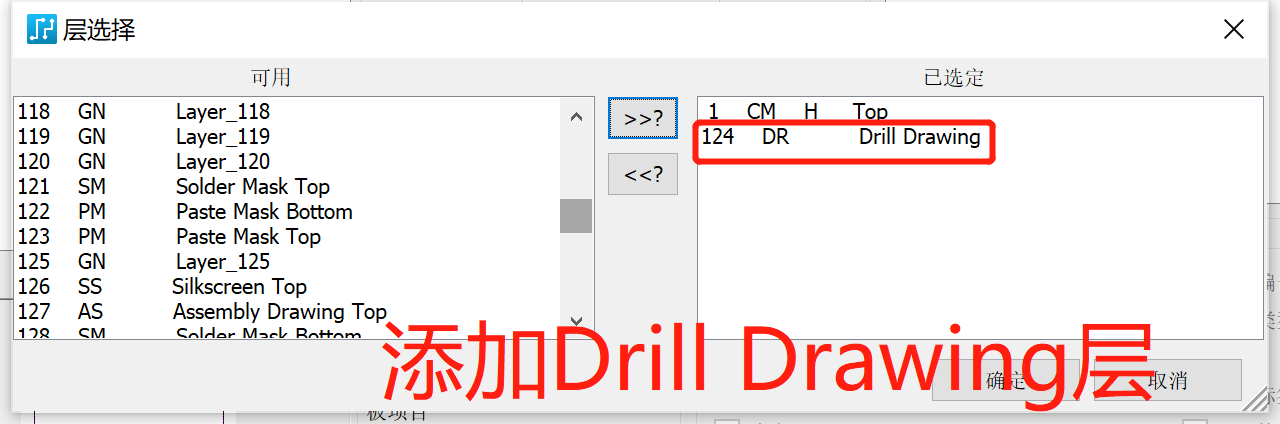

 第四步:在选定的Bottom/Top层下添加Drill Drawing层,并在Drill Drawing层选择板框、2D线、文本:

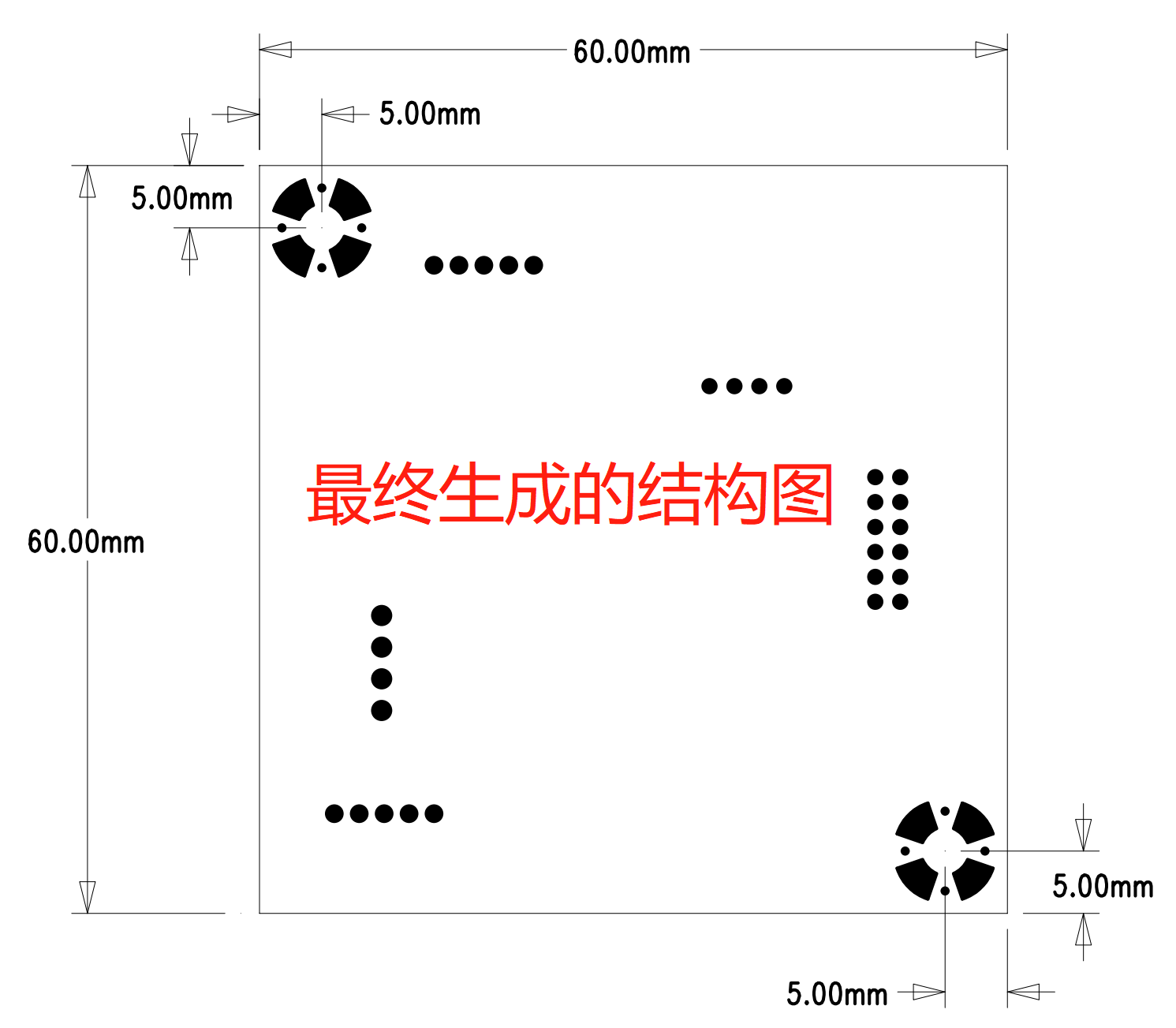

 最后一步:点击生成pdf并保存就可以了:
