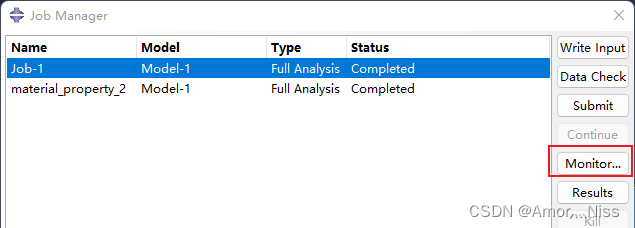

在【Job Manager】对话框中单击【Monitor 】按钮,可以显示分析作业的运行状态(即 STA 文件中的内容)。

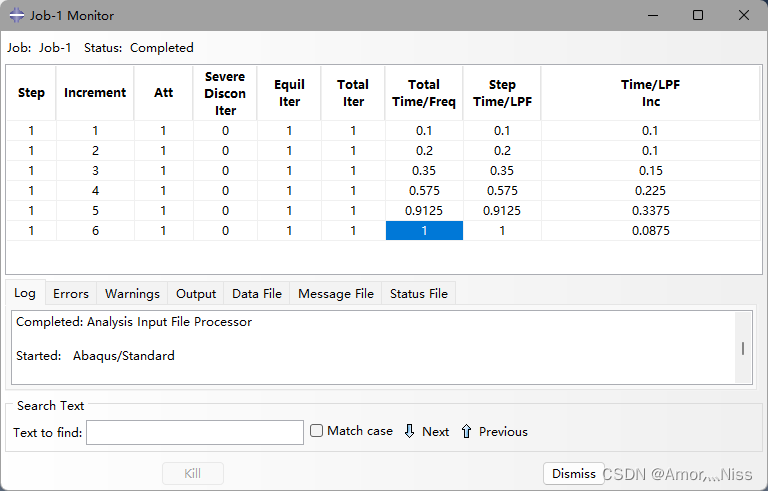

以下为各列数据的含义:
表头 | 全称 | 含义 |
---|---|---|
Step | 分析步编号 | |
Increment | 增量步编号 | |
Att | attempt | 迭代过程中的尝试(attempt)次数。每出现一次增量折减(cutback),Att 就增加1 |
Severe Discon Iter | severe discontinuity iteration | 严重不连续迭代的次数(简称 SDI),在分析过程中,每出现一次接触状态的变化(由开放到闭合、由闭合到开放、节点滑动、节点静止等),SDI 的次数增加1,SDI 的次数越多,表明该分析步该增量步越不容易收敛 |
Equil Iter | 平衡迭代次数(简称 EI),主要指求解平衡方程中的迭代次数 | |
Total Iter | 总的迭代次数,为严重不连续迭代次数和平衡迭代次数之和 | |
Total Time/Freq | 总的分析步时间(或频率) | |
Step Time/LPF | 当前分析步时间(或静力屈曲分析中的加载比例系数) | |
Time/LPF Inc | 时间(或加载比例系数)增量步长 |
