一、前言

通过对软件一些常用参数和快捷键的设置，可以更高效的使用软件。
本文参考：Altium Designer 16 （9小时全套教程）AD16绘制STM32高端开发板PCB设计视频教程
Altium Designer 20 19（入门到精通全38集）四层板智能车PCB设计视频教程AD19 AD20 凡亿

二、常用参数设置

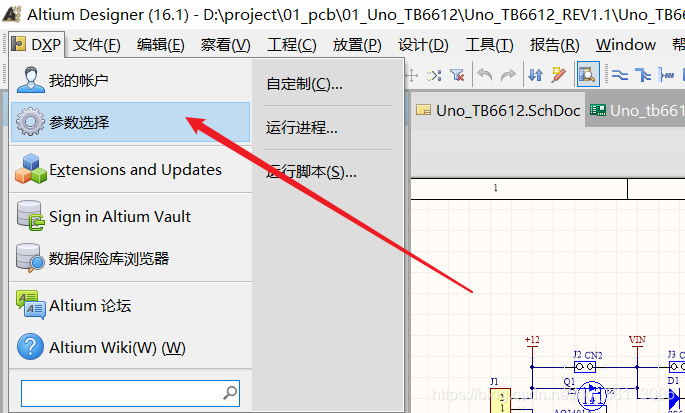

点击【DXP】->【参数选择】，即可打开参数选择页面，

主要关注的设置如下：

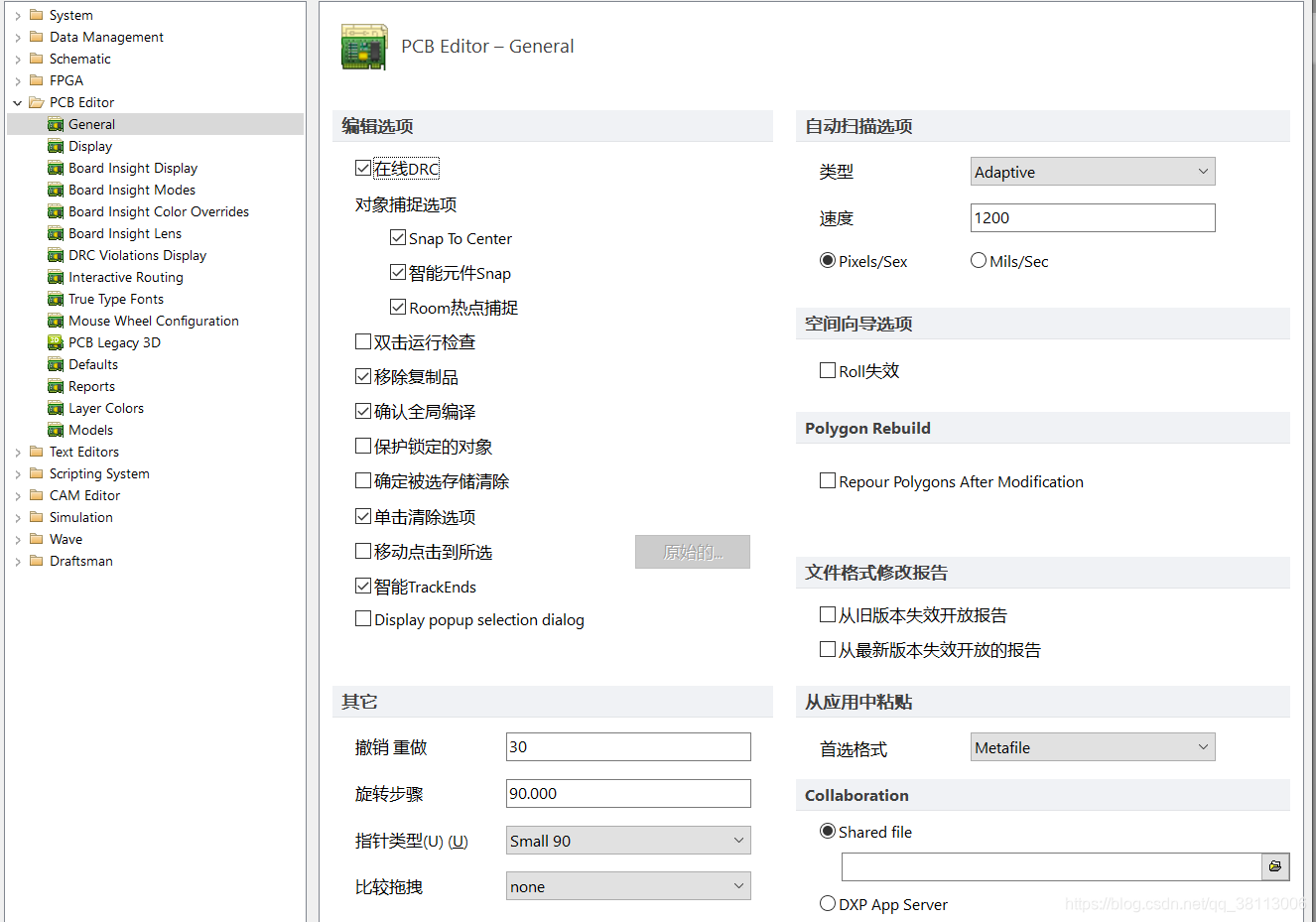

1. 对于PCB的通用设置，我们默认即可

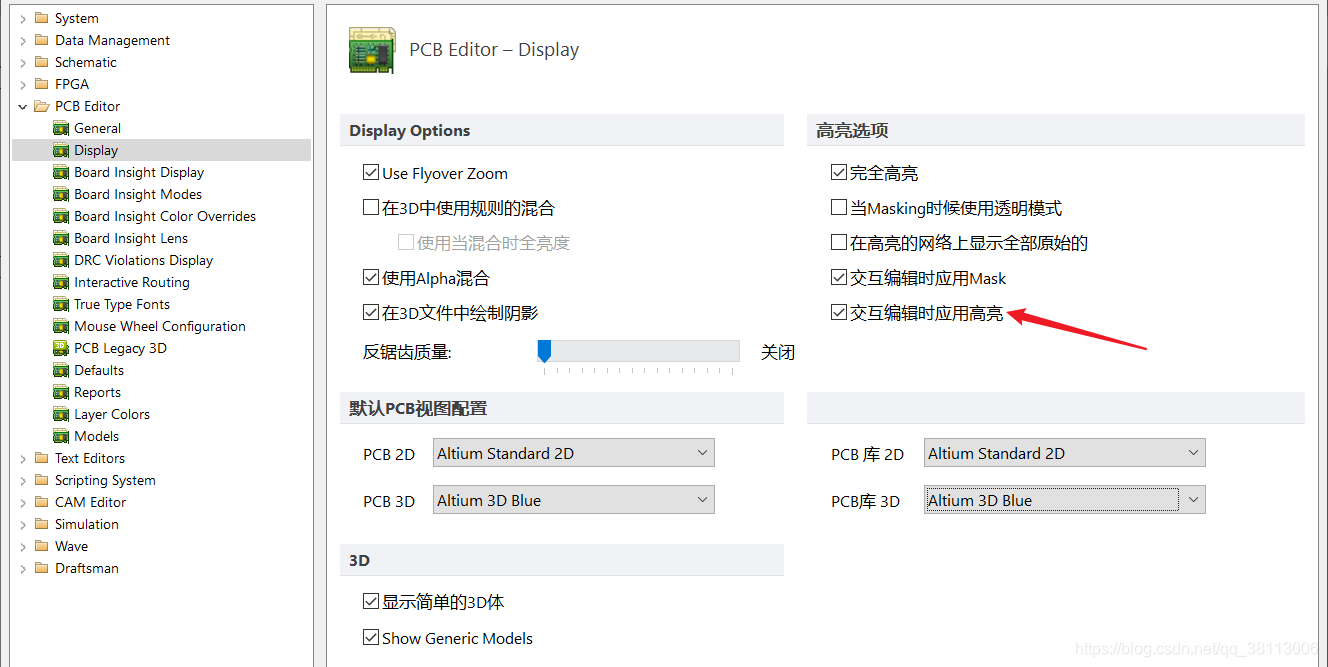

2. PCB设计的显示设置，我们将【交互编辑时应用高亮】勾选上，如下所示，这样我们走线时会高亮


3. PCB板的显示，我们按如图勾选即可

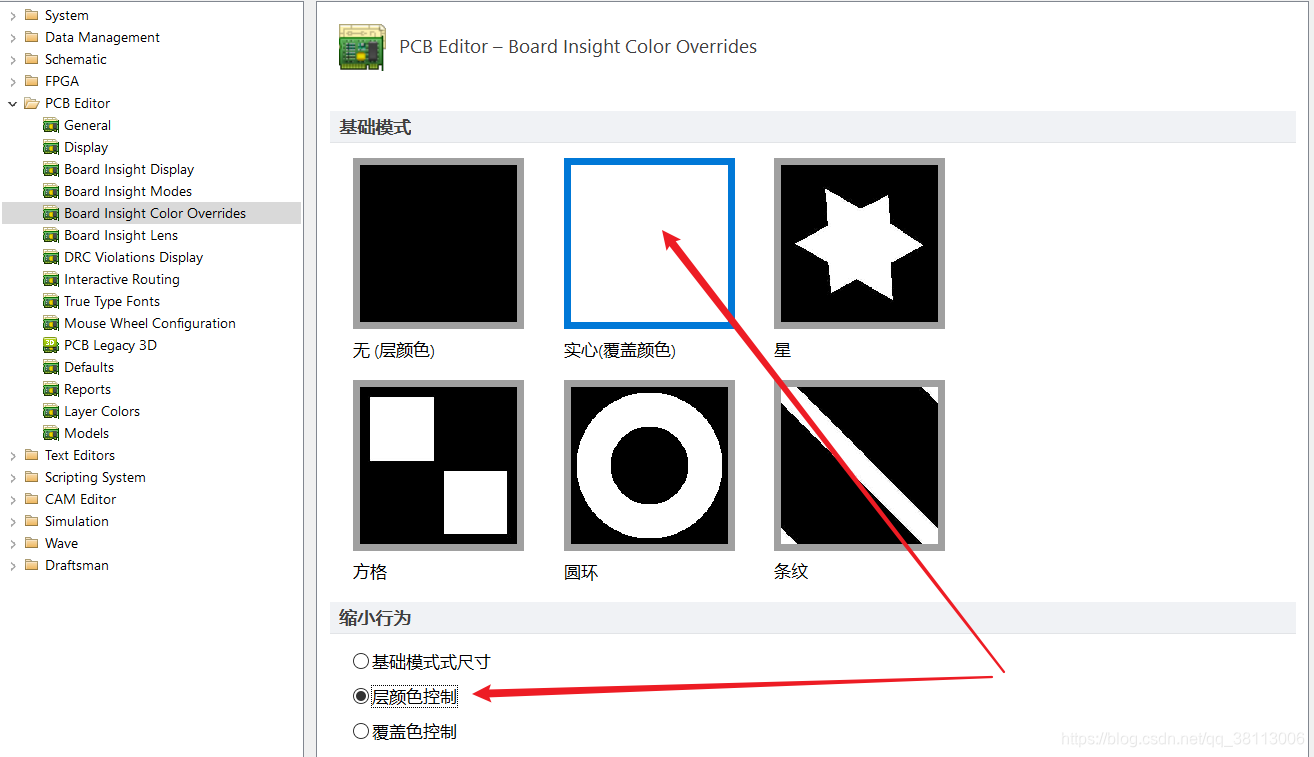

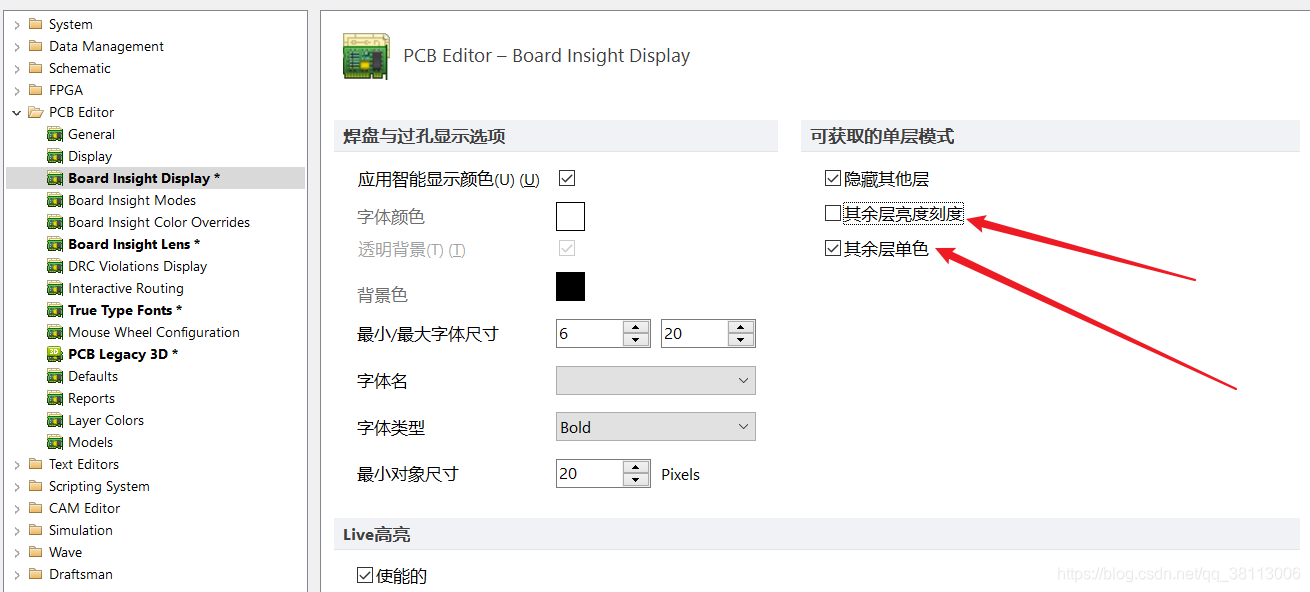

4. 颜色显示模式，我们按如下选择即可

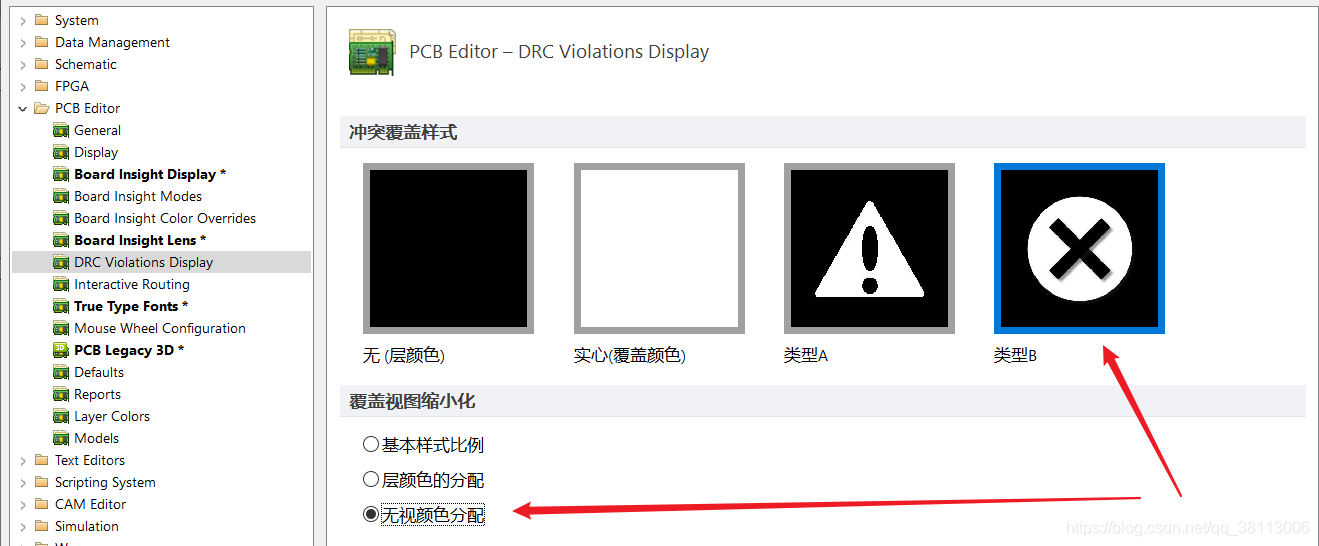

5. DRC报告显示，如图所选

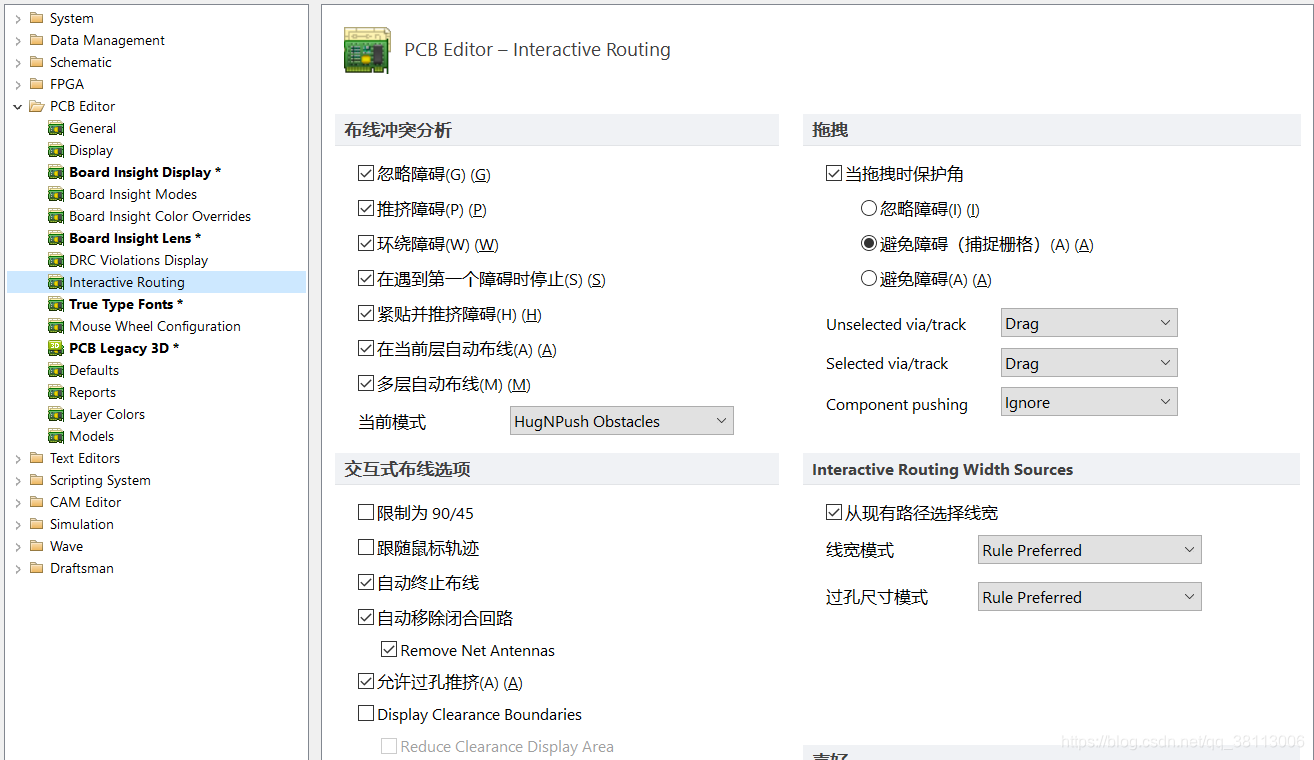

6. 走线设置


三、默认参数

默认参数中主要设置一个过孔大小即可，双击【Via】即可进入设置界面

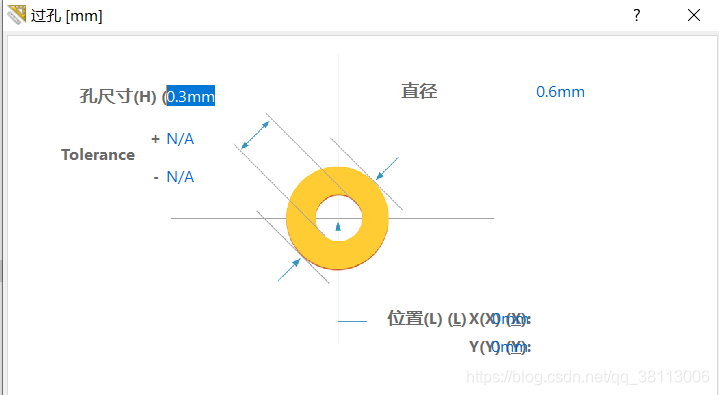

我们将【孔直径】设为0.3mm，【外直径】设为0.6mm

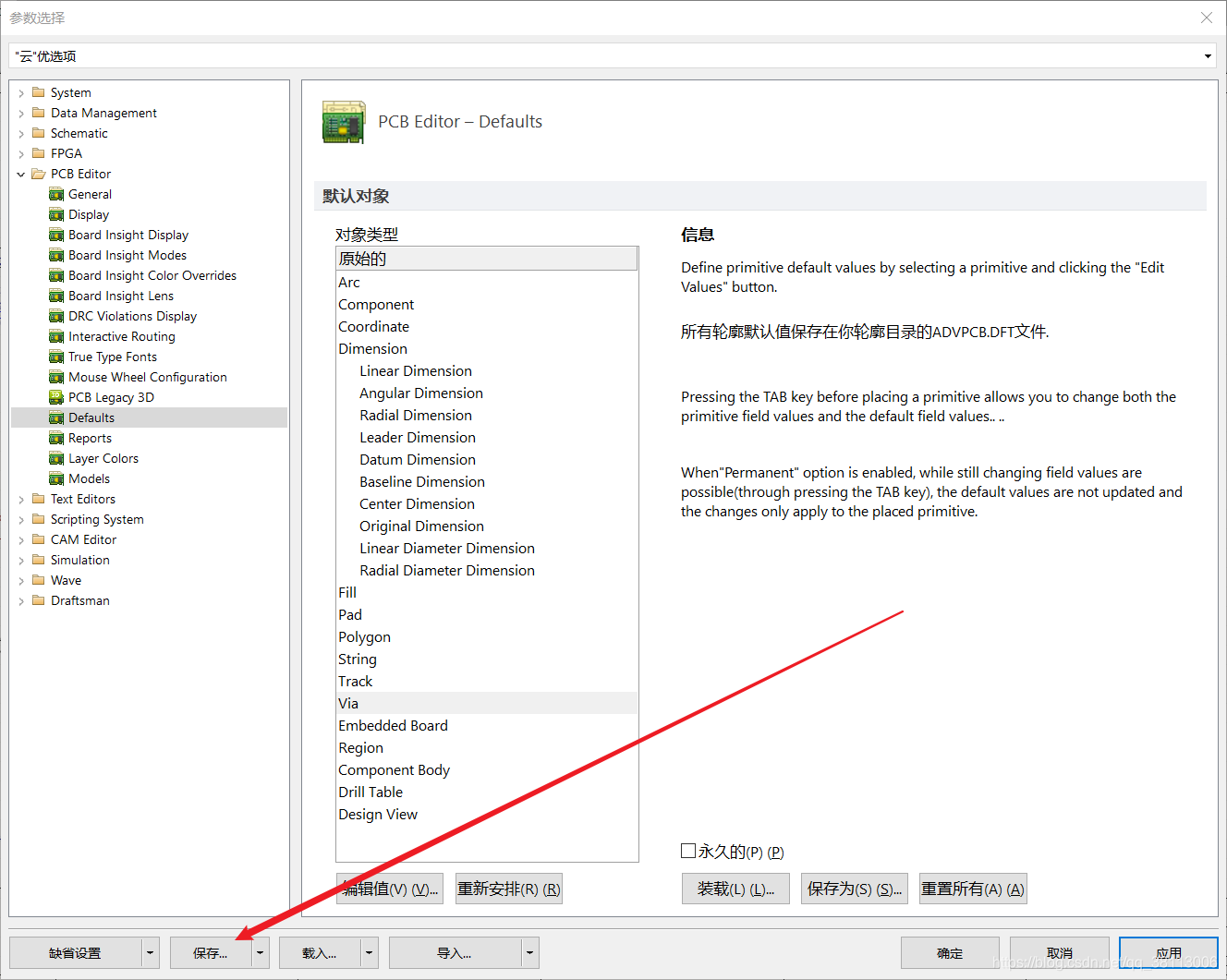

然后我们可以点击保存按钮，将这一份设置的默认参数保存下来

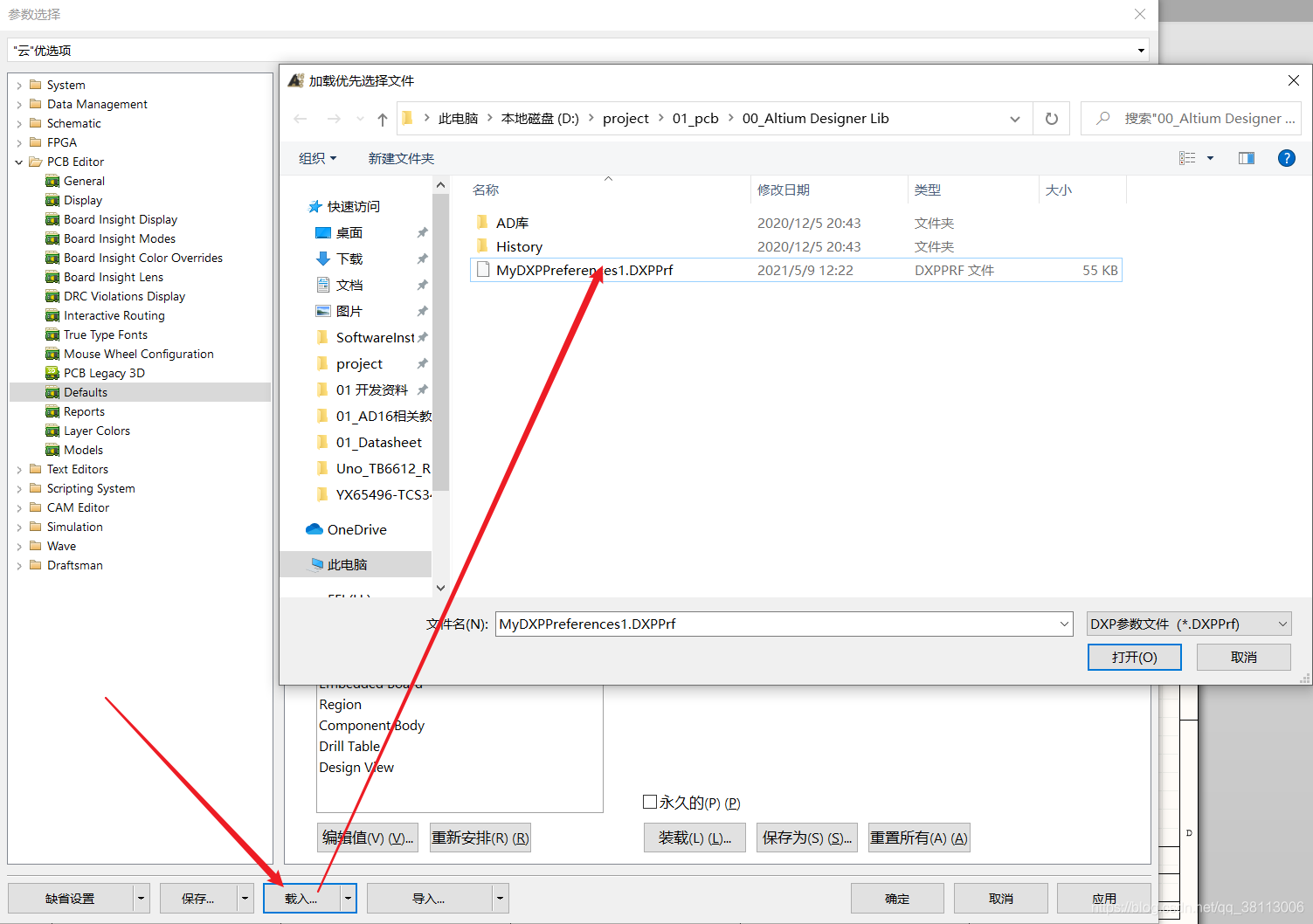

然后下次点击【载入】即可将我们设置的参数导入进来

四、快捷键设置

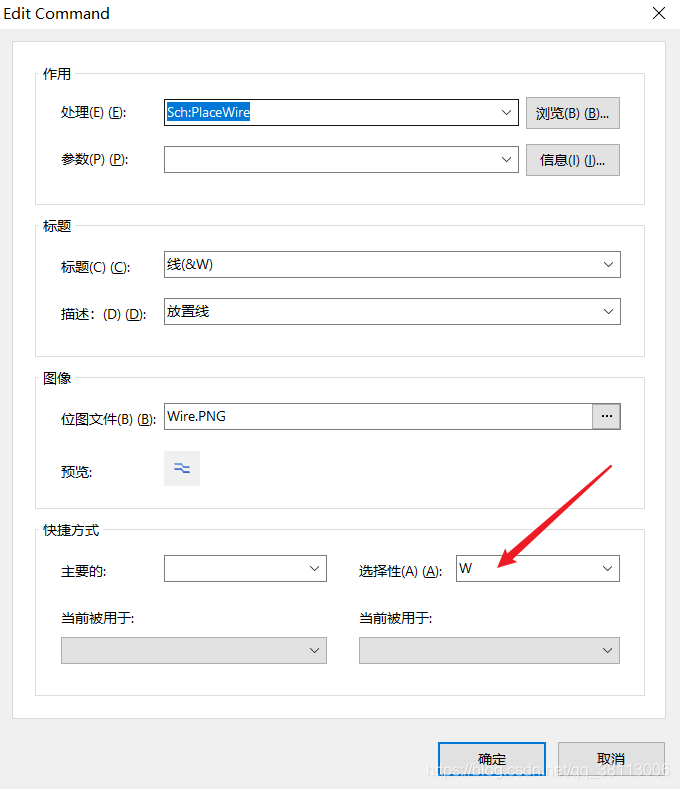

我们在菜单上找到我们想要设置的快捷键，然后【Ctrl+左键单击】即可进入设置快捷键，在如下所示框中直接按需要是快捷键即可

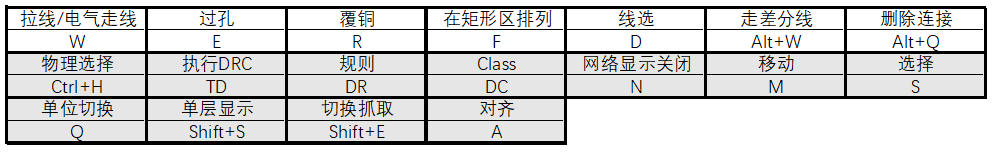

这是我们使用的一套快捷键，可供参考

设置路径如下所示：

实现功能	快捷键	设置路径
拉线/电气走线	W	【Place】->【Track】
过孔	E	【Place】->【Via】
覆铜	R	【Place】->【Polygon Pour…】
在矩形区排列	F	【Tools】->【Component Placement】->【Arrange Within Rectangle】
线选	D	【Edit】->【Select】->【Touching Line】
走差分线	Alt+W	【Route】->【Interactive Differential Pair Routing】
删除连接	Alt+Q	【Rount】->【Un-Route】->【Connection】

四、附录
