一、前言

硬件工程师跟结构工程师交互的文件，就只有结构图了，也就是PCB板框，这类文件一般是由AutoCAD导出的DWG、DXF文件，当然，也有只提供3D图的（如SolidWorks、Pro-E等）。

本节以Arduino Uno板的结构图DXF文件为例，演示DXF文件导入到Altium Designer中。

二、确定DXF支持

首先我们要确定当前我们使用的软件版本是否支持导入DXF，我们在PCB编辑窗口下，依次选择 【文件】 > 【导入】，查看是否可以支持DXF文件，

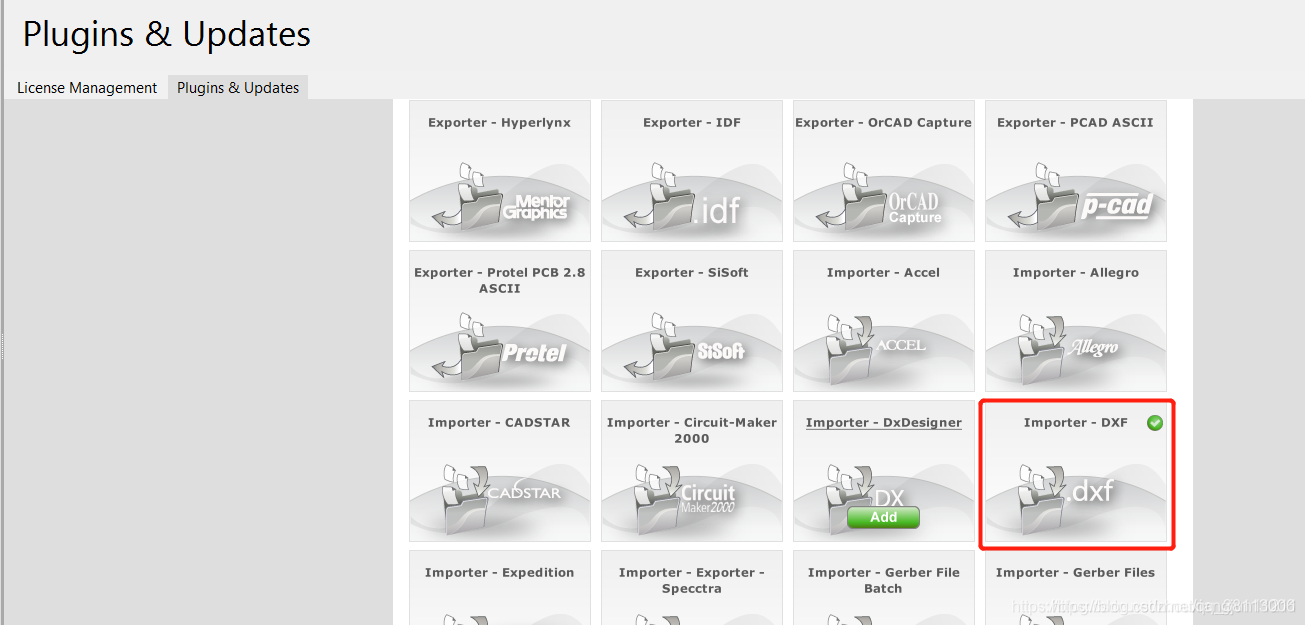

对于低版本的AD，可能是不支持的，需要下载DXF插件，点击【DXP】 > 【Plug-ins and updates】，然后在Plugins & Updates界面下依次选择【Importers and Exporters】 > 【Importer - DXF】 点击 Add，下载成功后会显示绿色对号，这样DXF导入插件就安装成功了。

三、获取DXF文件

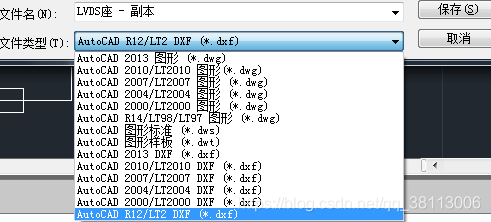

当得到的是3D图时候，用AutoCAD打开DWG或DXF文件，保存为低版本的DXF文件，或者直接提示结构工程师保存为低版本的DXF文件。其中，R12/LT2是最低的版本，如果有线条丢失的话，可以保存为更高一点的版本，当然要先从最低的版本开始试。

四、导入DXF文件

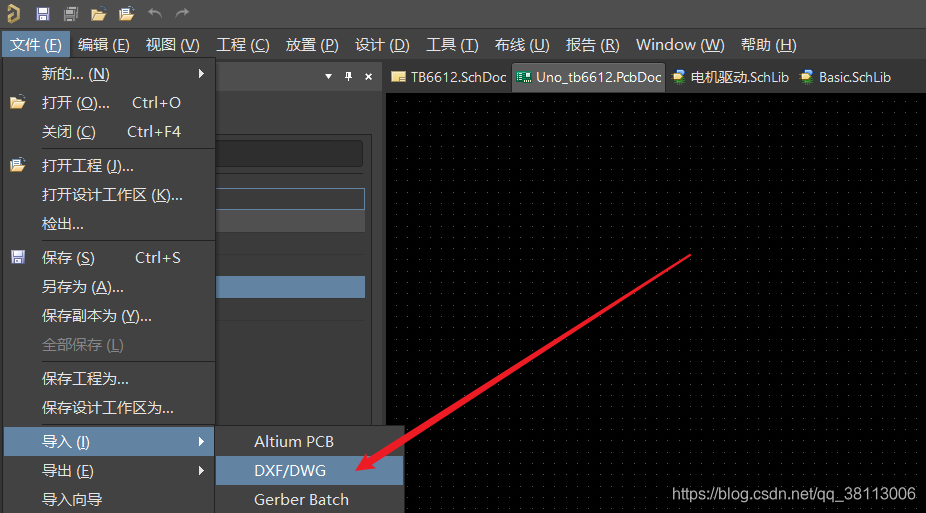

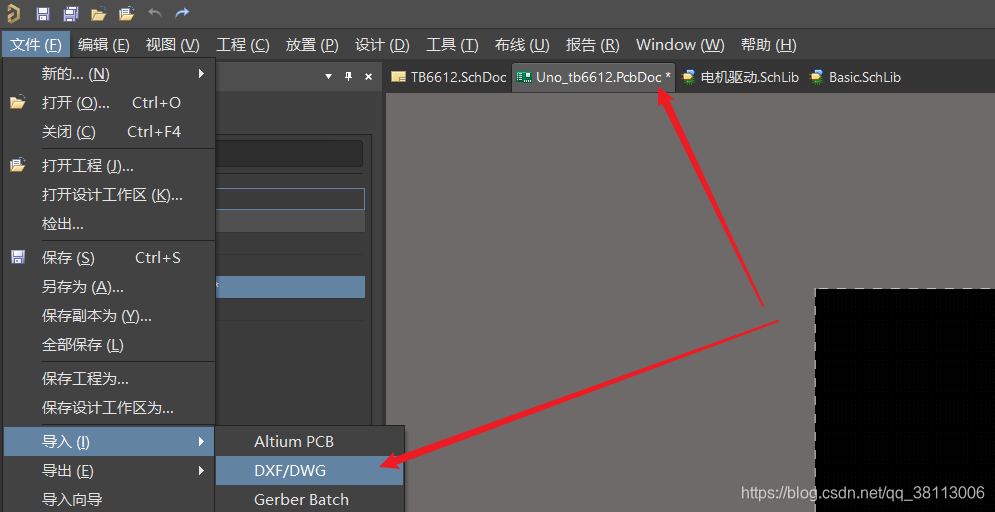

在PCB文件页面，点击【文件】 -> 【导入】->【DXF/DWG】

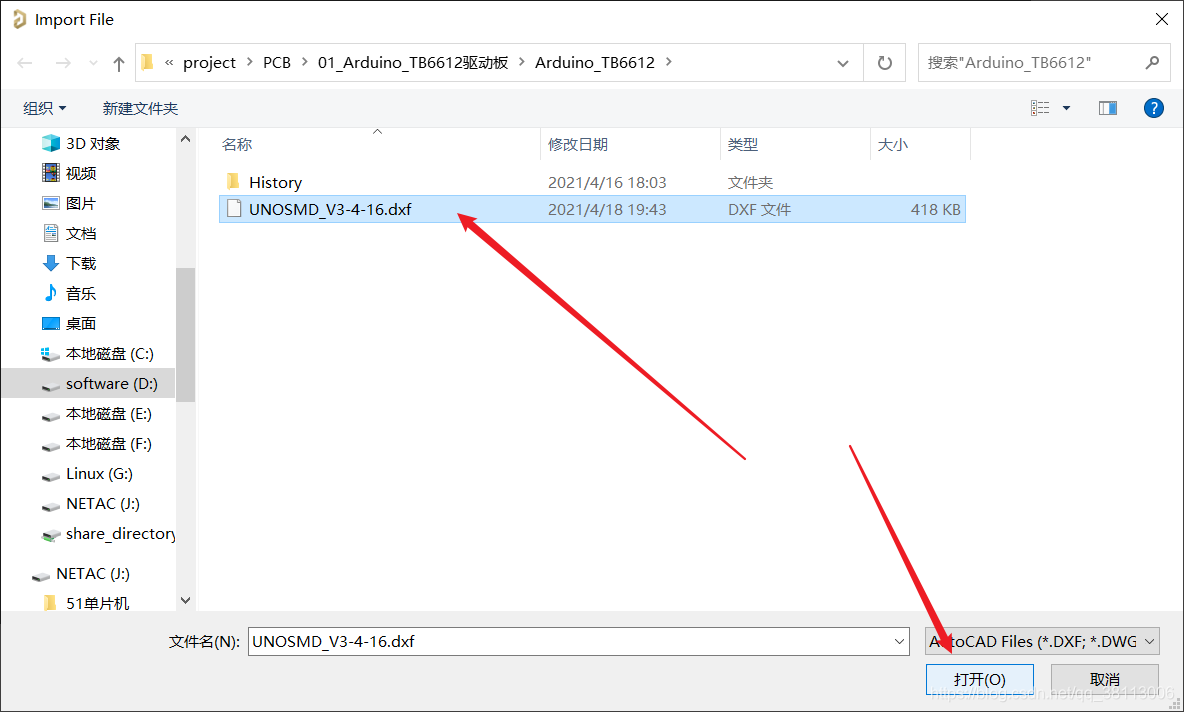

然后选择要导入的文件，点击打开

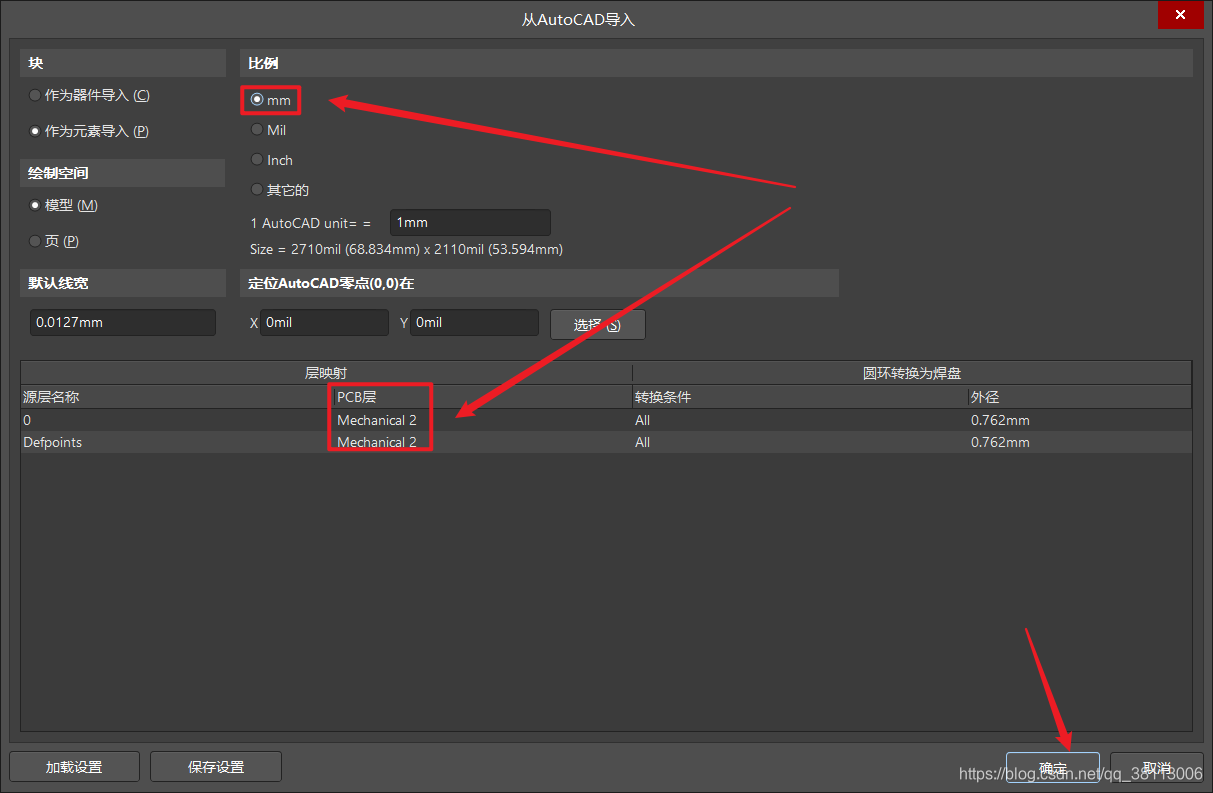

接下来导入选项页面，将比例栏设置为【mm】，层映射的PCB层都选为机械2层【Mechanical 2】，然后点击确定即可；

选择机械2层是因为机械1层和KeepOut层是给板厂做板框用的，但是一般DXF文件除了板框，还提供了其它信息（如：FPC座的位置），而这些信息是不应该做为板框的，可以想一下，FPC座的位置被人挖了个孔，这板子就废了，所以我们使用机械2层或者其它机械层

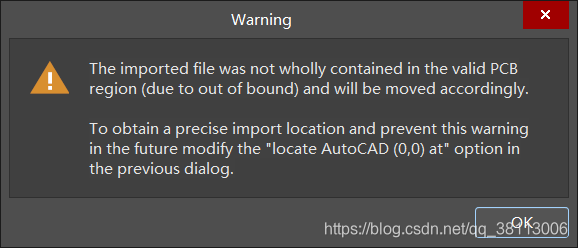

对于弹出如图所示的警告我们忽略即可

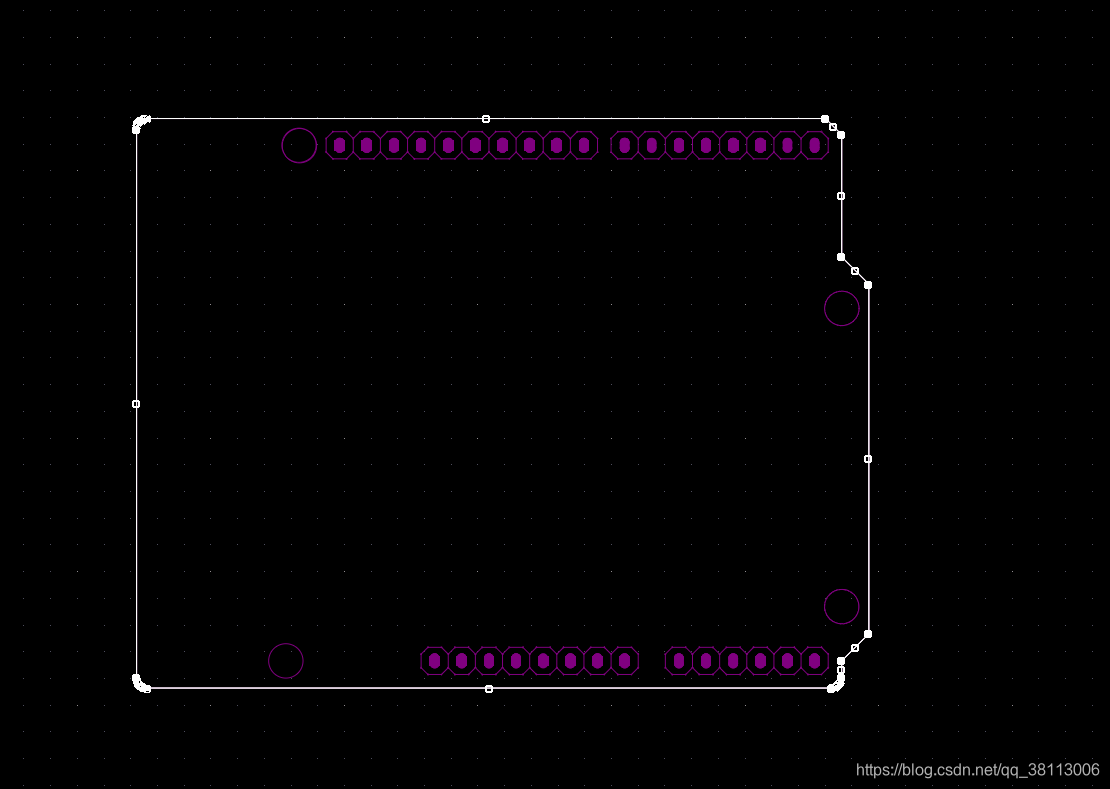

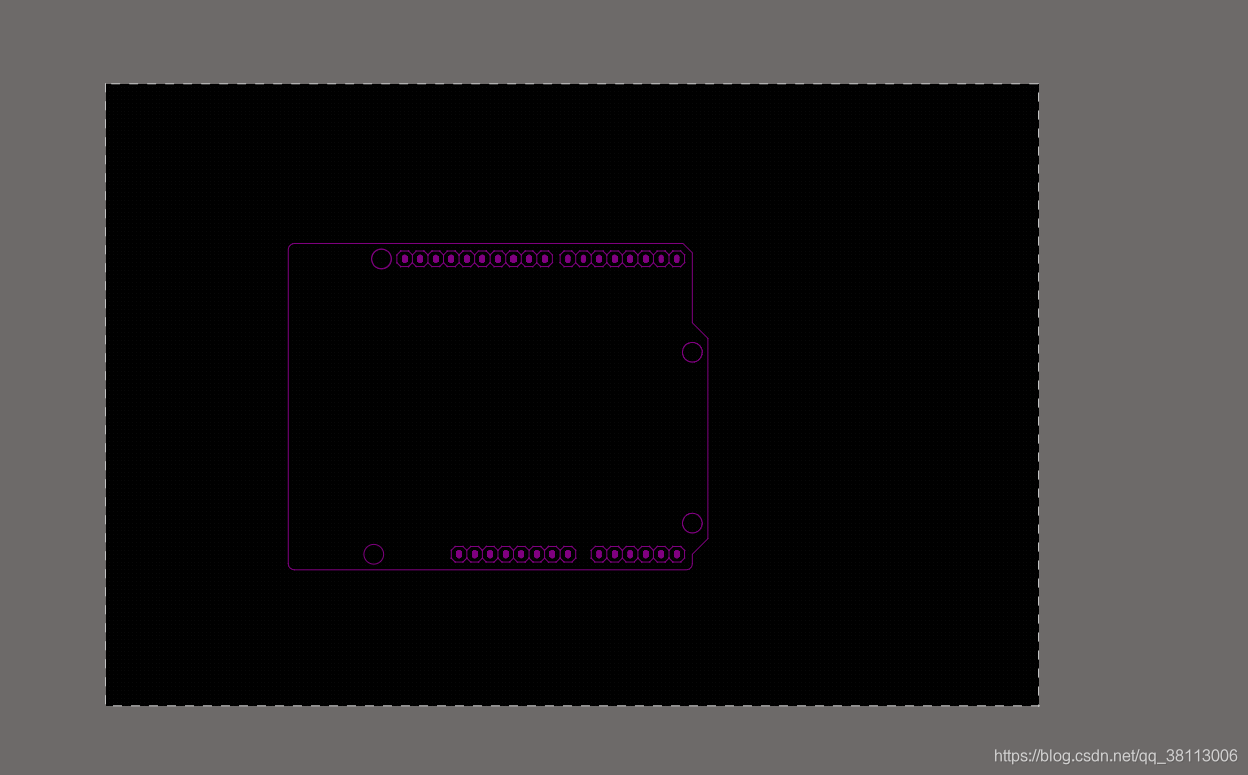

然后我们将板框全选，剪切到板子区域中，这是因为AutoCAD的基准点（也可以叫原点坐标），跟Altium Designer的不一样，

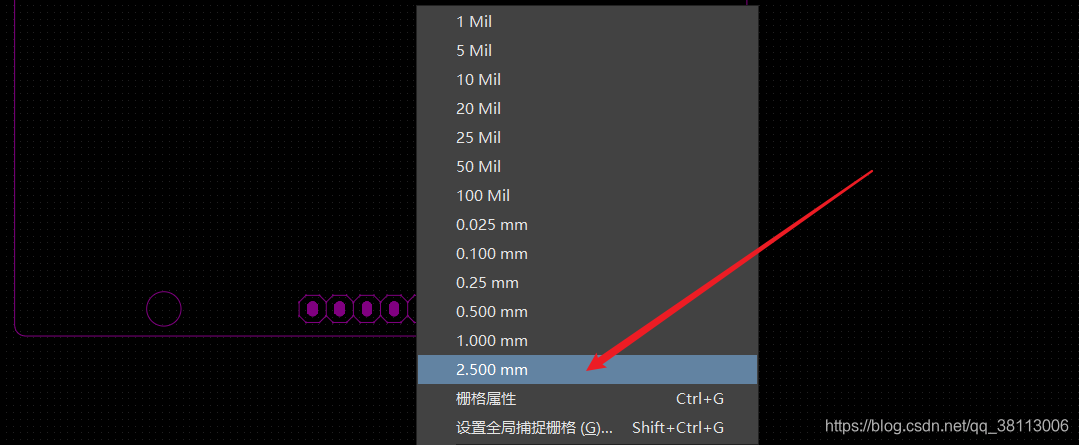

点击选择到机械2层，按【G】将栅格点调到最大，等下便于我们选定位点

接下来选中我们需要的板框，可以用Shift键实现多选的功能，也可以全选，然后然后按【TAB】键，也可以帮我们选择最外层的框，

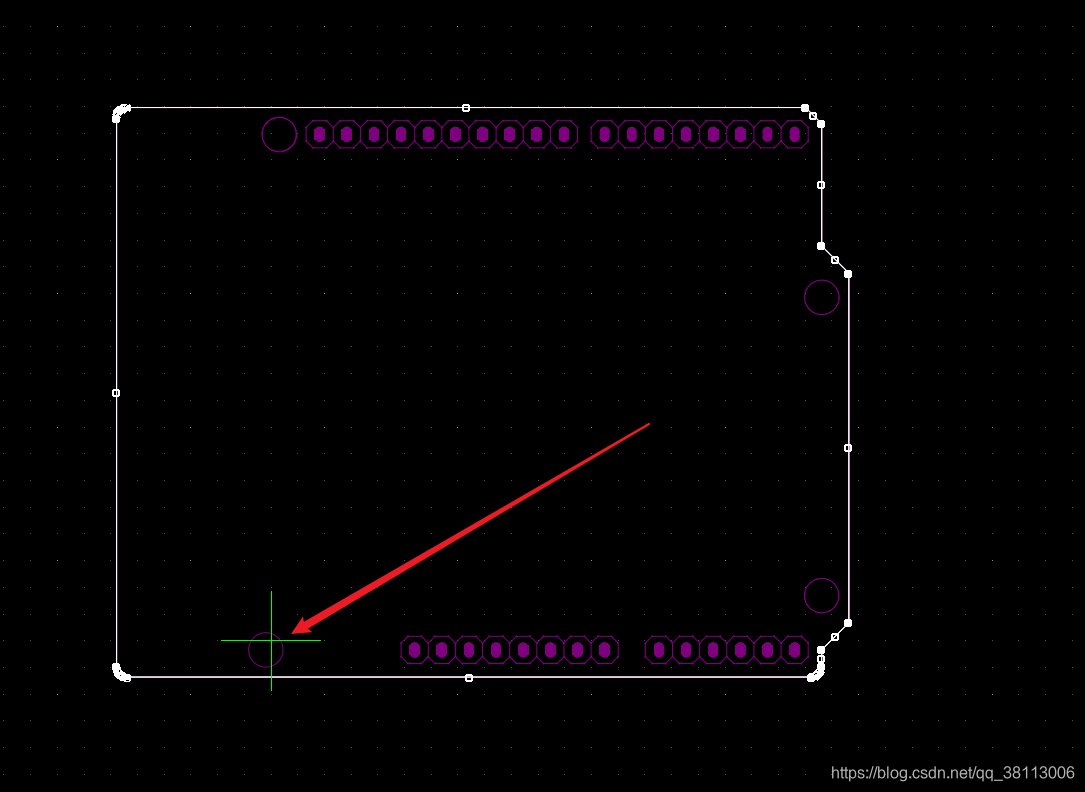

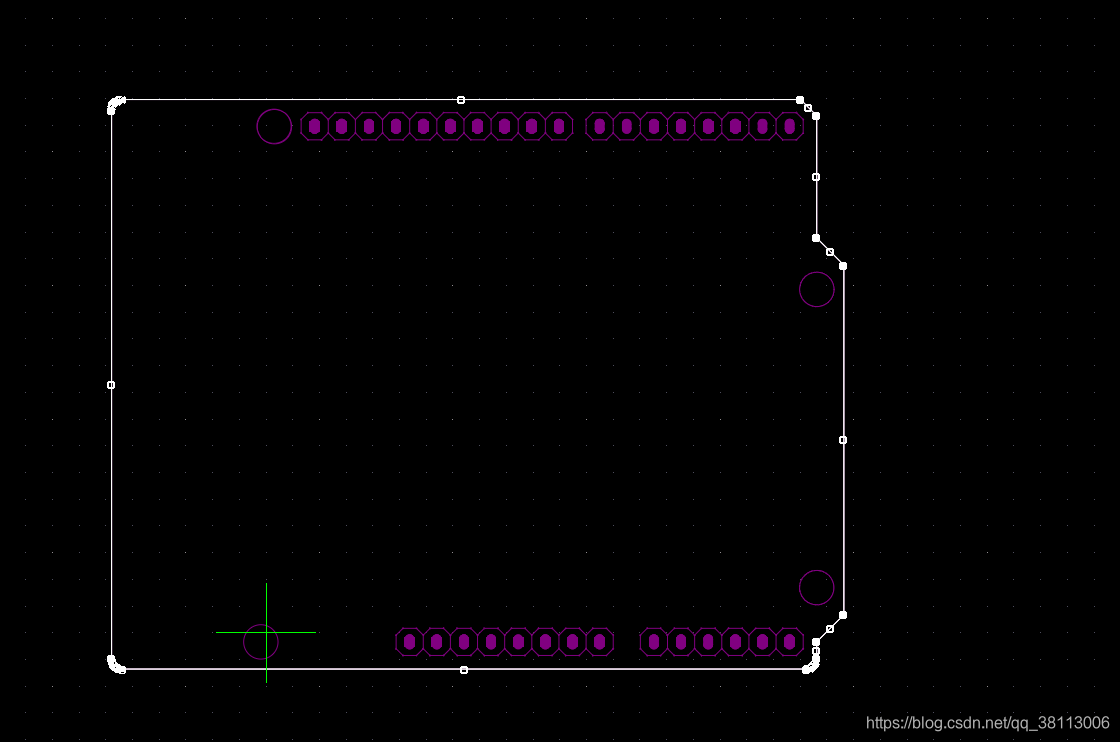

然后选择【Ctrl + C】复制，注意我们选择的定位点，最好选一个好记的，如图，选择左下角定位孔的一个点

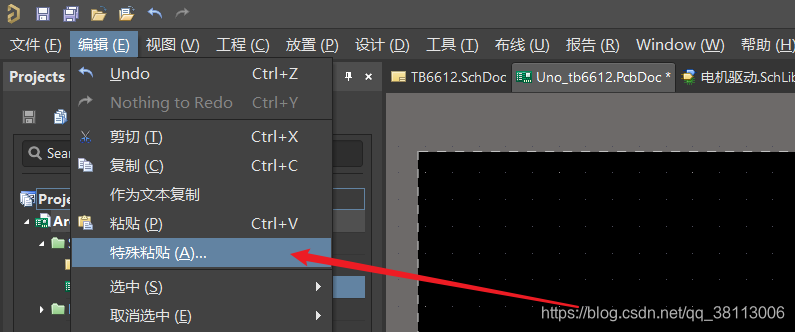

接着选到机械一层，然后选择【特殊粘贴】

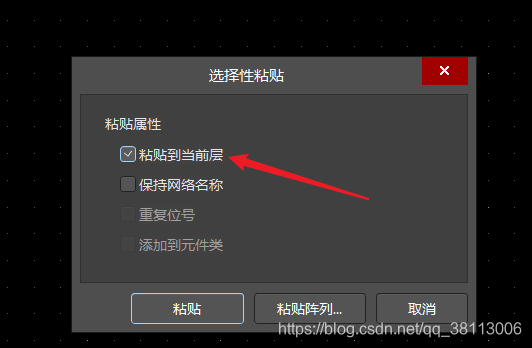

勾选粘贴到本层

接着那个定位要选回原来那个位置，我们就可以将板框重合了，同样的，【Keep-Out Layer】也可以这样操作

五、设置板子外形

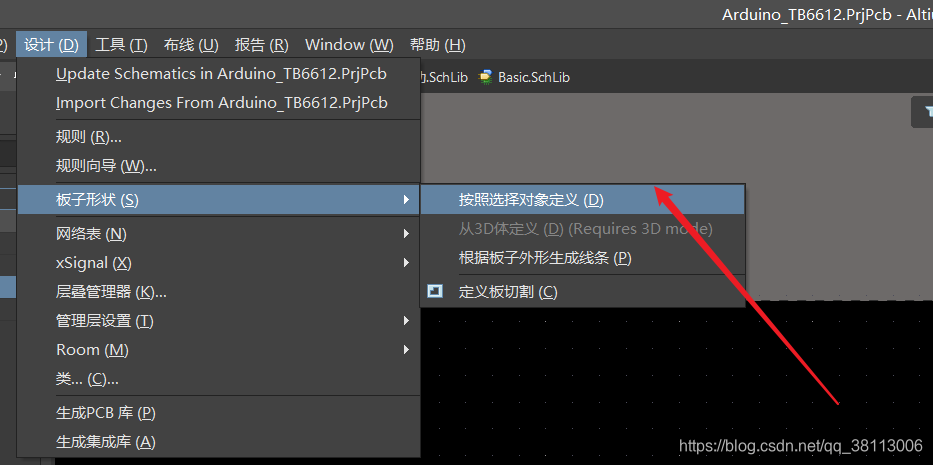

将【Mechanical 2】和【Keep-Out Layer】的板框复制好后，随便选择一层，将边框选中，点击【设计】->【板子形状】->【按选择对象定义】

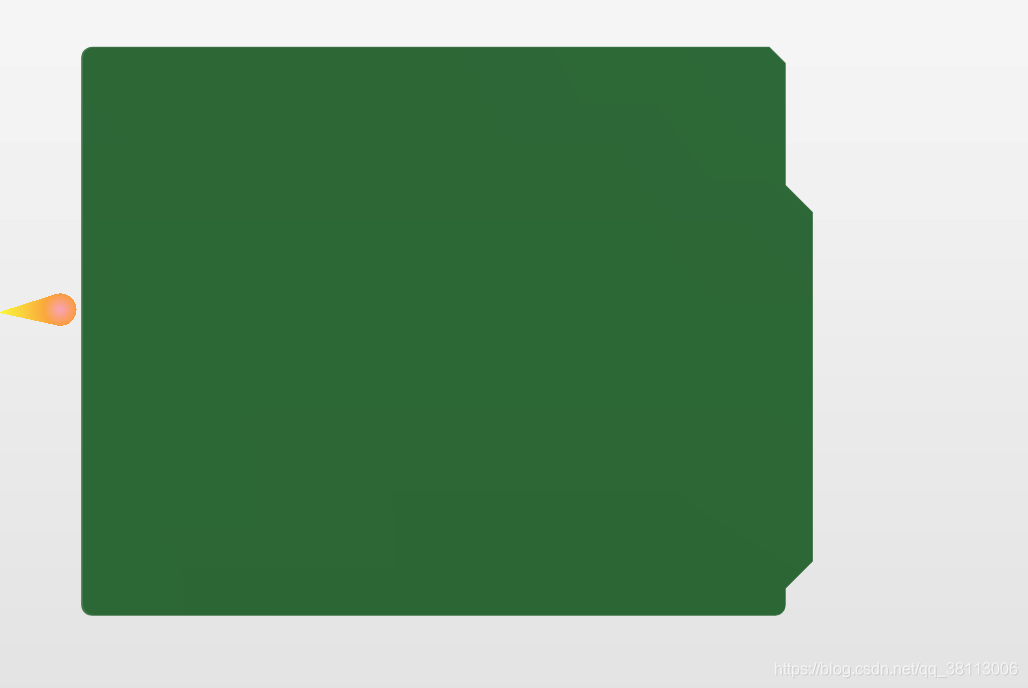

这样就得到我们板子外形了，按快捷键【3】查看一下3维图

六、开固定孔

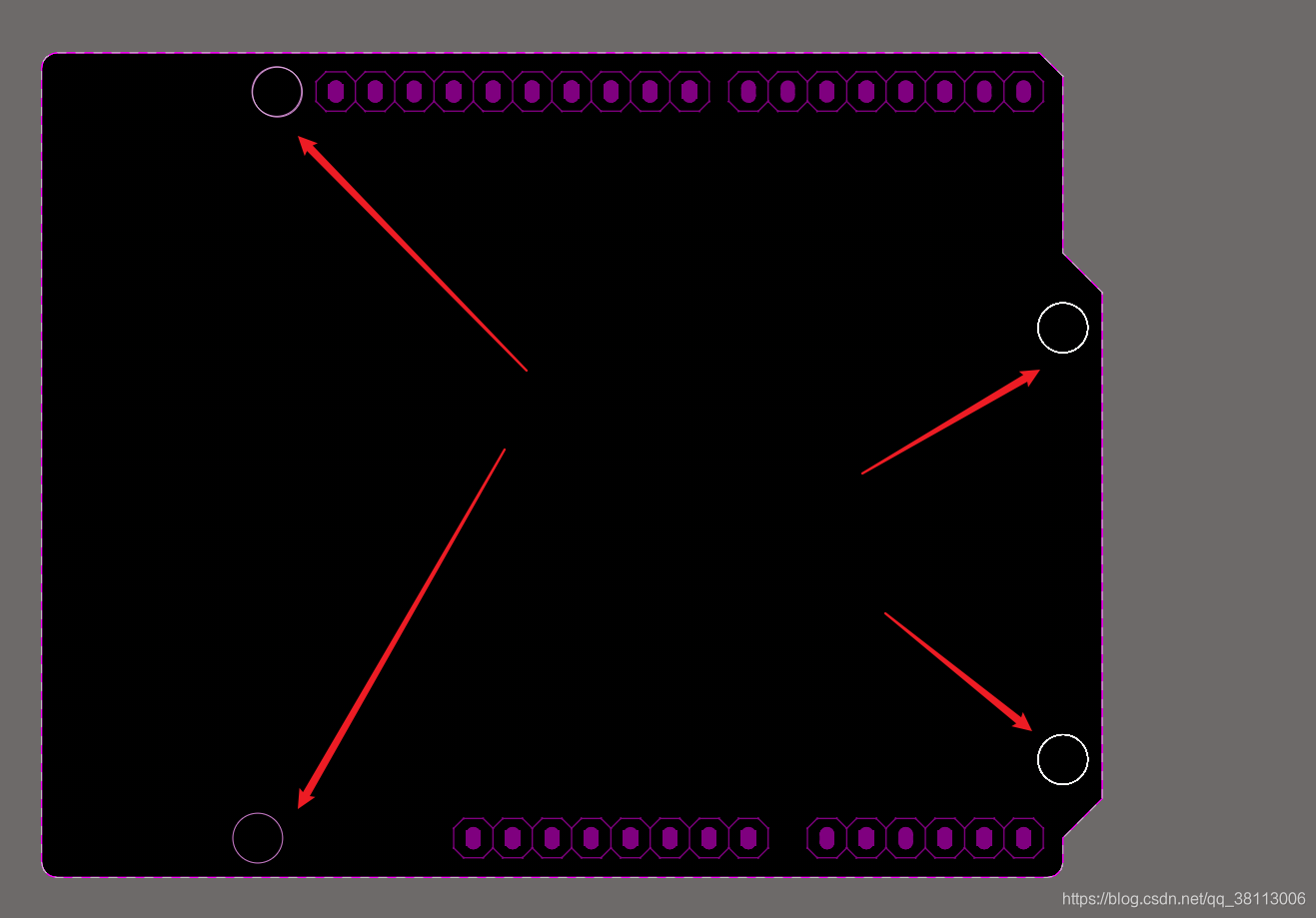

我们可以看到3维图中显示外框，像固定孔什么的，都看不到，接下来我们开出固定孔，选中4个固定孔

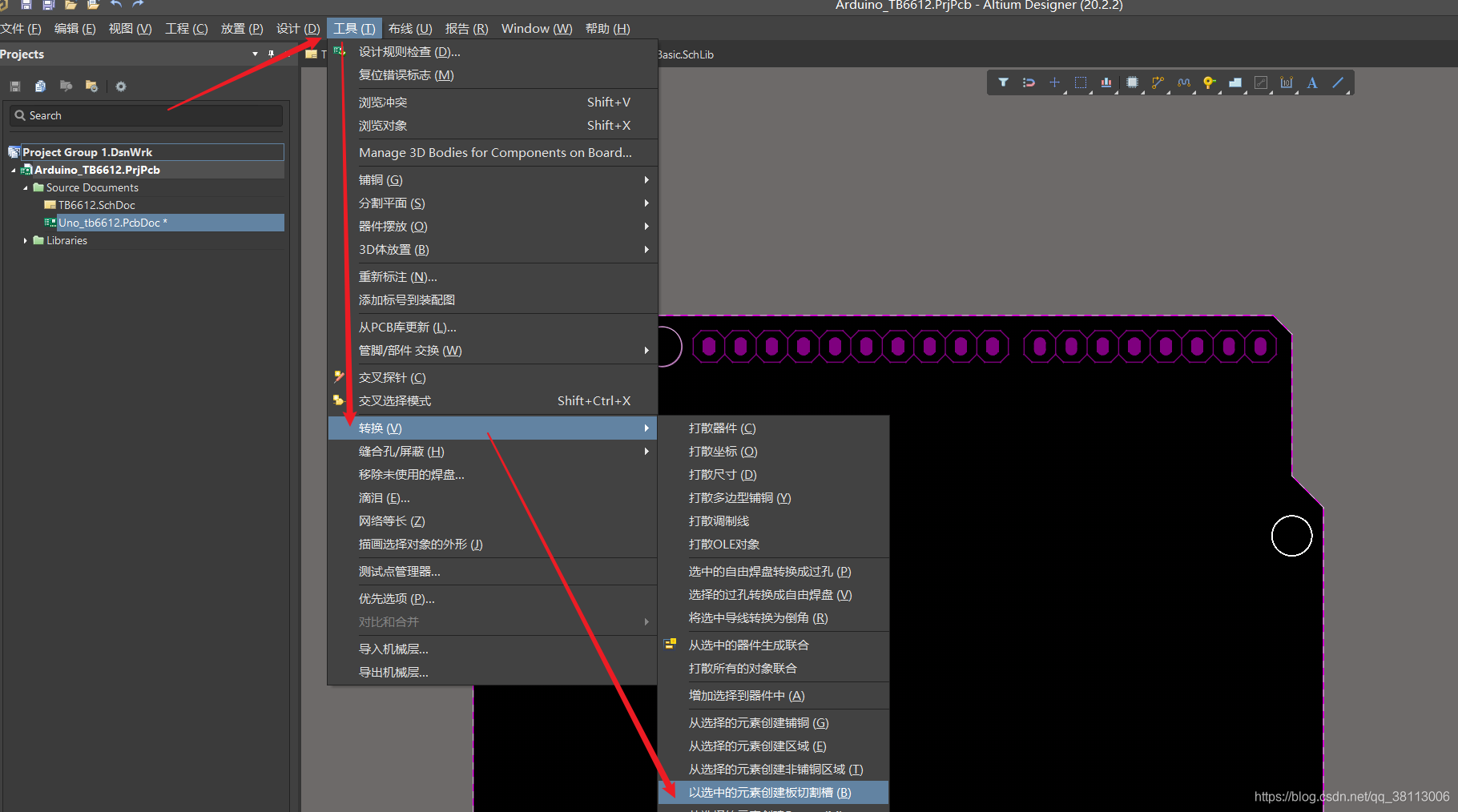

然后点击【工具】->【转换】->【以选中的元素创建板切割槽】

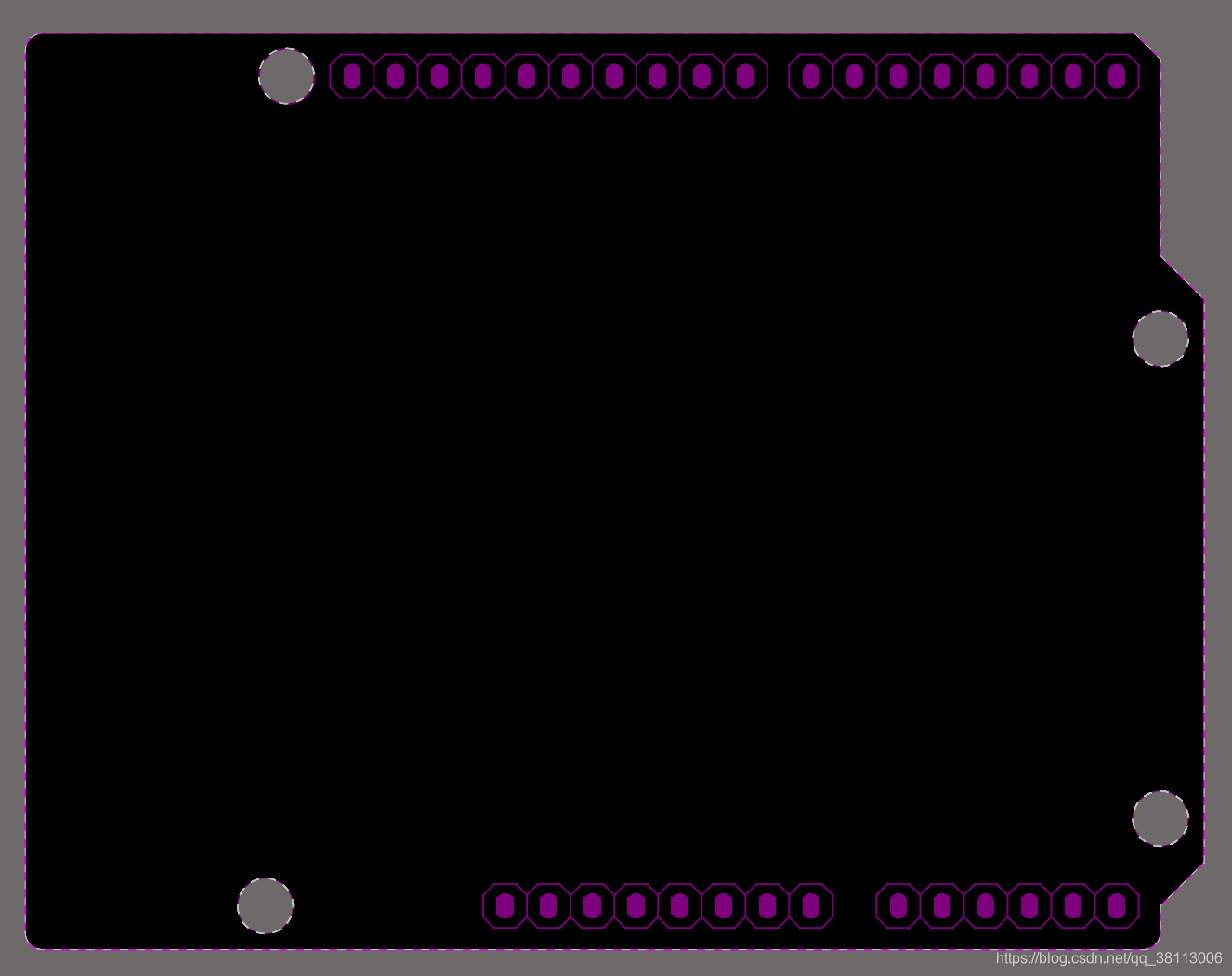

这样就开出了定位孔了

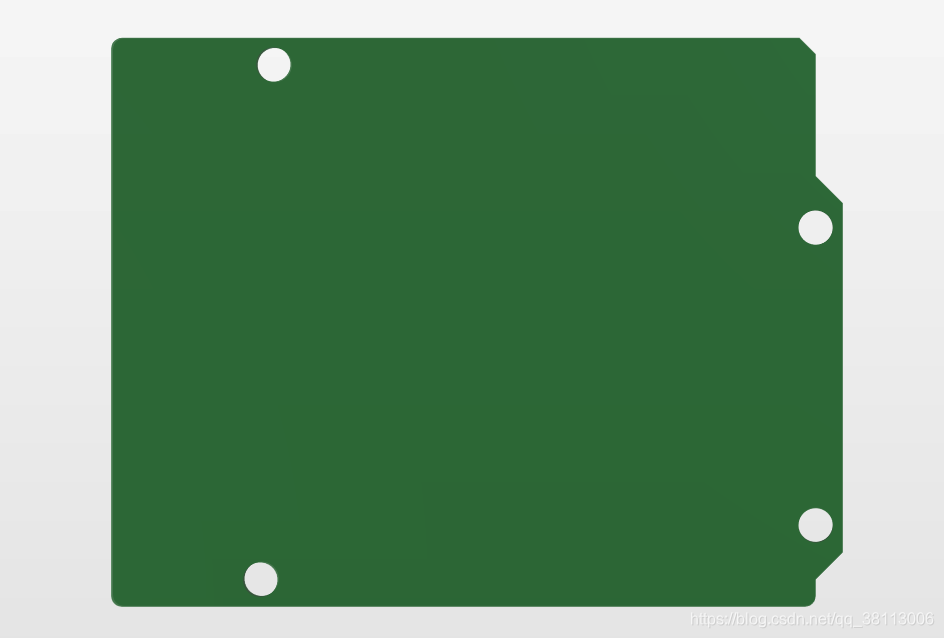

然后按【3】看一下3维图

七、导入出错

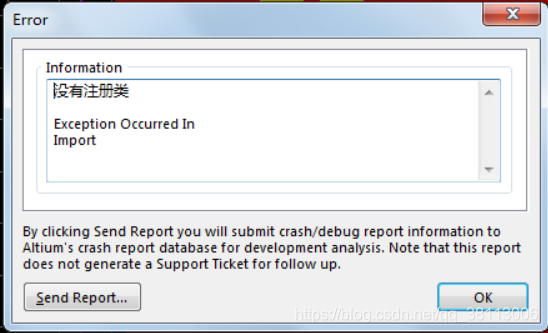

我们在导入DXF文件时有可能会出现如下错误，这个可能是安装过程中出错或者没有激活导致的，建议先退出杀毒软件，然后将AD直接卸载，再重新安装软件；一定记住：退出杀毒软件，退出杀毒软件，退出杀毒软件。
