电子知识基础——电阻

       电阻是电子世界中最基础的元器件之一，也是接触最早的元器件。我们对电阻最深的了解就是U=IR。但是在现实的电子世界中电阻并不像欧姆定律那样简单,会夹杂很多现实的因素，下面说一下电阻一些参数。

电阻种类

电阻值的读取

1.贴片电阻

贴片电阻大体上分为两种阻值标注方法：
E24标准和E96标准。

E24标准

       E24标准有两位有效数字，精度标注为：±2%（-G）、±5%（-J）、±10（-K）；
常用电阻标注：
       XXY：XX代表底数，Y代表指数；例如：470=47Ω，103=10KΩ；
小于10Ω的电阻标注：
       用R代表单位为欧姆的小数点，用m代表单位为毫欧的电阻小数点，例如：1R0=1.0Ω、R20=0.20Ω、R007=0.007Ω、4m7=4.7mΩ。

E96标准

E96标准有三位有效数字，进度±1%（-F）
常用电阻标注：
       XXXY：XXX代表底数，Y代表指数，例如：4700=470Ω、1003=100KΩ、2203=220KΩ；
小于10欧姆的电阻标注：
       用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧的电阻小数点，例如：1R00=1.00欧姆、R200=0.200Ω、5R10=5.10Ω、R007=0.007Ω、4m70=4.70mΩ。
E96-Multiplier Code标注法

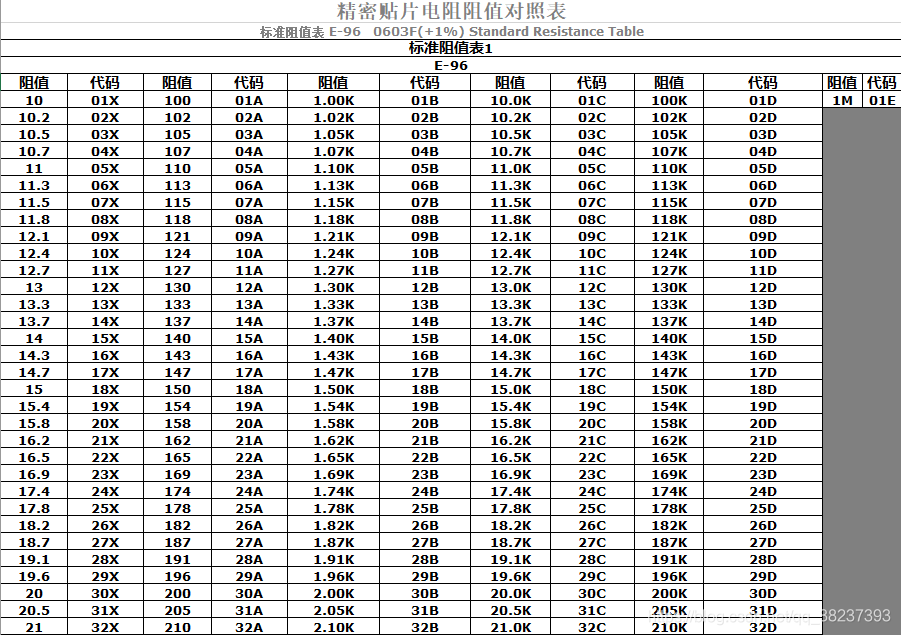

       这是精密电阻，这类电阻有专门的对照表，需要根据对照表来查找电阻的值。电阻本身上印的是代码，例如电阻的丝印是01X，则电阻值为10Ω。下面是精密贴片电阻阻值对照表的一部分，我会将完整对照表的百度网盘链接放在评论里，需要的自行下载，失效请提醒我。

2.直插电阻

直插电阻的读值最常用的是万用表测量和读色环，万用表就不介绍了，说一下色环的读法。
环电阻读法
       色环颜色代表的数字：棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0；
       色环颜色代表的倍率：棕10、红100、橙1K、黄10K、绿100K、蓝1M、紫10M、灰100M、白1000M、黑1、金0.1、银0.01 ；
       色环颜色代表的误差等级：金5%、银10%、棕1%、红2%、绿0.5%、蓝0.25%、紫0.1%、灰0.05%、无色20%
四环电阻的读法：
       前2位数字是有效数字，第3位是倍率，第四位是误差等级。 例如：棕红黑金 121=12欧姆 误差正负5% 红红橙银 221K=22K 误差正负10% 黄紫黄金 4710K=470K 误差正负5% 。
五环电阻的读法：
       前3位数字是有效数字，第四位是倍率，第五位是误差等级。 例如：棕红黑黑金 1201=120欧姆 误差正负5% 棕红黑橙棕 1201K=120K 误差正负1% 黑棕黑银灰 0100.01=0.1 误差正负0.05% 。
       六环电阻前五位按照五位色环电阻的读法读出来，第六环是温度系数。

贴片电阻封装

封装	长度（mm）	宽度（mm）	高度（mm）	最大工作电压（V）
0201	0.60±0.05	0.30±0.05	0.23±0.05	25
0402	1.00±0.10	0.50±0.10	0.30±0.10	50
0603	1.60±0.15	0.80±0.15	0.40±0.10	50
0805	2.00±0.20	1.25±0.15	0.50±0.10	150
1206	3.20±0.20	1.60±0.15	0.55±0.10	200
1210	3.20±0.20	2.50±0.20	0.55±0.0	200
1812	4.50±0.20	3.20±0.20	0.55±0.20	200

电阻功率

下面是部分贴片封装电阻和其对应的功率。

封装	功率（W）
0201	0.05
0402	0.0625
0603	0.1
0805	0.125
1206	0.25
1210	0.25
2010	0.5

       每一个封装的功率并不是固定的，上面只是比较常见的。主要原因是电阻的用途不同，厂家追求的方向也不同，可能是精度，可能是功率，也或是在其他方面有长处。像0603的也有0.0625W、0.125W、0.2W等等，0805也0.1W、0.2W、0.25W、0.5W等等，所以在项目中使用的电阻还是要看一下使用手册。
