贴片电阻是电子工程师最常用的电子器件，选择贴片电阻的时候应该注意哪些重要参数，今天我们就来好好聊聊这个问题

电阻的阻值

作为电阻，最重要的参数就是阻值，选择电阻之前我们第一步就是要确定电阻的值

实际上电阻的阻值并不是每个阻值都有对应的电阻的，为了便于元件规格的管理和选用、大规模生产的电阻符合标准化的要求，同时也为了使电阻的规格不致太多,协商采用了统一的标准组成元件的数值

如果使用过电阻的朋友就会发现，电阻的阻值经常会出现33、47这些奇怪的数值，为什么是这些数而不是整数呢

电阻的标称阻值分为E6、E12、E24、E48、E96、E192六大系列，E系列是一种基于对数分布的标准化阻值分档方法，它是以

为公比的几何级数

这样就解释了为啥电阻的阻值为什么这么奇怪了

这里以E24和E96为例

E24系列电阻标称阻值，对应允许偏差为±5%

其中的电阻值包含1.0、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、3.9、4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1

E96系列电阻标称阻值，对应允许偏差为±1%

其中电阻阻值包含1.00、1.02、1.05、1.07、1.10、1.13、1.15、1.18、1.21、1.24、1.27、1.30、1.33、1.37、1.40、1.43、1.47、1.50、1.54、1.58、1.62、1.65、1.69、1.74、1.78、1.82、1.87、1.91、1.96、2.00、2.05、2.10、2.15、2.21、2.26、2.32、2.37、2.43、2.49、2.55、2.61、2.67、2.74、2.80、2.87、2.94、3.01、3.09、3.16、3.24、3.32、3.40、3.48、3.57、3.65、3.74、3.83、3.92、4.02、4.12、4.22、4.32、4.42、4.53、4.64、4.75、4.87、4.99、5.11、5.23、5.36、5.49、5.62、5.76、5.90、6.04、6.19、6.34、6.49、6.65、6.81、6.98、7.15、7.32、7.50、7.68、7.87、8.06、8.25、8.45、8.66、8.87、9.09、9.31、9.53、9.76

举个例子：

以E24系列电阻为例，假如我们需要一个2.5Ω的电阻，在标准的电阻阻值里面并没有这个阻值，那么我们就需要使用一个1.2Ω和一个1.3Ω的电阻串联在一起，得到一个2.5Ω的电阻，或者是1Ω和1.5Ω串联在一起

Tips:电阻的阻值与电阻的体积是不成正比的，并不是电阻值越大，电阻的体积就越大，即使很小的电阻也可以做到MΩ级

电阻的封装

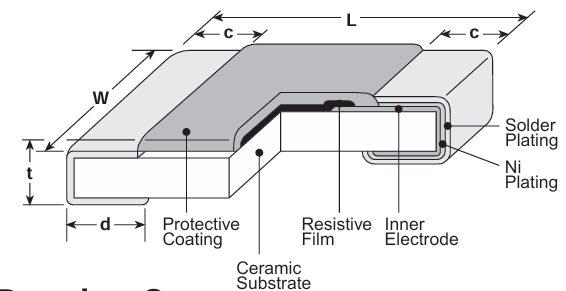

所谓封装就是指的电阻的大小，封装相同的电阻阻值可能也会不同常用的贴片电阻封装有0402、0603、0805、1206…，以0603封装电阻为例，这里06指的是长，03指的宽；即长是0.06英寸，宽是0.03英寸

电阻的精度

电阻的精度在阻值中已经进行了一些说明

E6 系列电阻标称阻值，对应允许偏差为±20%，电阻型号上对应的简写字母为M

E12系列电阻标称阻值，对应允许偏差为±10%，电阻型号上对应的简写字母为K

E24系列电阻标称阻值，对应允许偏差为±5%，电阻型号上对应的简写字母为J

E48系列电阻标称阻值，对应允许偏差为±2%，电阻型号上对应的简写字母为G

E96系列电阻标称阻值，对应允许偏差为±1%，电阻型号上对应的简写字母为F

精度越高的电阻价格越高，对于小封装的电阻例如0402、0603、0805我们经常用的就是±1%的电阻，因为单颗价格上和±5%的差不多（小批量制样的时候这个成本可以忽略不计，不过对于大规模量产的产品，这个成本还是要考虑的）

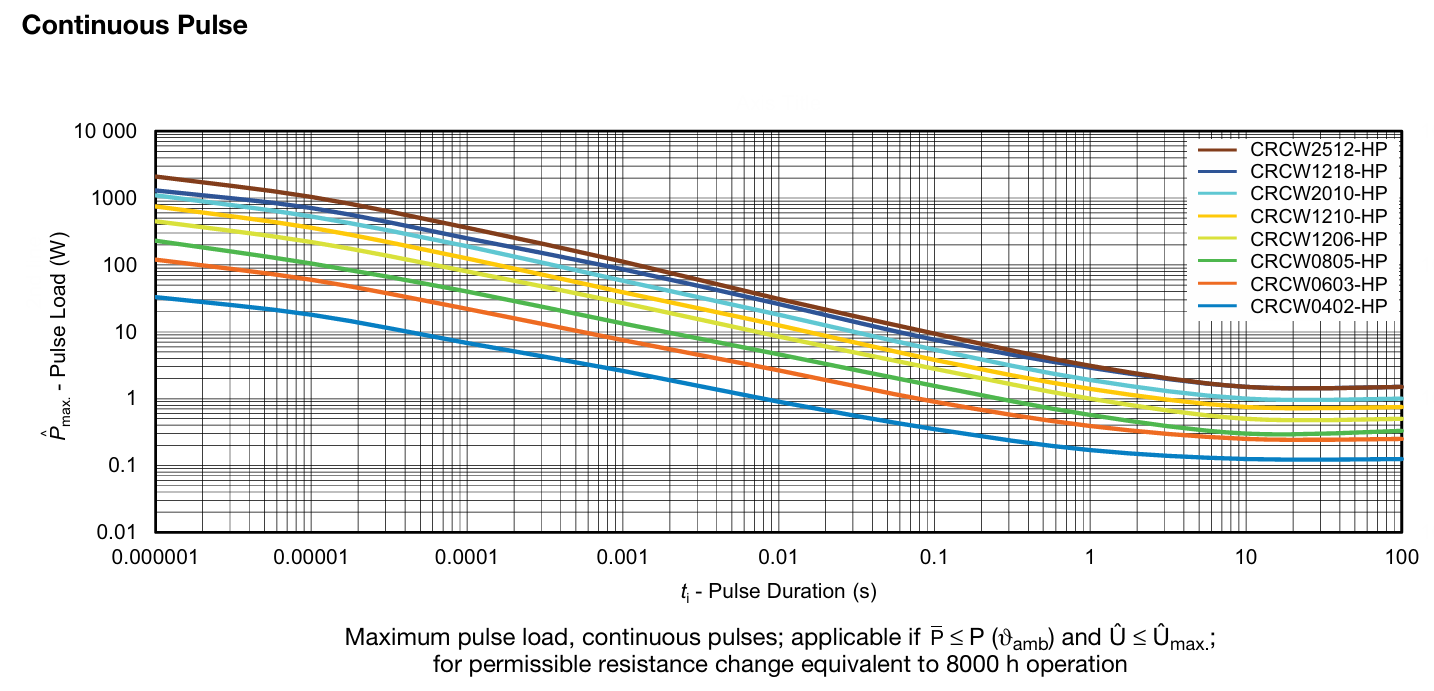

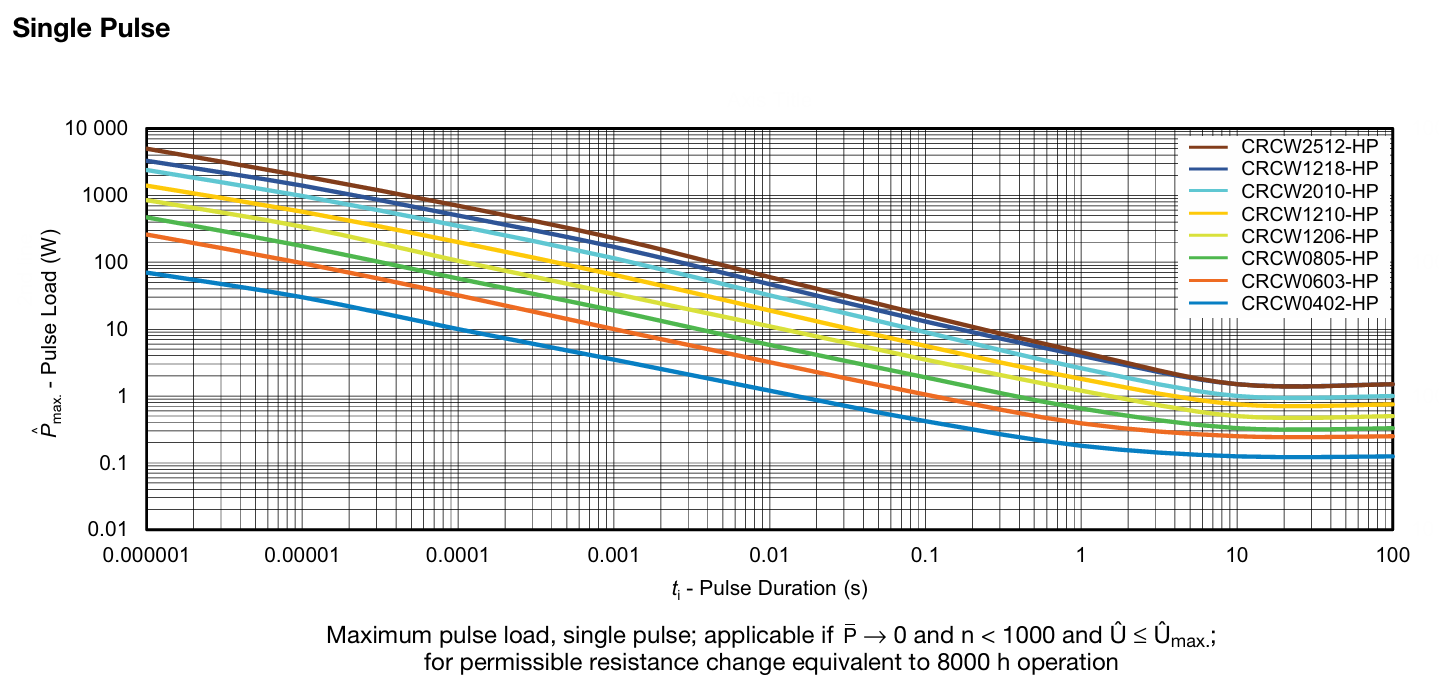

电阻的额定功率

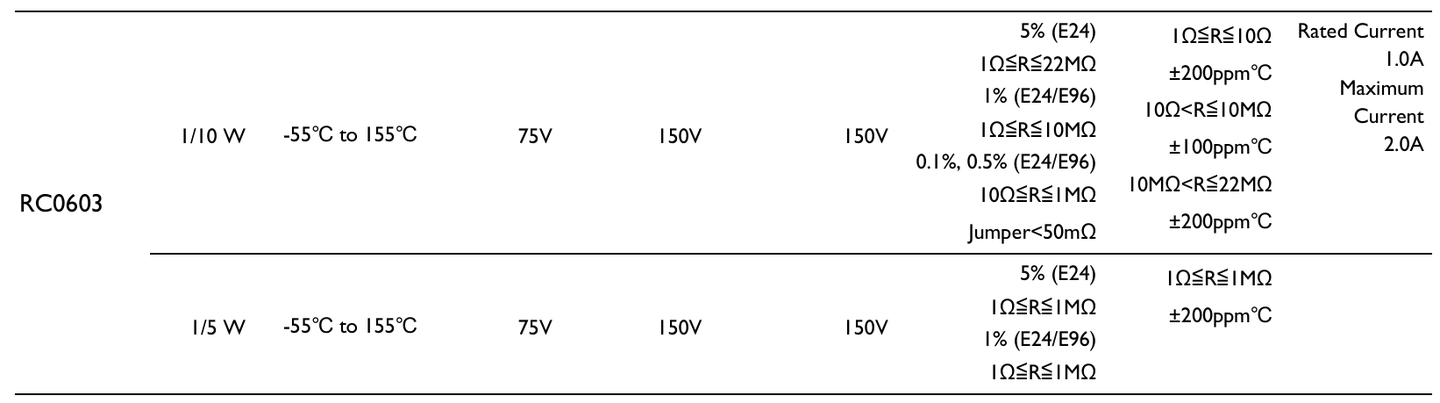

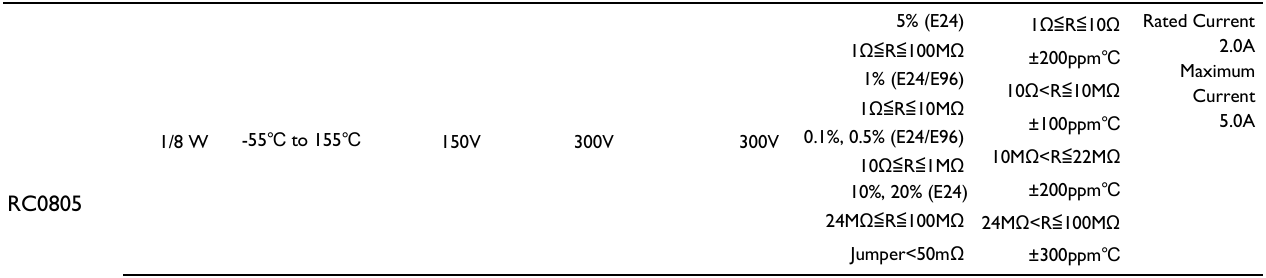

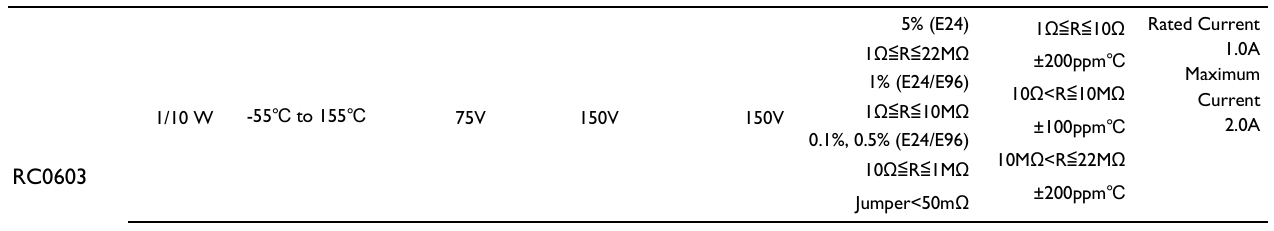

在理论分析的时候，电阻的功率是不需要考虑的，但是在实际应用中电阻的功率是我们一定要考虑的问题，当电阻使用工况的功率大于电阻的额定功率时电阻就会烧毁，导致电路失效，所以确定电阻的功率是必要的贴片电阻的额定功率实际上是和电阻的封装绑定在一起的，绝大多数0805封装的电阻功率为1/8W，0603封装的电阻为1/10W，0402封装的电阻为1/16W，这里我总结了一个简单的记忆方法，0805里面有个8，那么它的功率就是1/8W，0402中4比8小一半，那么它的功率也是一半1/16W

添加图片注释，不超过 140 字（可选）

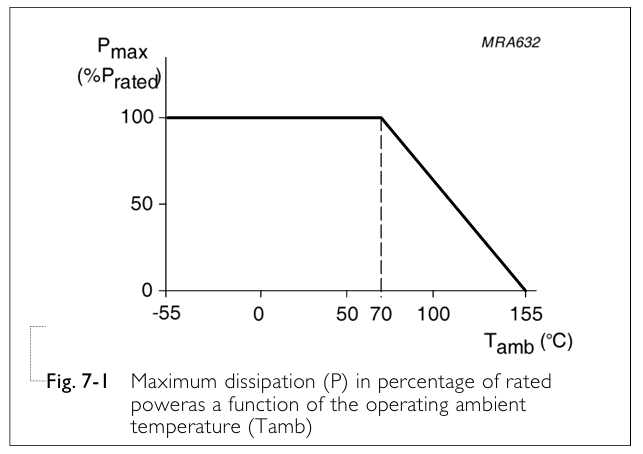

除了电阻的额定功率外，我们在实际应用中还需要注意一个问题就是功率降额，什么是降额呢，我们以下图来进行说明，从下图中我们可以看到，电阻在70℃以下运行的条件下都可以按照额定功率运行，但是当温度超过70℃时，电阻的额定功率会大幅下降，以至于到155℃的时候电阻已经完全失效了，

所以电阻在使用的过程中我们要考虑电阻所使用的环境，如果电阻所使用的环境温度很高那么这个时候就要考虑电阻额定功率降额的问题，实际上我们在使用电阻的时候也会留一定的余量并不会完全用满，一般只会应用到最大额定功率的2/3左右，如果有其他的特殊要求则要根据具体的要求来进行降额

电阻的工作电压

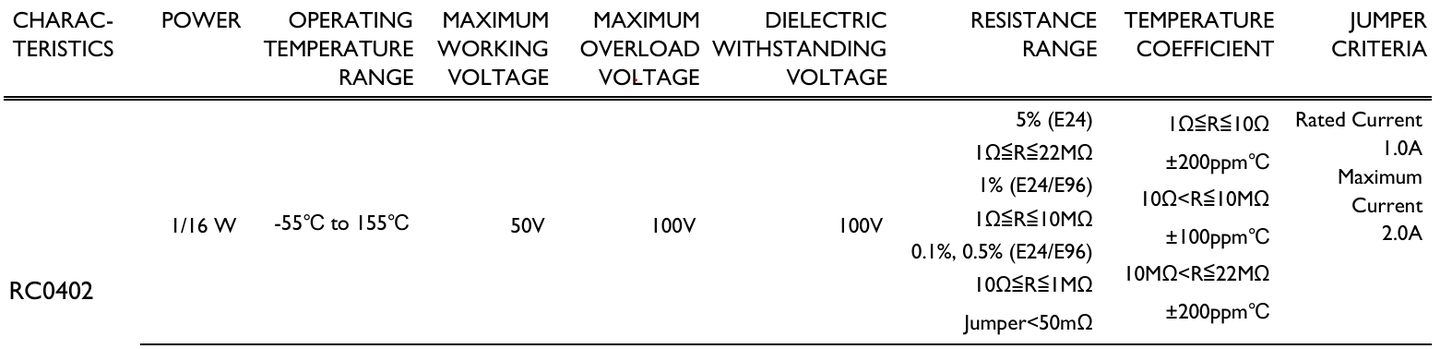

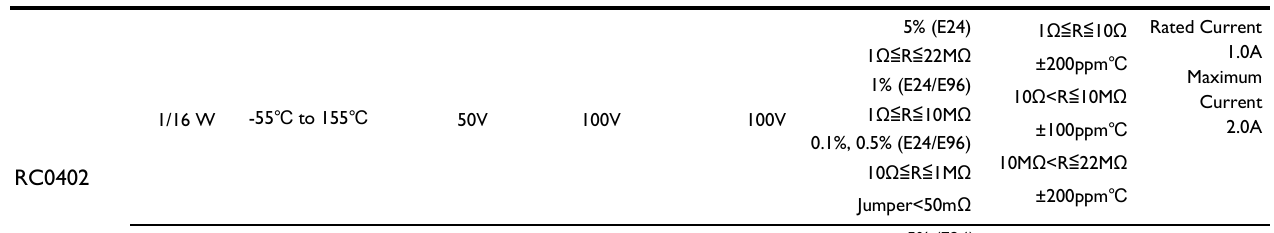

还是以国巨的RC系列电阻为例，0402封装的电阻的工作电压为50V，我们在应用的时候电阻两端的最大电压不能超过50V，实际上我们在使用的过程中也会留一些余量，一般最大电压不超过2/3，即30V左右

工作温度

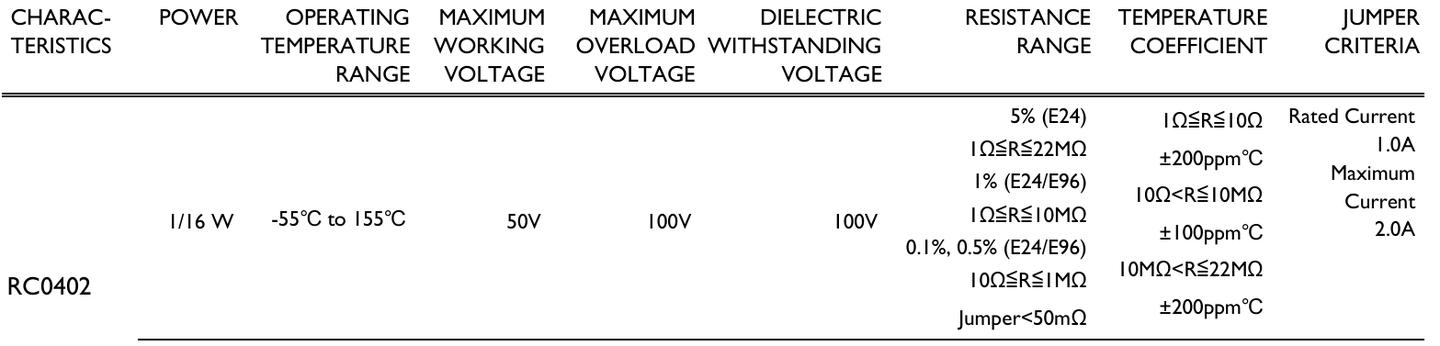

以国巨RC系列为例，电阻的运行温度在-55℃~155℃

温度系数

当电阻的温度发生改变的时候，电阻的阻值实际上是会发生一定变化的，这个变化的程度就叫做温度系数（Temperature Coefficient of Resistance，缩写为TCR）

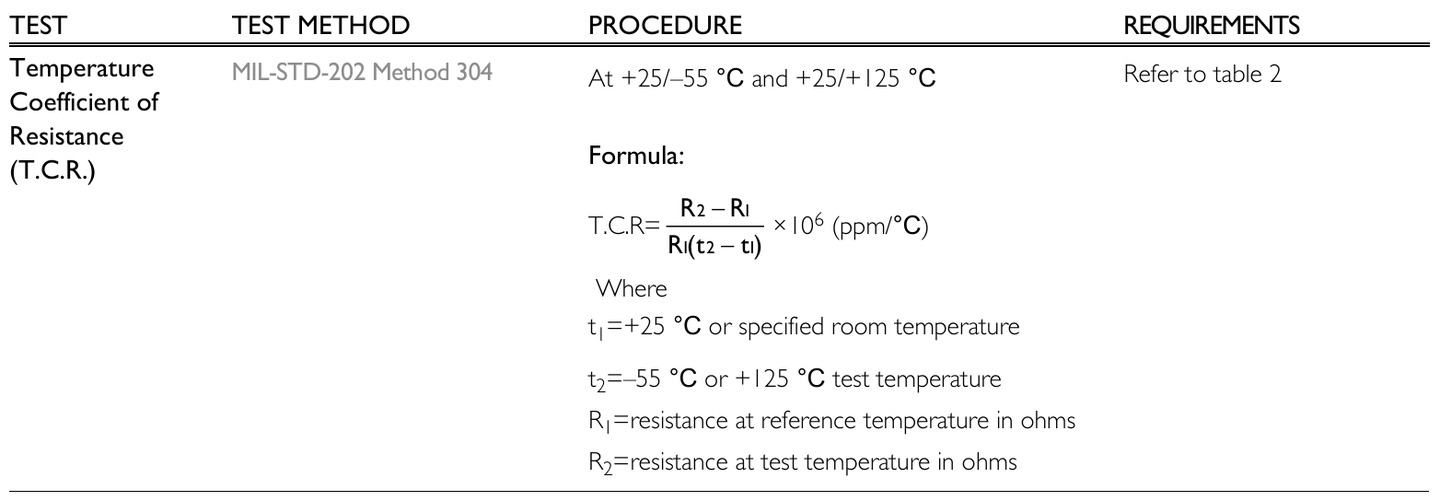

温度系数的定义方法如下

其中ppm/℃的含义是每摄氏度百万分之一，不难看出这个参数是非常小的，我们再来看一下电阻，对于精度为1%的电阻，当电阻阻值在1Ω和10Ω之间的情况下，电阻的TCR为200ppm/℃，也就是0.00002，如果不是特别精密的电路的话这个值可以忽略不计

电阻丝印的含义

我们经常会在电路板上看到电阻上会印一些字，这个专业术语就叫丝印

经常遇到的丝印编码方式有两种3位数编码、4位数编码

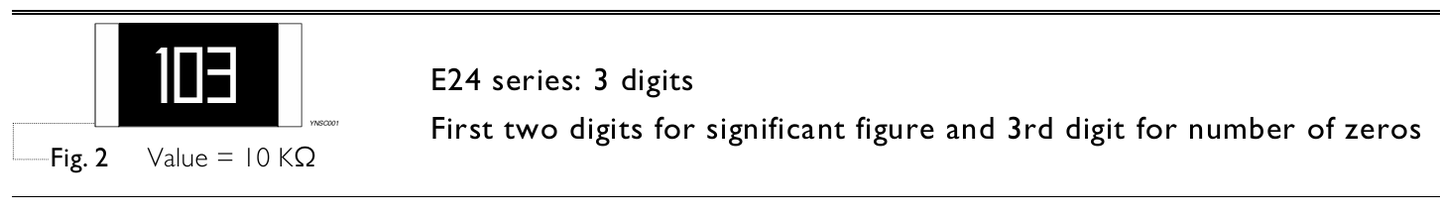

这里103，10表示10,3表示有3个0，即103=10000=10k，也就是说这个电阻的阻值是10kΩ

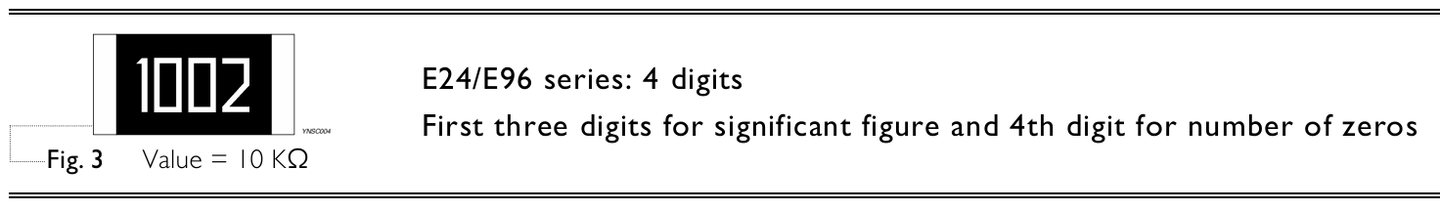

这里1002,100表示100,2表示有2个0，即1002=10000=10k，也就是说这个电阻的阻值也是10kΩ

这里5R6,5表示5，R表示小数点，6表示0.6，即5R6=5.6Ω

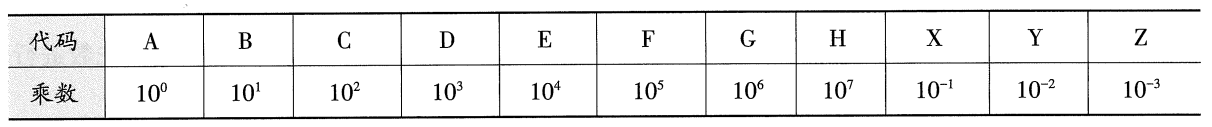

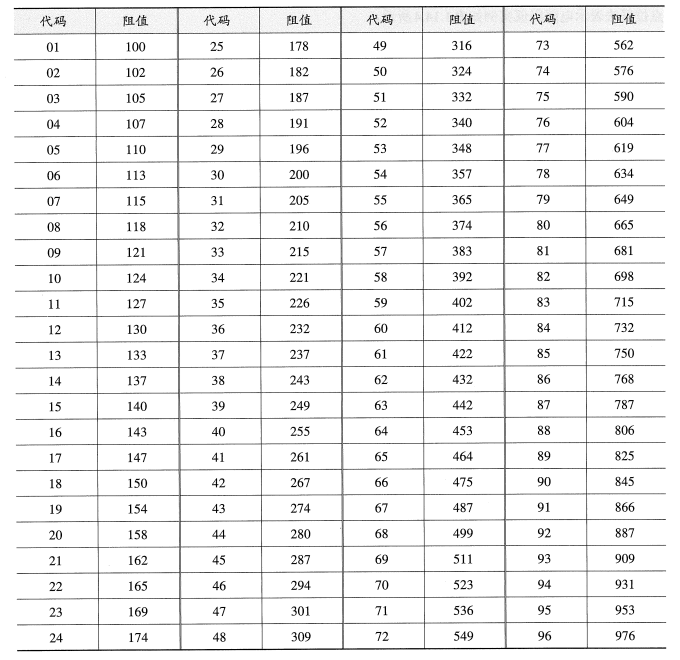

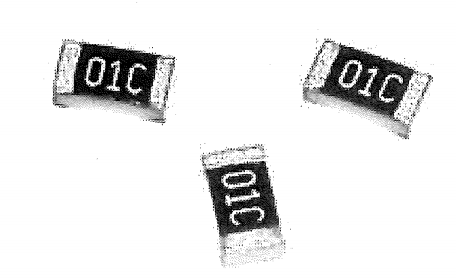

有一种方法表示的比较特别，数字+字母的形式，数字对应的数值需要查找E96对应的表格，以01C为例 01对应100，C对应10的2次幂，即01C=10000=10k

一些特殊应用参数

0Ω电阻

0Ω电阻这个理论分析中是不存在的，因为0欧姆电阻就是相当于一个导线，但是在实际的电路中是很有用的

0Ω电阻的作用

可以作为占位使用，在设计电路的时候有时候不能确定某些地方需不需要加元件，这时候先使用一个0欧姆电阻把位置占上，如果有需求再用其他的元件将0欧姆电阻替换掉
当做熔丝用，其实0Ω电阻相当于一根导线，但是0欧姆电阻也是有额定功率的，一旦0Ω电阻上的电流过大，0Ω电阻就会烧毁，这样就能起到保护其他电路的作用；不过这种并不是规范的用法，真正使用的时候最好还是用熔丝
兼容性设计，电路在设计的过程中有可能会使用多种电源，比如5V、3.3V，这时候使用哪种电源就用0欧姆电阻将其连接起来
地平面分割使用，设计电路的时候一般会将模拟地和数字地分开，然后再用0Ω电阻接起来就是所谓的单点接地
电磁兼容的作用，虽然叫做0Ω电阻，但是实际上还是有一些阻值的大概在1mΩ~50mΩ左右，所以有时候在电路中传入这个电阻可以抑制一些微小的干扰，又不至于影响有用的信号
