前言

叨
- 这节本来想就着纹理一块，但是感觉又多又乱，算了，每一个节点都打磨清楚才是最重要的，贪多嚼不烂。
内容：
- 1、z&w，
- 2、加入透视投影，解释原理、用法

第三维度

简介
- 其实在绘制方面，古老的艺术家们，会通过绘制一些看不见的点，来故意“诱拐”我们的视觉思维，让我们感觉我们正在欣赏一个三维的立体空间，而OpenGL则不是这么干的，这里OpenGL用到的理念，叫做line projection（线性投影）。其实这也很好理解，就像一束平行光看到某个物体，产生一种透视的效果。（但是我觉得书上关于线性投影的解释不够严谨）
- clip space：这里我觉得怎么翻译都很变扭，clip是切的意思，其实就是一个范围空间，这个范围空间制定了我们的 x,y,z的取值范围是在[-w,w]之间，而opengl的设置的空间在[-1,1]，也就是w=1,-w=-1,如果我们的图形超过了这个空间，那么绘制就不会被显示在界面上。
- Perspective Division（透视分配法）：在点由逻辑坐标绘制到机器上的物理坐标之前，他会进行一个步骤：Perspective Division，这个步骤，将我们的的x，y, z点都除以w，当w为距离时，越远的点，越靠近屏幕中心，opengl 以此来让我们误以为这是个3D的图形。
- 我们在坐标中加入一个w变量，而不是用x ， y除以z，以z为标准的做法，这样做，一方面是为x,y,z解藕，另一方面，为后面的深度缓冲区提供便利（后话）。
- 然后我们了解一下齐次坐标，齐次坐标，就是一类同等倍数的坐标，例如，（1，1，1，2）、（2，2，2，4）、（9，9，9，18）他们都可以化为（1，1，1，2），则称此类坐标为齐次坐标。

添加透视坐标W

我们的坐标模型现在是（X,Y,Z,W,R,Q,B）,所以我们可以如下修改我们的坐标参数。

public class AirHockeyConstant {

    static float tableVertices[] = {
            // coordinates:X Y Z W R G B
               0f,    0f, 0f, 1.5f,    1f,   1f,   1f,
            -0.5f, -0.8f, 0f, 1f,    0.7f, 0.7f, 0.7f,
             0.5f, -0.8f, 0f, 1f,    0.7f, 0.7f, 0.7f,

              0f,    0f, 0f, 1.5f,     1f,   1f,   1f,
            0.5f, -0.8f, 0f,   1f,   0.7f, 0.7f, 0.7f,
            0.5f,  0.8f, 0f,   2f,   0.7f, 0.7f, 0.7f,

               0f,   0f, 0f, 1.5f,       1f,   1f,   1f,
             0.5f, 0.8f, 0f,   2f,     0.7f, 0.7f, 0.7f,
            -0.5f, 0.8f, 0f,   2f,     0.7f, 0.7f, 0.7f,

               0f,   0f,  0f, 1.5f,      1f,   1f,   1f,
            -0.5f, 0.8f,  0f,   2f,    0.7f, 0.7f, 0.7f,
            -0.5f, -0.8f, 0f,   1f,    0.7f, 0.7f, 0.7f,


            // 定义中位线
            -0.5f, 0f, 0f, 1.5f,    1f, 0f, 0f,
             0.5f, 0f, 0f, 1.5f,    1f, 0f, 0f,
            // 定义曲棍球的曲棍位置
            0f, -0.4f, 0f, 1.25f,   0f, 0f, 1f,
            0f,  0.4f, 0f, 1.75f,   1f, 0f, 0f
    };
}

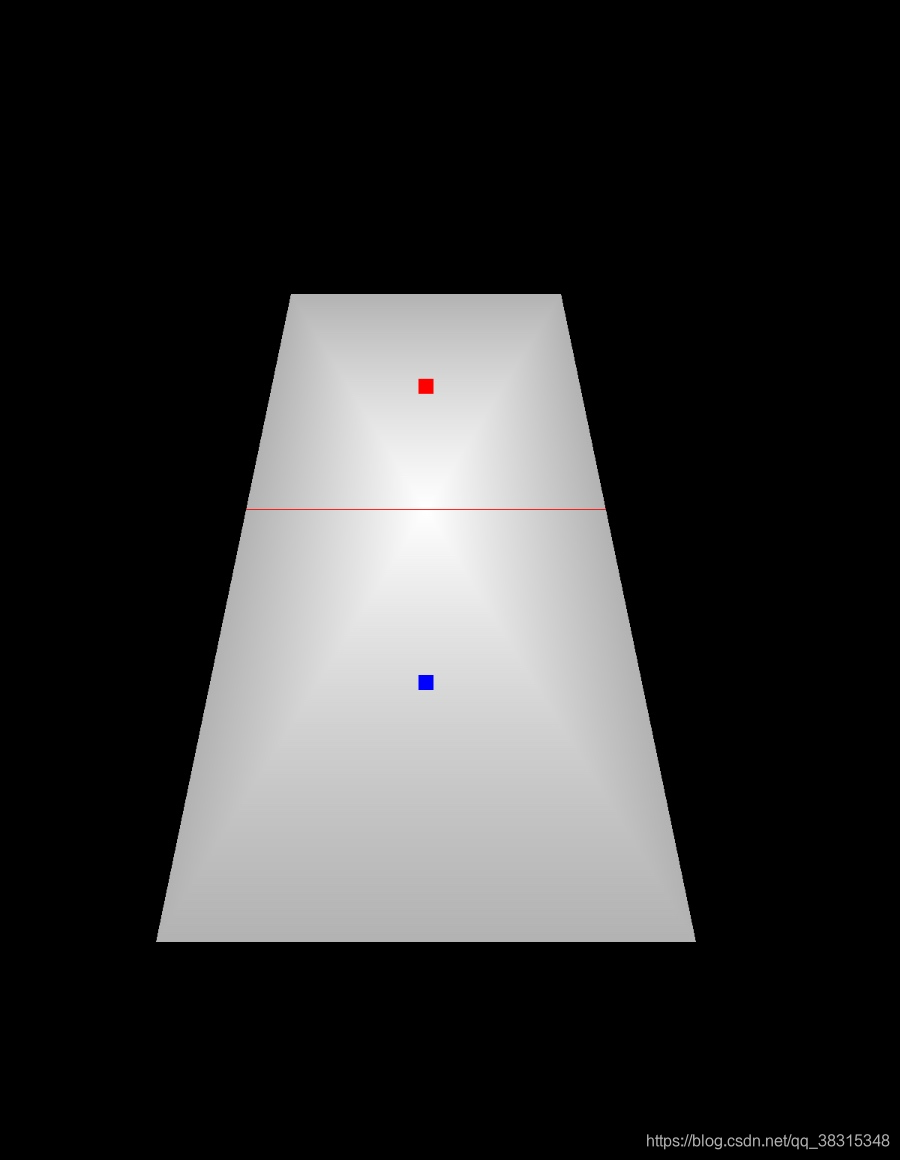

然后修改我们的坐标参数个数POSITION_COMPONENT_COUNT=4,我们就可以得到如下的图像。
这里我们z轴为0 ，我们是通过w的比例变化，来让x，y的大小发生比例大小的变换，这样，我们就看起来好像确实更像3D效果了，但是我们想动态改变这种显示样式，我们该如何做呢？对w值进行硬编码，肯定不会这样，答案是利用矩阵，这就用了我们之前所说的透视投影（Perspective Projection）

Perspective Projection（透视投影）

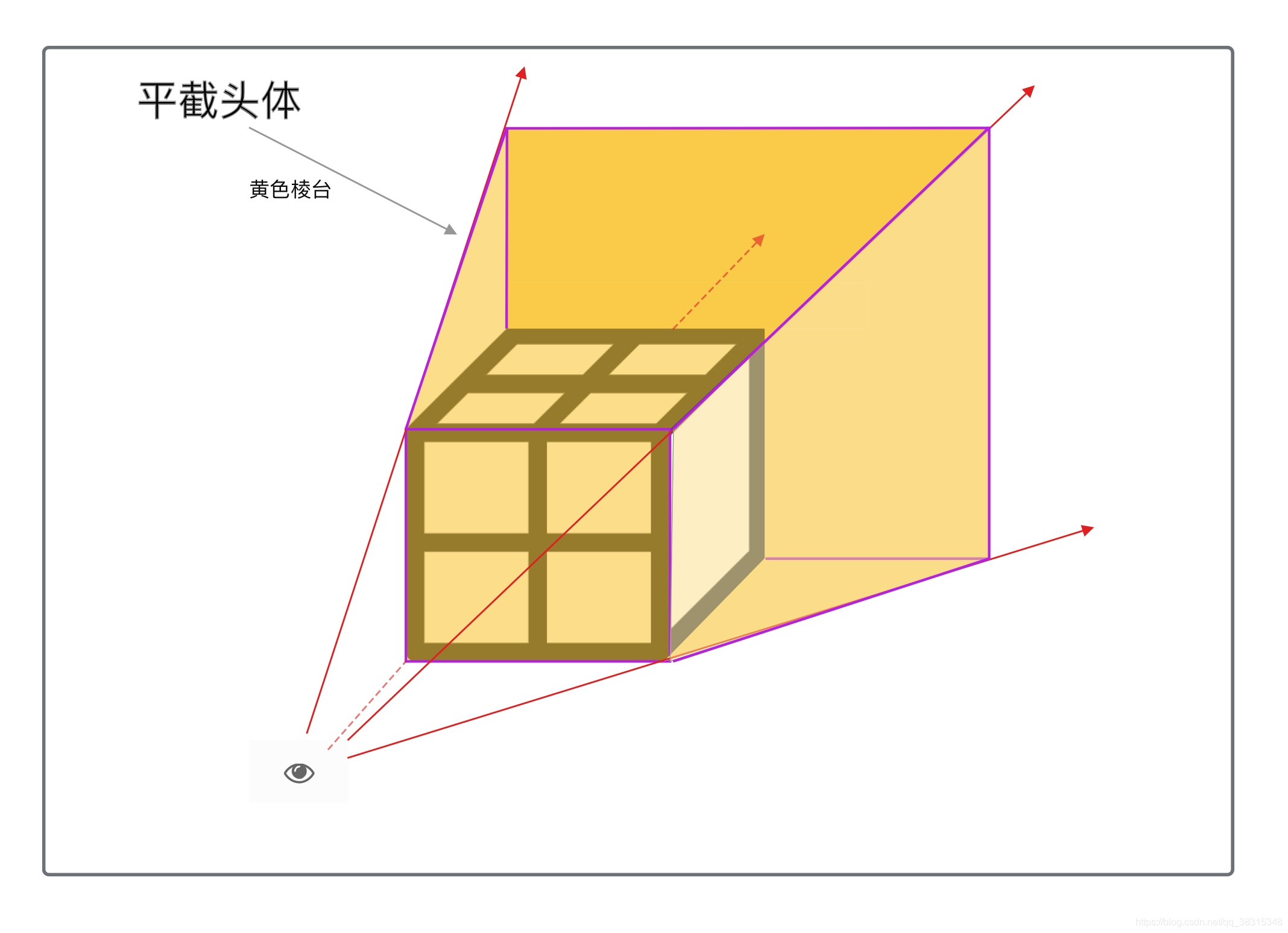

- 平截头体（Frustum）：平截头体就是指刚好能包裹着个物体对象的（紫色边框，黄色填充）棱台。这是通过中心投影，分割而成的空间。这里的眼睛相当于所有的线性的线相交于一处的点，而这个点我们称之为焦点,这个点到棱台的上底面的距离叫做焦距。
- 我们通常会使用透视投影来处理3D问题，一般我们将焦点放在z轴上，然后由w来控制投影的距离，这中控制方式都是通过矩阵来完成的。在应用中，有frustumM()和perspectiveM(）来完成透视投影的功能，但是frustumM()在一些功能上是存在bug的，而perspectiveM(）是只支持4以上的Android手机系统。
- 构建我们的透视矩阵，这里和书上不一样，我们使用的是perspectiveM(）来完成一个透视矩阵。首先我们来看一下透视矩阵的方法使用。透视投影是构建了一个大型的平截头体，将内容包含在里面，这个可是控件的平截头体，就是我们的透视矩阵。平截头体内只会显示内部的物体，一旦物体超出了这个区间，就不会再显示，它的方法解释如下
  - 第一个参数 m ，是我们的的项目绘制矩阵projectionMatrix
  - 第二个参数 offset ，是第一个矩阵参数中元素的偏移量
  - 第三个参数是我们的视角角度fovy，一般真实的视角感官是45度
  - 第四个参数是我们的宽高比。
  - 第五个参数 zNear 是视觉的内容平截头体距离平截头体的距离如下图所示，一般zNear设置为0.1，zFar设置为100f，如果zNear设置过大，那么在[0～zNear]之间的物体会被剪切掉，就像游戏里有个物体距离你10m，结果走近一步，他就不见了，或者进入它内部。
```
Matrix.perspectiveM(float[] m, int offset,float fovy, float aspect, float zNear, float zFar);
```
- 当我们设置了平截头体之后，我们运行发现任然无法看到我们想看到的图形，如果我们设置的zNear是近视觉的近距离，这个坐标点位于z轴的负轴上，距离为到原点的距离，zFar同理。而我们的视角默认是处在z轴的原点位置。下图就是我们看不到物体的原因，所以我们得偏移我们的视觉空间内。
- 但是我们是位置数据是有矩阵完成的，我们该如何运算才能进行我们想要的平移呢？我们可一用一个单位矩阵（原子矩阵），通过矩阵之间的相加减来使得图像发生变化
```
@Override
public void onSurfaceChanged(GL10 gl, int width, int height) {
    GLES20.glViewport(0,0,width,height);
    final float aspectRatio = width > height ? (float)width/(float)height:(float)height/(float)width;
    if(width>height){
        // 横屏 landscapes
        Matrix.orthoM(projectionMatrix,0,-aspectRatio,aspectRatio,-1f, 1f, -1f, 1f);
    }else{
        // 竖屏 portrait
        Matrix.orthoM(projectionMatrix,0,-1f, 1f, -aspectRatio,aspectRatio,-1f, 1f);

    }
    Matrix.perspectiveM(projectionMatrix, 0, 45f, aspectRatio, 0f, 10f);
    float[] modelMatrix = new float[16];
    Matrix.setIdentityM(modelMatrix, 0);
    Matrix.translateM(modelMatrix, 0, 0f, 0f, -2f);
    final float[] temp = new float[16];
    Matrix.multiplyMM(temp, 0, projectionMatrix, 0, modelMatrix, 0);
    System.arraycopy(temp, 0, projectionMatrix, 0, temp.length);
}
```
- 在这里我们定义了一个单位矩阵modelMatrix，方法是setIdentityM然后我们将单位举证向后z的负半轴移动了2各单位，坐标点是-2。这样就将图像移到了我们视线的平截头体内。
- 然后我们用Matrix.multiplyMM将连个矩阵相乘保留最后的结果到temp这个临时矩阵中，最后我们将temp的result拷贝进我们的projectionMatrix矩阵中。

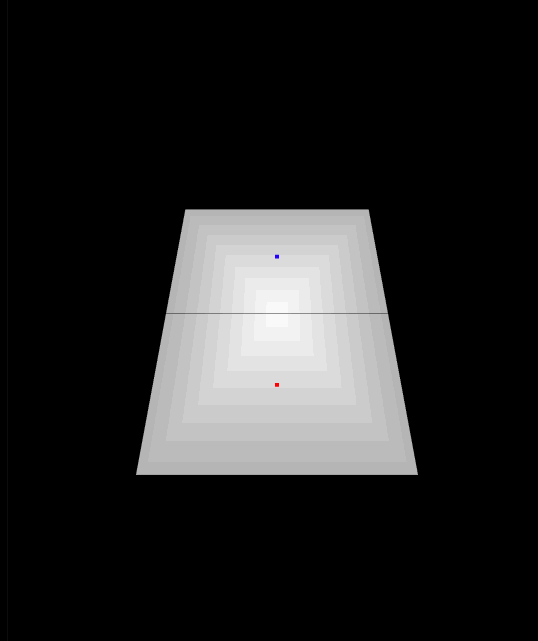

- 当然除了平移，我们还可以使用其他的方法，比如说旋转。第一个参数是矩阵，第二个参数是偏移量，第三个是角度，后面是（x,y,z）旋转的旋转轴（以坐标和原点连线为轴），淡然我们可以把这个设置成一个动态的过程。
```
Matrix.rotateM(modelMatrix, 0, -60f, 1f, 0f, 0f);
```
- 代码可以这么写，防燃你为了方便可以把它移到onDrawFrame里面，这样就不用什么线程了。大致代码如下：
```
// 正投影矩阵
private final float[] projectionMatrix = new float[16];
// 矩阵的结果
private final float[] resultMatrix = new float[16];

...
 @Override
public void onSurfaceChanged(GL10 gl, int width, int height) {
    ...

    new Thread(){
        @Override
        public void run() {
            while(true){


                SystemClock.sleep(100);
                i=(i+1)%360;
                float[] modelMatrix= new float[16];
                Matrix.setIdentityM(modelMatrix, 0);
                Matrix.translateM(modelMatrix, 0, 0f, 0f, -2f);
                Matrix.rotateM(modelMatrix, 0, i, 1f, 0f, 0f);

                final float[] temp = new float[16];
                Matrix.multiplyMM(temp, 0, projectionMatrix, 0, modelMatrix, 0);
                System.arraycopy(temp, 0, resultMatrix, 0, temp.length);

            }
        }
    }.start();



}

 public void onDrawFrame(GL10 gl) {
    GLES20.glClear(GLES20.GL_COLOR_BUFFER_BIT);
    GLES20.glUniformMatrix4fv(matrixLocation, 1, false, resultMatrix, 0);
    GLES20.glDrawArrays(GLES20.GL_TRIANGLES, 0, 12);
    GLES20.glDrawArrays(GLES20.GL_LINES,12,2);
    GLES20.glDrawArrays(GLES20.GL_POINTS, 14, 1);
    GLES20.glDrawArrays(GLES20.GL_POINTS, 15, 1);

}
```
