使用三极管如何构成放大电路？

最新推荐文章于 2024-04-02 23:16:26 发布

硬件彭于晏

最新推荐文章于 2024-04-02 23:16:26 发布

阅读量1k

点赞数 29

分类专栏：模拟电子技术文章标签：硬件工程硬件架构基带工程射频工程驱动开发

本文链接：https://blog.csdn.net/qq_38557378/article/details/137082310

版权

模拟电子技术专栏收录该内容

8 篇文章 0 订阅

订阅专栏

一、放大的概念

放大的特征是功率的放大，本质上是能量的控制和转换。放大的必要条件是有源元件，前提是信号不失真。

二、构建基本放大电路

目标：将小功率信号变为大功率信号；

条件：元件和电源；

技术路线：1、三极管处于放大状态（发射结正偏，集电结反偏）；

2、小信号控制 $i_{B}$ 变化；

3、合理的输出。

例子：下图的电路是否具有放大功能。答案是不能，输入回路有小信号 $u_{i}$ ，有限流电阻，但是没有加直流，这导致三极管的发射结没有导通，电路没有设置合适的静态工作点。

什么是静态工作点？

在放大电路中，当有信号输入时，交流量与直流量共存。将输入信号为零、即直流电源单独作用时晶体管的基极电流 $I_{B}$ 、集电极电流 $I_{C}$ 、b-e间电压 $U_{BE}$ 、管压降 $U_{CE}$ ,称为放大电路的静态工作点Q，常将四个物理量记作 $I_{BQ}$ 、 $I_{CQ}$ 、 $U_{BEQ}$ 、 $U_{CEQ}$ 。在近似估算中常认为 $U_{BEQ}$ 为常量，其余量表达式如下：

正确的基本共射放大电路因该是：

作为硬件工程师看到这个电路，内心很恼火，如此简单的电路居然要使用两个电源。于是呢，必须要做出优化：假如把 $V_{BB}$ 去掉，让 $V_{CC}$ 同时给输入回合和输出回路提供直流，如下图所示：

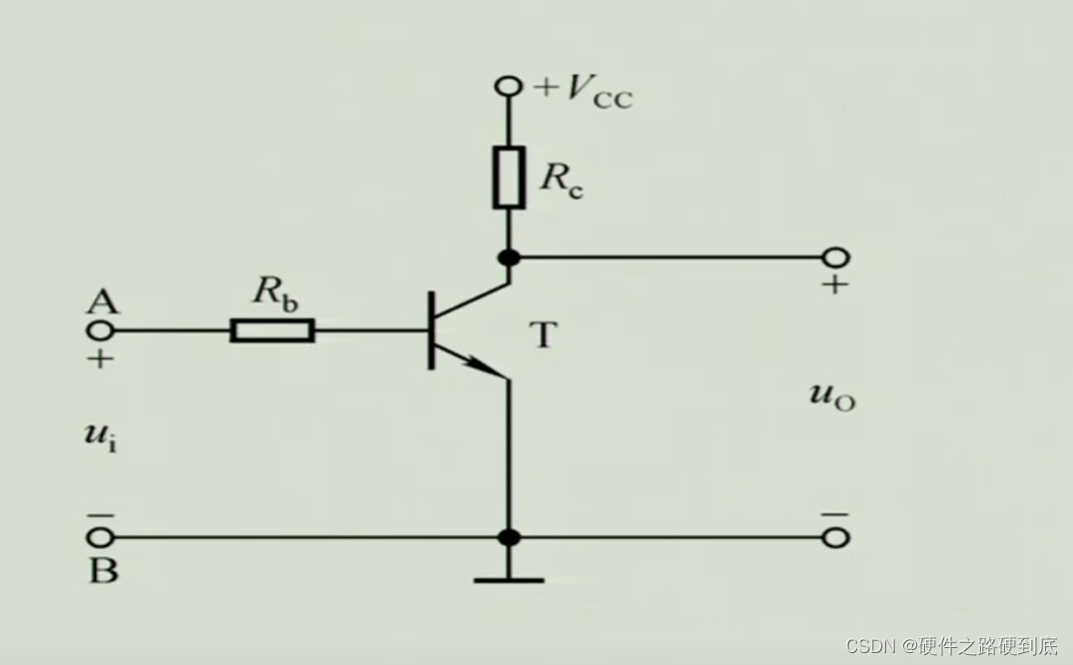

要保证集电结反偏，我们可以控制 $R_{b}$ 和 $R_{c}$ 大小使b点的电位小于c点就行了。那么此电路能正常工作吗？答案依然是不能的，因为对于输入回路，同样是没有直流进入三极管，同样没有设置合适的静态工作点。

于是再加一个电阻，根据叠加定理，此时b点的信号才是直流和交流的叠加，三极管才正常工作，该电路被称为直接耦合共射放大电路。

名词解释：

耦合：电路之间信号的传递称为信号的耦合；

直接耦合：输入输出直接加在三极管上，不经过其他元件，称为直接耦合。

对于上述直接耦合共射放大电路，又有一些问题：输入信号 $u_{i}$ 要经过电阻 $R_{b1}$ ，必定会造成幅度的损失，降低放大效果；电路输出的 $u_{o}$ 既包含直流又包含交流，得不到纯粹的交流信号。

所以我们现在的目标是去直流通交流，这不正是电容的特性吗，于是在输入端把电阻 $R_{b1}$ 替换成电容，然后在输出端加一个电容，如下图所示：

三、放大电路的性能指标

1、放大倍数

放大倍数是直接衡量放大电路放大能力的重要指标，其值为输出量与输入量之比。对于小功率放大电路，人们常常只关心电路单一指标的放大倍数，如电压放大倍数，而不研究其功率放大能力。电压放大倍数是输出电压与输入电压之比。

2、输入电阻

放大电路与信号源相连接就成为信号源的负载，必然从信号源索取电流电流的大小表明放大电路对信号源的影响程度。输入电阻 $R_{i}$ 是从放大电路输入端看进去的等效电阻，定义为输入电压有效值 $U_{i}$ 和输入电流有效值 $I_{i}$ 之比，即

$R_{i}$ 越大，表明放大电路从信号源索取的电流越小，放大电路所得到的输人电压 $U_{i}$ 越接近信号源电压 $U_{s}$ 。换言之，信号源内阻的压降越小，信号电压损失越小。所以输入电阻应当越大越好，使 $I_{i}$ 越小越好。

3、输出电阻

任何放大电路的输出都可以等效成一个有内阻的电压源，从放大电路输出端看进去的等效内阻称为输出电阻 $R_{o}$

$R_{o}$ 越小，负载电阻 $R_{L}$ 变化时 $U_{o}$ 的变化越小，称为放大电路的带负载能力愈强。然而，若要使负载电阻获得的信号电流大一些，则放大电路的输出电阻就应当大一些。因此，放大电路输出电阻的大小要视负载的需要而设计。

4、通频带

通频带用于衡量放大电路对不同频率信号的放大能力。由于放大电路中电容、电感及半导体器件结电容等电抗元件的存在，在输人信号频率较低或较高时，放大倍数的数值会下降并产生相移。一般情况，放大电路只适用于放大某一个特定频率范围内的信号。下图所示为某放大电路放大倍数的数值与信号频率的关系曲线，称为幅频特性曲线，图中 $A_{m}$ 为中频放大倍数。
