有了上一篇《有源窄带带通滤波器设计》的经验，这次使用更加简单，效果更好的电路。

参数：中心频率25Khz、频点检测、功放AD8676

设计步骤如下：

1、理论

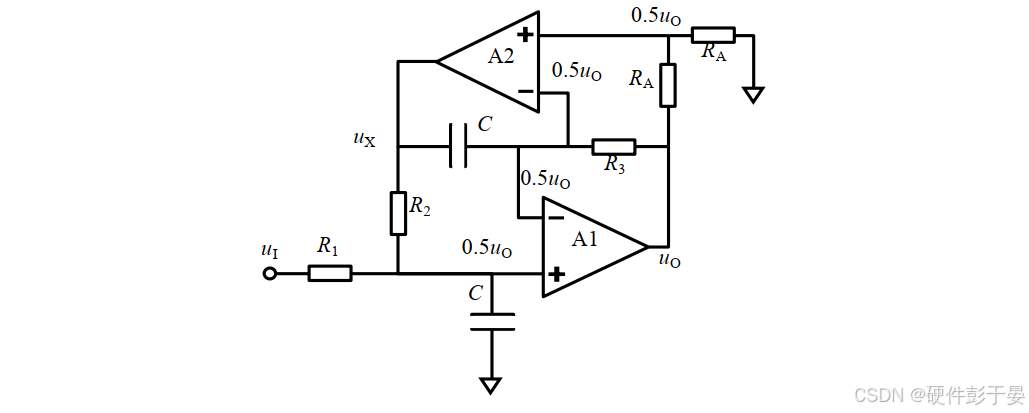

电路图如下：

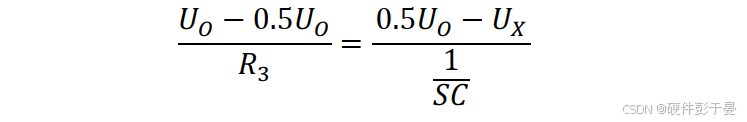

双运放窄带带通滤波器，图中两个电阻 $R_{A}$ 负责将输出信号衰减 0.5 倍，由于虚短，两个运放的正负输入端均为0.5 倍输出。由此可在 $u_{o}$ 到 $u_{x}$ 段列出方程：

再对运放A1的正输入端由KCL，列出电流方程：

由此可求得：
