一、趋肤效应（Skin Effect）

趋肤效应是信号传输过程中信号发生损耗的一个重要因素。当信号的频率较低时，导体中的电流可认为是均匀的通过整个导体的截面进行传输，即导体的中心和表面均有电流流过。但当信号的频率增加时，电流则倾向于沿最低的感抗路径传输，即沿着导体的外表面的路径。频率达到一定大小之后，电流均沿导体表面的路径传输，而导体的中间几乎没有电流通过，这一效应称为电流的趋肤效应。

趋肤效应会造成传输线的有效截面减小，从而导致信号传输路径的串联电阻的增加，且随着频率的增加而更加严重。所以当信号以高速率进行传输时，在传输路径上信号的损耗会随之逐渐增加，通常称这类损耗为趋肤效应的损耗（导体损耗）。

二、趋肤深度的计算公式

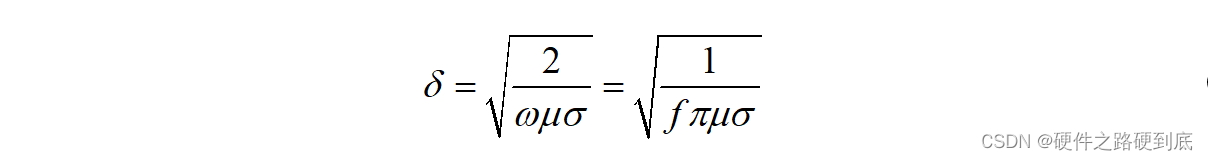

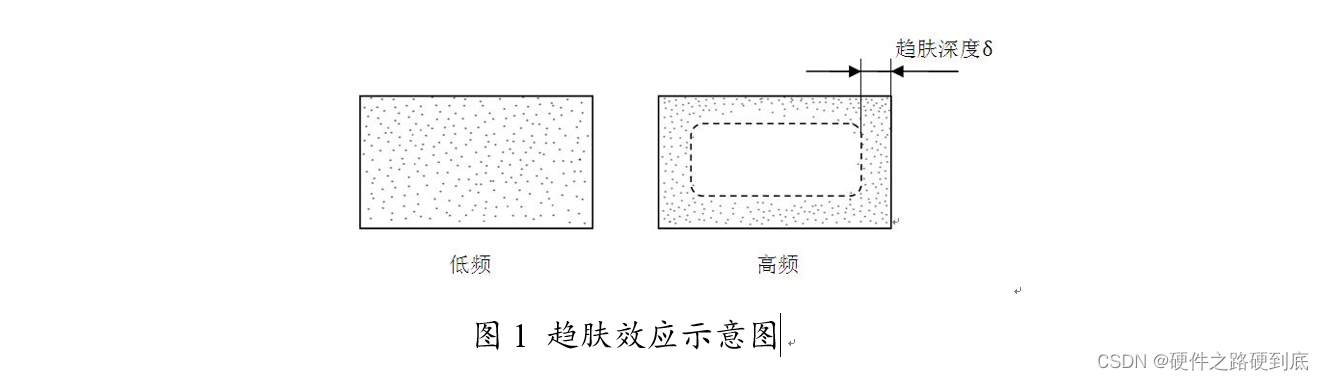

趋肤深度则是指在趋肤效应中传输路径的有效厚度，如图1所示。趋肤深度通常可按如下公式进行计算：

其中， $\mu$ 表示磁导率，为电导率， $w$ 表示圆频率而 $f$ 表示频率。

磁导率 $\mu =\mu _{0}*\mu _{r}$ ， $\mu _{0}$ 为真空磁导率， $\mu _{0}=4\pi\times 10^{-7}H\cdot m^{-1}$ ， $\mu _{r}$ 为相对磁导率，对于非铁磁性金属来说， $\mu _{r}=1$ 。铁磁性金属如Fe、Co、Ni的相对磁导率需具体查阅资料得到。

三、不同材料的趋肤深度计算

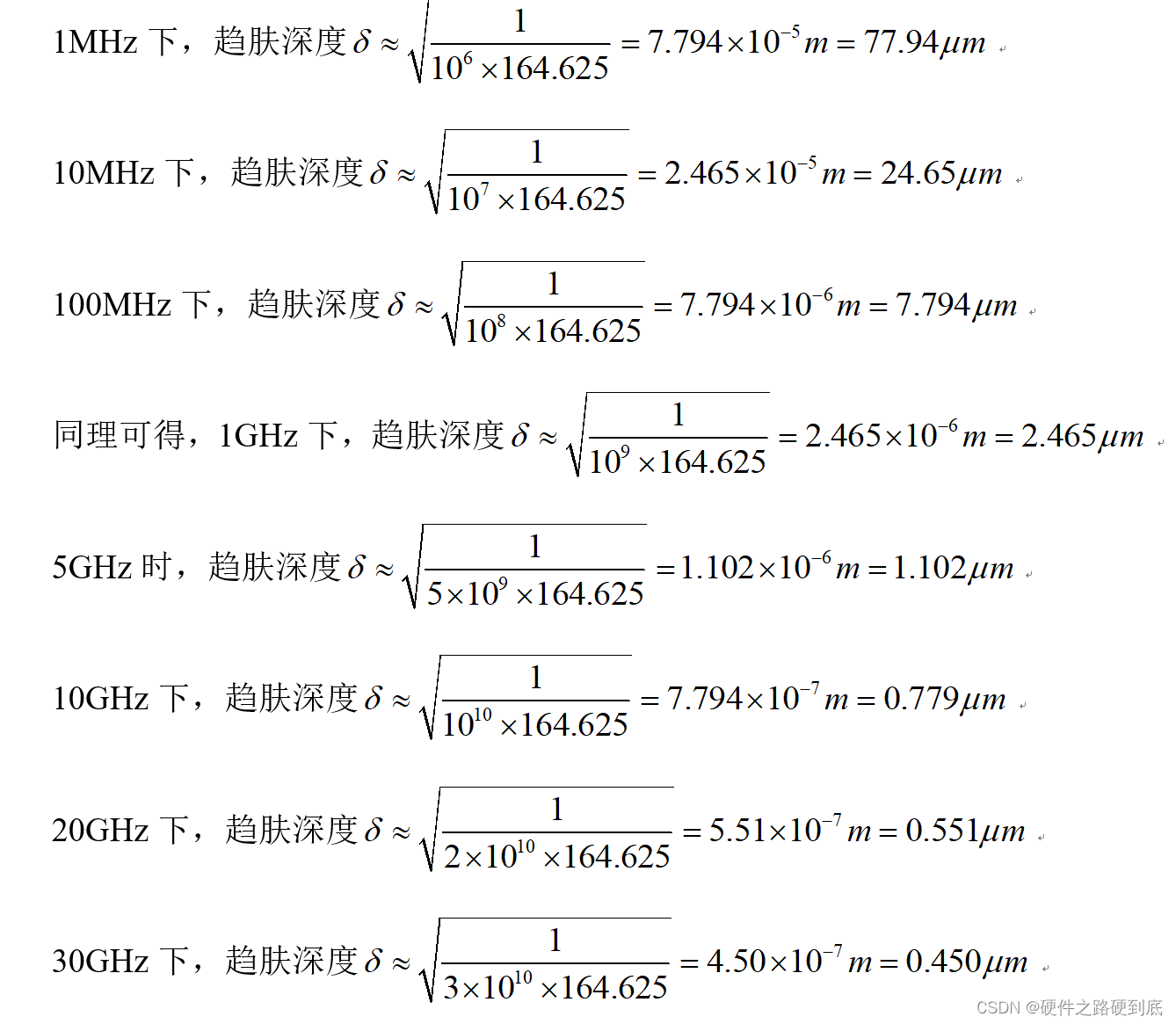

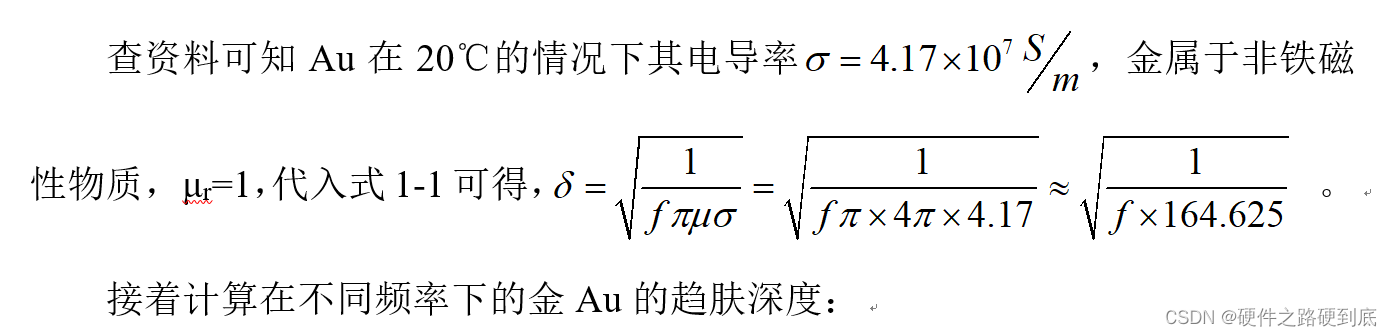

1、金Au

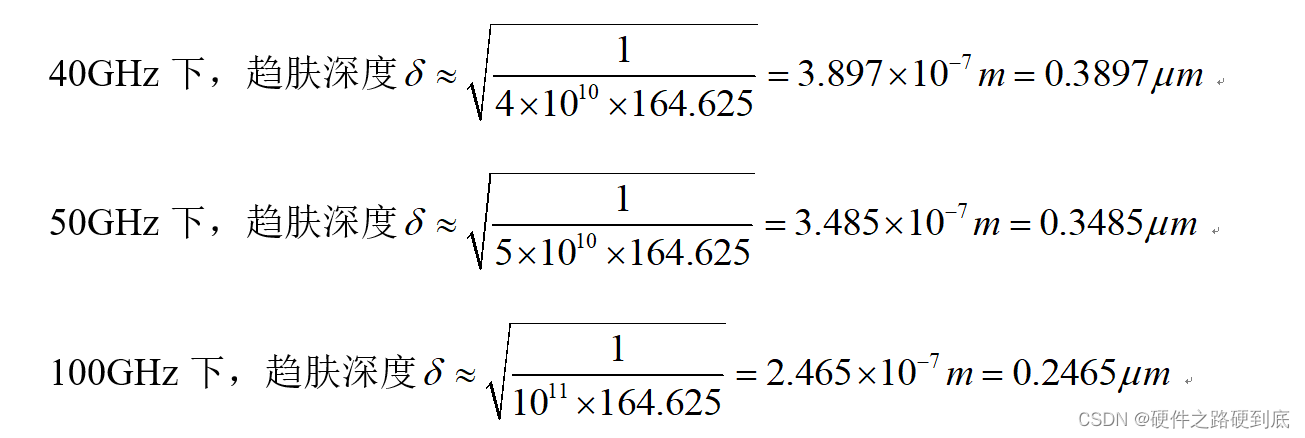

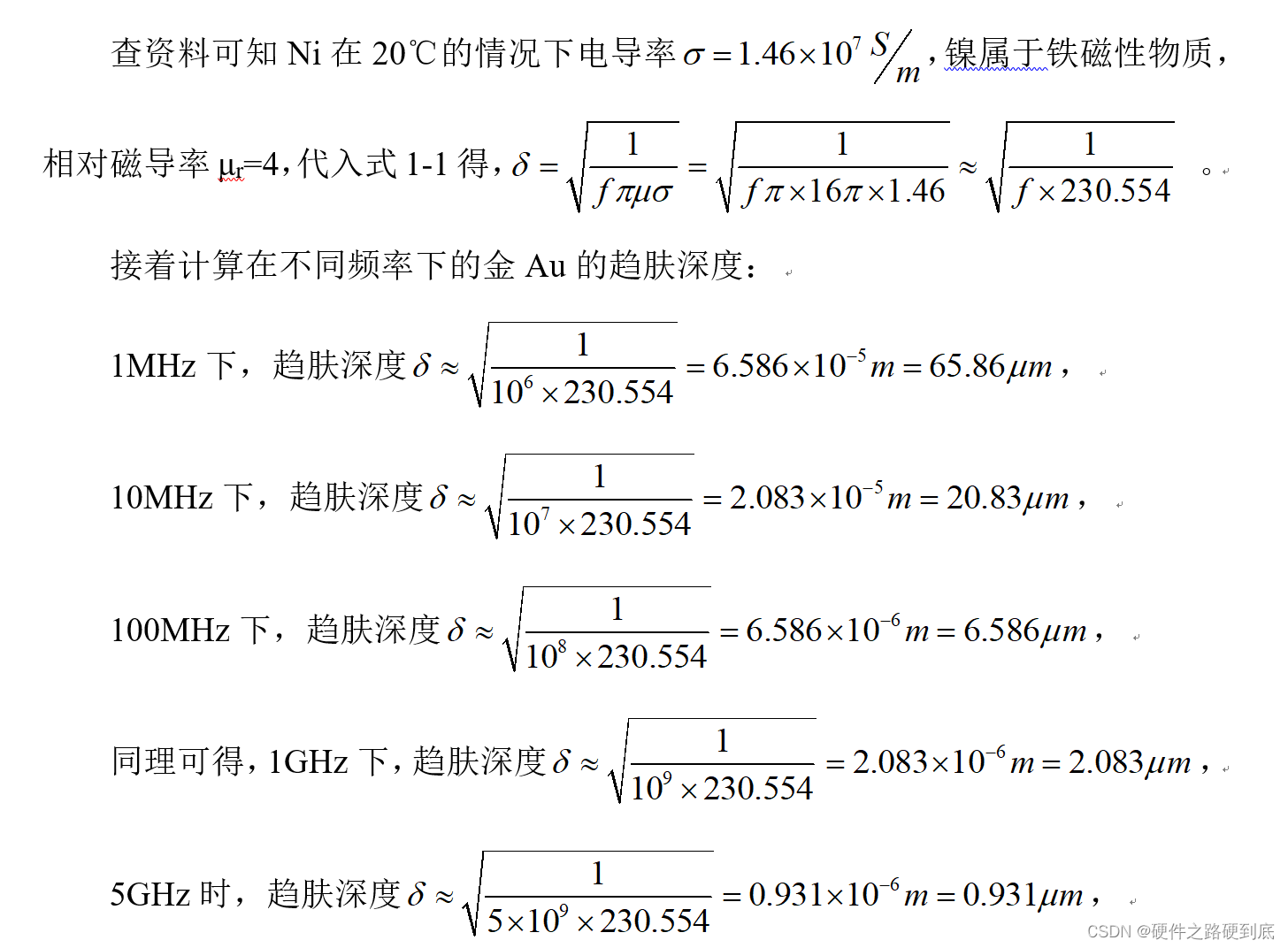

可见，随着频率的增加，趋肤深度的递减速度变缓慢。由计算可得，Au在1MHz~100GHz频率下的趋肤深度范围是77.94~0.2465μm。在电接触中，若镀金层的厚度是0.3μm，当频率小于50GHz时可穿透镀金层；若镀金层的厚度是1μm，当频率小于5GHz时可穿透。因此，我们需要进一步计算常用的连接器中间层金属镍Ni在高频下的趋肤深度。
