已解决【Keil】Could not stop Cortex-M device！

最新推荐文章于 2025-04-16 09:11:34 发布

凹凸仨川

最新推荐文章于 2025-04-16 09:11:34 发布

阅读量2k

点赞数 6

文章标签：嵌入式硬件汽车

本文链接：https://blog.csdn.net/qq_38786770/article/details/142857558

版权

Keil调试报错

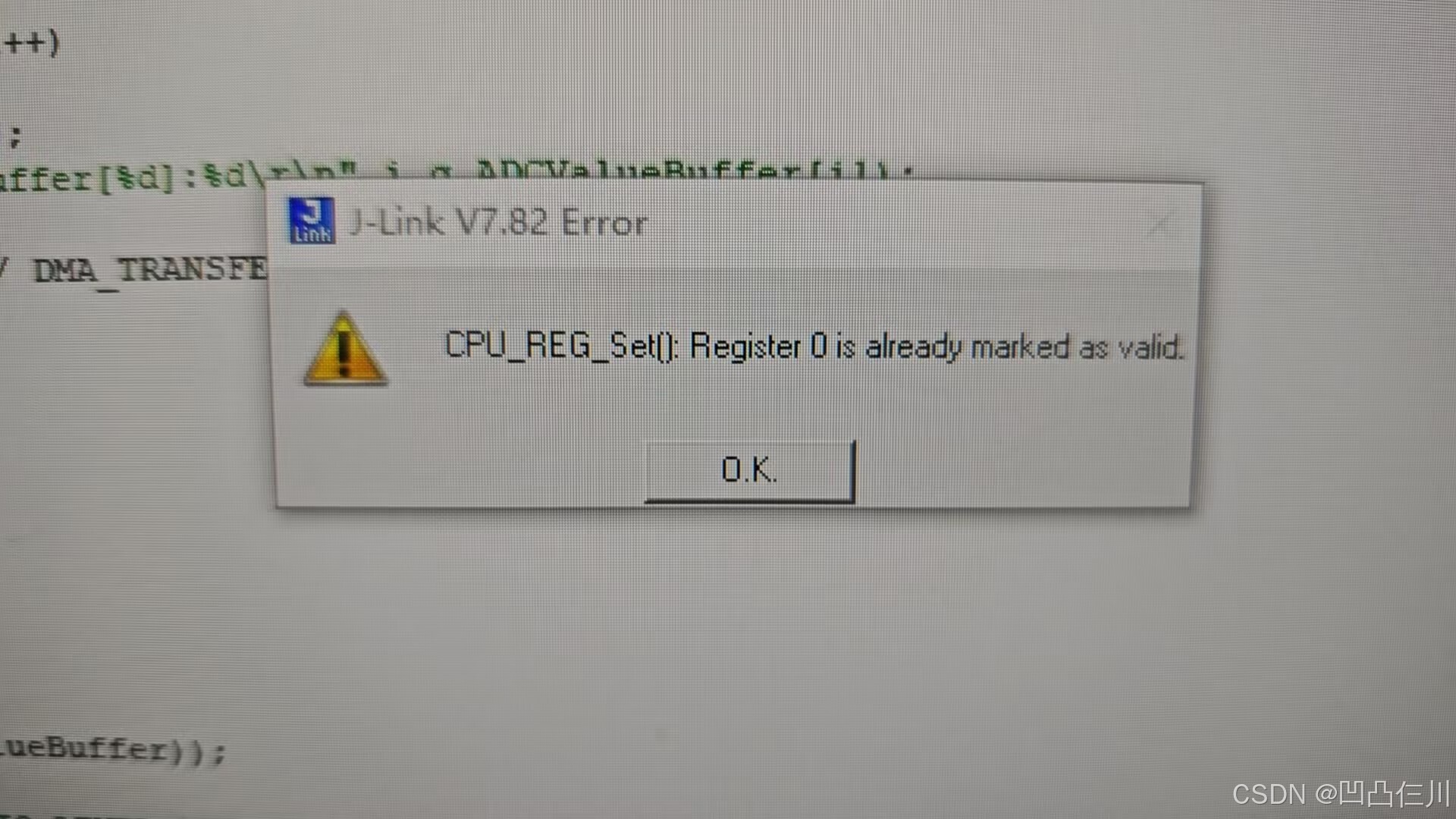

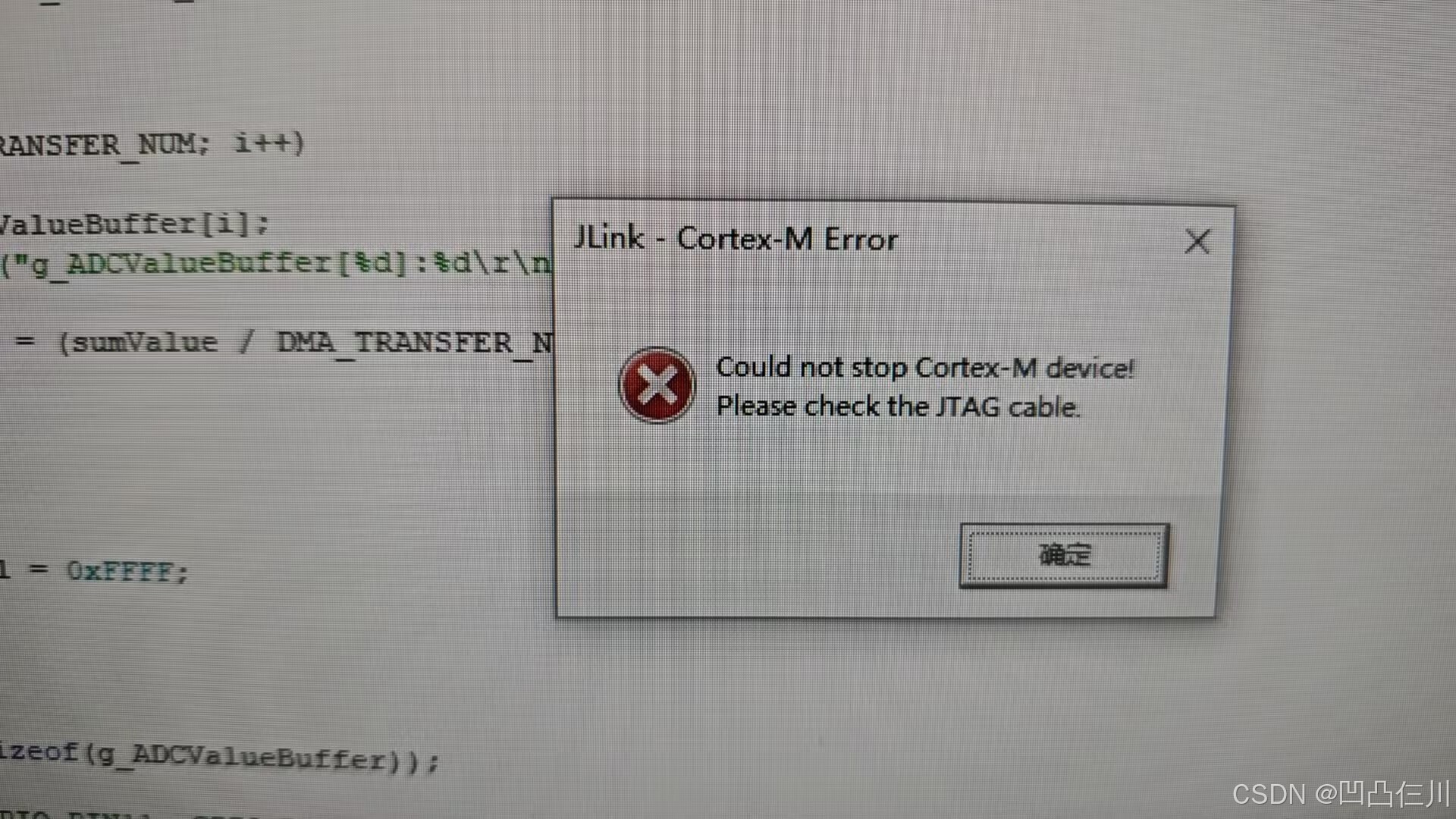

在Keil的Debug模式下，全速运行没有报错，但是单步运行时出现如下报错
在这里插入图片描述

查找原因

通过网上查找原因，并还原旧代码，一步步添加新模块后，发现是看门狗开启时导致该问题出现，看门狗在频繁复位导致，且该复位不是由于缺少喂狗导致，而是看门狗如果未进行解锁就操作，就会触发复位。
