MATLAB Boxplot填充颜色并更改箱体及异常点颜色

箱型图颜色填充代码的出处:
how to fill boxes in Boxplot with different colors

data = rand(100, 4);
x = 1:4;
colors = rand(4, 3);
boxplot(data, x);
h = findobj(gca,'Tag','Box');
for j=1:length(h)
    patch(get(h(j),'XData'),get(h(j),'YData'),colors(j,:),'FaceAlpha',.5);
end

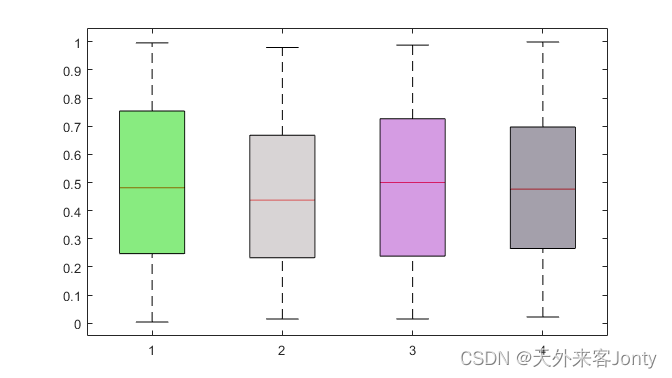

在这里插入图片描述

上述代码复制自参考链接,以下是本人修改后的:

figure(1)
data = rand(100, 2);

hb = boxplot(data,...
                    'Color','k',...                                   %箱体边框及异常点颜色
                    'symbol','.',...                                  %异常点形状
                    'Notch','on',...                                  %异常点形状
                    'OutlierSize',4,...                               %是否是凹口的形式展现箱线图,默认非凹口
                    'labels',{'Group A', 'Group B'});
set(hb,'LineWidth',1.5)                                               %箱型图线宽

colors = [0.1 0.7 0.7;
            1 0.4 0.6];
h = findobj(gca,'Tag','Box');
for j = 1:length(h)
    patch(get(h(j),'XData'),get(h(j),'YData'),colors(j,:),'FaceAlpha',.5);%赋颜色填充箱型图内部
end

xlabel('X label')
ylabel('Y label')
ylim([0 1])
box on
set(gca,'Linewidth',1.5);
set(gca,'FontSize',16);
h = figure(1);
set(h,'units','normalized','position',[0.2 0.1 0.35 0.35]);

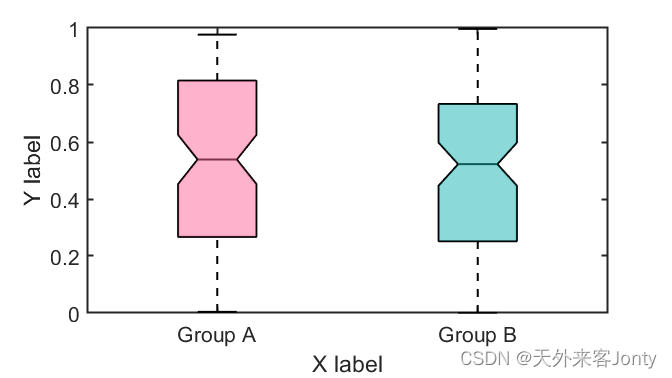

效果图如下:
在这里插入图片描述
如何隐藏中值线
h = findobj(gca,‘Tag’,‘Median’);
set(h,‘Visible’,‘off’);

参考链接:
论文常用图表三:盒图 Boxplot【MATLAB】
display mean instead of median in boxplot matlab
在这里插入图片描述
