AD20拼板

1.新建空白PCB文件

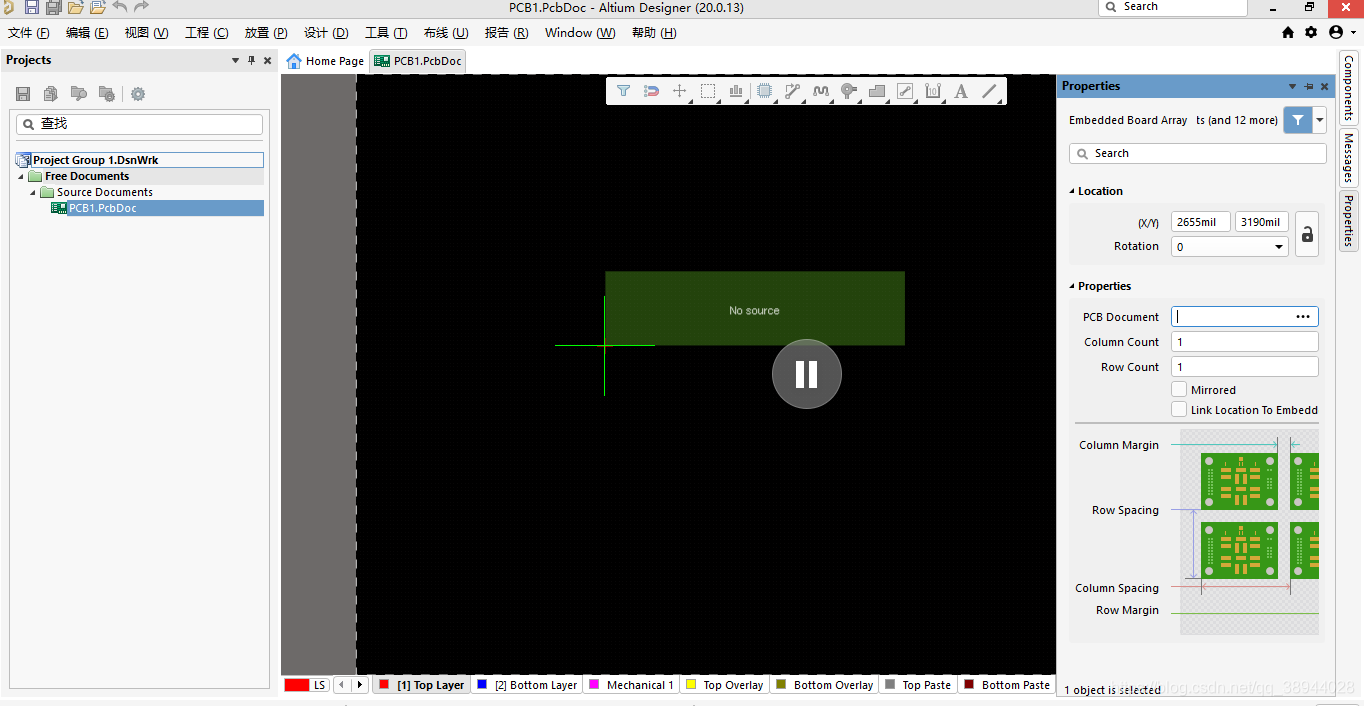

2.放置（P）+ 拼板阵列（M）+Tab+（锁定位置，通过路径添加文件，mirro拼阴阳板，设置块数，间距）

ps1：V—Cut时，直接设置板间距>0.4mm(嘉立创工艺要求)，具体看工厂的工艺要求。

Q：求告知 Link location to Embedd作用。



3:拼完之后要添加邮票孔或者V-Cut，定位孔等，可以去相应公司查看具体工艺要求。

4：切割板子形状：在Keep Out Layer层画出一个封闭的图形，画的时候建议把线调粗一点，然后shift+左键把每条线选中+“DSD”

5：保存文件。。。。。。

Q:在开板的时候，发现厂家无法打开发过去的PCB图，原因是用来拼板的PCB图通过绝对路径方式导入新的PCB图中，因此无法打开。然后是通过生成Gerber文件，和钻孔文件发给厂家来生产的。求教如何将文件锁定在新的pcb中。

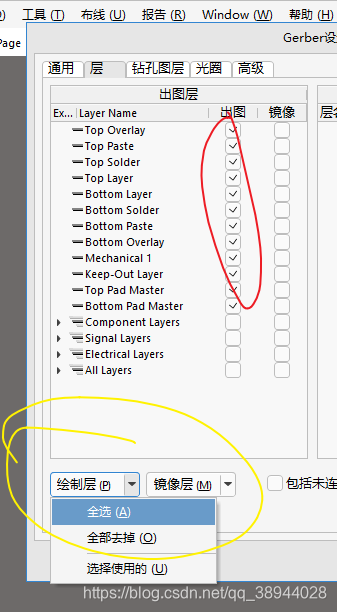

6：生成Gerber文件，和钻孔文件:"F+F"+选择gerber+如下图设置,和"F+F"+选择Drill；注意一定要这两类文件都要发过去。
