一、将PCB复制想要的数量

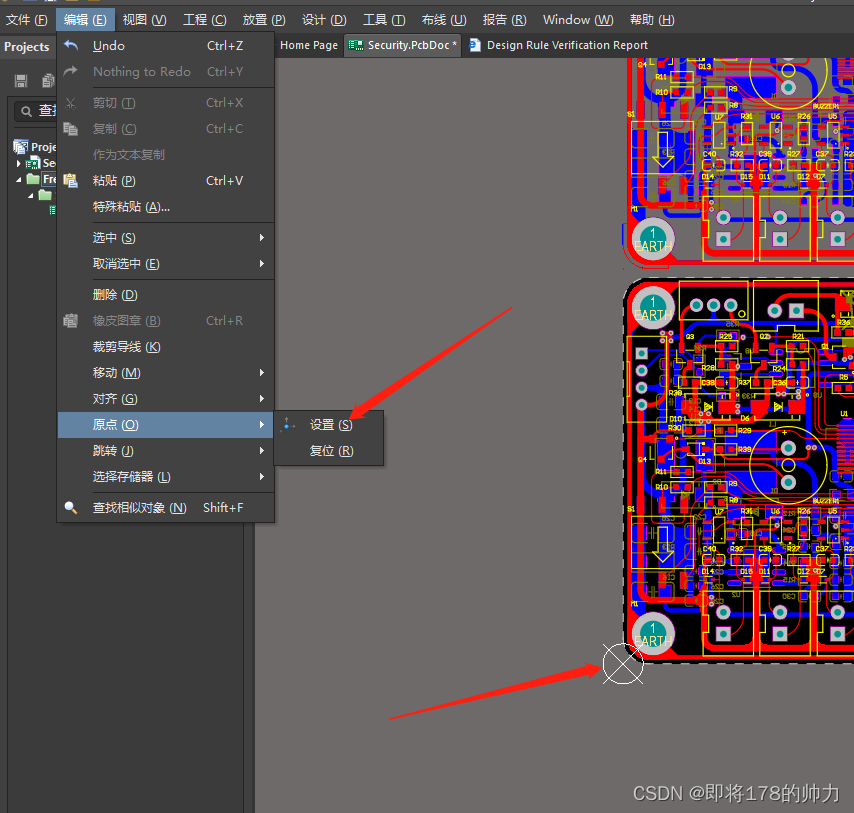

1、设置原点
2、设置栅格捕捉(方便放复制的板子)

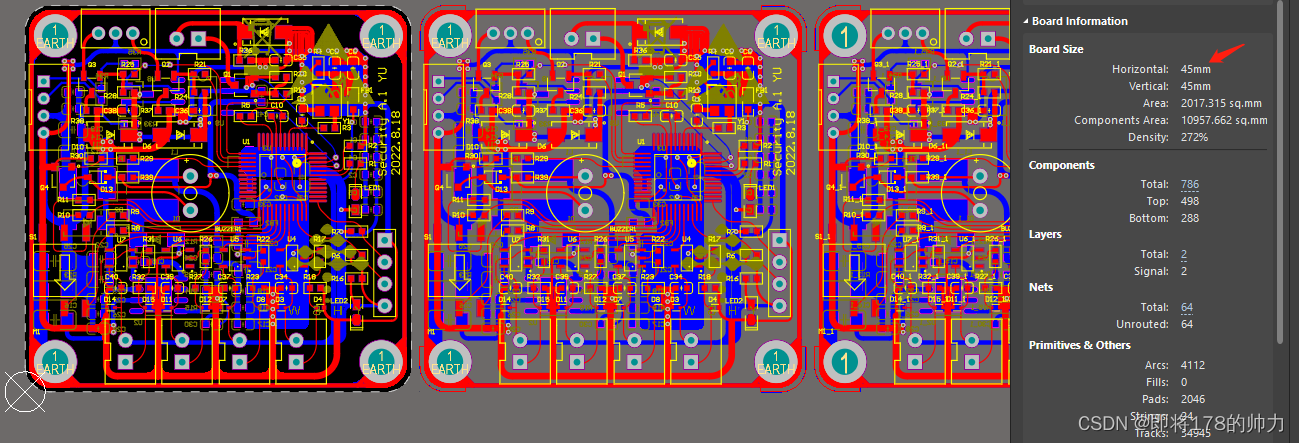

a.先看一下自己的板子尺寸。属性中可以看(快捷键Q切换栅格单位)
b.我这里是45*45,快捷键:CTRL+G 设置栅格尺寸。这里我设置成46*46(应有更合理的设置,没有过多了解,先这么设)

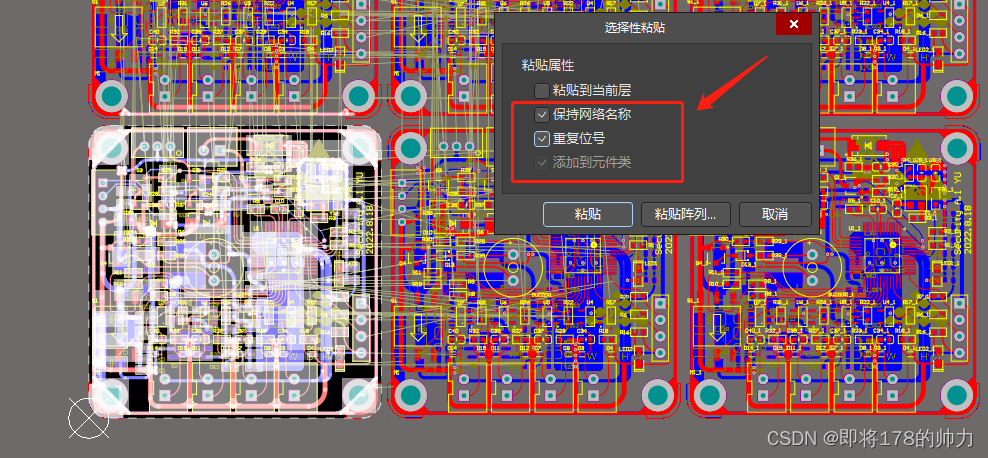

3、选中PCB,CTRL+C复制,然后E A 快捷键选择性粘贴PCB(如图选择:保持网络名称,重复位号,不选粘贴到当前层)

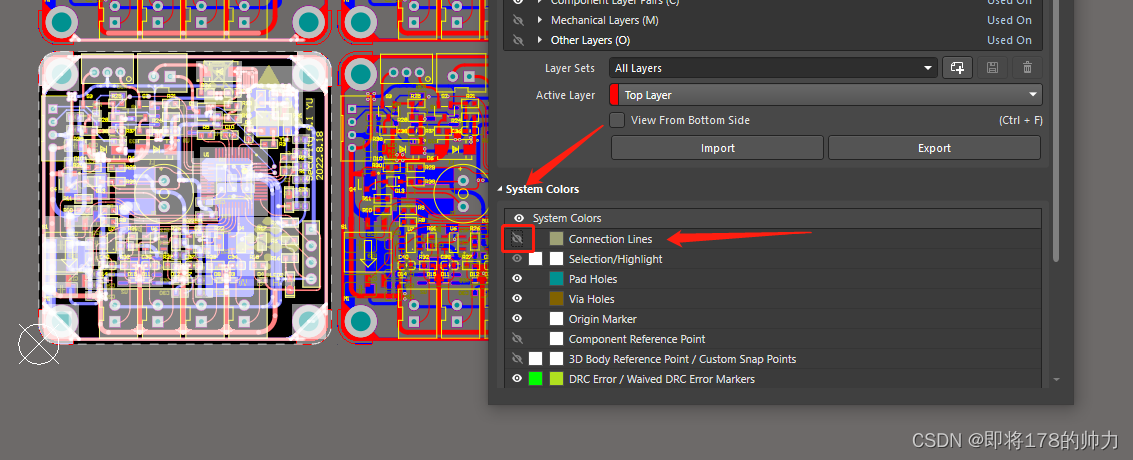

4、得到复制后的PCB,可以把飞线关掉。

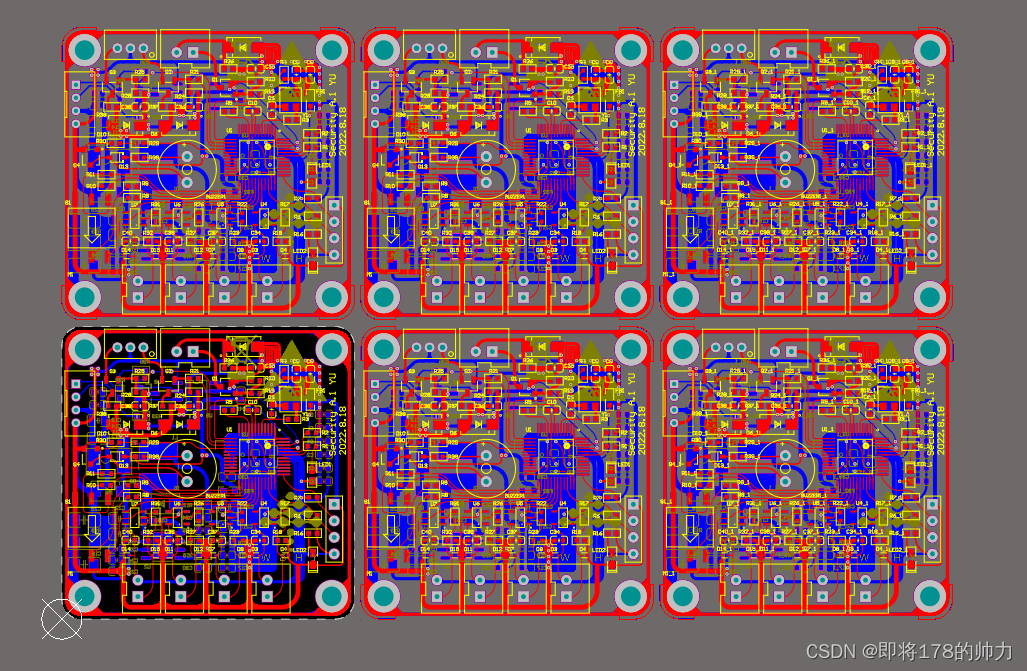

效果如图:
——————————————————————————————————————————
后边懒得写了,因为我发现一个更加方便的方法:用华秋DFM工具
具体看资料:【PCB拼版重新录制】使用AD20+华秋DFM进行快速PCB拼版_哔哩哔哩_bilibili
