AD中如何进行拼板

AD中小板一般需要进行人工拼接成大板进行制板和贴片，拼接的板与板之间会采用V-CUT或者邮票孔进行连接，这里演示V-CUT的拼版，来展示整个流程；

（1）打开需要拼板的项目工程文件，个人习惯在工程中添加一个空白的PCB文件，命名为XX项目拼板文件，这样便于管理；

（2）将需要拼板的PCB文件全选并复制，最好以板子左下角或中心点作为复制参考点；

（3）打开刚才新建的空白PCB文件即“XX项目拼板文件”，执行快捷键“E-A”，弹出如下对话框，勾选第三项“复制的指定者”，点击“粘贴阵列”，弹出“设置粘贴阵列”对话框；

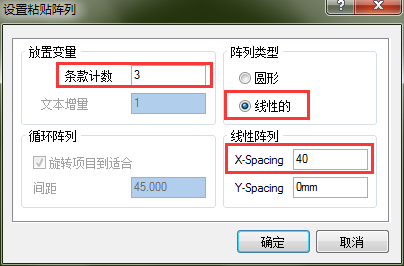

（4）“条款计数”即拼成的大板每行的小板个数，这里按需要进行设置；勾选“线性的”；“X-Spacing”即水平方向小板之间的间隔距离，这个距离一定要比小板水平方向上的的最大宽度大，不然会导致板与板之间有重叠，进行V-CUT加工时一般这里直接输入小板的水平宽度即可；设置完成后点击“确定”即可；

（5）此时鼠标由箭头变为十字，在空白PCB上左击即可完成粘贴；按照需要粘贴成N*N的大板，加上工艺边，就完成了拼版了；
