本文档详细介绍了在STM32F1上使用DAC进行模拟电压输出，并通过ADC采集输出电压的过程。内容涵盖硬件设计、主函数、DAC及ADC的配置函数。通过按键或USMART控制，实现0.161V步进的电压调节，同时支持任意电平的输出控制。

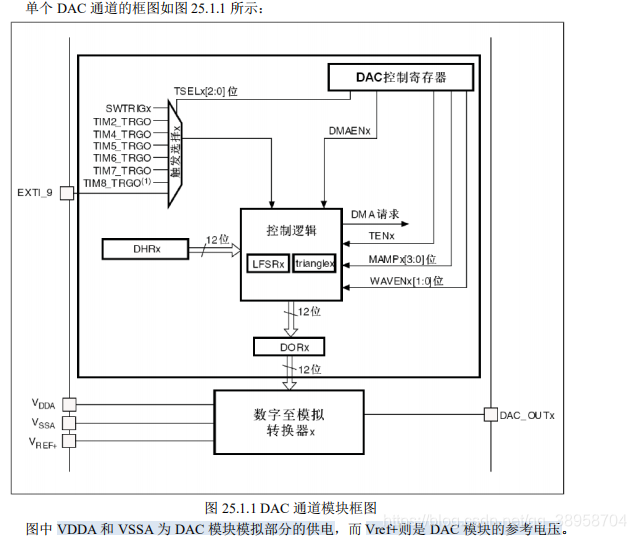

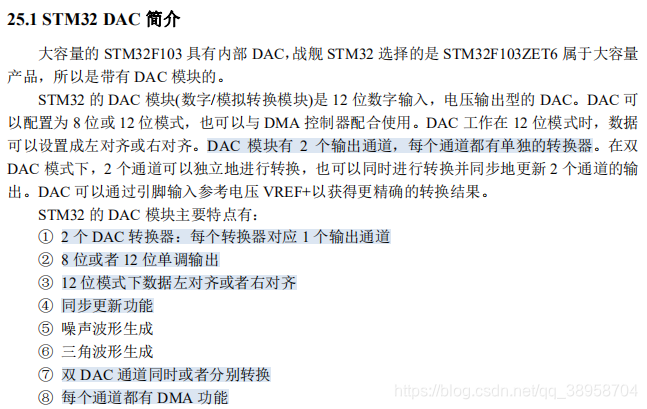

上两章介绍了STM32的ADC的使用，本章介绍STM32的DAC功能。本章利用按键（或者USMART）控制STM32内部DAC模块的通道1来输出模拟电压，通过ADC1的通道1采集DAC的输出电压，在LCD模块上面显示ADC获取到的电压值以及DAC的设定输出电压值等信息。

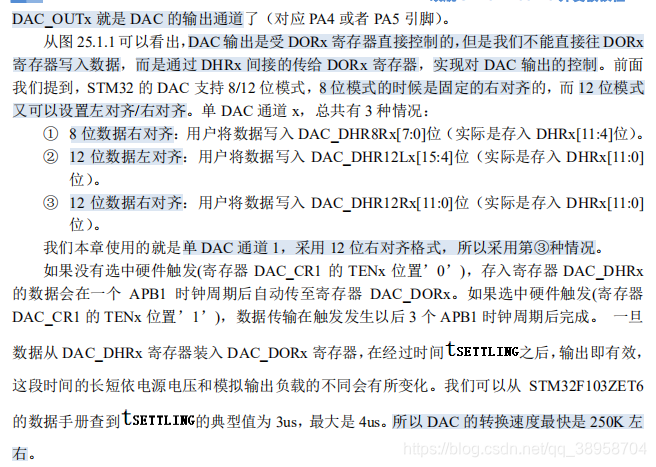

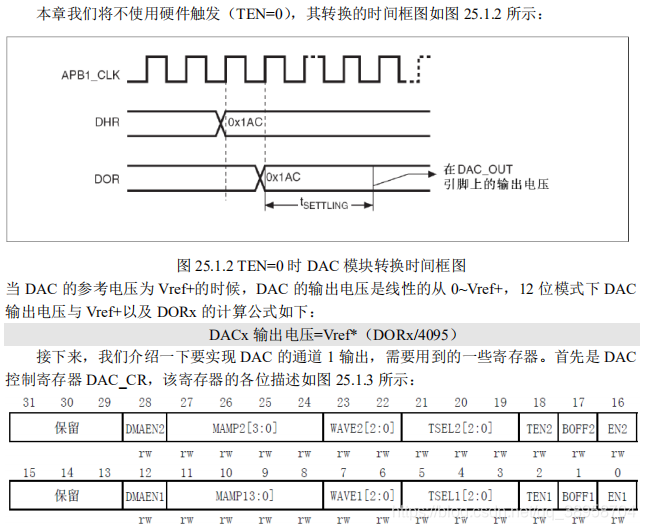

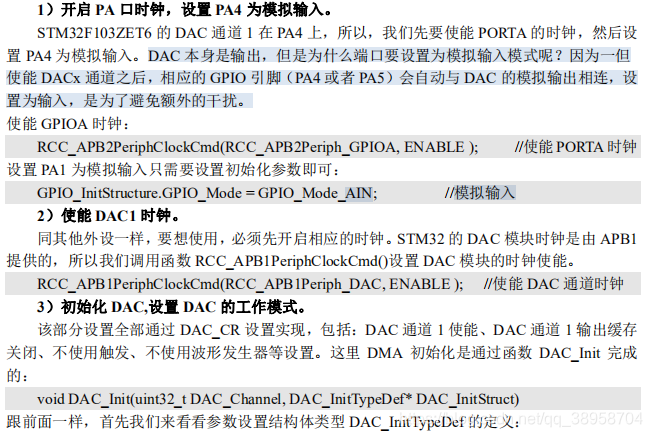

DAC本身是输出，但是为什么端口要设置为模拟输入模式呢？
因为一旦使能DACx通道之后，相应的GPIO引脚（PA4或者PA5）会自动与DAC的模拟输出相连，设置为输入，是为了避免额外的干扰。

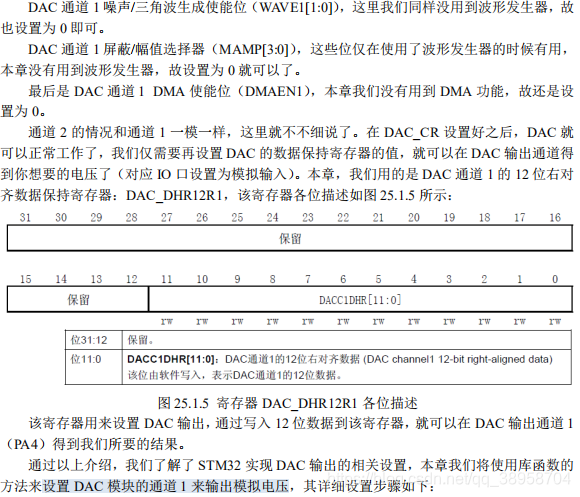

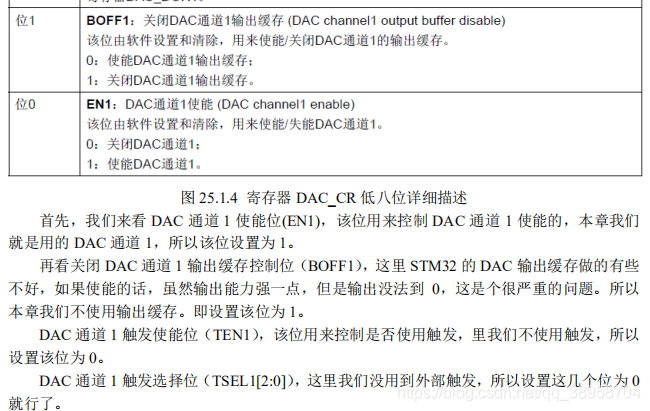

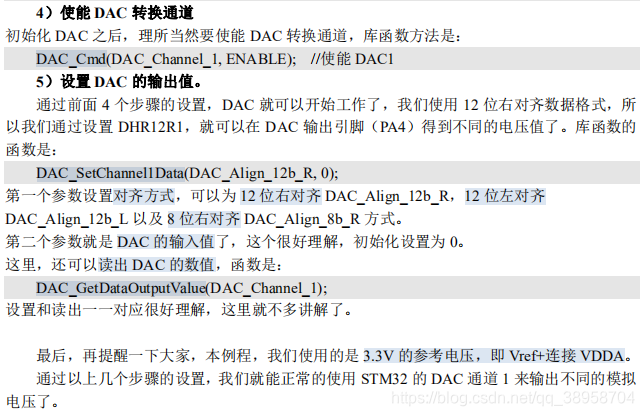

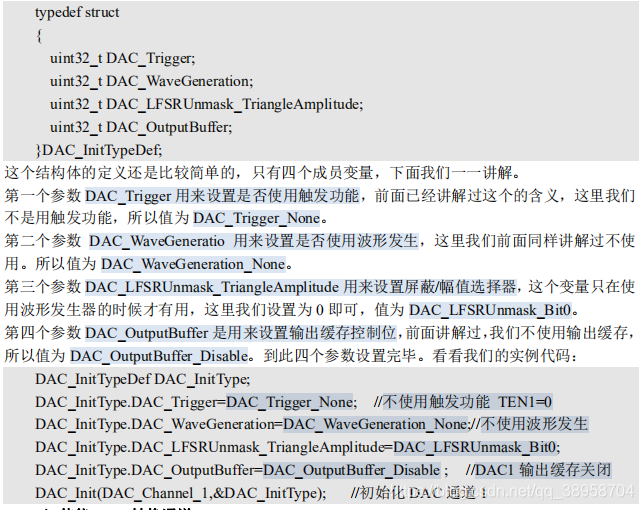

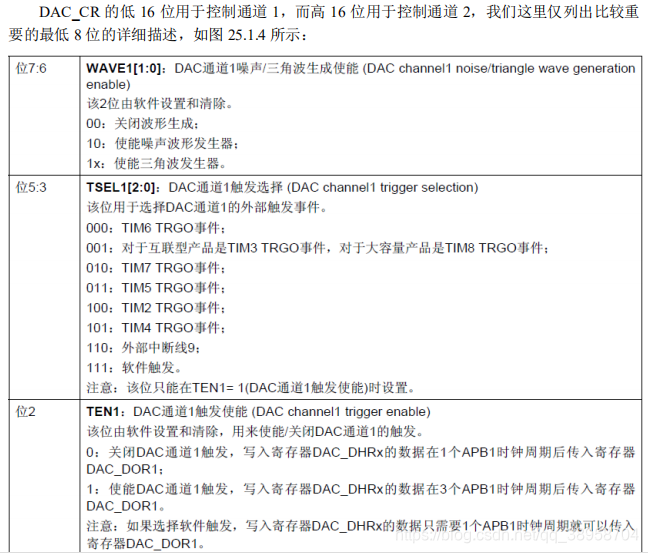

在这里插入图片描述

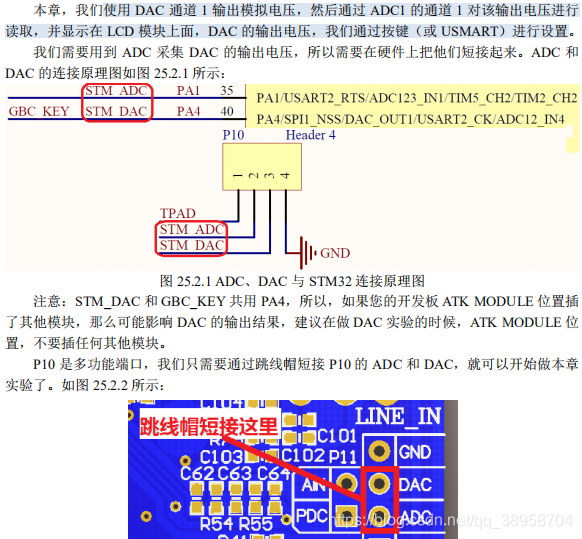

硬件设计

在这里插入图片描述

main函数

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "dac.h"
#include "adc.h"
#include "usmart.h"

int main(void)
{


	u16 adcx;
	float temp;
 	u8 t=0;
	u16 dacval=0;
	u8 key;

	delay_init();	    	 //延时函数初始化
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	uart_init(115200);	 	//串口初始化为115200
	KEY_Init();			  //初始化按键程序
 	LED_Init();			     //LED端口初始化
	LCD_Init();			 	 //LCD初始化
	usmart_dev.init(72);	//初始化USMART
 	Adc_Init();		  		//ADC初始化
	Dac1_Init();			//DAC初始化

	POINT_COLOR=RED;//设置字体为红色
	LCD_ShowString(60,50,200,16,16,"WarShip STM32");
	LCD_ShowString(60,70,200,16,16,"DAC TEST");
