荧光灯泡换LED灯泡指南

510实验室的照明电路荧光灯和LED灯混杂，荧光灯是早期的灯管，新购进的所有灯管均为LED灯管。所以在照明灯需要更换时，请注意把旧的荧光灯电路改装成LED灯电路。

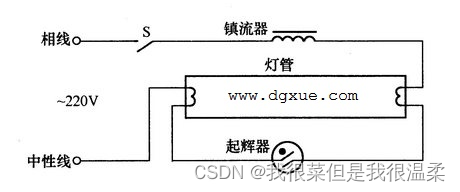

上图是老式的荧光灯电路，灯管和启辉器并联，和镇流器串联；新的LED电路简单一些，灯管直接连接在零线火线之间即可。在改装时，请先断电，然后将镇流器短接，将启辉器拆除，拆除荧光灯管，再换上LED灯管。

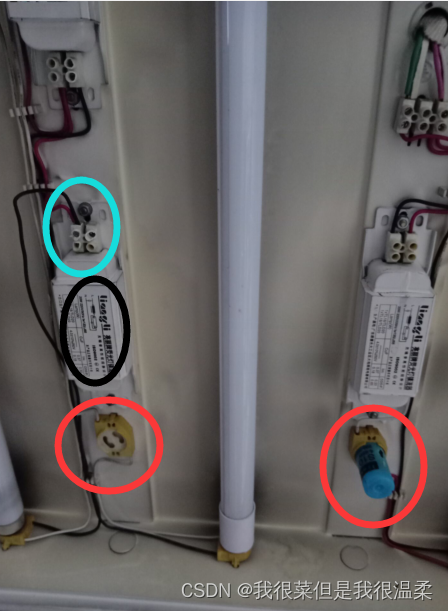

按下灯的锁扣，取下外罩，可见电路如下图所示。

图中，红圈标出的是启辉器，如果该位置没有启辉器，则说明已经安装了LED灯管。黑圈标出的是镇流器，需要被短接。

拆除启辉器。转动启辉器，向外用力，即可拔出启辉器，直接丢弃。

短路镇流器。把螺丝刀插在在蓝圈位置，转松螺丝，把黑线拆下来，并到红线上，注意一定要拧紧螺丝，避免接触不良。

拆下荧光灯管，安装LED灯管，盖上外罩。
