ArcGIS制图之地形图制作

上期说到，如何利用ArcGIS画出一幅美丽的山水画~，这幅画得到了不少大佬的肯定，让我们再欣赏下。。。

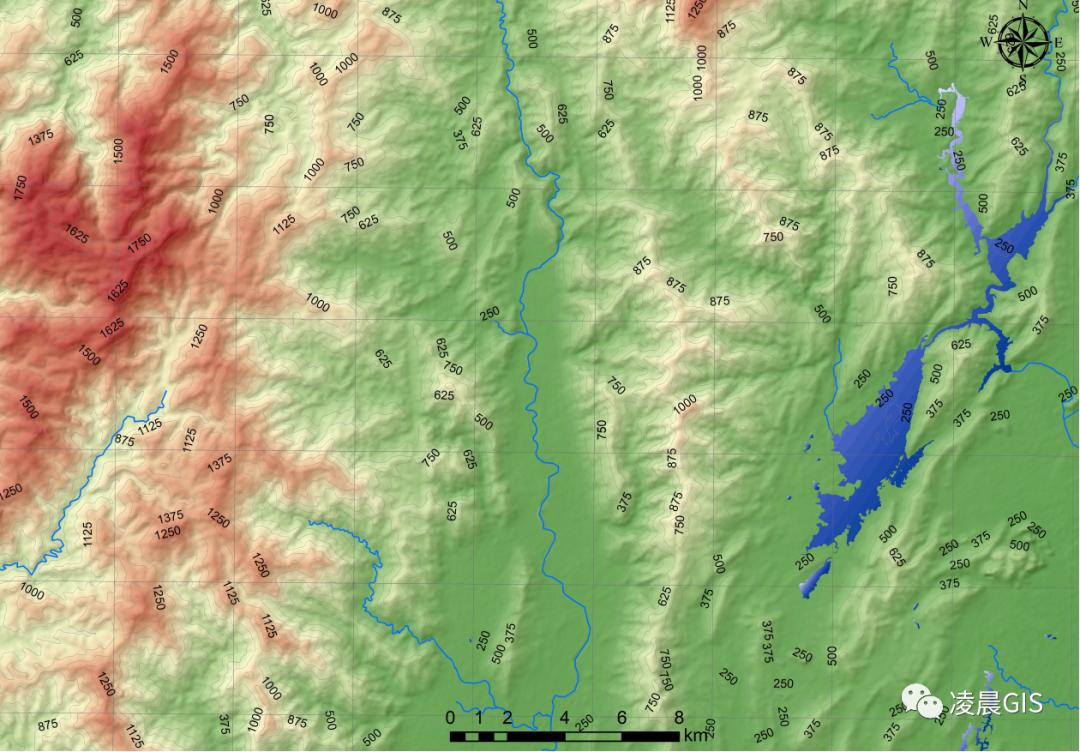

 有小伙伴就说了：画画有什么用，我要的是能放在文章中的地形图啊！像这种。

于是乎小编放下了手中的砖头，决定加更一期地形图的制作。

要做成上面这幅图也不是很难，首先我们分析下需要些什么数据，图面上有的原始数据包括DEM、水域、河流等；衍生数据包括等高线、山顶点等；看不见的或者说若隐若现的数据有山体阴影；地图整饬方面包括标题、指北针、比例尺、图框、标注等。

进入正题。。。

将就上期的DEM数据，本期练习数据获取方式后台回复【地形图制作】。

1.基本的符号化设置

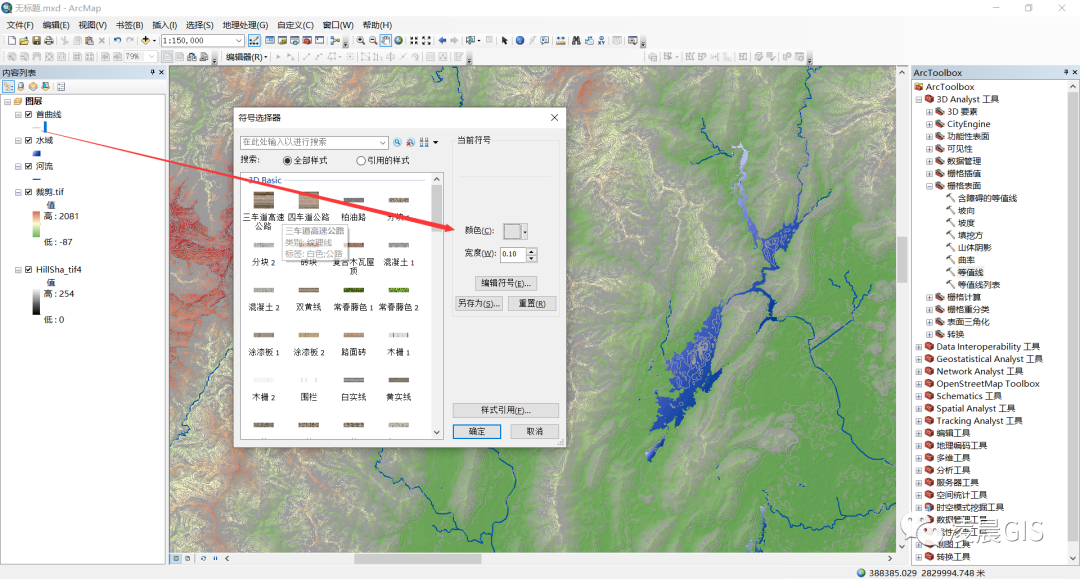

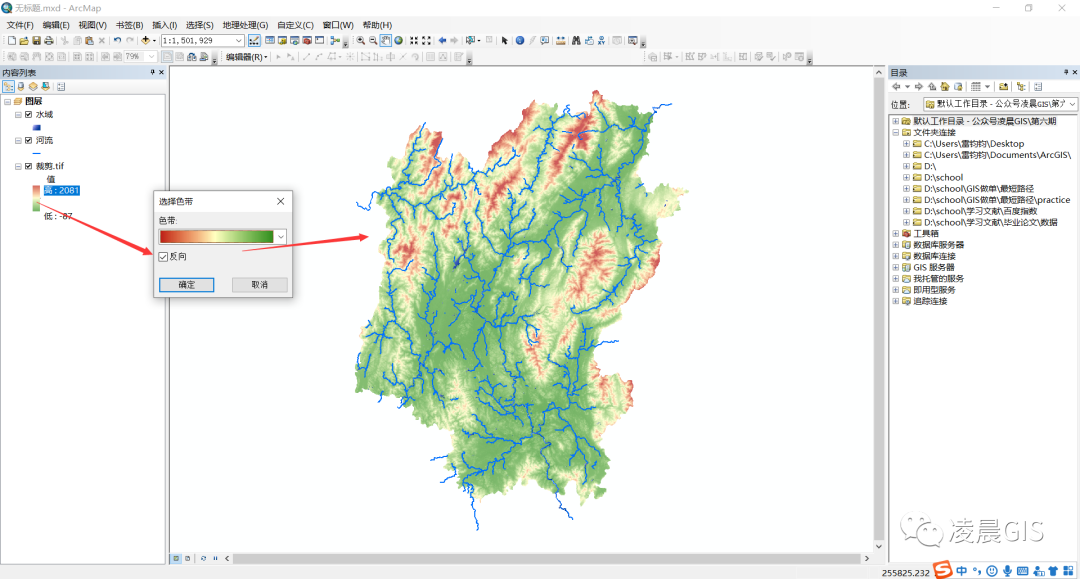

点击添加数据按钮将上期裁剪好的结果DEM、水域、河流数据加载进来，点击DEM数据图层。加载进来后，点击图层下面的色带并选择自己喜欢的颜色，我喜欢由绿到红，这样看起来更真实。继续设置河流的符号，同样点击河流图层的符号设置，选个比较能代表河流的颜色，比如说蓝色，宽度设置为1。

水域的符号设置稍微复杂一点，我们设置为渐变颜色，依然是点开符号设置，点击编辑符号，将类型设置为“渐变填充”，样式为“线性函数”，间隔、百分比、角度凭自己感觉多调试一下，总有一个是自己喜欢的。

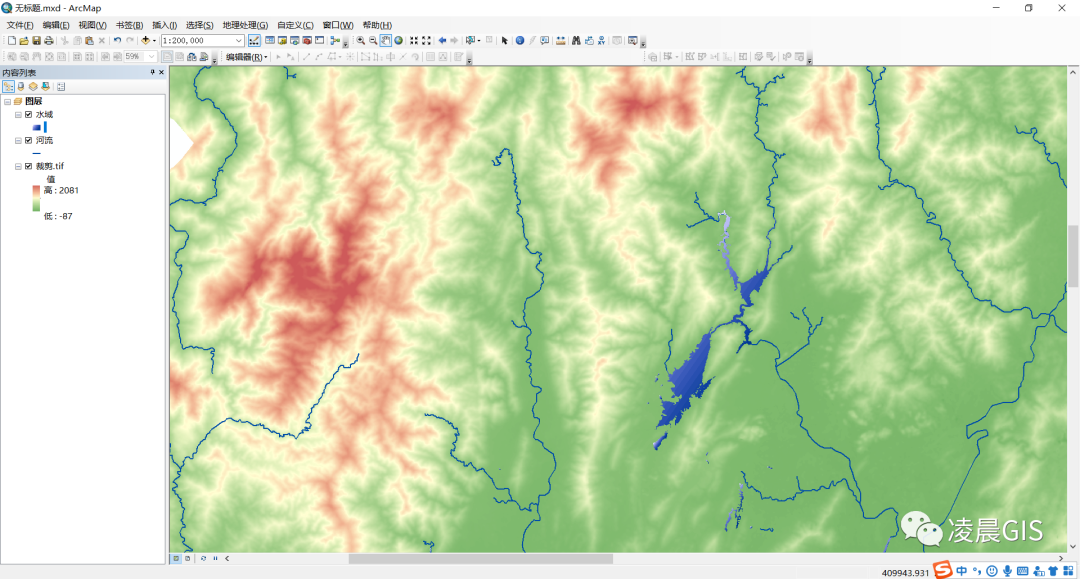

符号设置好过后，放大到局部看一下效果图，嗯~感觉还可以，不过总觉得少点啥，就感觉不真实，这时进入下一步试试。

2.生成山体阴影和等高线

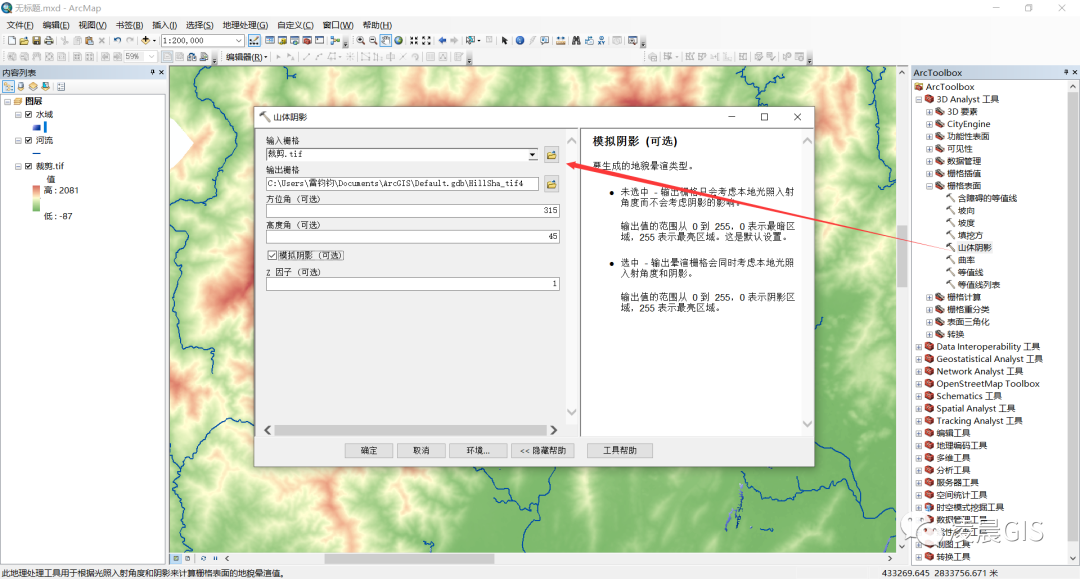

在工具箱中找到“3D analyst——栅格表面——山体阴影”，打开工具后输入DEM数据，勾选模拟阴影（也可不选），点击确定即可生成山体阴影。

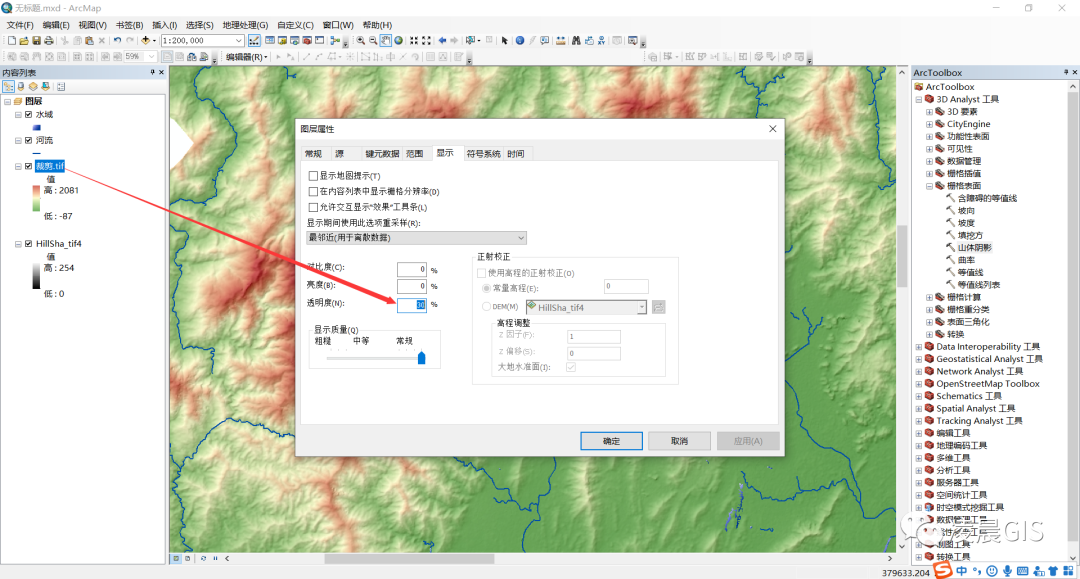

生成山体阴影后，改变一下图层顺序，将其置于DEM数据下面（直接拖下去就可以），右键点击DEM图层设置显示属性，将其透明度设置为30%，这样我们就做出了假三维的效果，不信你对比下。

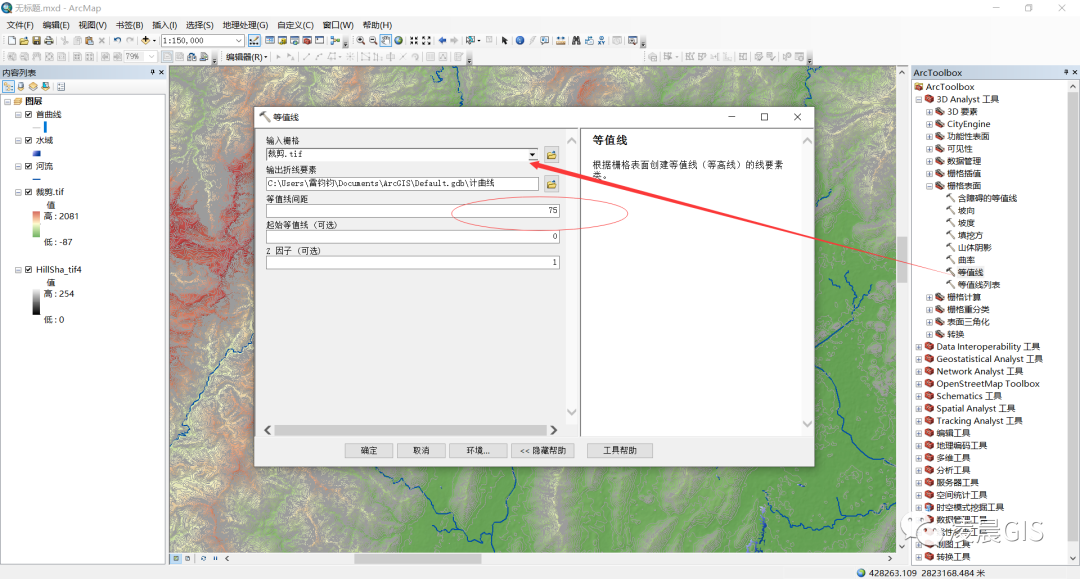

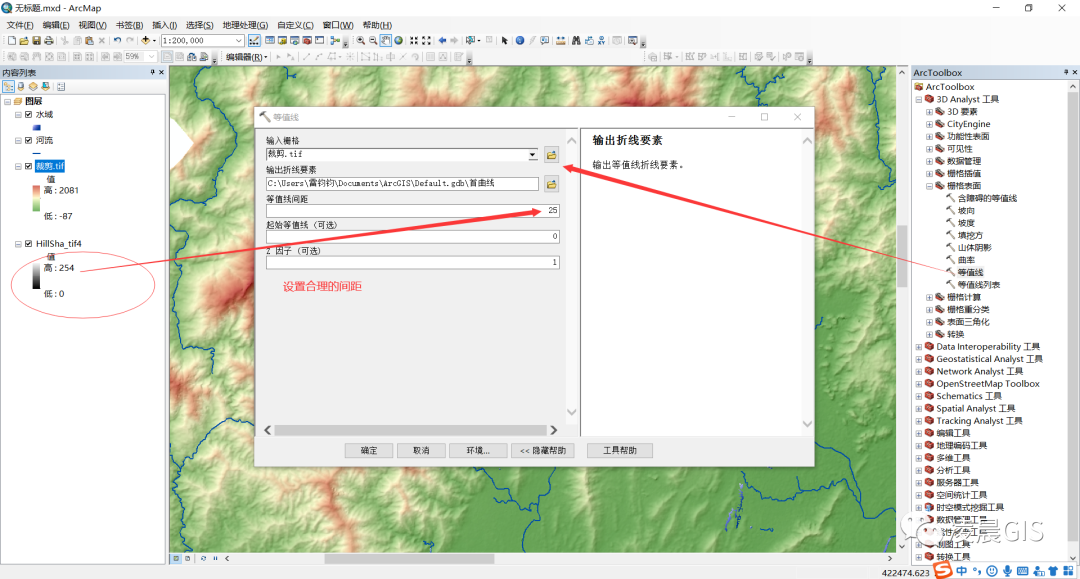

接下来就是生成等高线，依然是找到“3D analyst——栅格表面——等值线”，点击打开工具，输入DEM数据，输出文件名首曲线（也叫基本等高线,是按基本等高距绘出的等高线），这时我们将等值线间距设置为25（根据DEM的范围调整），点击确定生成首曲线。生成后，设置首曲线符号宽度为0.1，颜色为灰色10%。

再次利用等值线工具生成计曲线（为了阅读方便,从起点起,每隔四根等高线加粗描绘一根等高线,这根加粗的等高线就是计曲线，又叫加粗等高线），这时要注意，计曲线的间隔应设置为首曲线间隔的3倍。

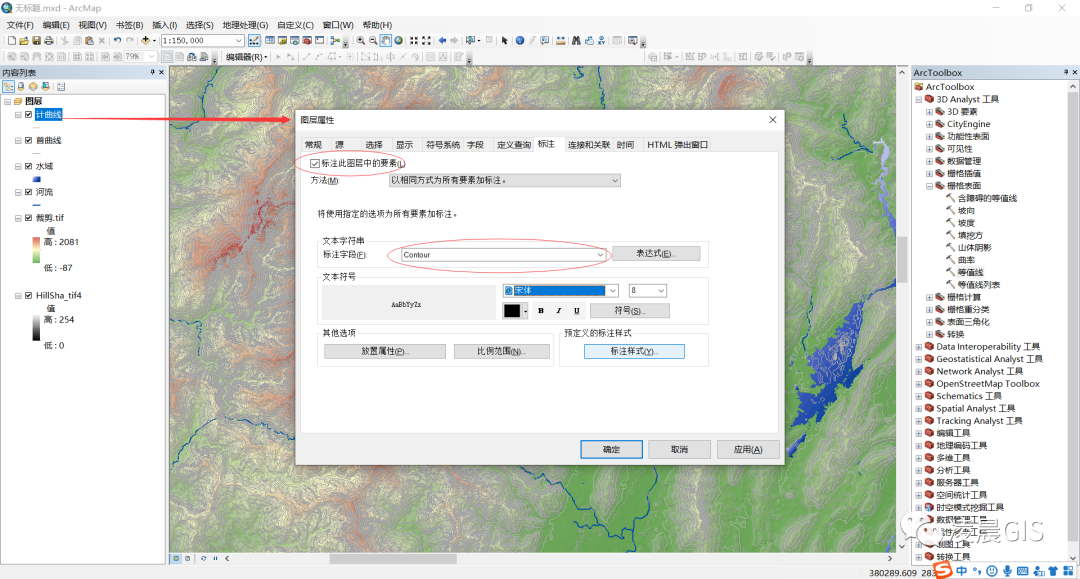

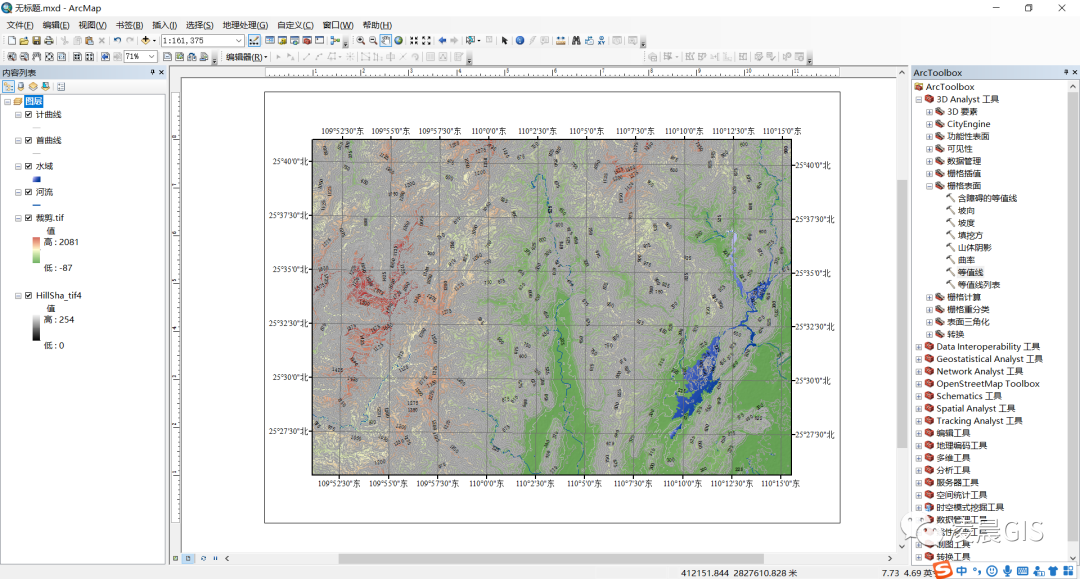

设置好后对计曲线进行标注，右键点击计曲线打开属性设置，切换到标注，勾选左上角方框，并设置标注字段为“contour”，点击确定即可。

3.地图整饬

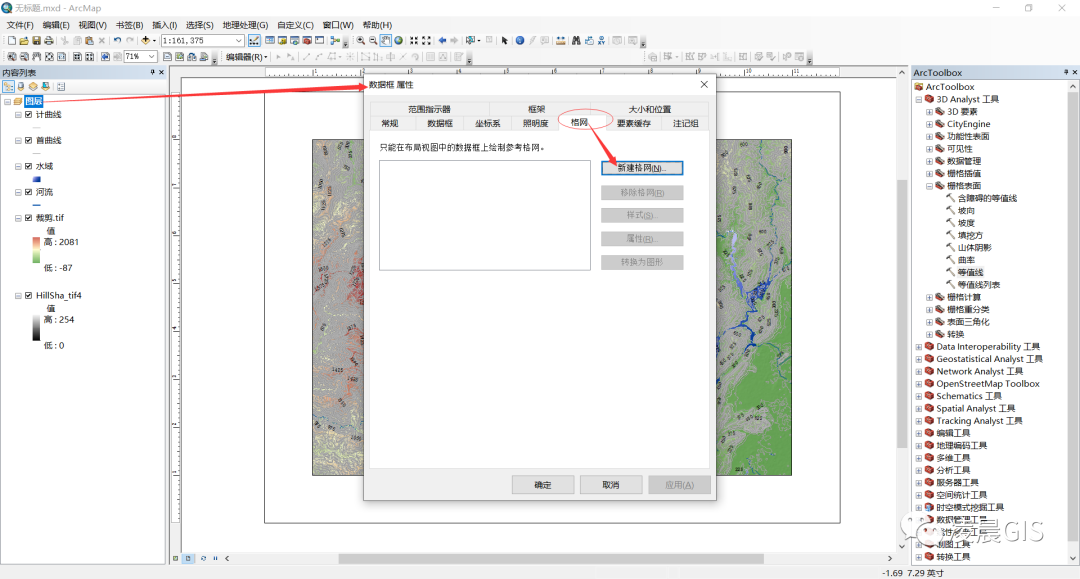

这时我们就可以进入制图表达了，切换至布局视图，首先需要添加一个格网，这样我们才清楚我们画的范围的经纬度信息。右键点击图层打开属性设置，选择格网，按照提示设置自己想要的属性一直点下去即可。我们这里一次选择经纬网、外观经纬网和标注、间隔2分30秒，标注设置一下字体为Times New Roman,12号，然后一路点下去就可以了，设置完成后，点击应用，格网就显示出来了，如果觉得还需要修改的话，依然是上面的步骤返回去修改就行了。

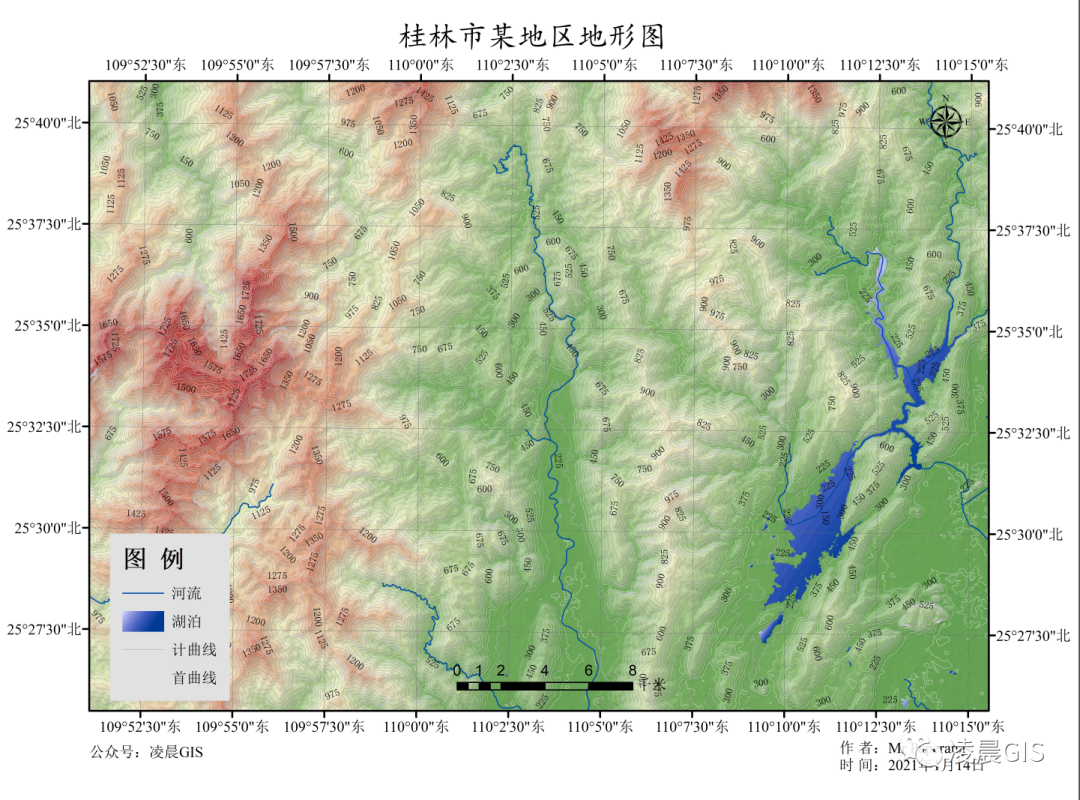

最后添加标题、图例、指北针、比例尺、署名等要素（都在菜单栏里面的插入）。插入后，可以在双击进去调整样式、字体、字号什么的，比如标题建议用楷体、24号等。设置好以后导出地图，让我们看看最终效果。。。

怎么样，你学会了吗，动手试试吧！
