【干货】ArcGIS制图技巧：图层可见比例与参考比例设置，让地图更专业！

▍ 引言：地图缩放的艺术

▶ 你是否遇到过这些情况？

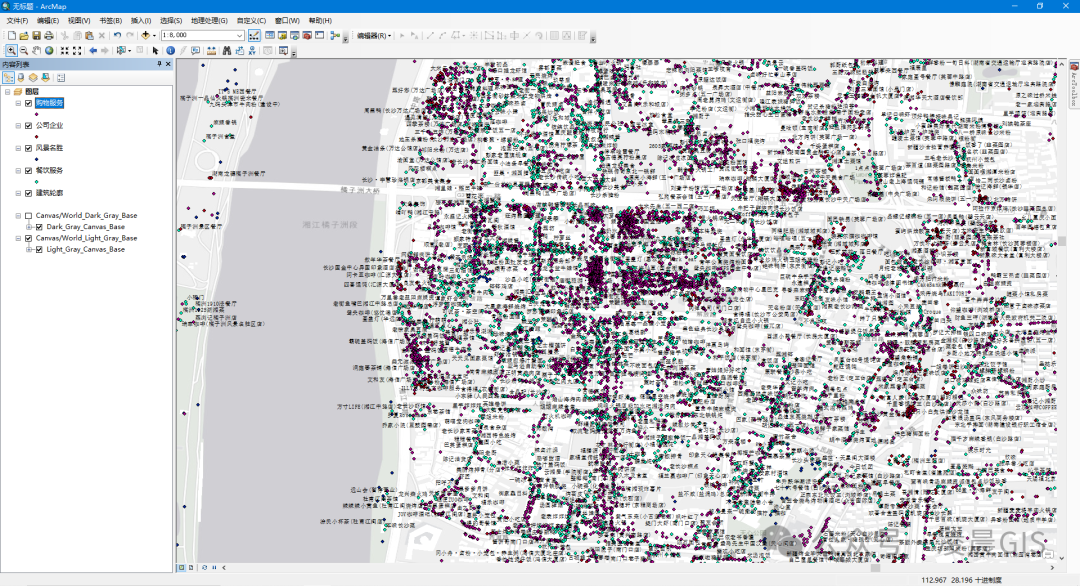

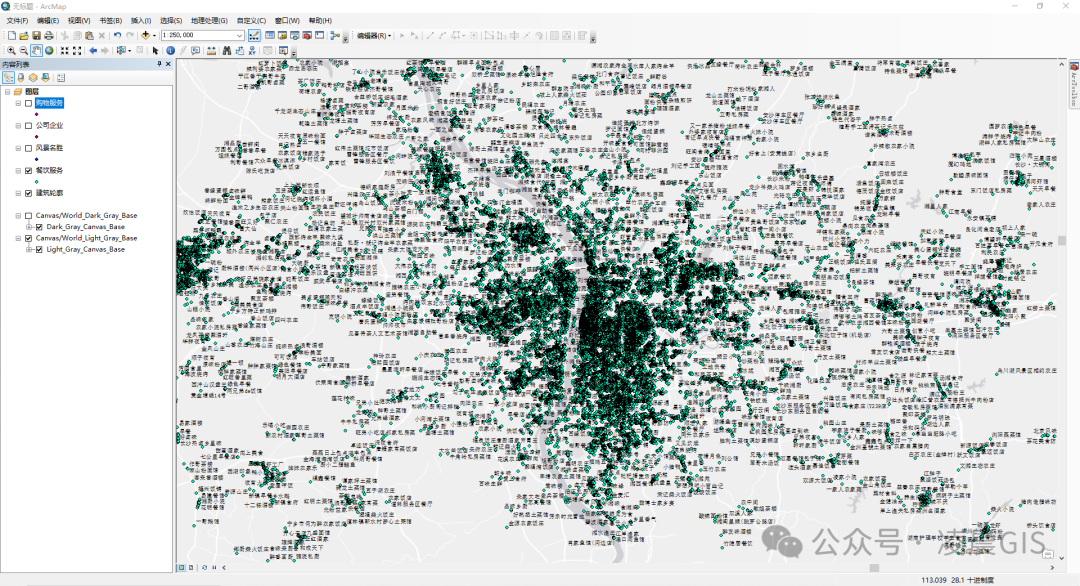

-->  缩放到小比例时，密密麻麻的标注挤成一团！

-->  放大到街道级别时，符号大小失真，图例比例失调！

-->  同一份数据在不同比例下显示效果“翻车“！

“图层可见比例范围”和“数据框参考比例”就是解决这些痛点的“黄金搭档”！本文将带你从理论到实操，掌握如何通过这两个设置，让你的地图在不同比例下始终呈现最佳效果。

▍ 理论篇：地图学中的视觉层次设计

▶ 1. 视觉层次与认知负荷

地图设计的核心是引导用户高效获取信息。根据视觉层次理论，不同比例尺下应呈现不同密度的信息：

-->  大范围（小比例）：突出主干要素（如省级行政区、主要河流）

-->  局部（大比例）：展示细节要素（如街道名称、POI点位）

-->  认知负荷理论指出，人脑同时处理的信息单元不宜超过7±2个。合理的可见比例设置能避免信息过载。

▶ 2. 比例尺与符号逻辑

-->  符号尺寸固定：适合大比例尺（如建筑轮廓）

-->  符号动态缩放：适合小比例尺（如道路线宽随比例变化）

通过参考比例设置，可控制符号和标注的缩放行为，实现“放大不拥挤，缩小不消失”的效果。

▍ 实操篇：三步打造智能地图

▶ 步骤1：设置图层可见比例范围

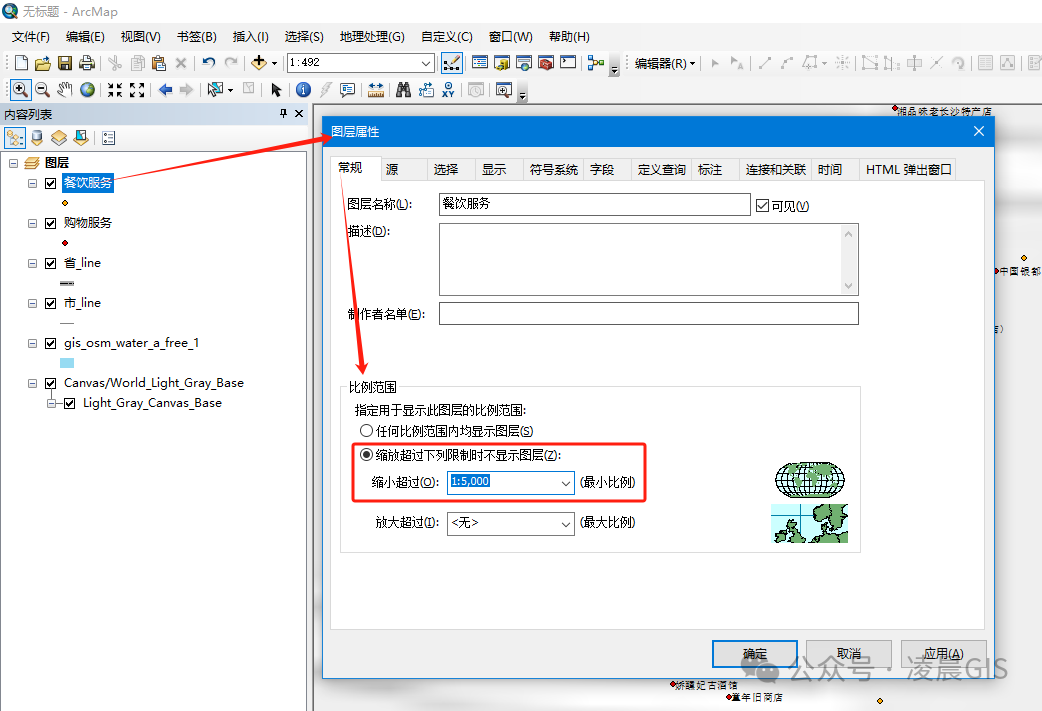

1. 右键图层 → 属性 → 常规选项卡

2. 设置最小/最大可见比例：

-->方法1：直接输入比例值（如1:10,000）

-->方法2：通过地图缩放至理想状态 → 点击“设置当前比例为最小可见比例”

3. 推荐场景：

-->POI点：仅在≥1:5000时显示

-->等高线：仅在≤1:100,000时显示

▶ 步骤2：配置数据框参考比例

1. 右键数据框 → 属性 → 常规选项卡

2. 设置参考比例：

-->  建议设置为地图最常用输出比例（如1:5000）

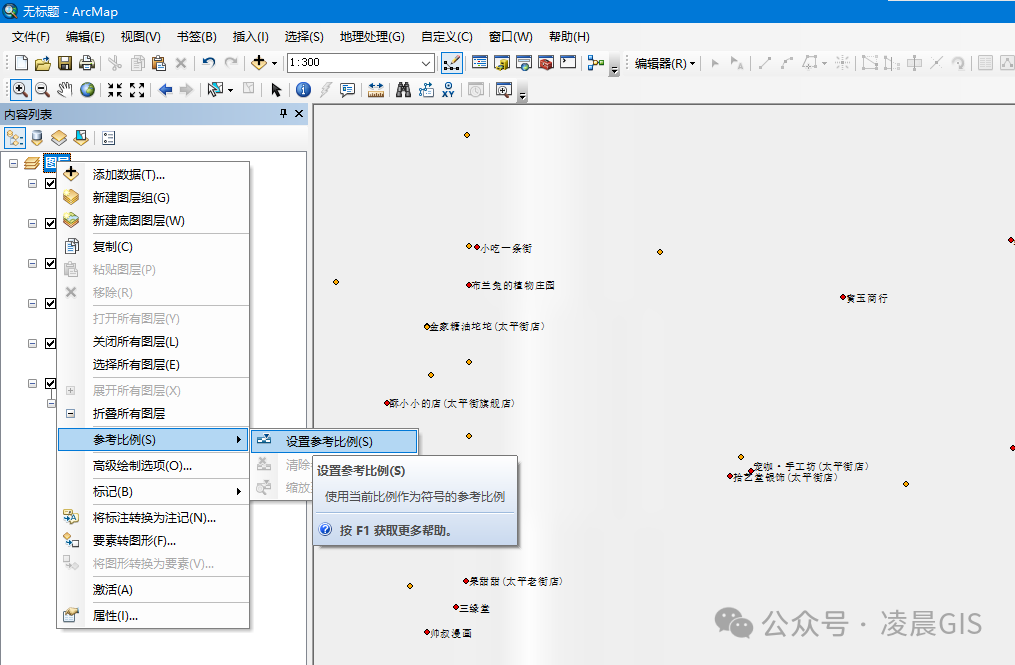

-->  或通过“缩放至所需比例 → 设为参考比例”动态调整

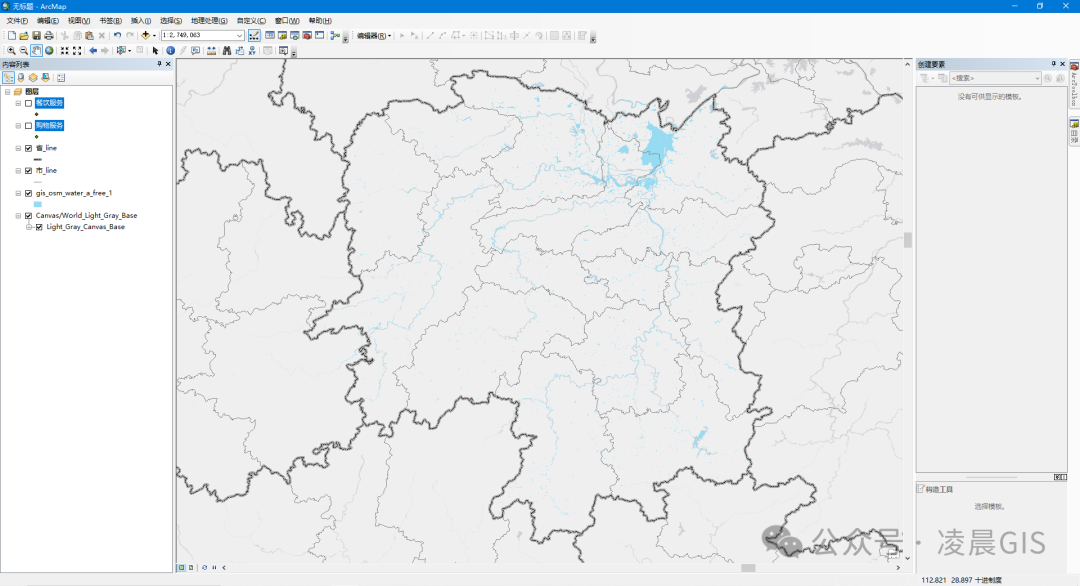

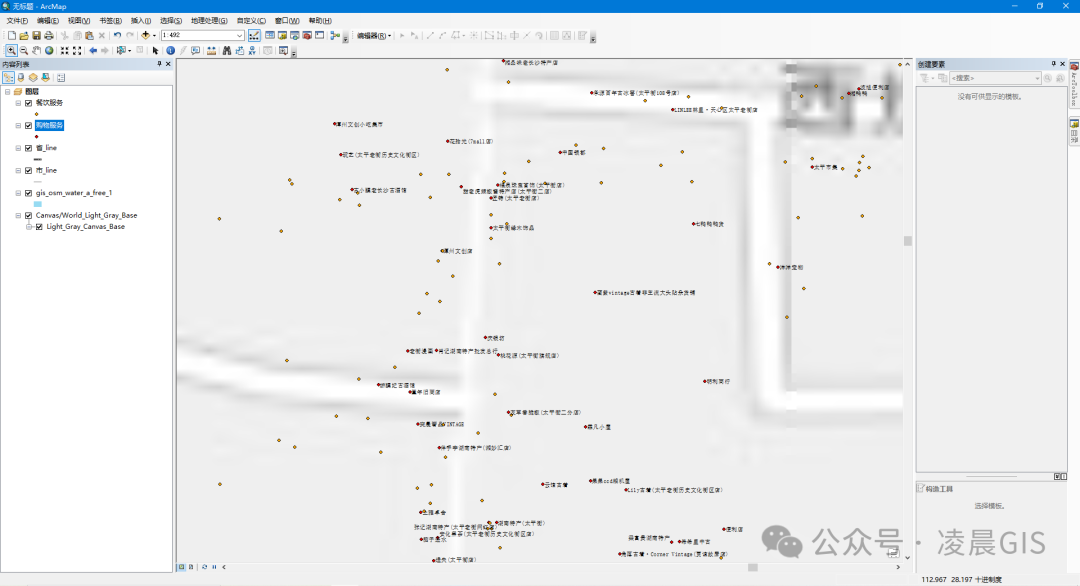

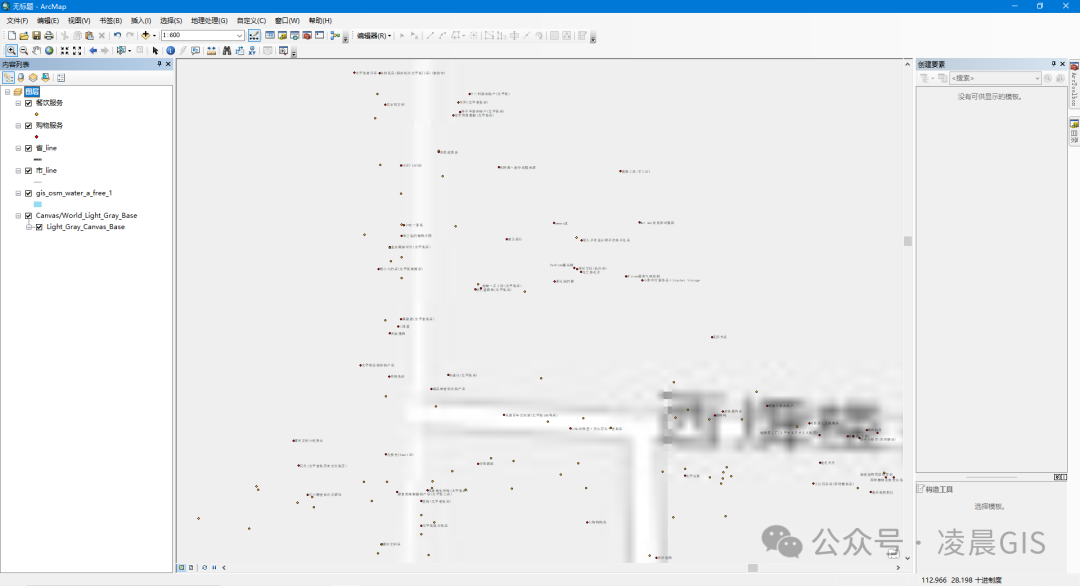

3. 效果验证：

-->  打开符号/标注的"参考比例相关缩放"选项

-->  缩放地图时观察符号大小是否按比例动态变化

▶ 步骤3：黄金组合搭配技巧

-->  参考比例优先原则：先设置参考比例，再配置可见范围

-->  比例阶梯设计：

比例范围	显示要素
1:1,000,000	省界+主要河流
1:100,000	县界+高速公路
1:10,000	街道+建筑物轮廓

▍ 结语：让地图自己“思考”

通过这两个设置，你的地图将实现：

✅ 多尺度智能显示

✅ 符号自动适配

✅ 标注永不重叠

Tips：

在布局视图中导出地图时，请确保数据框比例与参考比例一致，避免符号缩放失真。

快来试试这些技巧吧！如果你有更好的应用案例，欢迎在评论区分享交流~

---
