电子元器件篇---电感

目录

简介

电感主要参数

2.1、标称感值

 2.2、允许偏差

2.3、额定电流

2.4、品质因数

2.5、分布电容

2.6、封装规格

 电感种类

电感用途

4.1 LC滤波电路

 4.2延迟作用

4.3陷波作用

4.4 LC振荡电路

---

• 简介

电感是衡量线圈产生电磁感应能力的物理量，单位H。电感器会因为通过的电流的改变而产生电动势，从而抵抗电流的改变。电感器是一种能将电能转化成磁能而存储起来的电子元器件，通常实际使用的电感器被简称为电感。

• 电感主要参数

2.1、标称感值

标称感值指电感器在电感器上标注的电感值，常见感值为：6.8uH,10uH, 22uH,33uH,47uH,68uH,100uH,220uH,330uH,470uH,680uH,1mH,2mH等，如果需要特殊感量的电感可以找厂家定制，有很多电感在器件自身上未标注对应的感量，这种情况需查看对应的规格书，或者使用电感表进行测量，标注方式一般分为色标法、文字符号法和数码标注法。

色标法：用于色环电感的感量转换，与色环电阻相似，颜色黑、棕、红、橙、黄、绿、蓝、紫、灰和白分别代表0、1、2、3、4、5、6、7、8和9，第一、二种颜色代表的数码表示容量的有效数字，第三种颜色代表的数码则表示有效数字后面添加的“0”数，其单位是uH，第4环的误差：黑：±20%，金：±5%，银：±10%。





文字符号法：将文字和数字符号有规律地组合起来，在电感器表面上标志出主要特性参数单位为uH。例如1R5表示1.5uH、2R2表示2.2uH、R33表示0.33uH等。

数码标注法：一般用三位数字表示感量大小。第三位数字是10多少次方，单位是uH，例如：103表示10*10^3uH=10000uH=10mH、331表示33*10^1 uH =330uH等。

 2.2、允许偏差

允许偏差指实际电感值与标称电感值之间的偏差，厂家生产的电感容值与标称电感的误差在允许偏差值内则认为合格，一般用于振荡或滤波等电路中的电感精度较高，允许偏差为±0.2%~±0.5%；而用于耦合、高频阻流等线圈的精度要求不高，允许偏差为±10%~±15%。

2.3、额定电流

额定电流指电感在正常工作时通过的最大电流，如果超出该值则电感线圈会发热并改变其参数，时间过长则会烧坏，电感的额定电流一般与电感的铜线线径和散热能力有关。

2.4、品质因数

品质因数是衡量电感器质量的主要参数，又称Q值或优值。指电感器在某一频率的交流电压下工作时，所呈现的感抗与其等效损耗电阻之比。电感器的Q值越高，其损耗越小，效率越高。电感器品质因素的高低主要与线圈导线的直流电阻、屏蔽罩、线圈骨架的介质损耗及铁心等引起损耗的因素有关。

2.5、分布电容

指线圈的匝与匝之间，线圈与磁心之间，线圈与地之间，线圈与金属之间都存在的电容。电感器的分布电容越小，其稳定性越好。分布电容能使等效耗能电阻变大，品质因数变大。减少分布电容常用丝包线或多股漆包线，有时也用蜂窝式绕线法等。

2.6、封装规格

电感的封装一般按需要进行定做，封装可自己测量绘制或可让厂家提供；下图是一些常见的电感封装形式。



 电感种类

电感可根据电感的绕线方式、有无磁芯、工作频率等相关因素进行分类

电感形式分类：固定电感、可变电感；

导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈；

工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈；

绕线结构分类：单层线圈、多层线圈、蜂房式线圈；

工作频率分类：高频线圈、低频线圈；

结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。

• 电感用途

4.1 LC滤波电路

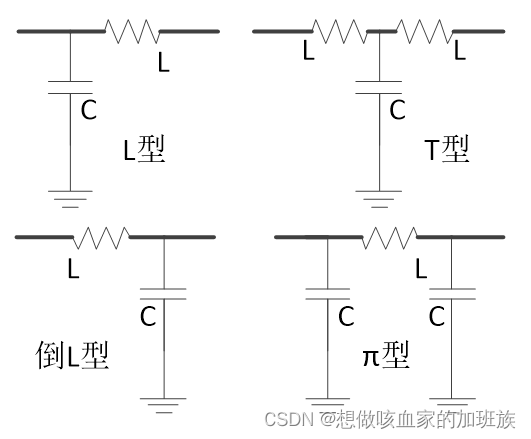

电感和电容组成的LC滤波电路主要有L型、倒L型、T型和π型等四种形式，如下图所示，各种形式的特点是L型滤波器的负载阻抗高，源阻抗低；倒L型滤波器的负载阻抗低，源阻抗高；T型滤波器的负载阻抗低，源阻抗低；π型滤波器的负载阻抗高，源阻抗高。

 4.2延迟作用

电感的延迟作用指电感线圈在电路中可以使通过电感线圈的输出的信号与输人的信号基本不变，而只使输出延迟一段时间，即信号的幅度不变，而仅相位发生变化，典型应用电路为彩色电视机亮度延迟线，其中亮度延迟线作为特殊的电感器件，它的电感量由延迟时间和信号频率确定。为了保证彩色电视信号中的亮度信号与色度信号叠加同步，亮度延迟线会将亮度信号延迟到0.4μS、0.5μS、0.6μS、0.7μS、0.8μS、0.9μS。如果没有亮度延迟线，人们在收看电视时将会产生彩色图像的镶边现象, 一旦产生彩色图像的镶边现象，将影响正常的收看。

4.3陷波作用

陷波作用主要指在电子线路中，电感线圈对交流有限流作用，它与电阻器或电容器能组成高通或低通滤波器、移相电路及谐振电路等；变压器可以进行交流耦合、变压、变流和阻抗变换等；主要作用是滤除不需要的频率的信号，比如在带通 滤波器通频带的边缘外加陷波器，通常是串联一个并联谐振回路，或并联一个串联回路，它们的谐振频率就是要滤除的频率，在电视机电路中频部分很常见。

4.4 LC振荡电路

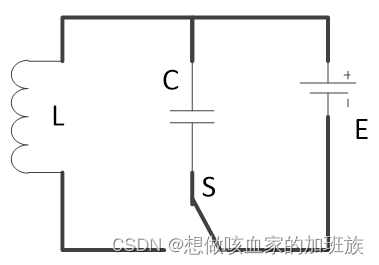

如下图所示，将一个电感和一个电容相联就组成了一个最简单的LC电路，LC电路既用于产生特定频率的信号，也用于从更复杂的信号中分离出特定频率的信号。它们是许多电子设备中的关键部件，特别是无线电设备，用于振荡器、滤波器、调谐器和混频器电路中。振荡电路中发生电磁振荡时，如果没有能量损失，也不受其他外界的影响，这时电磁振荡的周期和频率，叫做振荡电路的固有频率和固有周期。固有周期可以用下式求得T=2πLC.
