各种接地概念、方法你了解吗？

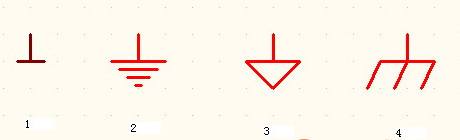

1 地的分类

工程师在设计电路时，为防止各种电路在正常工作中产生互相干扰，使之能相互兼容地有效工作。根据电路的性质，将电路中“零电位”———“地”分为不同的种类，比如按交直流分为直流地、交流地，按参考信号分为数字地（逻辑地）、模拟地，按功率分为信号地、功率地、电源地等，按与大地的连接方式分为系统地、机壳地（屏蔽地）、浮地。不同的接地方式在电路中应用、设计和考虑也不相同，应根据具体电路分别进行设置。

A 信号地

信号地（SG）是各种物理量的传感器和信号源零电位以及电路中信号的公共基准地线（相对零电位）。此处信号一般指模拟信号或者能量较弱的数字信号，易受电源波动或者外界因素的干扰，导致信号的信噪比（SNR）下降。特别是模拟信号，信号地的漂移，会导致信噪比下降；信号的测量值产生误差或者错误，可能导致系统设计的失败。因此对信号地的要求较高，也需要在系统中特殊处理，避免和大功率的电源地、数字地以及易产生干扰地线直接连接。尤其是微小信号的测量，信号地通常需要采取隔离技术。

B 模拟地

模拟地（AG）是系统中模拟电路零电位的公共基准地线。由于模拟电路
