新手入住，这学期新开了一门MATLAB课。平时上课就是看老师复制粘贴PPT出结果，真到自己写的时候就傻眼了。加上其他课程里也提到了MATLAB可以画图，建立仿真模型等功能，所以想课后学也一下。
因为是新手，就当是记录下学习脚步吧。

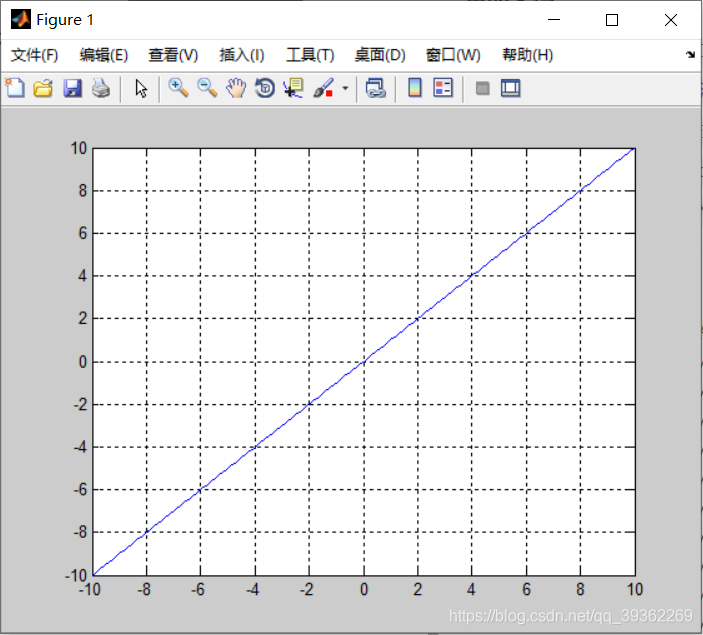

画y=x图形

matlab程序：

x=-10:0.1:10; %x的取值范围-10到10，间距为0.1，间距越小，图型越细腻
y=x; % y=x
plot(x,y) %plot(x1,x2),画图函数
grid on % 显示栅格
axis([-10,10,-10,10]) % axis(x1,x2,y1,y2)坐标的范围
画的有些简陋，标签也没画，嘿嘿，等我熟练了再说。

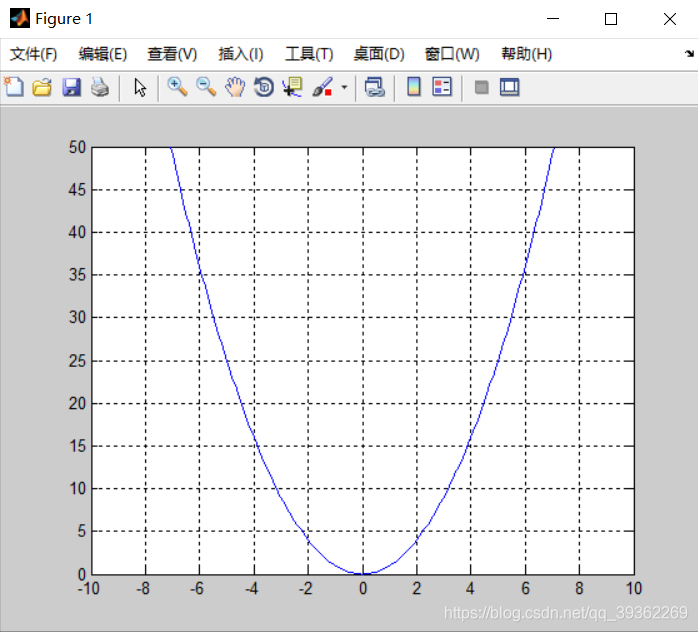

画y=x^2图形

xlabel(‘x’) %X轴坐标标签
ylabel(‘y’) %Y轴坐标标签

matlab程序：
x=-10:0.1:10;
y=x.^2; %y=x的2次方
plot(x,y)
grid on
axis([-10,10,0,50])
xlabel(‘x’)
ylabel(‘y’)

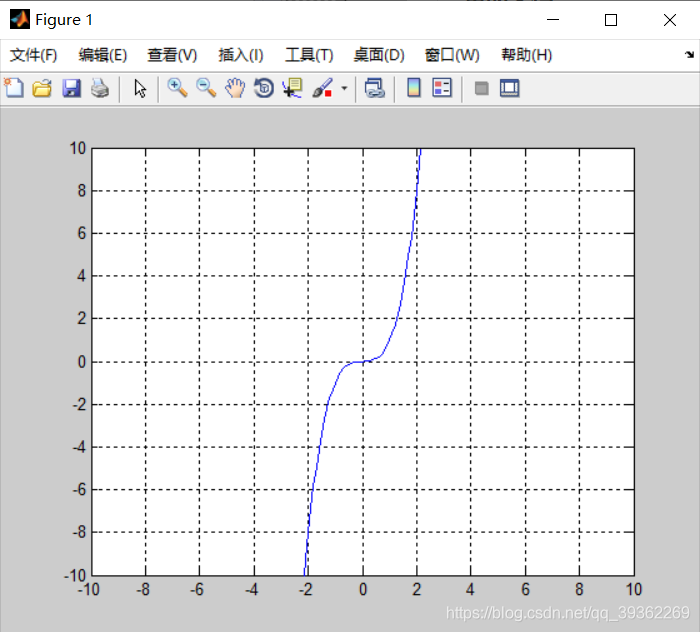

画y=x^3图形

matlab程序：
x=-10:0.1:10;
y=x.^3; %y=x的3次方
plot(x,y)
grid on
axis([-10,10,-10,10])

画y=sinx图形

matlab程序：
x=-4pi:0.05:4pi; %-4π到4π，间距是0.05
y=sin(x);
plot(x,y)
grid on
axis([-4pi,4pi,-1,1])

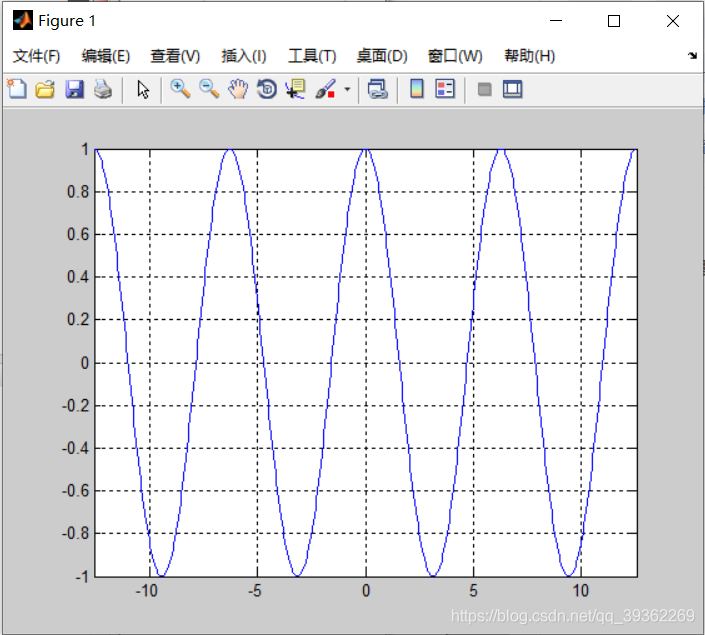

画y=cosx图形

matlab程序：
x=-4pi:0.05:4pi;
y=cos(x);
plot(x,y)
grid on
axis([-4pi,4pi,-1,1])

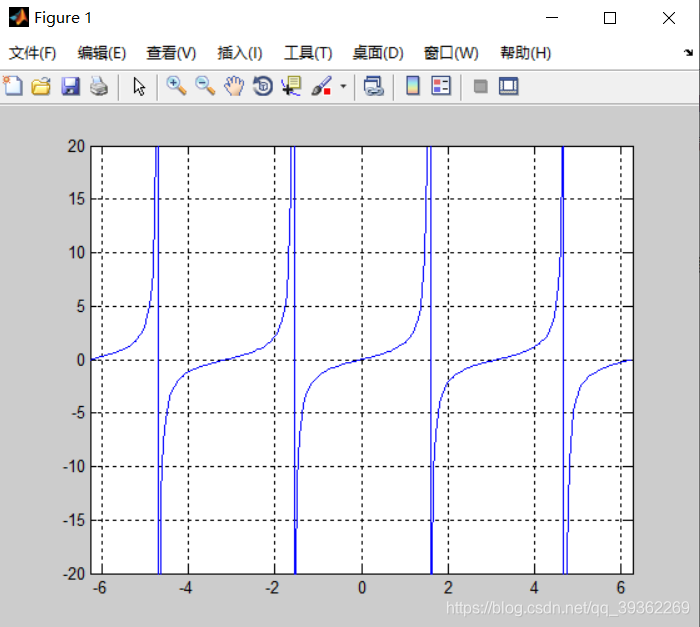

画y=tanx图形

matlab程序：
x=-2pi:0.05:2pi;
y=tan(x);
plot(x,y)
grid on
axis([-2pi,2pi,-20,20])

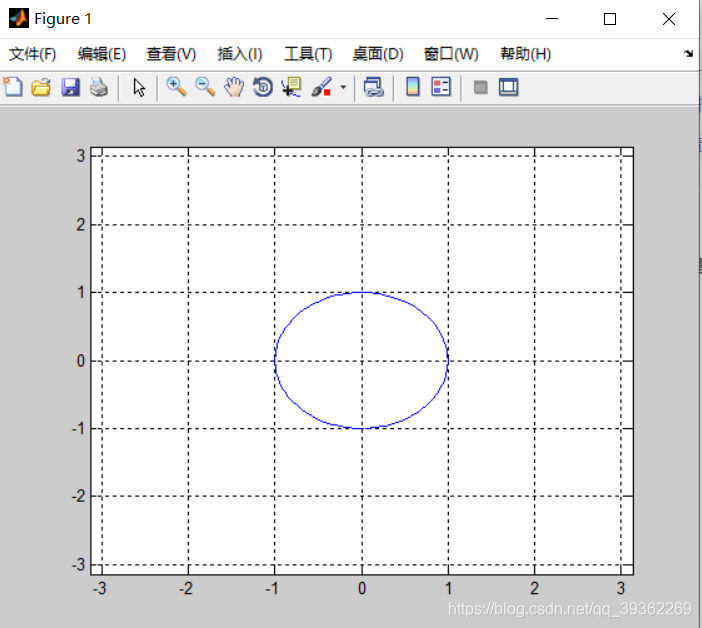

画 单位圆 图形

matlab程序：
t=-pi:0.05:pi;
x=sin(t);
y=cos(t);
plot(x,y)
grid on
axis([-pi,pi,-pi,pi])

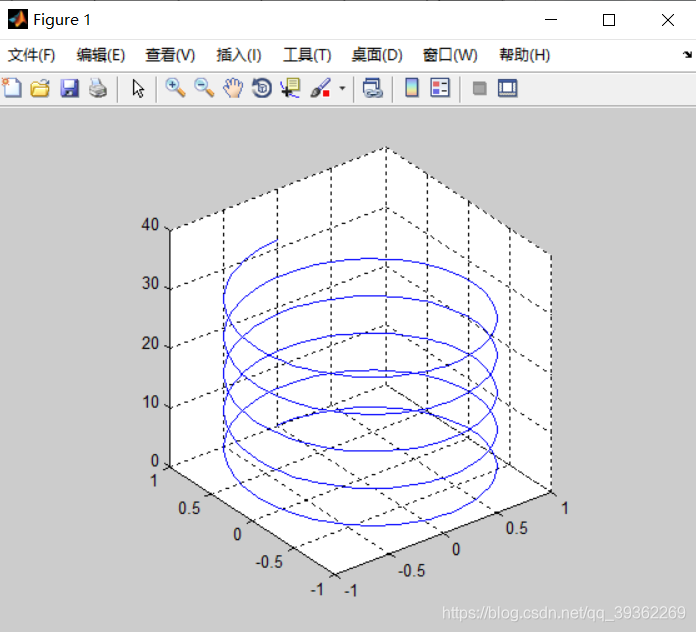

画 三维图形

axis square/将当前坐标系图形设置为方形。横轴及纵轴比例是1：1
axis equal/将横轴纵轴的定标系数设成相同值
也就是说axis square刻度范围不一定一样，但是一定是方形的。
axis equal刻度是等长的，但也不一定是方形的。

matlab程序：
t=0:pi/50:10*pi;
plot3(sin(t),cos(t),t)
title(‘三维图形’) % 图形标题命令
grid on
axis square

暂时先到这啦。
