在学习数码管的时候，会先了解原理，共阳极共阴极，明白了之后就是查表0-9的数值。现在一直是用的时候就百度搜一下，今天我也发个帖子，记录一下，方便别人也方便自己。

0-9共阳数码管：unsigned char leddata[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};

0-9共阴数码管：unsigned char leddata[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};

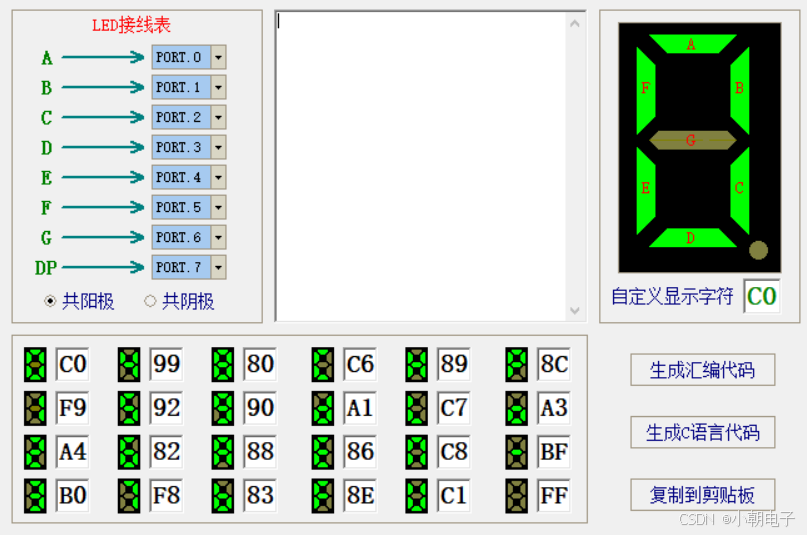

0-F共阳极数码管段码：unsigned char leddata[]={

0xC0, //"0"
0xF9, //"1"
0xA4, //"2"
0xB0, //"3"
0x99, //"4"
0x92, //"5"
0x82, //"6"
0xF8, //"7"
0x80, //"8"
0x90, //"9"
0x88, //"A"
0x83, //"B"
0xC6, //"C"
0xA1, //"D"
0x86, //"E"
0x8E, //"F"
0x89, //"H"
0xC7, //"L"
0xC8, //"n"
0xC1, //"u"
0x8C, //"P"
0xA3, //"o"
0xBF, //"-"
0xFF, //熄灭
0xC0 //自定义

};

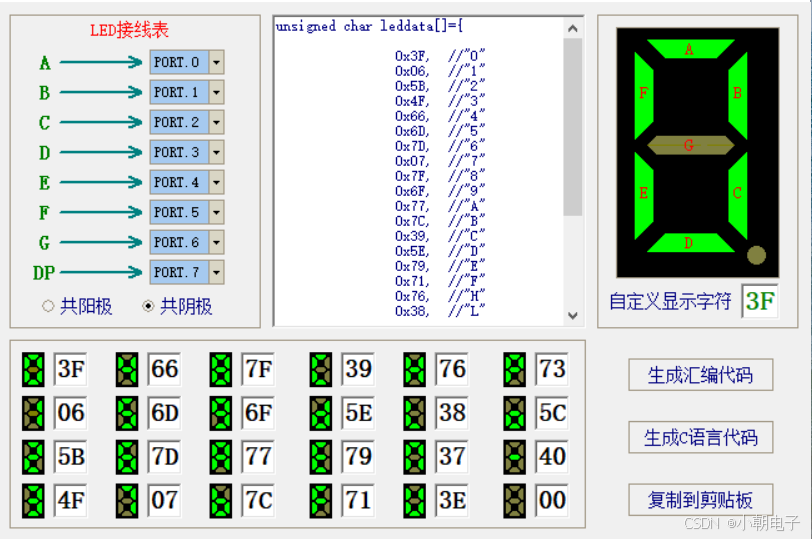

0-F共阴极数码管段码：

unsigned char leddata[]={

0x3F, //"0"
0x06, //"1"
0x5B, //"2"
0x4F, //"3"
0x66, //"4"
0x6D, //"5"
0x7D, //"6"
0x07, //"7"
0x7F, //"8"
0x6F, //"9"
0x77, //"A"
0x7C, //"B"
0x39, //"C"
0x5E, //"D"
0x79, //"E"
0x71, //"F"
0x76, //"H"
0x38, //"L"
0x37, //"n"
0x3E, //"u"
0x73, //"P"
0x5C, //"o"
0x40, //"-"
0x00, //熄灭
0x3F //自定义

};
